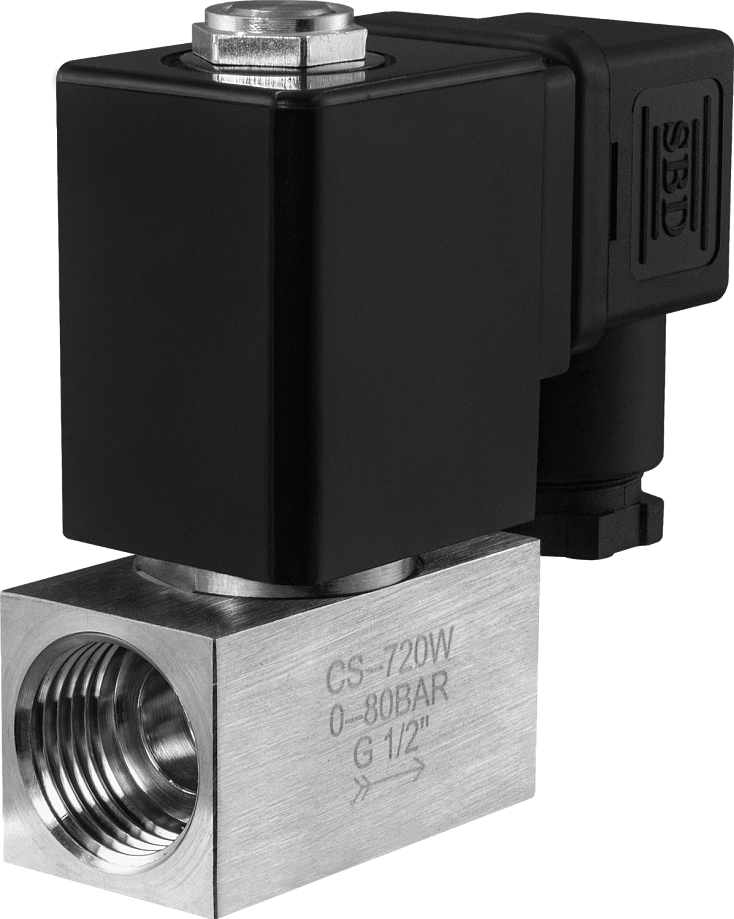

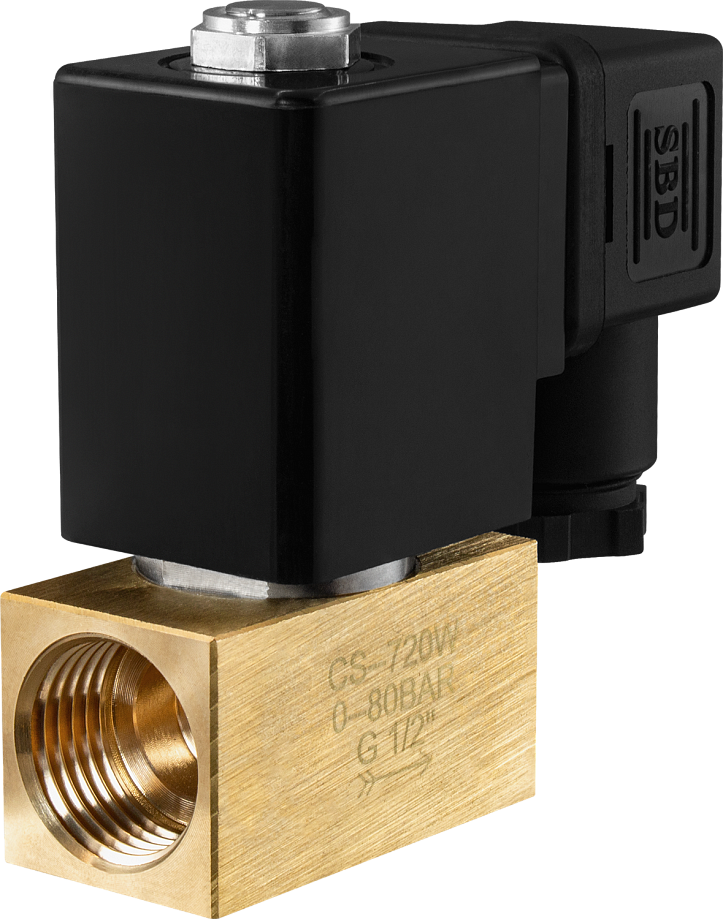

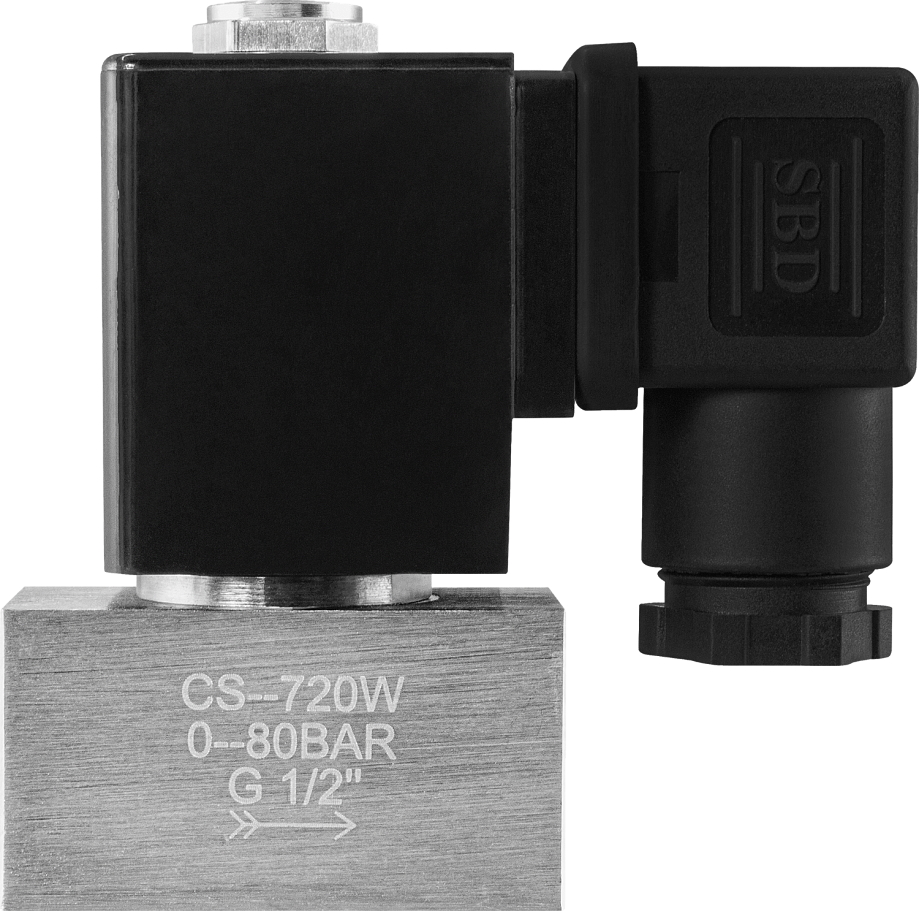

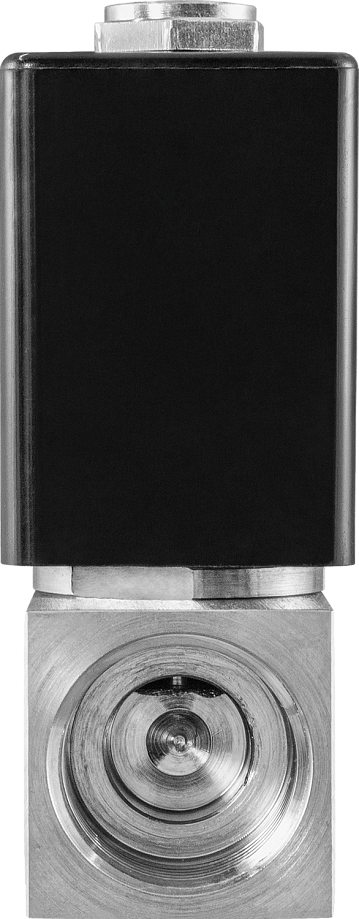

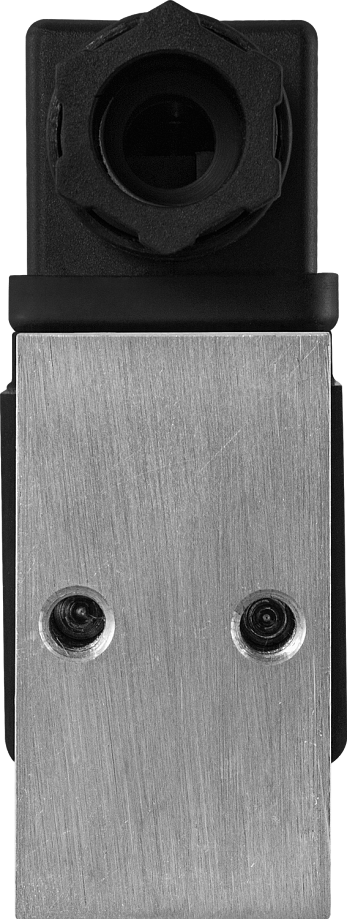

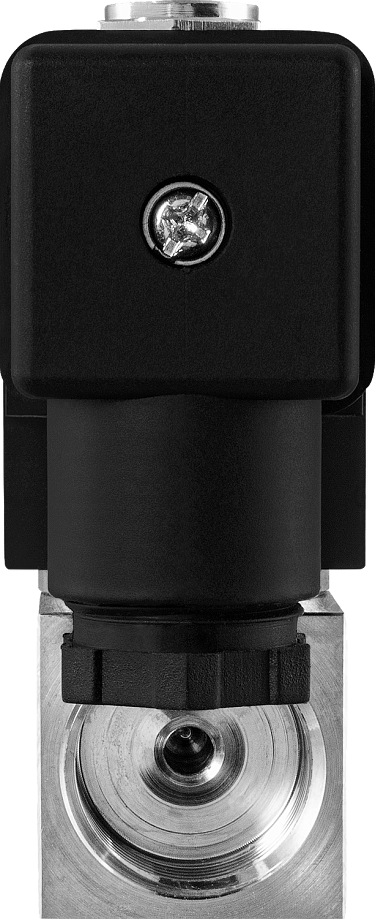

Соленоидный клапан (электромагнитный) AR-CS-720W

Для прибора имеется просмотр в 3D

Клапан соленоидный нормально закрытый прямого действия с поршнем для управления потоком рабочей среды в трубопроводе

Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, слабые кислоты и щелочи
Температура рабочей среды: −5...+155°С
Рабочее давление: 0...8,0 МПа
Диаметр условного прохода: 2 мм

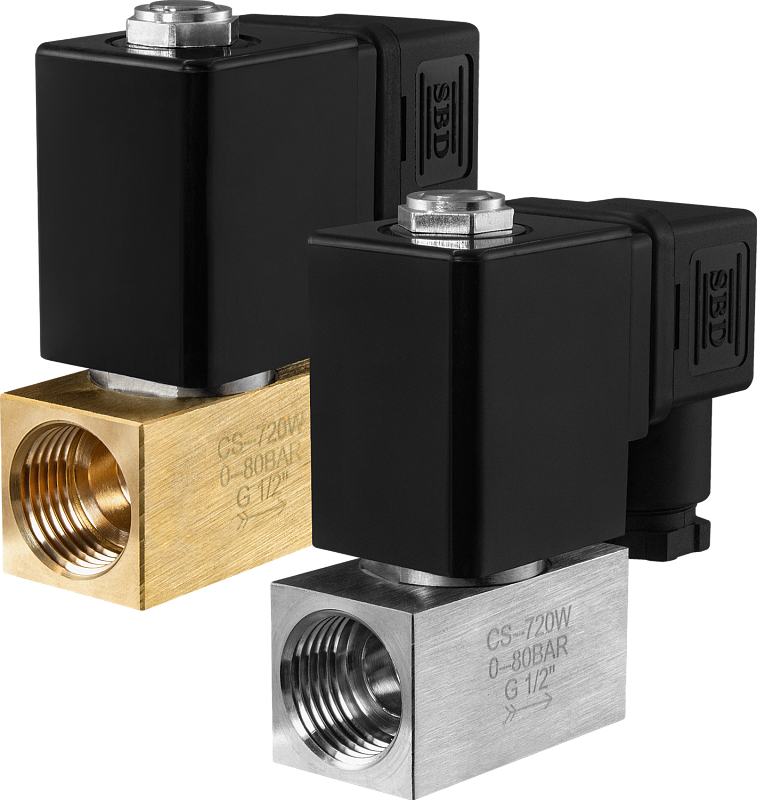

Материал корпуса: латунь или нержавеющая сталь
Материал уплотнения: VITON
Присоединение: резьбовое G¼", G½"

Является аналогом:

Производитель	TORK
Модель/серия	T-GKP/T-SP

В закладки

от 2 648 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (45)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый прямого действия с поршнем AR-CS-720W предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Работа при высоком давлении до 8 МПа
Срабатывание при нулевом давлении
Компактный размер

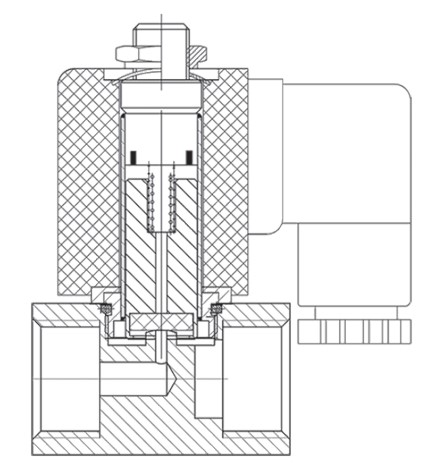

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр		Значение
Рабочая среда		Пар, вода, горячая вода, воздух, инертные газы, слабые кислоты и щелочи
Материал	Корпуса	Латунь или нержавеющая сталь
	Уплотнения	VITON
Температура рабочей среды		−5...+155°С
Рабочее давление		0...8,0 МПа
Диаметр условного прохода		2 мм
Присоединение		Резьбовое G¼", G½"
Питание		~220 В, ~110 В, ~24 В =110 В, =24 В, =12 В

Катушка	Мощность	AC			DC
Катушка	Мощность	~220 В	~110 В	~24 В	=110 В	=24 В	=12 В
SB257 IP65	28 ВА	V	V	V
SB257 IP65	18 Вт				V	V	V
AS11H IP65	22 ВА	V	V	V
ASE11H* IP65	4,5 ВА	V
ASE11H* IP65	8 Вт					V	V
ASEx543** IP65	23 ВА	V	V	V
ASEx543** IP65	13 Вт					V**	V**

* Использование энергосберегающей катушки ASE11H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз

** Взрывозащищеннная катушка ASEx543 c питанием =24 В, =12 В рассчитана только на кратковременную работу клапана. Продолжительная работа приводит к перегреву катушки.

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес (латунь), г	Вес (нерж.), г
AR-CS-720W-2-1/4-GYV	2	0,21	G¼"	0	8,0	480	450
AR-CS-720W-2-1/2-GYV	2	0,21	G½"	0	8,0	480	450

Расшифровка обозначения на примере клапана AR-CS-720W-2-1/4-XYZ:
AR-CS-720W – модель клапана.
2 – Ду, мм (диаметр условного отверстия);
1/4– размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь, S – нержавеющая сталь.
Z – материал уплотнения: V – VITON.

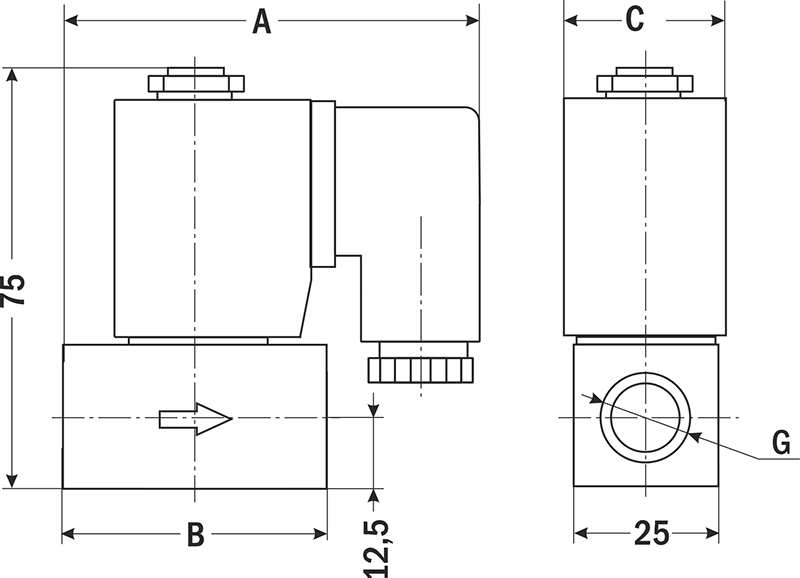

Габаритные размеры

Обозначение	Размеры, мм
Обозначение	A	B	G	C
AR-CS-720W-2-1/4-GYV	72,5	40	¼"	30 для AS11H, 36 для SB257
AR-CS-720W-2-1/2-GYV	75	46	½"	30 для AS11H, 36 для SB257

Версия: 2023-01-25-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	25.01.2023	0.54 Мб

Артикул	Материал корпуса	Присоединение	Модель катушки	Питание, В	Срок поставки	Стоимость
Латунь Нержав.сталь	1/2" 1/4"	AS11H SB257 ASE11H ASEx543	~220 ~110 ~24 =110 =24 =12

Артикул	Материал корпуса	Присоединение	Модель катушки	Питание, В	Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Материал корпуса	Присоединение	Модель катушки	Питание, В	Срок поставки	Стоимость
E91004	Латунь	1/2"	AS11H	~220	Со склада	2648 руб. – +
E91020	Латунь	1/2"	AS11H	~110	Со склада (комплектация 1..72 часа)	2748 руб. – +
E91032	Латунь	1/2"	AS11H	~24	Со склада (комплектация 1..72 часа)	2748 руб. – +
E91008	Латунь	1/2"	SB257	~220	Со склада (комплектация 1..72 часа)	2648 руб. – +
E91024	Латунь	1/2"	SB257	~110	Со склада (комплектация 1..72 часа)	2748 руб. – +
E91044	Латунь	1/2"	SB257	=110	Со склада (комплектация 1..72 часа)	2748 руб. – +
E91048	Латунь	1/2"	SB257	=24	Со склада	2748 руб. – +
E91060	Латунь	1/2"	SB257	=12	Со склада (комплектация 1..72 часа)	2748 руб. – +
E91012	Латунь	1/2"	ASE11H	~220	Со склада (комплектация 1..72 часа)	4656 руб. – +
E91052	Латунь	1/2"	ASE11H	=24	Со склада (комплектация 1..72 часа)	4756 руб. – +
E91064	Латунь	1/2"	ASE11H	=12	Со склада (комплектация 1..72 часа)	4756 руб. – +
E91016	Латунь	1/2"	ASEx543	~220	Со склада (комплектация 1..72 часа)	9229 руб. – +
E91028	Латунь	1/2"	ASEx543	~110	Со склада (комплектация 1..72 часа)	9329 руб. – +
E91056	Латунь	1/2"	ASEx543	=24	Со склада (комплектация 1..72 часа)	9329 руб. – +
E91068	Латунь	1/2"	ASEx543	=12	Со склада (комплектация 1..72 часа)	9329 руб. – +
E91006	Латунь	1/4"	AS11H	~220	Со склада	2648 руб. – +
E91022	Латунь	1/4"	AS11H	~110	Со склада (комплектация 1..72 часа)	2748 руб. – +
E91034	Латунь	1/4"	AS11H	~24	Со склада (комплектация 1..72 часа)	2748 руб. – +
E91010	Латунь	1/4"	SB257	~220	Со склада (комплектация 1..72 часа)	2648 руб. – +
E91026	Латунь	1/4"	SB257	~110	Со склада (комплектация 1..72 часа)	2748 руб. – +
E91046	Латунь	1/4"	SB257	=110	Со склада (комплектация 1..72 часа)	2748 руб. – +
E91050	Латунь	1/4"	SB257	=24	Со склада	2748 руб. – +
E91062	Латунь	1/4"	SB257	=12	Со склада	2748 руб. – +
E91014	Латунь	1/4"	ASE11H	~220	Со склада (комплектация 1..72 часа)	4656 руб. – +
E91054	Латунь	1/4"	ASE11H	=24	Со склада (комплектация 1..72 часа)	4756 руб. – +
E91066	Латунь	1/4"	ASE11H	=12	Со склада (комплектация 1..72 часа)	4756 руб. – +
E91018	Латунь	1/4"	ASEx543	~220	Со склада (комплектация 1..72 часа)	9229 руб. – +
E91030	Латунь	1/4"	ASEx543	~110	Со склада (комплектация 1..72 часа)	9329 руб. – +
E91058	Латунь	1/4"	ASEx543	=24	Со склада (комплектация 1..72 часа)	9329 руб. – +
E91070	Латунь	1/4"	ASEx543	=12	Со склада (комплектация 1..72 часа)	9329 руб. – +
E91005	Нержав.сталь	1/2"	AS11H	~220	Со склада	3585 руб. – +
E91021	Нержав.сталь	1/2"	AS11H	~110	Со склада (комплектация 1..72 часа)	3685 руб. – +
E91033	Нержав.сталь	1/2"	AS11H	~24	Со склада (комплектация 1..72 часа)	3685 руб. – +
E91009	Нержав.сталь	1/2"	SB257	~220	Со склада (комплектация 1..72 часа)	3585 руб. – +
E91025	Нержав.сталь	1/2"	SB257	~110	Со склада (комплектация 1..72 часа)	3685 руб. – +
E91045	Нержав.сталь	1/2"	SB257	=110	Со склада (комплектация 1..72 часа)	3685 руб. – +
E91049	Нержав.сталь	1/2"	SB257	=24	Со склада (комплектация 1..72 часа)	3685 руб. – +
E91061	Нержав.сталь	1/2"	SB257	=12	Со склада (комплектация 1..72 часа)	3685 руб. – +
E91013	Нержав.сталь	1/2"	ASE11H	~220	Со склада (комплектация 1..72 часа)	5593 руб. – +
E91053	Нержав.сталь	1/2"	ASE11H	=24	Со склада (комплектация 1..72 часа)	5693 руб. – +
E91065	Нержав.сталь	1/2"	ASE11H	=12	Со склада (комплектация 1..72 часа)	5693 руб. – +
E91017	Нержав.сталь	1/2"	ASEx543	~220	Со склада (комплектация 1..72 часа)	10166 руб. – +
E91029	Нержав.сталь	1/2"	ASEx543	~110	Со склада (комплектация 1..72 часа)	10266 руб. – +
E91057	Нержав.сталь	1/2"	ASEx543	=24	Со склада (комплектация 1..72 часа)	10266 руб. – +
E91069	Нержав.сталь	1/2"	ASEx543	=12	Со склада (комплектация 1..72 часа)	10266 руб. – +

Артикул	Материал корпуса	Присоединение	Модель катушки	Питание, В	Срок поставки	Стоимость

Отзывы на этот товар пока отсутствуют.
