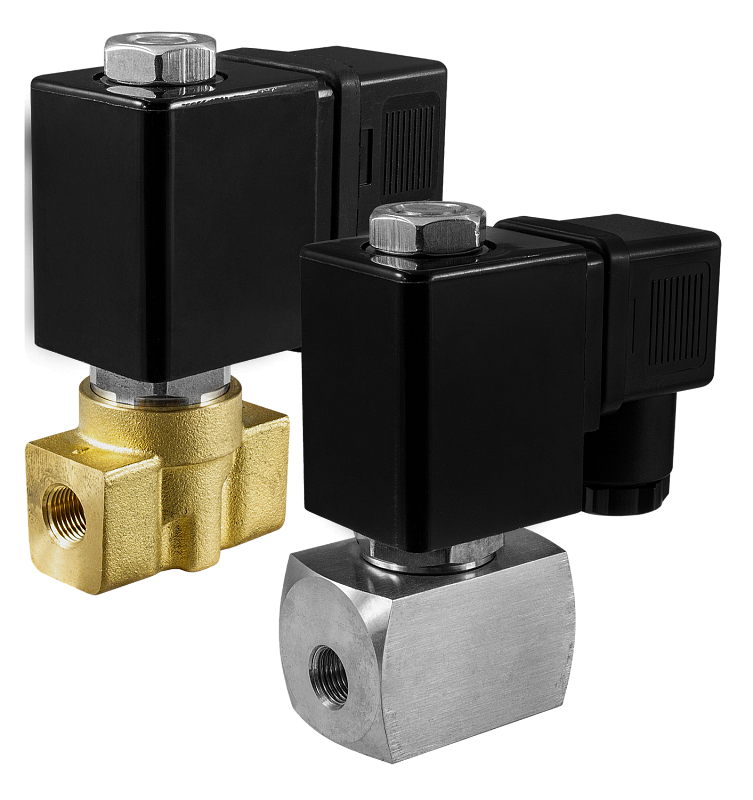

Клапан нормально закрытый AR-1H21 (AR-YCH31)

Клапан соленоидный нормально закрытый прямого действия с поршнем для управления потоком рабочей среды в трубопроводе

Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, масла
Температура рабочей среды: −60…+250°С
Рабочее давление: 0...13,0 МПа (в зависимости от катушки)
Диаметр условного прохода: 1,0 мм, 1,6 мм
Материал корпуса: латунь или нержавеющая сталь
Материал уплотнения: PEEK
Присоединение: резьбовое G⅛", G¼"

В закладки

от 4 793 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (56)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый прямого действия с поршнем AR-1H21 (AR-YCH31) предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Работа при высоком давлении до 13 МПа
Срабатывание при нулевом давлении
Работа при низких температурах от −60°С

Принцип действия и область применения:

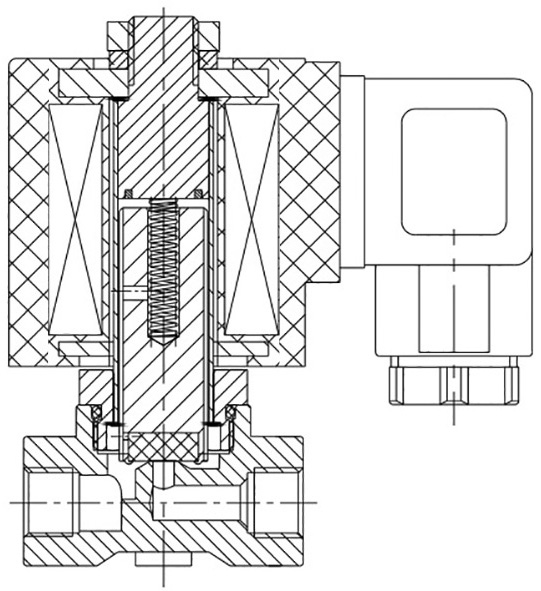

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр		Значение
Рабочая среда		Пар, вода, горячая вода, воздух, инертные газы, масла
Материал	Корпуса	Латунь или нержавеющая сталь
	Уплотнения	PEEK
Температура рабочей среды		−60…+250°С
Рабочее давление		0...13,0 МПа (в зависимости от катушки)
Диаметр условного прохода		1,0 мм, 1,6 мм
Присоединение		Резьбовое G⅛", G¼"
Катушка		AS11H, IP65 Энергосберегающая ASE11H, IP65
Питание		~220 В, ~110 В, ~24 В =110 В*, =24 В, =12 В
Мощность		AS11H: 22 ВА (AC), 13 Вт (DC) ASE11H: 4,5 ВА (AC), 8 Вт (DC)

* Кроме ASE11H

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа		Вес, г
Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	AC	DC	Вес, г
AR-1H21-1-1/8-GYT	1,0	0,026	⅛"	0	9,0 (с катушкой AS11H) 13,0 (с катушкой ASE11H)	6,2 (с катушкой AS11H) 11,0 (с катушкой ASE11H)	344
AR-1H21-1-1/4-GYT	1,0	0,026	¼"		9,0 (с катушкой AS11H) 13,0 (с катушкой ASE11H)	6,2 (с катушкой AS11H) 11,0 (с катушкой ASE11H)	334
AR-1H21-1,6-1/8-GYT	1,6	0,077	⅛"		5,5 (с катушкой AS11H) 11,0 (с катушкой ASE11H)	3,8 (с катушкой AS11H) 9,0 (с катушкой ASE11H)	345
AR-1H21-1,6-1/4-GYT	1,6	0,077	¼"		5,5 (с катушкой AS11H) 11,0 (с катушкой ASE11H)	3,8 (с катушкой AS11H) 9,0 (с катушкой ASE11H)	337

Расшифровка обозначения на примере клапана AR-1H21-1-1/8-XYZ:

AR-1H21 – модель клапана;

1 – диаметр условного прохода в мм;
1/8 – диаметр присоединения в дюймах;
X – присоединение: G – трубная резьба;
Y – материал корпуса: B – латунь, S – нержавеющая сталь;

Z – материал уплотнения: T – PEEK.

Габаритные размеры

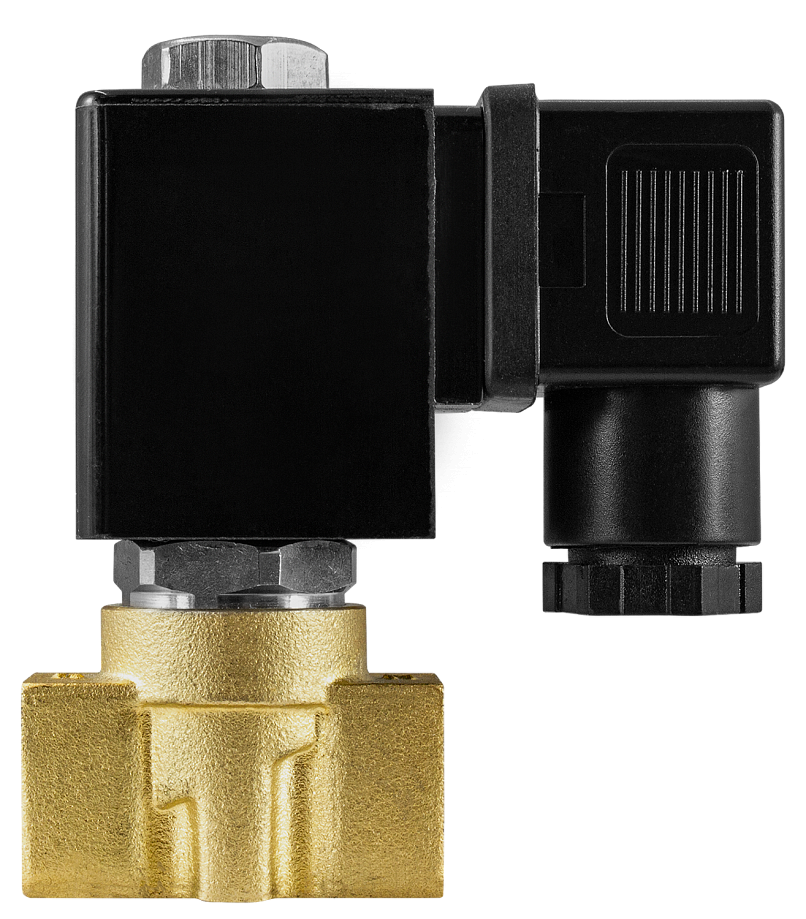

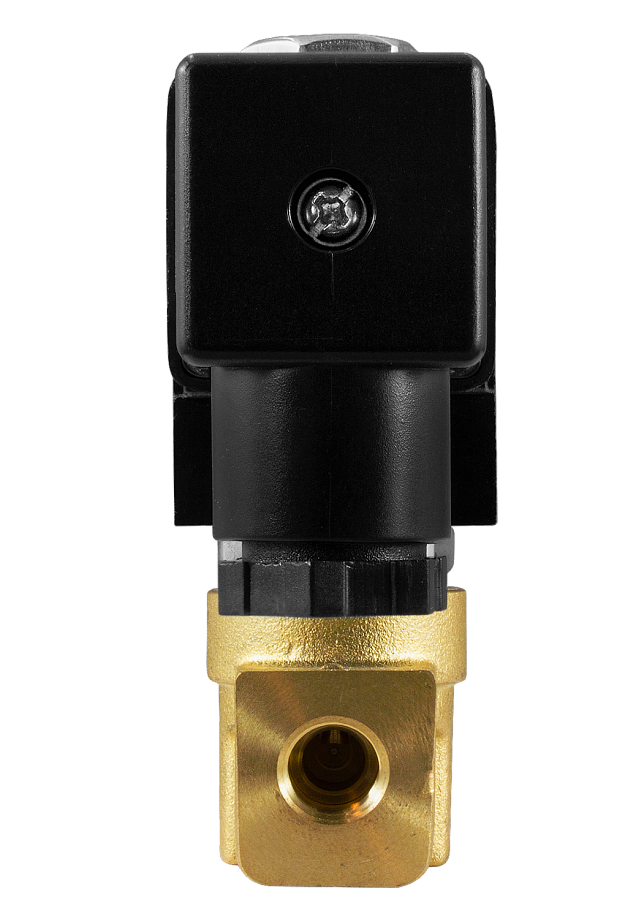

Исполнение из латуни

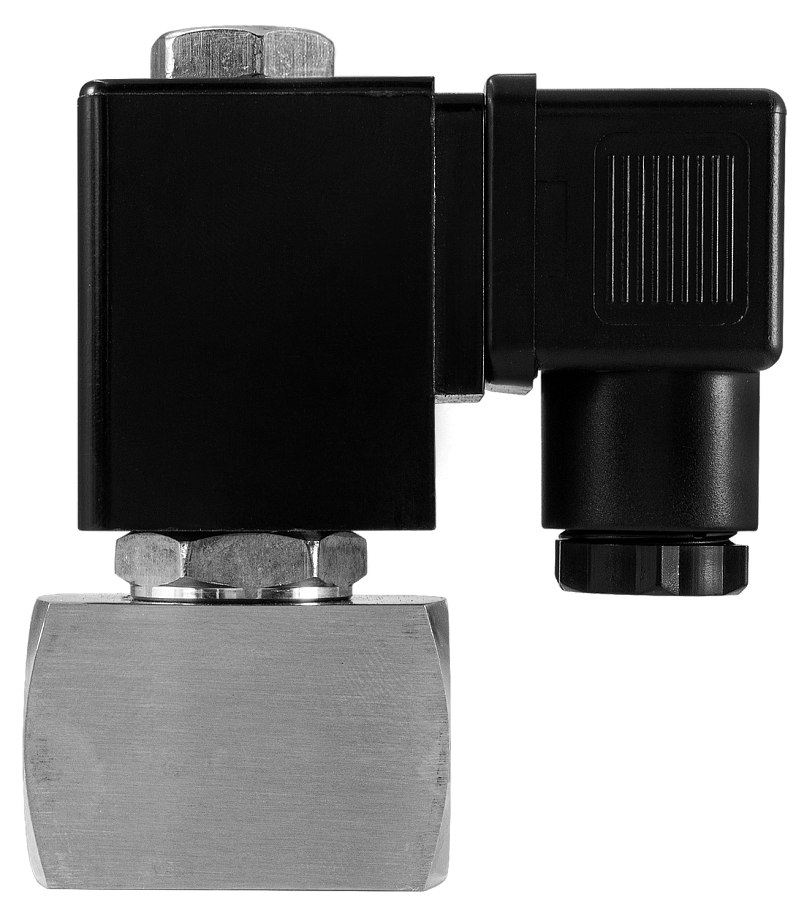

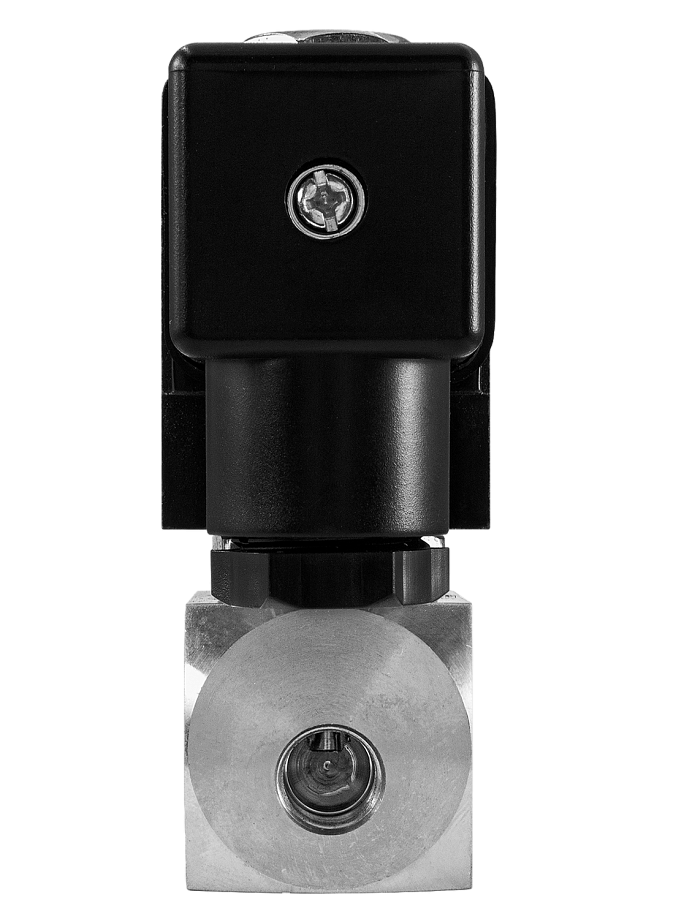

Исполнение из нержавеющей стали

Версия: 2021-10-18-ЛВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	03.02.2023	0.59 Мб

Артикул	Диаметр условного прохода, мм	Присоединение	Материал корпуса	Модель катушки	Питание, В	Срок поставки	Стоимость
1 1,6	1/8" 1/4"	Латунь Нержав.сталь	AS11H ASE11H	~220 ~110 ~24 =110 =24 =12

Артикул	Диаметр условного прохода, мм	Присоединение	Материал корпуса	Модель катушки	Питание, В	Срок поставки	Стоимость

Артикул	Свойства					Срок поставки	Стоимость

Артикул	Свойства					Срок поставки	Стоимость

Артикул	Диаметр условного прохода, мм	Присоединение	Материал корпуса	Модель катушки	Питание, В	Срок поставки	Стоимость
E57552	1	1/8"	Латунь	AS11H	~220	Со склада	4793 руб. – +
E57568	1	1/8"	Латунь	AS11H	~110	Со склада (комплектация 1..72 часа)	4893 руб. – +
E57576	1	1/8"	Латунь	AS11H	~24	Со склада (комплектация 1..72 часа)	4893 руб. – +
E57584	1	1/8"	Латунь	AS11H	=110	Со склада (комплектация 1..72 часа)	4893 руб. – +
E57592	1	1/8"	Латунь	AS11H	=24	Со склада (комплектация 1..72 часа)	4893 руб. – +
E57608	1	1/8"	Латунь	AS11H	=12	Со склада (комплектация 1..72 часа)	4893 руб. – +
E57560	1	1/8"	Латунь	ASE11H	~220	Со склада (комплектация 1..72 часа)	6881 руб. – +
E57600	1	1/8"	Латунь	ASE11H	=24	Со склада (комплектация 1..72 часа)	6981 руб. – +
E57556	1	1/8"	Нержав.сталь	AS11H	~220	Со склада	6466 руб. – +
E57572	1	1/8"	Нержав.сталь	AS11H	~110	Со склада (комплектация 1..72 часа)	6566 руб. – +
E57580	1	1/8"	Нержав.сталь	AS11H	~24	Со склада (комплектация 1..72 часа)	6566 руб. – +
E57588	1	1/8"	Нержав.сталь	AS11H	=110	Со склада (комплектация 1..72 часа)	6566 руб. – +
E57596	1	1/8"	Нержав.сталь	AS11H	=24	Со склада (комплектация 1..72 часа)	6566 руб. – +
E57612	1	1/8"	Нержав.сталь	AS11H	=12	Со склада (комплектация 1..72 часа)	6566 руб. – +
E57564	1	1/8"	Нержав.сталь	ASE11H	~220	Со склада (комплектация 1..72 часа)	8554 руб. – +
E57604	1	1/8"	Нержав.сталь	ASE11H	=24	Со склада (комплектация 1..72 часа)	8654 руб. – +
E57554	1	1/4"	Латунь	AS11H	~220	Со склада	4793 руб. – +
E57570	1	1/4"	Латунь	AS11H	~110	Со склада (комплектация 1..72 часа)	4893 руб. – +
E57578	1	1/4"	Латунь	AS11H	~24	Со склада (комплектация 1..72 часа)	4893 руб. – +
E57586	1	1/4"	Латунь	AS11H	=110	Со склада (комплектация 1..72 часа)	4893 руб. – +
E57594	1	1/4"	Латунь	AS11H	=24	Со склада (комплектация 1..72 часа)	4893 руб. – +
E57610	1	1/4"	Латунь	AS11H	=12	Со склада (комплектация 1..72 часа)	4893 руб. – +
E57562	1	1/4"	Латунь	ASE11H	~220	Со склада	6881 руб. – +
E57602	1	1/4"	Латунь	ASE11H	=24	Со склада	6981 руб. – +
E57558	1	1/4"	Нержав.сталь	AS11H	~220	Со склада	6466 руб. – +
E57574	1	1/4"	Нержав.сталь	AS11H	~110	Со склада (комплектация 1..72 часа)	6566 руб. – +
E57582	1	1/4"	Нержав.сталь	AS11H	~24	Со склада (комплектация 1..72 часа)	6566 руб. – +
E57590	1	1/4"	Нержав.сталь	AS11H	=110	Со склада (комплектация 1..72 часа)	6566 руб. – +
E57598	1	1/4"	Нержав.сталь	AS11H	=24	Со склада (комплектация 1..72 часа)	6566 руб. – +
E57614	1	1/4"	Нержав.сталь	AS11H	=12	Со склада (комплектация 1..72 часа)	6566 руб. – +
E57566	1	1/4"	Нержав.сталь	ASE11H	~220	Со склада (комплектация 1..72 часа)	8554 руб. – +
E57606	1	1/4"	Нержав.сталь	ASE11H	=24	Со склада	8654 руб. – +
E57557	1,6	1/8"	Нержав.сталь	AS11H	~220	Со склада	6466 руб. – +
E57573	1,6	1/8"	Нержав.сталь	AS11H	~110	Со склада (комплектация 1..72 часа)	6566 руб. – +
E57581	1,6	1/8"	Нержав.сталь	AS11H	~24	Со склада (комплектация 1..72 часа)	6566 руб. – +
E57589	1,6	1/8"	Нержав.сталь	AS11H	=110	Со склада (комплектация 1..72 часа)	6566 руб. – +
E57597	1,6	1/8"	Нержав.сталь	AS11H	=24	Со склада (комплектация 1..72 часа)	6566 руб. – +
E57613	1,6	1/8"	Нержав.сталь	AS11H	=12	Со склада (комплектация 1..72 часа)	6566 руб. – +
E57565	1,6	1/8"	Нержав.сталь	ASE11H	~220	Со склада (комплектация 1..72 часа)	8554 руб. – +
E57605	1,6	1/8"	Нержав.сталь	ASE11H	=24	Со склада (комплектация 1..72 часа)	8654 руб. – +
E57555	1,6	1/4"	Латунь	AS11H	~220	Со склада	4793 руб. – +
E57571	1,6	1/4"	Латунь	AS11H	~110	Со склада (комплектация 1..72 часа)	4893 руб. – +
E57579	1,6	1/4"	Латунь	AS11H	~24	Со склада (комплектация 1..72 часа)	4893 руб. – +
E57587	1,6	1/4"	Латунь	AS11H	=110	Со склада (комплектация 1..72 часа)	4893 руб. – +
E57595	1,6	1/4"	Латунь	AS11H	=24	Со склада (комплектация 1..72 часа)	4893 руб. – +
E57611	1,6	1/4"	Латунь	AS11H	=12	Со склада (комплектация 1..72 часа)	4893 руб. – +
E57563	1,6	1/4"	Латунь	ASE11H	~220	Со склада (комплектация 1..72 часа)	6881 руб. – +
E57603	1,6	1/4"	Латунь	ASE11H	=24	Со склада (комплектация 1..72 часа)	6981 руб. – +
E57559	1,6	1/4"	Нержав.сталь	AS11H	~220	Со склада	6466 руб. – +
E57575	1,6	1/4"	Нержав.сталь	AS11H	~110	Со склада (комплектация 1..72 часа)	6566 руб. – +
E57583	1,6	1/4"	Нержав.сталь	AS11H	~24	Со склада (комплектация 1..72 часа)	6566 руб. – +
E57591	1,6	1/4"	Нержав.сталь	AS11H	=110	Со склада (комплектация 1..72 часа)	6566 руб. – +
E57599	1,6	1/4"	Нержав.сталь	AS11H	=24	Со склада (комплектация 1..72 часа)	6566 руб. – +
E57615	1,6	1/4"	Нержав.сталь	AS11H	=12	Со склада (комплектация 1..72 часа)	6566 руб. – +
E57567	1,6	1/4"	Нержав.сталь	ASE11H	~220	Со склада (комплектация 1..72 часа)	8554 руб. – +
E57607	1,6	1/4"	Нержав.сталь	ASE11H	=24	Со склада (комплектация 1..72 часа)	8654 руб. – +

Артикул	Диаметр условного прохода, мм	Присоединение	Материал корпуса	Модель катушки	Питание, В	Срок поставки	Стоимость
E57552	1	1/8"	Латунь	AS11H	~220	Со склада	4793 руб. – +
E57568	1	1/8"	Латунь	AS11H	~110	Со склада (комплектация 1..72 часа)	4893 руб. – +
E57576	1	1/8"	Латунь	AS11H	~24	Со склада (комплектация 1..72 часа)	4893 руб. – +
E57584	1	1/8"	Латунь	AS11H	=110	Со склада (комплектация 1..72 часа)	4893 руб. – +
E57592	1	1/8"	Латунь	AS11H	=24	Со склада (комплектация 1..72 часа)	4893 руб. – +
E57608	1	1/8"	Латунь	AS11H	=12	Со склада (комплектация 1..72 часа)	4893 руб. – +
E57560	1	1/8"	Латунь	ASE11H	~220	Со склада (комплектация 1..72 часа)	6881 руб. – +
E57600	1	1/8"	Латунь	ASE11H	=24	Со склада (комплектация 1..72 часа)	6981 руб. – +
E57616	1	1/8"	Латунь	ASE11H	=12	120 дней	6981 руб. – +
E57556	1	1/8"	Нержав.сталь	AS11H	~220	Со склада	6466 руб. – +
E57572	1	1/8"	Нержав.сталь	AS11H	~110	Со склада (комплектация 1..72 часа)	6566 руб. – +
E57580	1	1/8"	Нержав.сталь	AS11H	~24	Со склада (комплектация 1..72 часа)	6566 руб. – +
E57588	1	1/8"	Нержав.сталь	AS11H	=110	Со склада (комплектация 1..72 часа)	6566 руб. – +
E57596	1	1/8"	Нержав.сталь	AS11H	=24	Со склада (комплектация 1..72 часа)	6566 руб. – +
E57612	1	1/8"	Нержав.сталь	AS11H	=12	Со склада (комплектация 1..72 часа)	6566 руб. – +
E57564	1	1/8"	Нержав.сталь	ASE11H	~220	Со склада (комплектация 1..72 часа)	8554 руб. – +
E57604	1	1/8"	Нержав.сталь	ASE11H	=24	Со склада (комплектация 1..72 часа)	8654 руб. – +
E57620	1	1/8"	Нержав.сталь	ASE11H	=12	120 дней	8654 руб. – +
E57554	1	1/4"	Латунь	AS11H	~220	Со склада	4793 руб. – +
E57570	1	1/4"	Латунь	AS11H	~110	Со склада (комплектация 1..72 часа)	4893 руб. – +
E57578	1	1/4"	Латунь	AS11H	~24	Со склада (комплектация 1..72 часа)	4893 руб. – +
E57586	1	1/4"	Латунь	AS11H	=110	Со склада (комплектация 1..72 часа)	4893 руб. – +
E57594	1	1/4"	Латунь	AS11H	=24	Со склада (комплектация 1..72 часа)	4893 руб. – +
E57610	1	1/4"	Латунь	AS11H	=12	Со склада (комплектация 1..72 часа)	4893 руб. – +
E57562	1	1/4"	Латунь	ASE11H	~220	Со склада	6881 руб. – +
E57602	1	1/4"	Латунь	ASE11H	=24	Со склада	6981 руб. – +
E57618	1	1/4"	Латунь	ASE11H	=12	Под заказ к 2025.10.15	6981 руб. – +
E57558	1	1/4"	Нержав.сталь	AS11H	~220	Со склада	6466 руб. – +
E57574	1	1/4"	Нержав.сталь	AS11H	~110	Со склада (комплектация 1..72 часа)	6566 руб. – +
E57582	1	1/4"	Нержав.сталь	AS11H	~24	Со склада (комплектация 1..72 часа)	6566 руб. – +
E57590	1	1/4"	Нержав.сталь	AS11H	=110	Со склада (комплектация 1..72 часа)	6566 руб. – +
E57598	1	1/4"	Нержав.сталь	AS11H	=24	Со склада (комплектация 1..72 часа)	6566 руб. – +
E57614	1	1/4"	Нержав.сталь	AS11H	=12	Со склада (комплектация 1..72 часа)	6566 руб. – +
E57566	1	1/4"	Нержав.сталь	ASE11H	~220	Со склада (комплектация 1..72 часа)	8554 руб. – +
E57606	1	1/4"	Нержав.сталь	ASE11H	=24	Со склада	8654 руб. – +
E57622	1	1/4"	Нержав.сталь	ASE11H	=12	120 дней	8654 руб. – +
E57553	1,6	1/8"	Латунь	AS11H	~220	Под заказ к 2025.10.15	4793 руб. – +
E57569	1,6	1/8"	Латунь	AS11H	~110	Под заказ к 2025.10.15	4893 руб. – +
E57577	1,6	1/8"	Латунь	AS11H	~24	120 дней	4893 руб. – +
E57585	1,6	1/8"	Латунь	AS11H	=110	120 дней	4893 руб. – +
E57593	1,6	1/8"	Латунь	AS11H	=24	120 дней	4893 руб. – +
E57609	1,6	1/8"	Латунь	AS11H	=12	120 дней	4893 руб. – +
E57561	1,6	1/8"	Латунь	ASE11H	~220	120 дней	6881 руб. – +
E57601	1,6	1/8"	Латунь	ASE11H	=24	120 дней	6981 руб. – +
E57617	1,6	1/8"	Латунь	ASE11H	=12	120 дней	6981 руб. – +
E57557	1,6	1/8"	Нержав.сталь	AS11H	~220	Со склада	6466 руб. – +
E57573	1,6	1/8"	Нержав.сталь	AS11H	~110	Со склада (комплектация 1..72 часа)	6566 руб. – +
E57581	1,6	1/8"	Нержав.сталь	AS11H	~24	Со склада (комплектация 1..72 часа)	6566 руб. – +
E57589	1,6	1/8"	Нержав.сталь	AS11H	=110	Со склада (комплектация 1..72 часа)	6566 руб. – +
E57597	1,6	1/8"	Нержав.сталь	AS11H	=24	Со склада (комплектация 1..72 часа)	6566 руб. – +
E57613	1,6	1/8"	Нержав.сталь	AS11H	=12	Со склада (комплектация 1..72 часа)	6566 руб. – +
E57565	1,6	1/8"	Нержав.сталь	ASE11H	~220	Со склада (комплектация 1..72 часа)	8554 руб. – +
E57605	1,6	1/8"	Нержав.сталь	ASE11H	=24	Со склада (комплектация 1..72 часа)	8654 руб. – +
E57621	1,6	1/8"	Нержав.сталь	ASE11H	=12	120 дней	8654 руб. – +
E57555	1,6	1/4"	Латунь	AS11H	~220	Со склада	4793 руб. – +
E57571	1,6	1/4"	Латунь	AS11H	~110	Со склада (комплектация 1..72 часа)	4893 руб. – +
E57579	1,6	1/4"	Латунь	AS11H	~24	Со склада (комплектация 1..72 часа)	4893 руб. – +
E57587	1,6	1/4"	Латунь	AS11H	=110	Со склада (комплектация 1..72 часа)	4893 руб. – +
E57595	1,6	1/4"	Латунь	AS11H	=24	Со склада (комплектация 1..72 часа)	4893 руб. – +
E57611	1,6	1/4"	Латунь	AS11H	=12	Со склада (комплектация 1..72 часа)	4893 руб. – +
E57563	1,6	1/4"	Латунь	ASE11H	~220	Со склада (комплектация 1..72 часа)	6881 руб. – +
E57603	1,6	1/4"	Латунь	ASE11H	=24	Со склада (комплектация 1..72 часа)	6981 руб. – +
E57619	1,6	1/4"	Латунь	ASE11H	=12	Под заказ к 2025.10.15	6981 руб. – +
E57559	1,6	1/4"	Нержав.сталь	AS11H	~220	Со склада	6466 руб. – +
E57575	1,6	1/4"	Нержав.сталь	AS11H	~110	Со склада (комплектация 1..72 часа)	6566 руб. – +
E57583	1,6	1/4"	Нержав.сталь	AS11H	~24	Со склада (комплектация 1..72 часа)	6566 руб. – +
E57591	1,6	1/4"	Нержав.сталь	AS11H	=110	Со склада (комплектация 1..72 часа)	6566 руб. – +
E57599	1,6	1/4"	Нержав.сталь	AS11H	=24	Со склада (комплектация 1..72 часа)	6566 руб. – +
E57615	1,6	1/4"	Нержав.сталь	AS11H	=12	Со склада (комплектация 1..72 часа)	6566 руб. – +
E57567	1,6	1/4"	Нержав.сталь	ASE11H	~220	Со склада (комплектация 1..72 часа)	8554 руб. – +
E57607	1,6	1/4"	Нержав.сталь	ASE11H	=24	Со склада (комплектация 1..72 часа)	8654 руб. – +
E57623	1,6	1/4"	Нержав.сталь	ASE11H	=12	120 дней	8654 руб. – +
