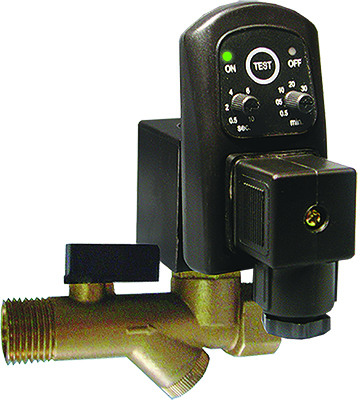

Клапан для воды спускной нормально закрытый с РВК AR-CS-728A

Клапан соленоидный нормально закрытый прямого действия с поршнем для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, воздух
Температура рабочей среды: 0...+80°С
Рабочее давление: 0...1,6 МПа
Диаметр условного прохода: 3,5 мм
Материал корпуса: латунь
Материал уплотнения: NBR
Присоединение: вход − резьбовое наруж. G½", внутр. G¼", выход − резьбовое внутр. G½"
Клапан укомплектован ручным краном, грязевым фильтром и реле времени РВК с возможностью задания времени: нахождения во включенном (открытом) состоянии: 0,5…10 секунд; паузы между включениями: 0,5…45 минут

В закладки

от 5 292 руб. Наличие: Ожидается 2023.10.16 Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый прямого действия с поршнем AR-CS-728A предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Возможна замена на другое реле времени РВК с другими диапазонами времени
Срабатывание при нулевом давлении
Работа при высоком давлении до 1,6 МПа

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр		Значение
Рабочая среда		Вода, воздух
Материал	Корпуса	Латунь
	Уплотнения	NBR
Температура рабочей среды		0...+80°С
Рабочее давление		0...1,6 МПа
Диаметр условного прохода		3,5 мм
Присоединение		Вход − резьбовое наруж. G½", внутр. G¼" Выход − резьбовое внутр. G½"
Питание		~220 В, ~110 В, ~24 В =110 В, =24 В, =12 В

Катушка	Мощность	AC			DC
Катушка	Мощность	~220 В	~110 В	~24 В	=110 В	=24 В	=12 В
SB257 IP65	28 ВА	V	V	V
SB257 IP65	18 Вт				V	V	V
AS11H IP65	22 ВА	V	V	V
ASE11H* IP65	4,5 ВА	V
ASE11H* IP65	8 Вт					V	V
ASEx543** IP65	23 ВА	V	V	V
ASEx543** IP65	13 Вт					V**	V**

* Использование энергосберегающей катушки ASE11H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз

** Взрывозащищеннная катушка ASEx543 c питанием =24 В, =12 В рассчитана только на кратковременную работу клапана. Продолжительная работа приводит к перегреву катушки.

Реле времени	Питание	Нагрузочный ток	Клапан открыт	Клапан закрыт
РВК234	≅24...220 В	1 А	0,5...10 с	0,5...45 мин

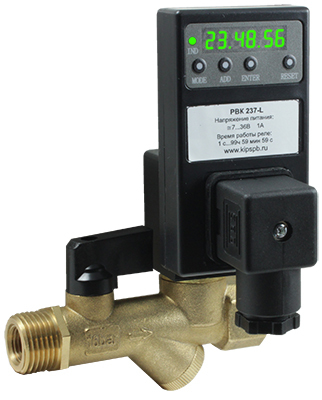

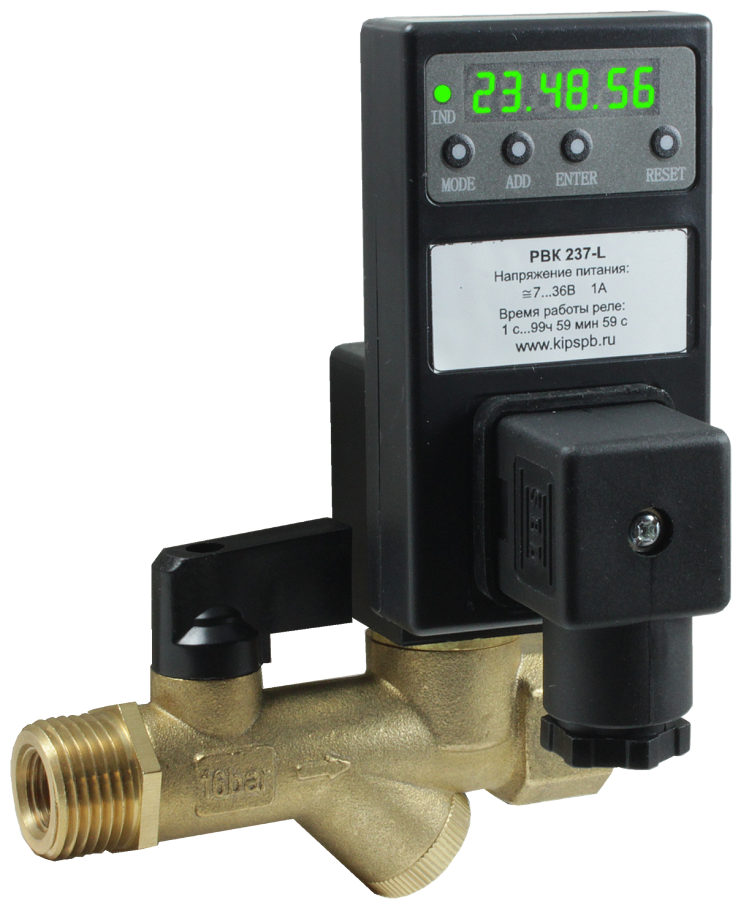

РВК237	~110...240 В или =7...36 В	1 А	1 с...99 ч 59 мин 59 с	1 с...99 ч 59 мин 59 с

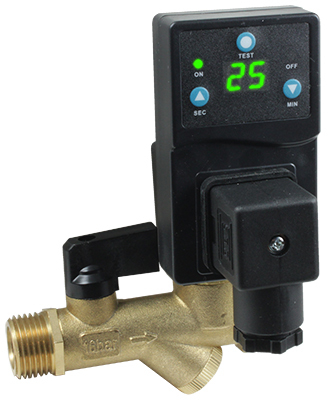

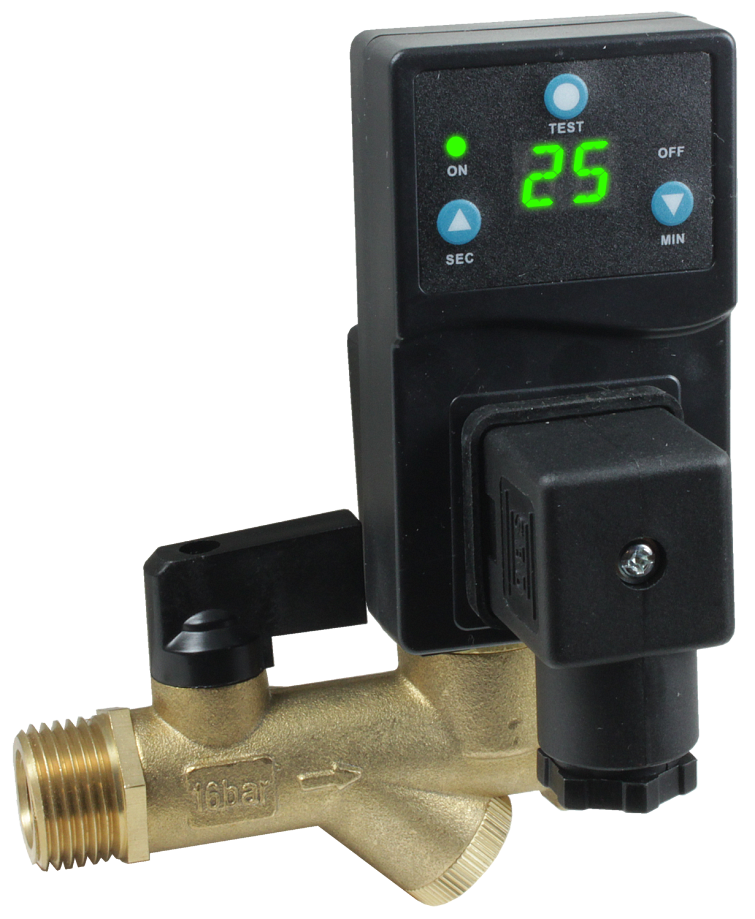

РВК790	≅110...240 В или ≅7...36 В	1,5 А	0,1...99 с	0,5...99 мин

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-CS-728A GBN	3,5	0,4	Вход − резьбовое наруж. G½", внутр. G¼" Выход − резьбовое внутр. G½"	0	1,6	550

Расшифровка обозначения клапана AR-CS-728A XYZ:
AR-CS-728A – модель клапана.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: N – NBR.

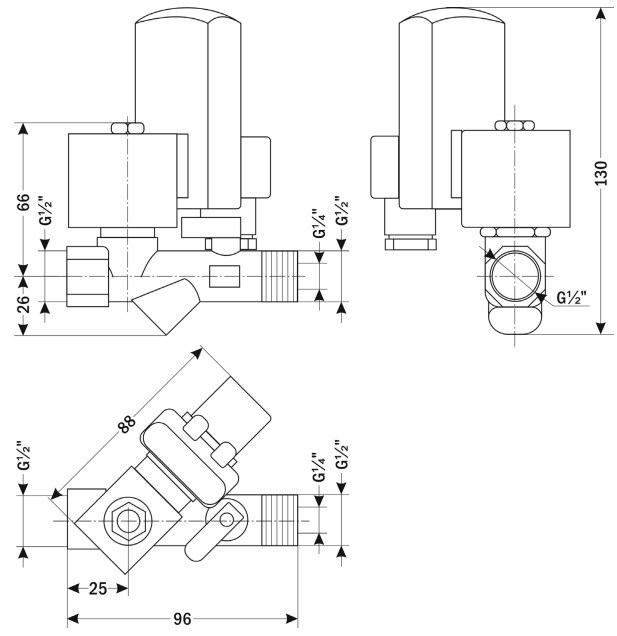

Габаритные размеры

Версия: 2021-03-29-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	11.10.2022	0.61 Мб

Артикул	Модель катушки	Питание катушки клапана, В	Модель реле; питание; нагрузочный ток реле	Срок поставки	Стоимость
AS11H SB257 ASE11H ASEx543	~220 ~110 ~24 =110 =24 =12	РВК234; ≅24...220 В; 1 А РВК790; ≅110...240 В; 1,5 А РВК790; ≅7…36 В; 1,5 А РВК237; ≅110...240 В; 1 А РВК237; ≅7…36 В; 1 А
