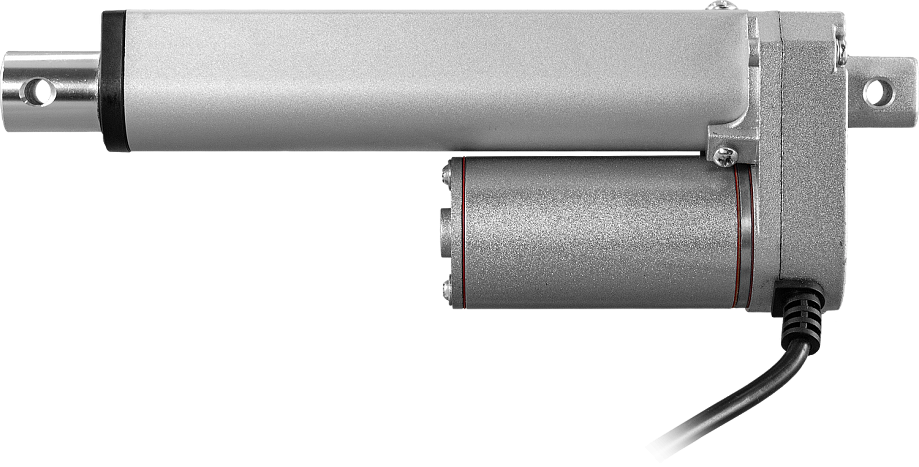

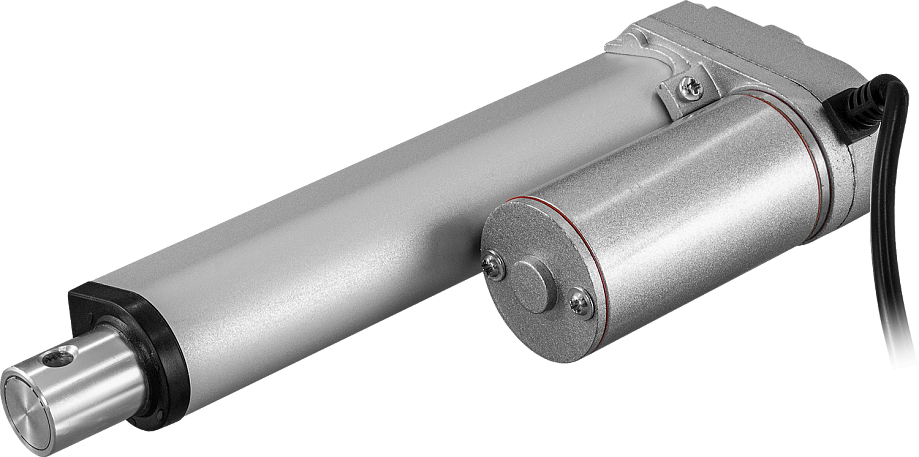

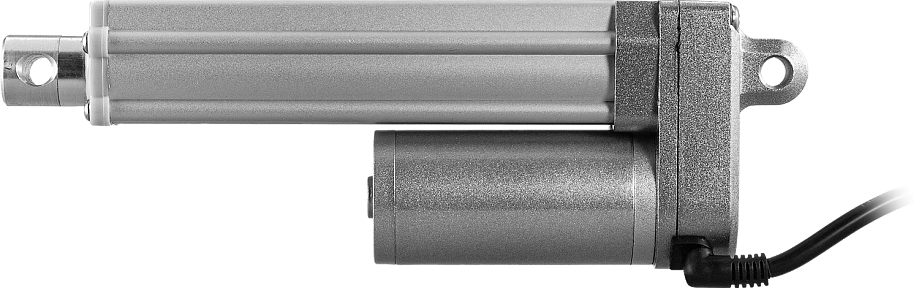

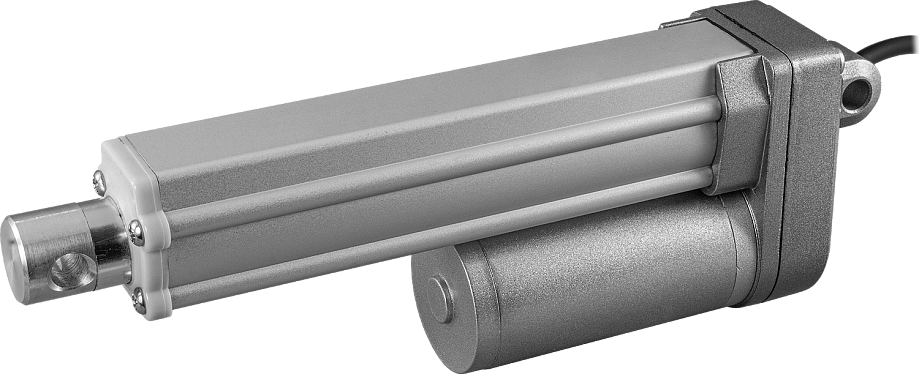

Линейный актуатор LA-150

Линейный актуатор представляет собой устройство, преобразующее вращательное движение низковольтного электродвигателя постоянного тока в линейное перемещение – втягивающее и выталкивающее движение

Максимальная нагрузка: 300...1200 Н
Длина хода штока: 100...500 мм
Максимальная скорость (при полной нагрузке): 4...18 мм/с
Режим работы: 2 мин ВКЛ, 18 мин ВЫКЛ
Рабочий цикл: 10%
Питание: =12 В или =24 В
Степень пылевлагозащиты: IP65
Встроенные конечные выключатели

В закладки

от 7 150 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (29)
Все модификации ()
Отзывы (0)

Линейный актуатор LA-150 представляет собой устройство, преобразующее вращательное движение низковольтного электродвигателя постоянного тока в линейное перемещение – втягивающее и выталкивающее движение.

Линейные актуаторы LA-150 широко применяют в промышленном и медицинском оборудовании, оборудовании для фермерских хозяйств, машиностроении и судостроении, системах вентиляции, офисной и домашней мебели и т. д.

Особенности:

Корпус из высокопрочного металлического цинкового сплава
Встроенные выключатели для отключения питания при достижении конечного положения
Для подключения актуаторов используются блоки питания, например, БП67, БП97, DR
Для управления актуаторами могут использоваться реверсивные переключатели на 2 или 3 положения с 4 контактами (например, AR-XB2-BD, AR-XB2-BDV, AR-XB2-BJ), кнопки с 4 контактами (например, AR-XB2-BAV, AR-XB2-BA, AR-XB2-BAWV), электропедали с 2 контактами (ЭПД-6404, ЭПД-6304, ЭПД-3406)
Для крепления механизма актуатора к любым поверхностям рекомендуется использовать кронштейны КМА-02, КМА-14 (КМА-01, КМА-12 для версии 2025)

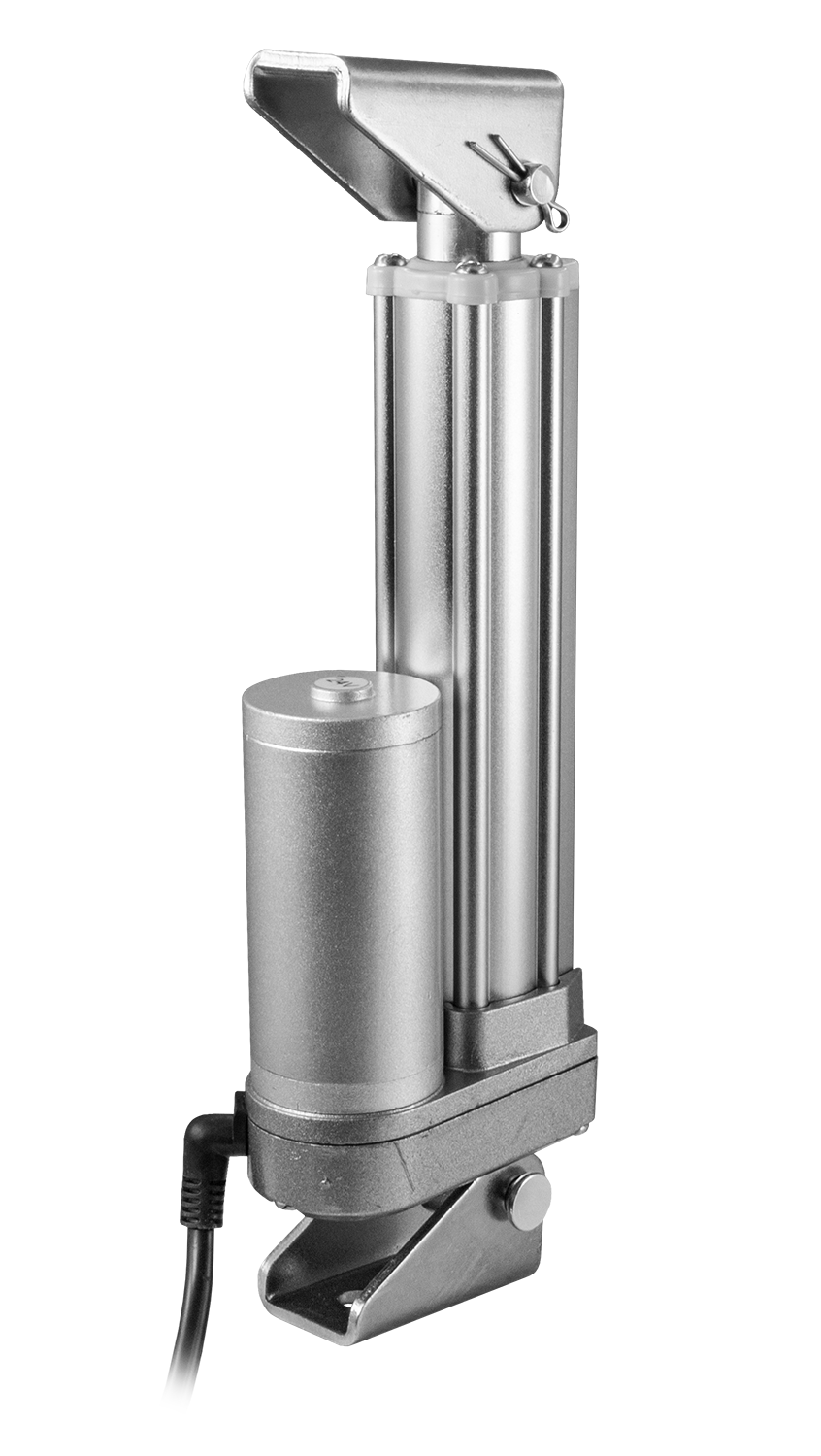

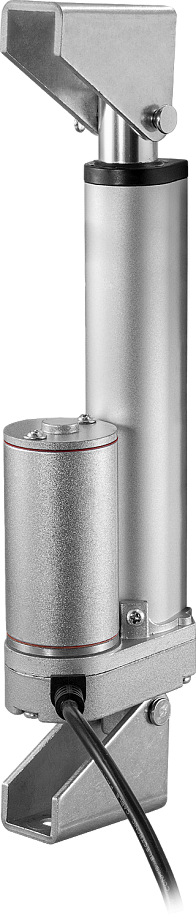

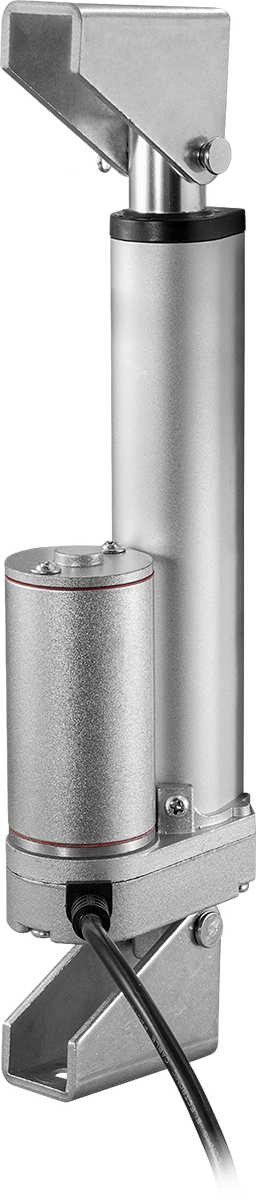

С кронштейном КМА-02

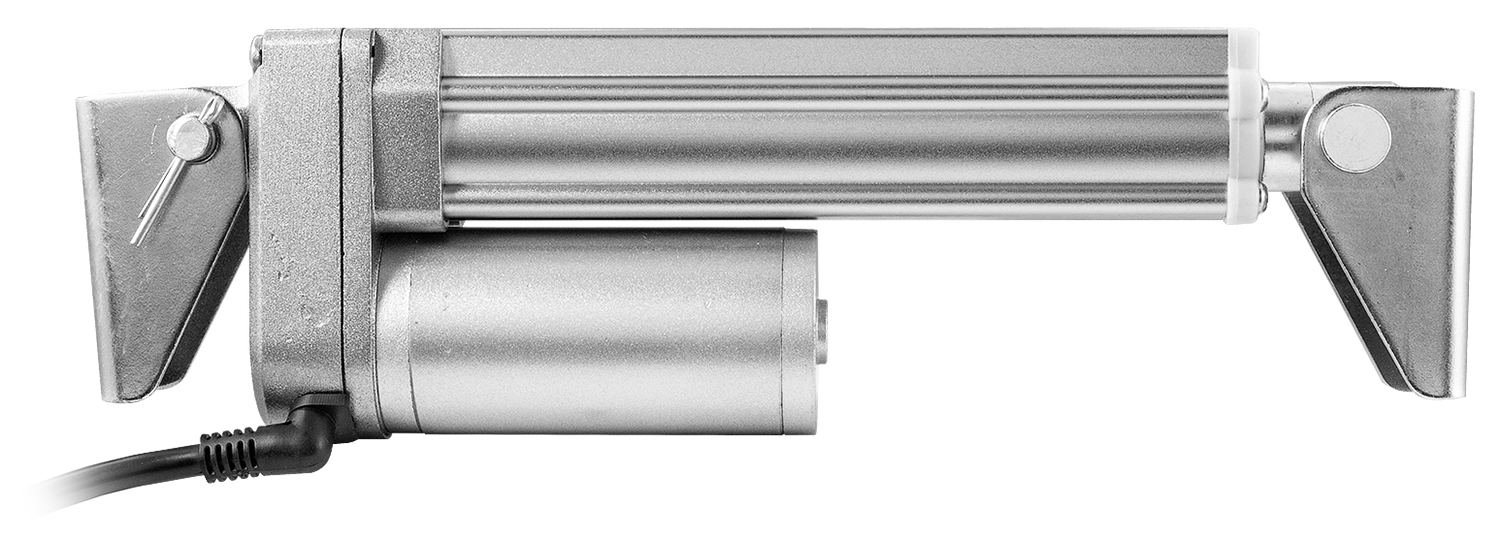

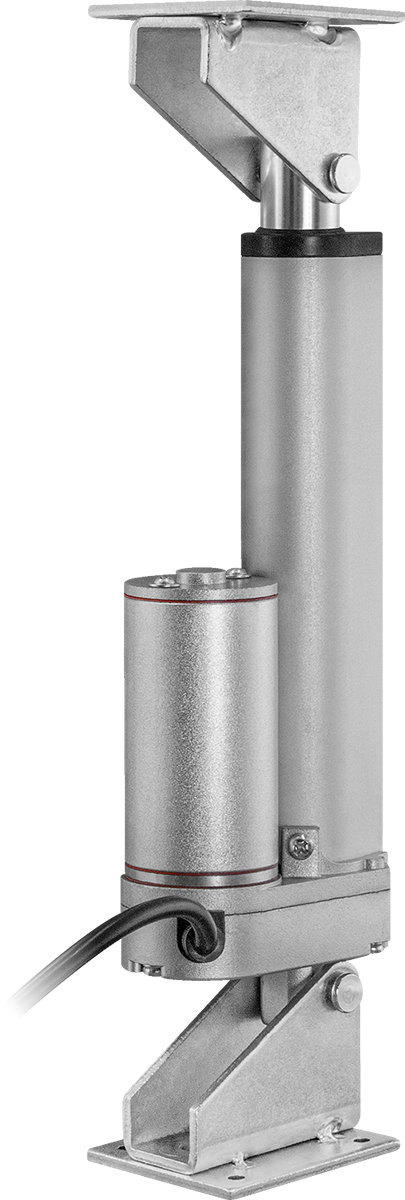

С кронштейном КМА-14

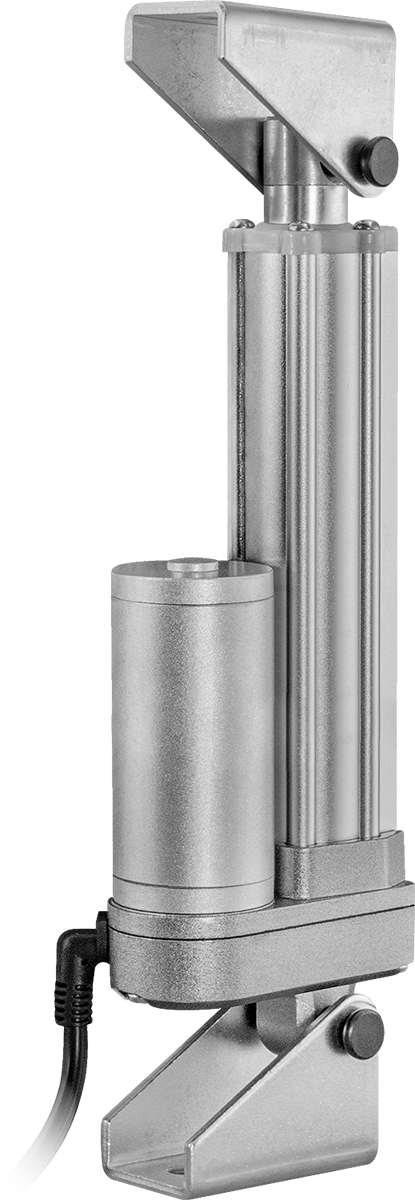

С кронштейном КМА-01

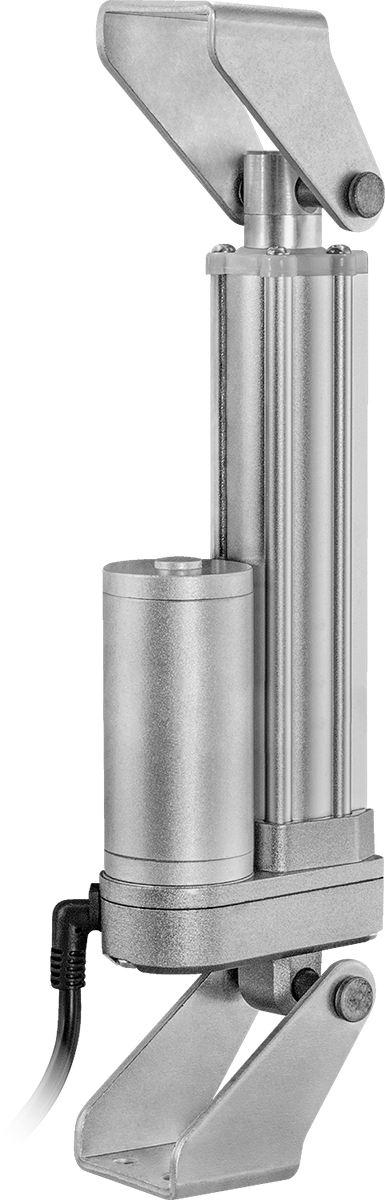

С кронштейном КМА-12

Технические характеристики:

Параметр	Значение
Максимальная нагрузка	300...1200 Н
Длина хода штока (S)	100...500 мм
Максимальная скорость (при полной нагрузке)	4...18 мм/с
Максимальная скорость (без нагрузки)	5...20 мм/с
Режим работы	2 мин ВКЛ, 18 мин ВЫКЛ
Рабочий цикл	10%
Питание	=12 В или =24 В
Степень пылевлагозащиты	IP65
Сертификация	ISO9001-2008, CE, ROHS
Уровень шума	≤ 60 дБ
Температура эксплуатации	−20...+45°C
Длина провода	1040 мм

Модификации:

Модель актуатора LA-150	Номинальная нагрузка, Н		Нагрузка самоблокировки, Н	Номинальный ток нагрузки, А	Максимальная скорость (без нагрузки), мм/с	Максимальная скорость (при полной нагрузке), мм/с
Модель актуатора LA-150	Толкание	Втягивание	Нагрузка самоблокировки, Н	Номинальный ток нагрузки, А	Максимальная скорость (без нагрузки), мм/с	Максимальная скорость (при полной нагрузке), мм/с
-XXX-1200/5	1200	1000	1300	8	5	4
-XXX-750/10	750	н/д	н/д	5	10	н/д
-XXX-400/20	400	350	450	5	20	18
-XXX-300/20	300	н/д	н/д	5	20	18

XXX − длина хода штока

Расшифровка обозначения на примере актуатора LA-150-100-1200/5-DC24:
LA-150 − модель актуатора;
100 − длина хода штока, мм;
1200 − номинальная нагрузка, Н;
5 − скорость, мм/с;
DC24 − напряжение питания =24 В.

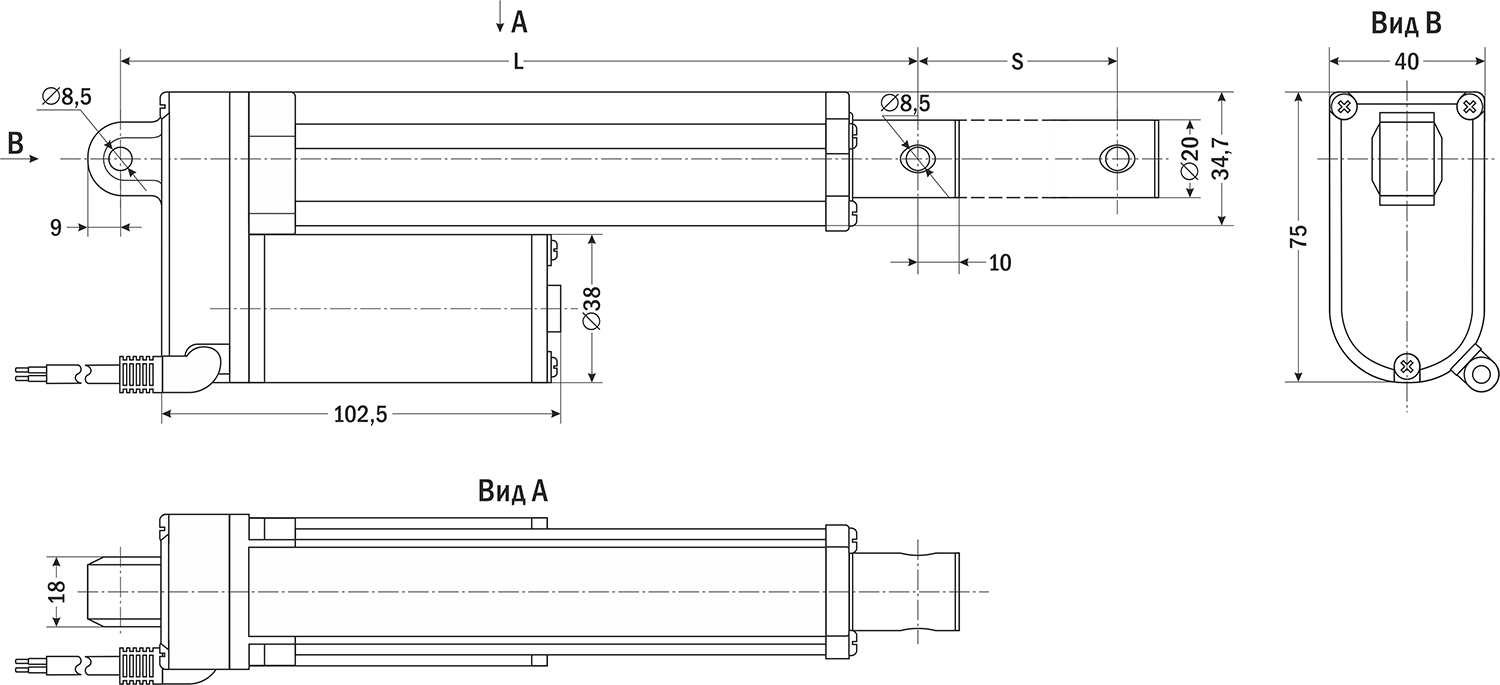

Габаритные размеры

Длина хода штока, мм	L, мм	S, мм	Габаритные размеры, мм	Вес, г
100	200	100	75×40×219	827
200	300	200	75×40×319	1007
300	415	300	75×40×434	1214
400	515	400	75×40×534	1381
500	615	500	75×40×634	1556

Габаритные размеры
Версия 2025

Длина хода штока, мм	L, мм	S, мм	Габаритные размеры, мм	Вес, г
100	205	100	78×40×225	827
200	307	200	78×40×327	1007
300	415	300	78×40×435	1214
500	617	500	78×40×637	1556

Версия: 2026-04-09-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	09.04.2026	0.61 Мб
Руководство по эксплуатации (версия 2025 года)	09.04.2026	0.74 Мб

Артикул	Длина хода, мм	Нагрузка, Н	Напряжение, В	Срок поставки	Стоимость
100 200 300 400 500	300 400 750 1200	=12 =24

Артикул	Длина хода, мм	Нагрузка, Н	Напряжение, В	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Длина хода, мм	Нагрузка, Н	Напряжение, В	Срок поставки	Стоимость
Q20582	100	300	=12	Со склада	7800 руб. – +
Q20588	100	750	=12	Со склада	10085 руб. – +
Q20603	100	750	=24	Со склада	7800 руб. – +
Q20593	100	1200	=12	Со склада	7800 руб. – +
Q20608	100	1200	=24	Со склада	7800 руб. – +
Q20583	200	300	=12	Со склада	8190 руб. – +
Q20599	200	300	=24	Со склада	8190 руб. – +
Q20589	200	750	=12	Со склада	8190 руб. – +
Q20604	200	750	=24	Со склада	8190 руб. – +
Q20594	200	1200	=12	Со склада	8190 руб. – +
Q20609	200	1200	=24	Со склада	8190 руб. – +
Q20584	300	300	=12	Со склада	8580 руб. – +
Q20600	300	300	=24	Со склада	8580 руб. – +
Q20587	300	400	=12	Со склада	8580 руб. – +
Q20590	300	750	=12	Со склада	7150 руб. – +
Q20605	300	750	=24	Со склада	8580 руб. – +
Q20595	300	1200	=12	Со склада	11333 руб. – +
Q20585	400	300	=12	Со склада	7150 руб. – +
Q20601	400	300	=24	Со склада	7150 руб. – +
Q20591	400	750	=12	Со склада	7150 руб. – +
Q20606	400	750	=24	Со склада	9698 руб. – +
Q20596	400	1200	=12	Со склада	7150 руб. – +
Q20611	400	1200	=24	Со склада	7150 руб. – +
Q20586	500	300	=12	Со склада	9750 руб. – +
Q20602	500	300	=24	Со склада	9750 руб. – +
Q20592	500	750	=12	Со склада	8125 руб. – +
Q20607	500	750	=24	Со склада	9750 руб. – +
Q20597	500	1200	=12	Со склада	7150 руб. – +
Q20612	500	1200	=24	Со склада	9750 руб. – +

Артикул	Длина хода, мм	Нагрузка, Н	Напряжение, В	Срок поставки	Стоимость
Q20582	100	300	=12	Со склада	7800 руб. – +
Q20598	100	300	=24	Ожидается 2026.07.01	7800 руб. – +
Q20588	100	750	=12	Со склада	10085 руб. – +
Q20603	100	750	=24	Со склада	7800 руб. – +
Q20593	100	1200	=12	Со склада	7800 руб. – +
Q20608	100	1200	=24	Со склада	7800 руб. – +
Q20583	200	300	=12	Со склада	8190 руб. – +
Q20599	200	300	=24	Со склада	8190 руб. – +
Q20589	200	750	=12	Со склада	8190 руб. – +
Q20604	200	750	=24	Со склада	8190 руб. – +
Q20594	200	1200	=12	Со склада	8190 руб. – +
Q20609	200	1200	=24	Со склада	8190 руб. – +
Q20584	300	300	=12	Со склада	8580 руб. – +
Q20600	300	300	=24	Со склада	8580 руб. – +
Q20587	300	400	=12	Со склада	8580 руб. – +
Q20590	300	750	=12	Со склада	7150 руб. – +
Q20605	300	750	=24	Со склада	8580 руб. – +
Q20595	300	1200	=12	Со склада	11333 руб. – +
Q20610	300	1200	=24	Ожидается 2026.07.01	8580 руб. – +
Q20585	400	300	=12	Со склада	7150 руб. – +
Q20601	400	300	=24	Со склада	7150 руб. – +
Q20591	400	750	=12	Со склада	7150 руб. – +
Q20606	400	750	=24	Со склада	9698 руб. – +
Q20596	400	1200	=12	Со склада	7150 руб. – +
Q20611	400	1200	=24	Со склада	7150 руб. – +
Q20586	500	300	=12	Со склада	9750 руб. – +
Q20602	500	300	=24	Со склада	9750 руб. – +
Q20592	500	750	=12	Со склада	8125 руб. – +
Q20607	500	750	=24	Со склада	9750 руб. – +
Q20597	500	1200	=12	Со склада	7150 руб. – +
Q20612	500	1200	=24	Со склада	9750 руб. – +

Отзывы на этот товар пока отсутствуют.
