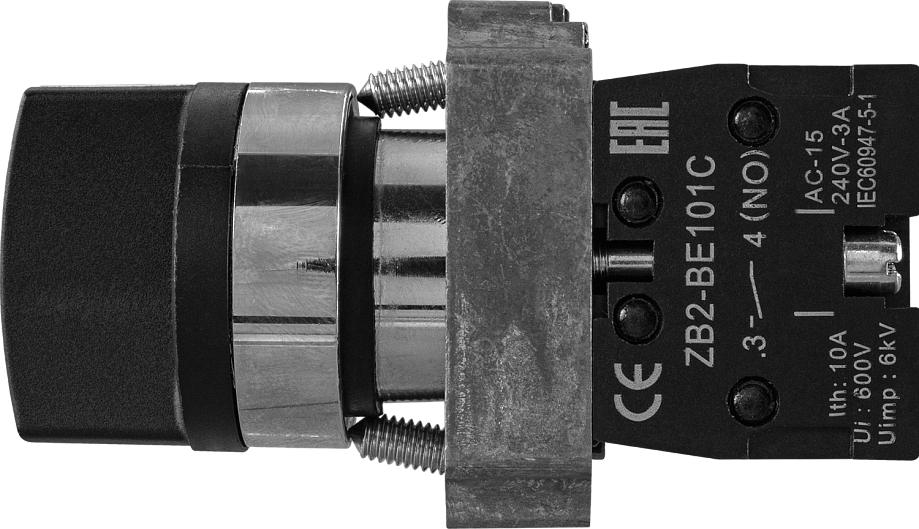

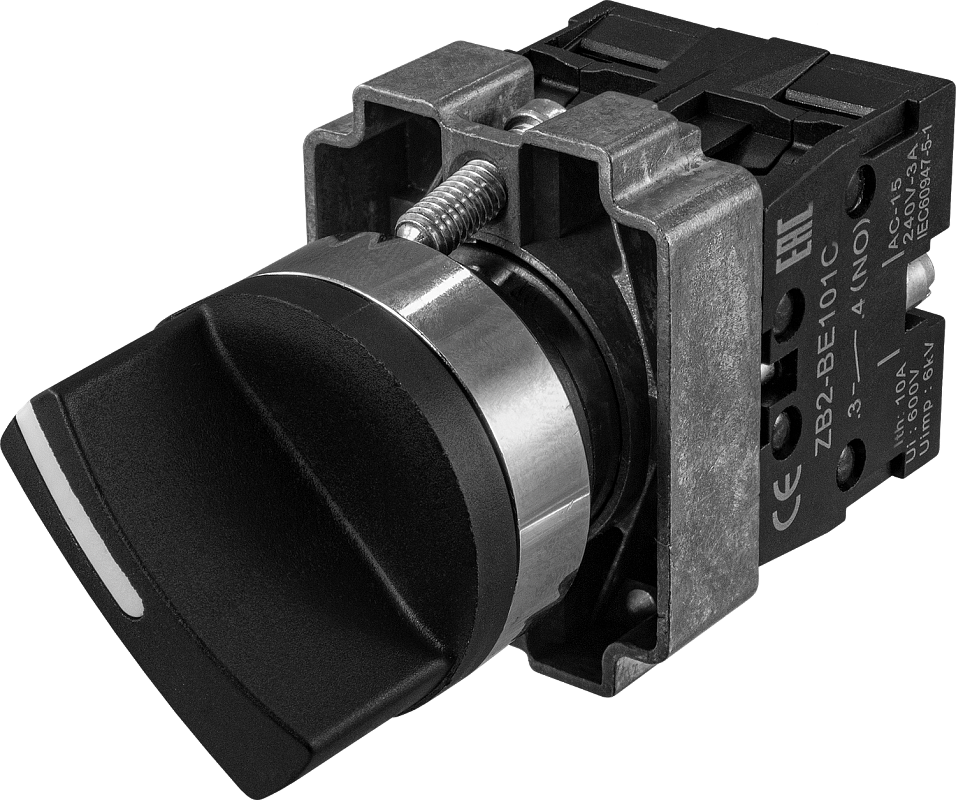

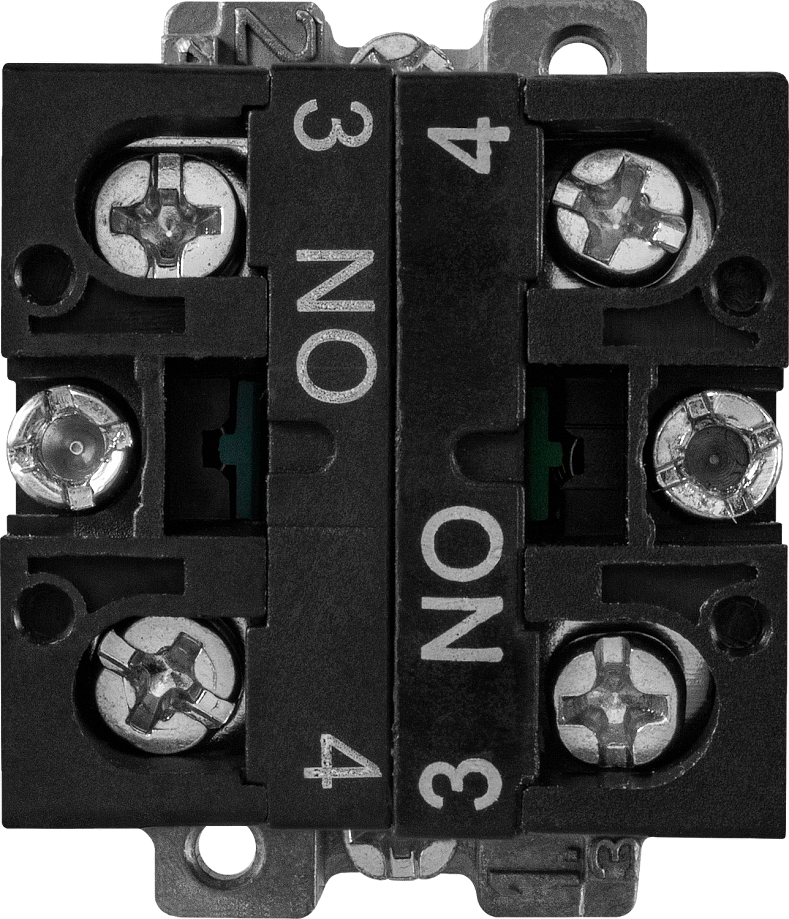

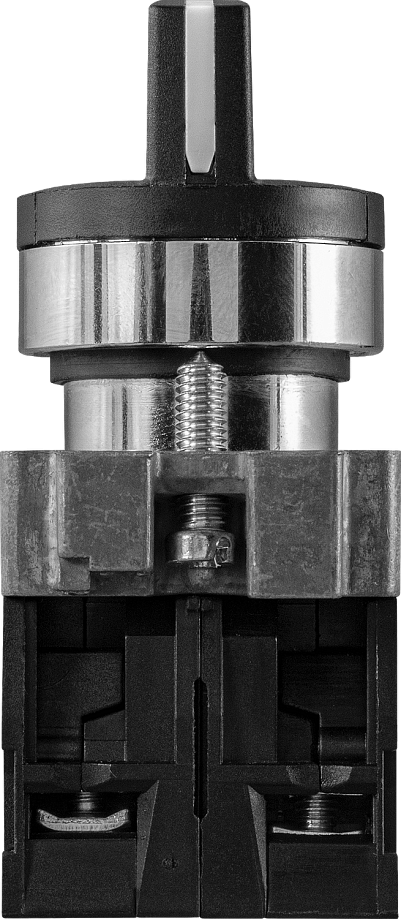

Переключатель 22 мм пылевлагозащищенный AR-XB2-BDV

Прибор для коммутации электрических цепей

Количество положений: 2 или 3
Контакты: от 1НО+1НЗ до 3НО+3НЗ в любых комбинациях
Максимальное число контактов: 6 (на 2 положения), 4 (на 3 положения)
Коммутационная способность: ~10 А, 400 В
Диаметр монтажного отверстия: 22 мм
С фиксацией или с самовозвратом
Материал: пластмасса/металл
Степень пылевлагозащиты IP67 (со стороны лицевой панели)
Присоединение: винтовые клеммы

В закладки

от 714 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (42)
Все модификации ()
Отзывы (0)

Переключатель AR-XB2-BDV предназначен для коммутации электрических цепей

Изделия применяются в шкафах автоматики, распределительных щитах, пультах и постах управления, на станках и других производственных машинах.

Особенности:

Монтаж в плоские панели толщиной до 5 мм с помощью двух распорных самозаземляющихся винтов (в комплекте)
Переключатель можно укомплектовать дополнительными контактами AR-ZB2
Допускается сборка блок-контактов не более, чем в три уровня (для 2 положений) или два уровня (для 3 положений)

Технические характеристики:

Параметр	Значение
Параметр	AR-XB2-BDV25	AR-XB2-BDV33
Количество положений	2	3
Контакты	1НО+1НЗ, 1НО+2НЗ, 2НО+1НЗ, 1НО+3НЗ, 3НО+1НЗ, НО+2НЗ, 1НО+4НЗ, 4НО+1НЗ, 2НО+3НЗ, 3НО+2НЗ, 1НО+5НЗ, 5НО+1НЗ, 2НО+4НЗ, 4НО+2НЗ, 3НО+3НЗ	2НО, 3НО, 4НО, 2НО+1НЗ, 3НО+1НЗ, 2НО+2НЗ
Максимальное число контактов	6	4
Коммутационная способность	~10 A, 400 В
Исполнение	С фиксацией или с самовозвратом
Присоединение	Винтовые клеммы
Материал	Пластмасса/металл
Монтаж	В отверстие панели
Диаметр монтажного отверстия	22 мм
Толщина панели	≤ 5 мм
Степень пылевлагозащиты	IP67 (со стороны лицевой панели)
Механическая износостойкость	0,5 млн циклов
Габаритные размеры выступающей части	∅29×29 мм
Максимальные габаритные размеры	40×30×70 мм
Монтажная глубина*	41 мм
Вес	93 г

*Без учета ответных разъемов.

Модификации:

Модель	Количество положений	Фиксация
AR-XB2-BDV25	2	С фиксацией
AR-XB2-BDV25-М	2	С самовозвратом
AR-XB2-BDV33	3	С фиксацией
AR-XB2-BDV33-М	3	С самовозвратом в центральное положение

Схемы подключения:

Параметр	Значение

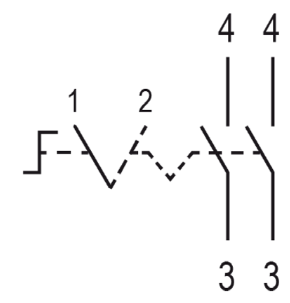

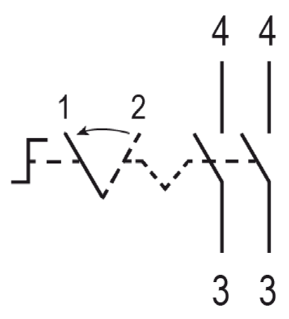

AR-XB2-BDV25 2 положения с фиксацией	AR-XB2-BDV25-М 2 положения с самовозвратом

AR-XB2-BDV33 3 положения с фиксацией	AR-XB2-BDV33-М 3 положения с самовозвратом в центральное положение

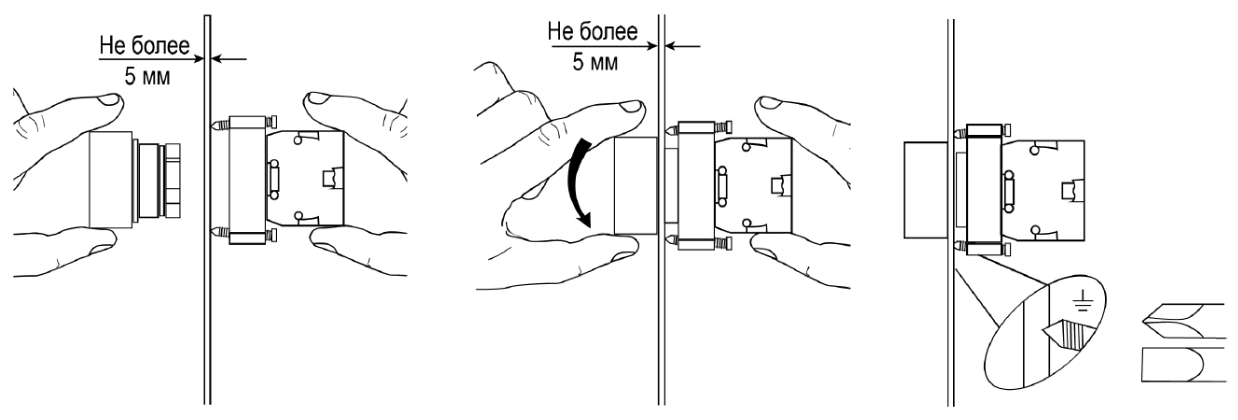

Монтаж в щит

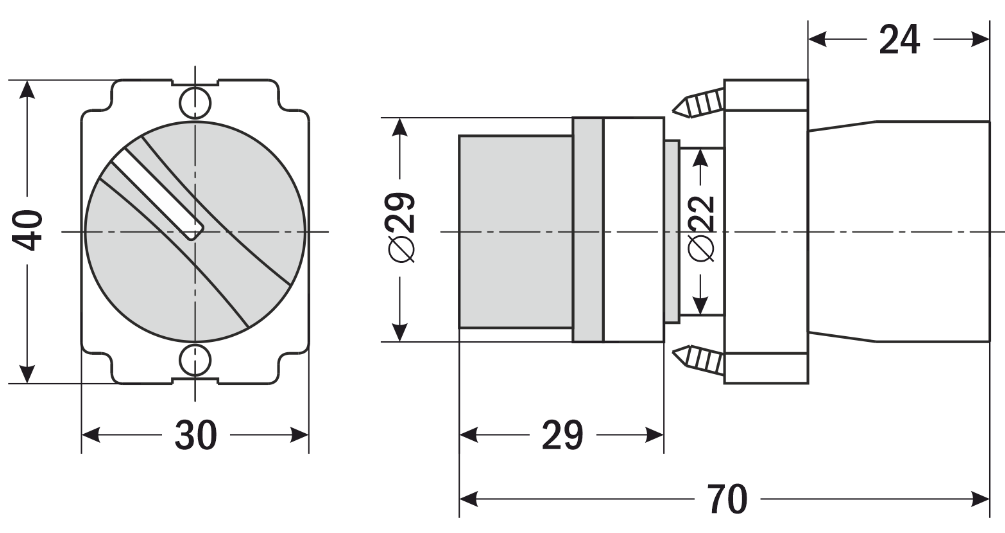

Габаритные размеры

Версия: 2024-09-10-ШАР

Артикул	Кол-во положений	Фиксация	Кол-во и вид контактов	Срок поставки	Стоимость
2 положения 3 положения	С фиксацией С самовозвратом С самовозвратом в центральное положение	2НО 3НО 4НО 1НО+1НЗ 1НО+2НЗ 1НО+3НЗ 1НО+4НЗ 1НО+5НЗ 2НО+1НЗ 2НО+2НЗ 2НО+3НЗ 2НО+4НЗ 3НО+1НЗ 3НО+2НЗ 3НО+3НЗ 4НО+1НЗ 4НО+2НЗ 5НО+1НЗ

Артикул	Кол-во положений	Фиксация	Кол-во и вид контактов	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Кол-во положений	Фиксация	Кол-во и вид контактов	Срок поставки	Стоимость
T54862	2 положения	С фиксацией	1НО+1НЗ	Со склада	714 руб. – +
T54864	2 положения	С фиксацией	1НО+2НЗ	Со склада (комплектация 1..72 часа)	770 руб. – +
T54866	2 положения	С фиксацией	1НО+3НЗ	Со склада (комплектация 1..72 часа)	826 руб. – +
T54868	2 положения	С фиксацией	1НО+4НЗ	Со склада (комплектация 1..72 часа)	882 руб. – +
T54870	2 положения	С фиксацией	1НО+5НЗ	Со склада (комплектация 1..72 часа)	938 руб. – +
T54872	2 положения	С фиксацией	2НО+1НЗ	Со склада (комплектация 1..72 часа)	770 руб. – +
T54876	2 положения	С фиксацией	2НО+2НЗ	Со склада (комплектация 1..72 часа)	826 руб. – +
T54880	2 положения	С фиксацией	2НО+3НЗ	Со склада (комплектация 1..72 часа)	882 руб. – +
T54882	2 положения	С фиксацией	2НО+4НЗ	Со склада (комплектация 1..72 часа)	938 руб. – +
T54884	2 положения	С фиксацией	3НО+1НЗ	Со склада (комплектация 1..72 часа)	826 руб. – +
T54888	2 положения	С фиксацией	3НО+2НЗ	Со склада (комплектация 1..72 часа)	882 руб. – +
T54890	2 положения	С фиксацией	3НО+3НЗ	Со склада (комплектация 1..72 часа)	938 руб. – +
T54892	2 положения	С фиксацией	4НО+1НЗ	Со склада (комплектация 1..72 часа)	882 руб. – +
T54894	2 положения	С фиксацией	4НО+2НЗ	Со склада (комплектация 1..72 часа)	938 руб. – +
T54896	2 положения	С фиксацией	5НО+1НЗ	Со склада (комплектация 1..72 часа)	938 руб. – +
T54863	2 положения	С самовозвратом	1НО+1НЗ	Со склада	714 руб. – +
T54865	2 положения	С самовозвратом	1НО+2НЗ	Со склада (комплектация 1..72 часа)	770 руб. – +
T54867	2 положения	С самовозвратом	1НО+3НЗ	Со склада (комплектация 1..72 часа)	826 руб. – +
T54869	2 положения	С самовозвратом	1НО+4НЗ	Со склада (комплектация 1..72 часа)	882 руб. – +
T54871	2 положения	С самовозвратом	1НО+5НЗ	Со склада (комплектация 1..72 часа)	938 руб. – +
T54874	2 положения	С самовозвратом	2НО+1НЗ	Со склада (комплектация 1..72 часа)	770 руб. – +
T54878	2 положения	С самовозвратом	2НО+2НЗ	Со склада (комплектация 1..72 часа)	826 руб. – +
T54881	2 положения	С самовозвратом	2НО+3НЗ	Со склада (комплектация 1..72 часа)	882 руб. – +
T54883	2 положения	С самовозвратом	2НО+4НЗ	Со склада (комплектация 1..72 часа)	938 руб. – +
T54886	2 положения	С самовозвратом	3НО+1НЗ	Со склада (комплектация 1..72 часа)	826 руб. – +
T54889	2 положения	С самовозвратом	3НО+2НЗ	Со склада (комплектация 1..72 часа)	882 руб. – +
T54891	2 положения	С самовозвратом	3НО+3НЗ	Со склада (комплектация 1..72 часа)	938 руб. – +
T54893	2 положения	С самовозвратом	4НО+1НЗ	Со склада (комплектация 1..72 часа)	882 руб. – +
T54895	2 положения	С самовозвратом	4НО+2НЗ	Со склада (комплектация 1..72 часа)	938 руб. – +
T54897	2 положения	С самовозвратом	5НО+1НЗ	Со склада (комплектация 1..72 часа)	938 руб. – +
T54856	3 положения	С фиксацией	2НО	Со склада	714 руб. – +
T54858	3 положения	С фиксацией	3НО	Со склада (комплектация 1..72 часа)	770 руб. – +
T54860	3 положения	С фиксацией	4НО	Со склада (комплектация 1..72 часа)	826 руб. – +
T54873	3 положения	С фиксацией	2НО+1НЗ	Со склада (комплектация 1..72 часа)	770 руб. – +
T54877	3 положения	С фиксацией	2НО+2НЗ	Со склада (комплектация 1..72 часа)	826 руб. – +
T54885	3 положения	С фиксацией	3НО+1НЗ	Со склада (комплектация 1..72 часа)	826 руб. – +
T54857	3 положения	С самовозвратом в центральное положение	2НО	Со склада	714 руб. – +
T54859	3 положения	С самовозвратом в центральное положение	3НО	Со склада (комплектация 1..72 часа)	770 руб. – +
T54861	3 положения	С самовозвратом в центральное положение	4НО	Со склада (комплектация 1..72 часа)	826 руб. – +
T54875	3 положения	С самовозвратом в центральное положение	2НО+1НЗ	Со склада (комплектация 1..72 часа)	770 руб. – +
T54879	3 положения	С самовозвратом в центральное положение	2НО+2НЗ	Со склада (комплектация 1..72 часа)	826 руб. – +
T54887	3 положения	С самовозвратом в центральное положение	3НО+1НЗ	Со склада (комплектация 1..72 часа)	826 руб. – +

Артикул	Кол-во положений	Фиксация	Кол-во и вид контактов	Срок поставки	Стоимость
T54862	2 положения	С фиксацией	1НО+1НЗ	Со склада	714 руб. – +
T54864	2 положения	С фиксацией	1НО+2НЗ	Со склада (комплектация 1..72 часа)	770 руб. – +
T54866	2 положения	С фиксацией	1НО+3НЗ	Со склада (комплектация 1..72 часа)	826 руб. – +
T54868	2 положения	С фиксацией	1НО+4НЗ	Со склада (комплектация 1..72 часа)	882 руб. – +
T54870	2 положения	С фиксацией	1НО+5НЗ	Со склада (комплектация 1..72 часа)	938 руб. – +
T54872	2 положения	С фиксацией	2НО+1НЗ	Со склада (комплектация 1..72 часа)	770 руб. – +
T54876	2 положения	С фиксацией	2НО+2НЗ	Со склада (комплектация 1..72 часа)	826 руб. – +
T54880	2 положения	С фиксацией	2НО+3НЗ	Со склада (комплектация 1..72 часа)	882 руб. – +
T54882	2 положения	С фиксацией	2НО+4НЗ	Со склада (комплектация 1..72 часа)	938 руб. – +
T54884	2 положения	С фиксацией	3НО+1НЗ	Со склада (комплектация 1..72 часа)	826 руб. – +
T54888	2 положения	С фиксацией	3НО+2НЗ	Со склада (комплектация 1..72 часа)	882 руб. – +
T54890	2 положения	С фиксацией	3НО+3НЗ	Со склада (комплектация 1..72 часа)	938 руб. – +
T54892	2 положения	С фиксацией	4НО+1НЗ	Со склада (комплектация 1..72 часа)	882 руб. – +
T54894	2 положения	С фиксацией	4НО+2НЗ	Со склада (комплектация 1..72 часа)	938 руб. – +
T54896	2 положения	С фиксацией	5НО+1НЗ	Со склада (комплектация 1..72 часа)	938 руб. – +
T54863	2 положения	С самовозвратом	1НО+1НЗ	Со склада	714 руб. – +
T54865	2 положения	С самовозвратом	1НО+2НЗ	Со склада (комплектация 1..72 часа)	770 руб. – +
T54867	2 положения	С самовозвратом	1НО+3НЗ	Со склада (комплектация 1..72 часа)	826 руб. – +
T54869	2 положения	С самовозвратом	1НО+4НЗ	Со склада (комплектация 1..72 часа)	882 руб. – +
T54871	2 положения	С самовозвратом	1НО+5НЗ	Со склада (комплектация 1..72 часа)	938 руб. – +
T54874	2 положения	С самовозвратом	2НО+1НЗ	Со склада (комплектация 1..72 часа)	770 руб. – +
T54878	2 положения	С самовозвратом	2НО+2НЗ	Со склада (комплектация 1..72 часа)	826 руб. – +
T54881	2 положения	С самовозвратом	2НО+3НЗ	Со склада (комплектация 1..72 часа)	882 руб. – +
T54883	2 положения	С самовозвратом	2НО+4НЗ	Со склада (комплектация 1..72 часа)	938 руб. – +
T54886	2 положения	С самовозвратом	3НО+1НЗ	Со склада (комплектация 1..72 часа)	826 руб. – +
T54889	2 положения	С самовозвратом	3НО+2НЗ	Со склада (комплектация 1..72 часа)	882 руб. – +
T54891	2 положения	С самовозвратом	3НО+3НЗ	Со склада (комплектация 1..72 часа)	938 руб. – +
T54893	2 положения	С самовозвратом	4НО+1НЗ	Со склада (комплектация 1..72 часа)	882 руб. – +
T54895	2 положения	С самовозвратом	4НО+2НЗ	Со склада (комплектация 1..72 часа)	938 руб. – +
T54897	2 положения	С самовозвратом	5НО+1НЗ	Со склада (комплектация 1..72 часа)	938 руб. – +
T54856	3 положения	С фиксацией	2НО	Со склада	714 руб. – +
T54858	3 положения	С фиксацией	3НО	Со склада (комплектация 1..72 часа)	770 руб. – +
T54860	3 положения	С фиксацией	4НО	Со склада (комплектация 1..72 часа)	826 руб. – +
T54873	3 положения	С фиксацией	2НО+1НЗ	Со склада (комплектация 1..72 часа)	770 руб. – +
T54877	3 положения	С фиксацией	2НО+2НЗ	Со склада (комплектация 1..72 часа)	826 руб. – +
T54885	3 положения	С фиксацией	3НО+1НЗ	Со склада (комплектация 1..72 часа)	826 руб. – +
T54857	3 положения	С самовозвратом в центральное положение	2НО	Со склада	714 руб. – +
T54859	3 положения	С самовозвратом в центральное положение	3НО	Со склада (комплектация 1..72 часа)	770 руб. – +
T54861	3 положения	С самовозвратом в центральное положение	4НО	Со склада (комплектация 1..72 часа)	826 руб. – +
T54875	3 положения	С самовозвратом в центральное положение	2НО+1НЗ	Со склада (комплектация 1..72 часа)	770 руб. – +
T54879	3 положения	С самовозвратом в центральное положение	2НО+2НЗ	Со склада (комплектация 1..72 часа)	826 руб. – +
T54887	3 положения	С самовозвратом в центральное положение	3НО+1НЗ	Со склада (комплектация 1..72 часа)	826 руб. – +
