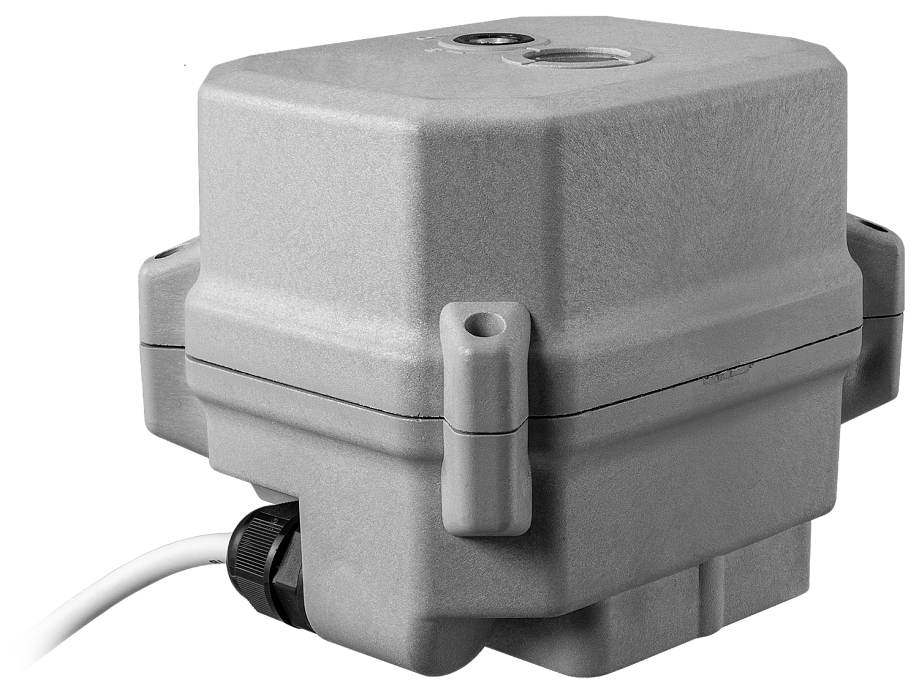

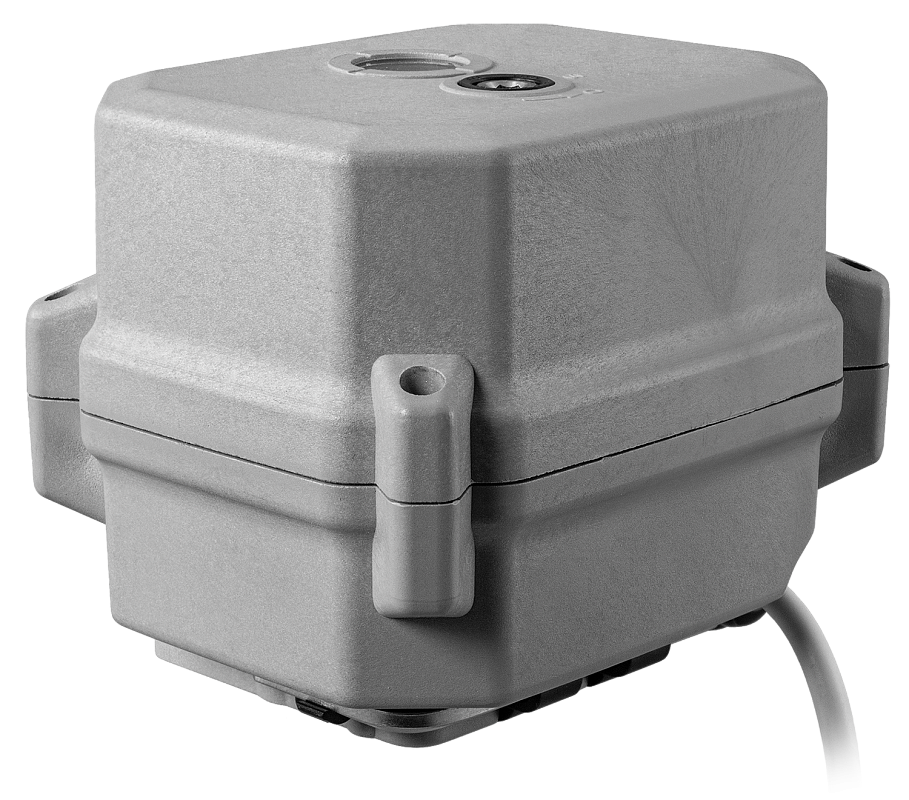

Электропривод поворотный для кранов ЭПР3
Привод для дистанционного и местного управления запорной арматурой таких типов, как кран шаровой, затвор поворотный и т. п.
- Время поворота на 90°: 8 с
- Крутящий момент: 15 Н∙м
- Угол поворота выходного вала: 90° ± 10°

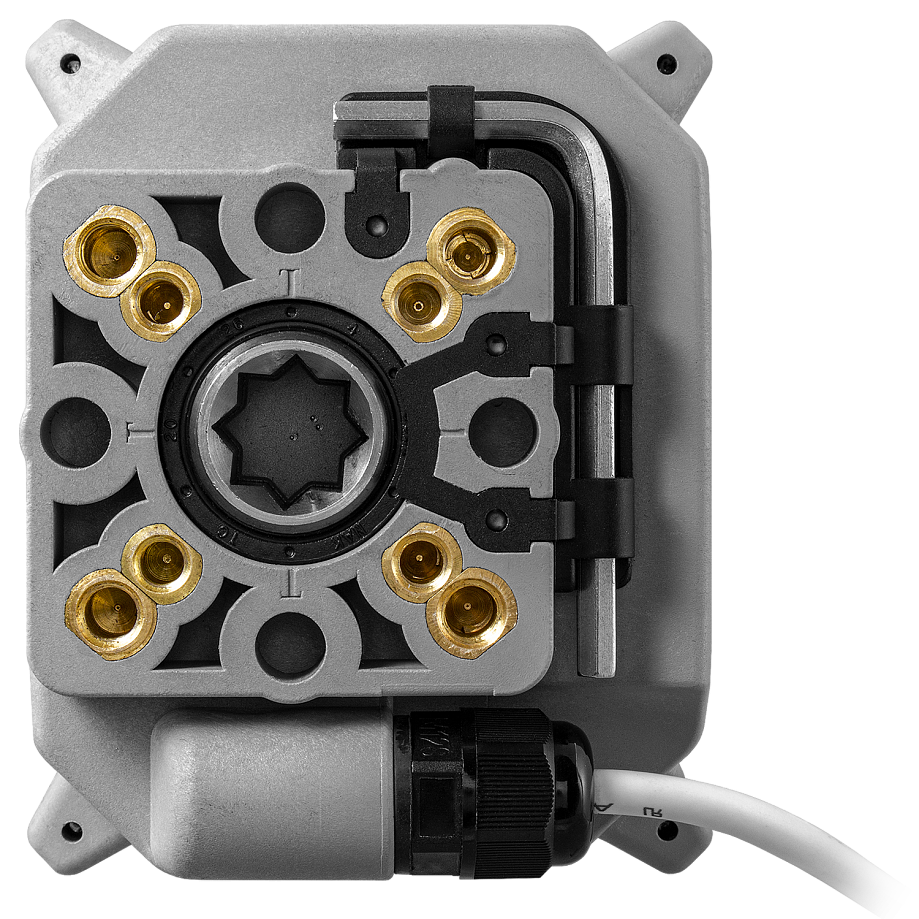

- Присоединение по стандарту ISO 5211
- Питание: ~110...230 В или =24 В

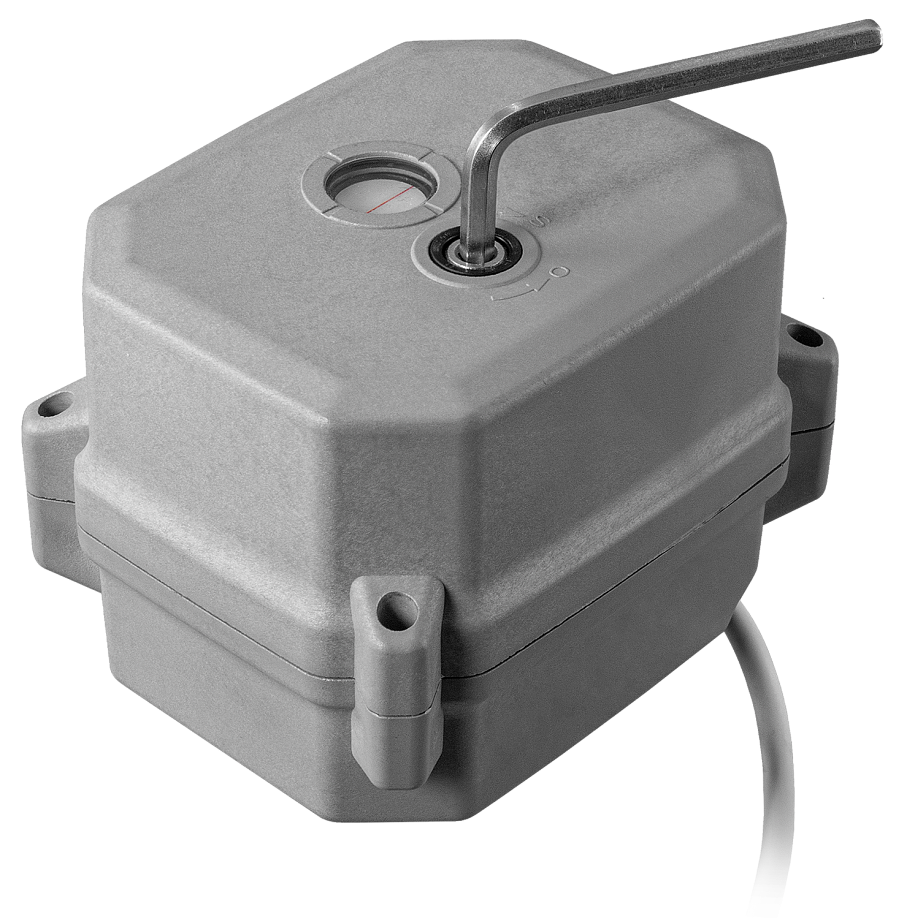

- Ручной дублер, используемый в случае отказа электропитания или для настройки электропривода
- Степень пылевлагозащиты: IP67
- Аварийный самовозврат при отключении питания (опция) с возможность выбора положения, в которое происходит самовозврат – «открыто» или «закрыто»
Электропривод поворотный ЭПР3 применяется для дистанционного и местного управления запорной арматурой таких типов, как кран шаровой, затвор поворотный и т. п.
Особенности:
Особенности:
- Привод устанавливается вертикально присоединением ISO 5211 вниз
- Встроенная защита от перегрева

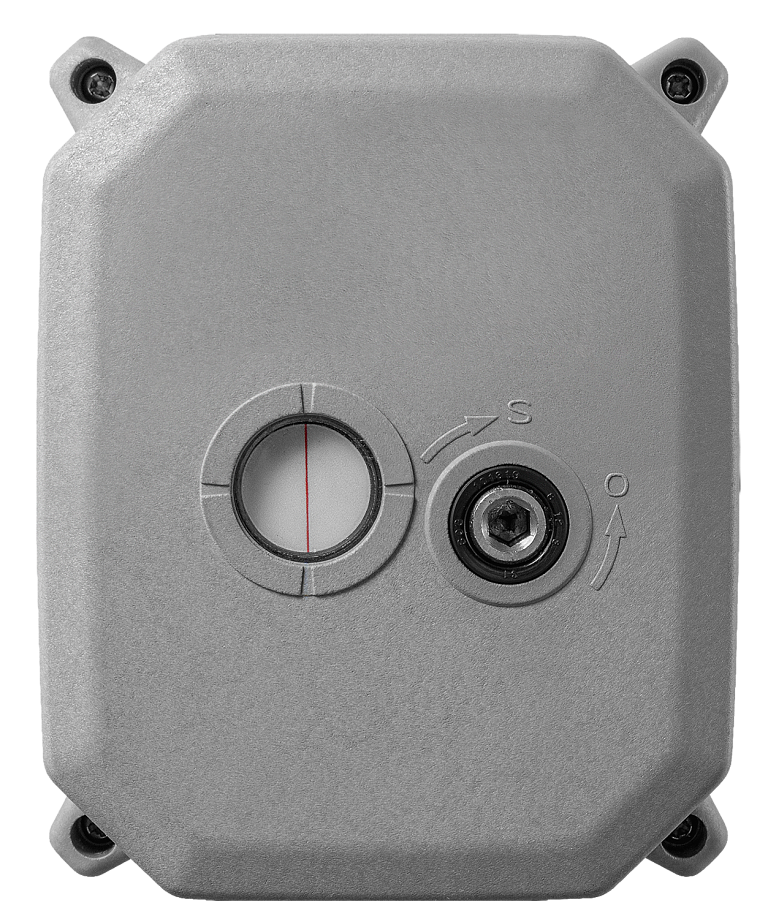

- Индикатор положения затвора
- Отдельная цепь с конечными выключателями для подключения/отключения внешней нагрузки
Для автоматического управления в качестве выключателя можно использовать любой прибор, который обеспечивает замыкание/размыкание – например, терморегуляторы, термостаты и цифровые 1-2-канальные регуляторы.
Для ручного управления в качестве выключателя можно использовать кнопки с фиксацией AR-XB2-BT, AR-XB2-BS, SD16-22ATA, антивандальные кнопки с фиксацией или переключатели на 2 положения SD16-V-22IR, SD16-V-22K, AR-XB2-BD, AR-XB2-BJ, AR-LA800E-BLSM, AR-XB2-BG.
Для ручного управления в качестве выключателя можно использовать кнопки с фиксацией AR-XB2-BT, AR-XB2-BS, SD16-22ATA, антивандальные кнопки с фиксацией или переключатели на 2 положения SD16-V-22IR, SD16-V-22K, AR-XB2-BD, AR-XB2-BJ, AR-LA800E-BLSM, AR-XB2-BG.
Технические характеристики:
| Параметр | Значение
| ||||
| Тип двигателя
| Асинхронный
| ||||
| Крутящий момент | 15 Н∙м
| ||||
| Время поворота на 90°
| 8 с
| ||||
| Время самовозврата
| 8 с
| ||||
| Питание | ~110...230 В
| =24 В
| |||
| Ток, мощность
| 60 мА (при ~110 В),
30 мА (при ~230 В), 2 ВА | 100 мА, 2 Вт | |||
| Угол поворота выходного
вала | 90° ± 10° | ||||
| Посадочный размер | Звезда 11×11 мм | ||||
| Коммутационная способность конечных выключателей | ~1 A, 250 B | ||||
| Условия эксплуатации | −15...+60°C, ≤ 90%RH | ||||
| Габаритные размеры | 80×92,5×75,5 мм | ||||
| Длина провода | 500 мм ± 15 мм | ||||
| Вес | 500 г
| ||||

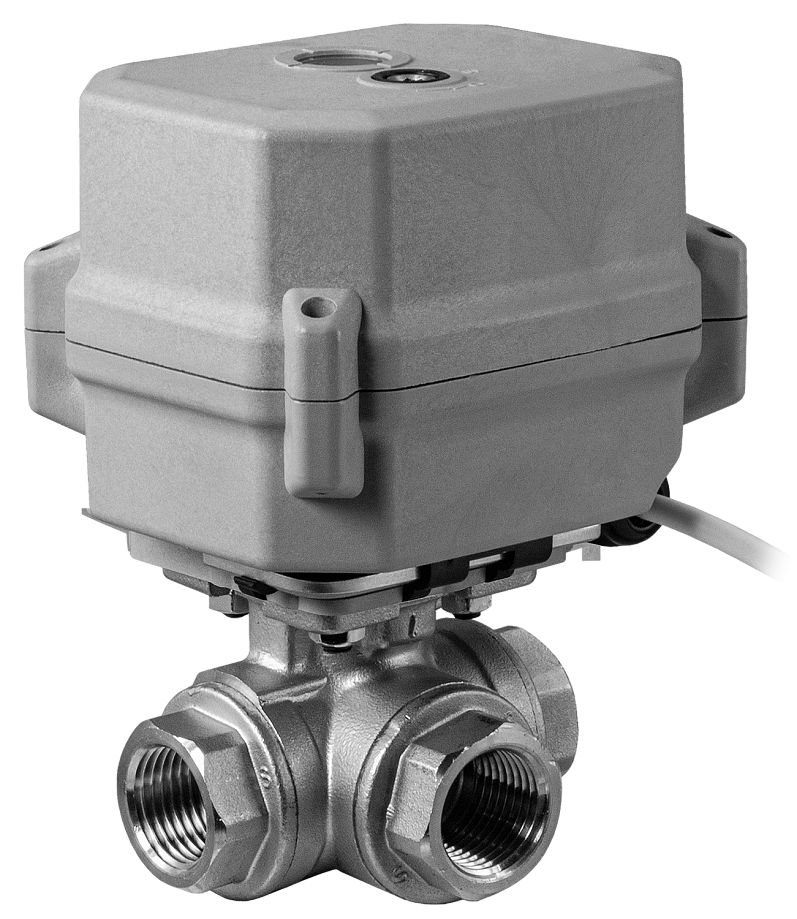

| Модель привода
| Ду крана/затвора КПР, мм | |||||||||
| -2 | -3 | -2Ф | -3Ф | -Т3-L | -T3-T | |||||
 |  |  |  |  | ||||||
| ЭПР3
| 15*, 20*, 25, 32
| 15*, 20*, 25 | 15*, 20*, 25
| 15, 20*, 25, 32 | 15, 20*
| 15, 20 | ||||
- переходник ПМКУ48-11/11-47;
- крепеж КМКУ-50.
Если посадочный размер привода больше посадочного размера крана, то нужно использовать переходник типа «звезда-квадрат» ПП84-11/9

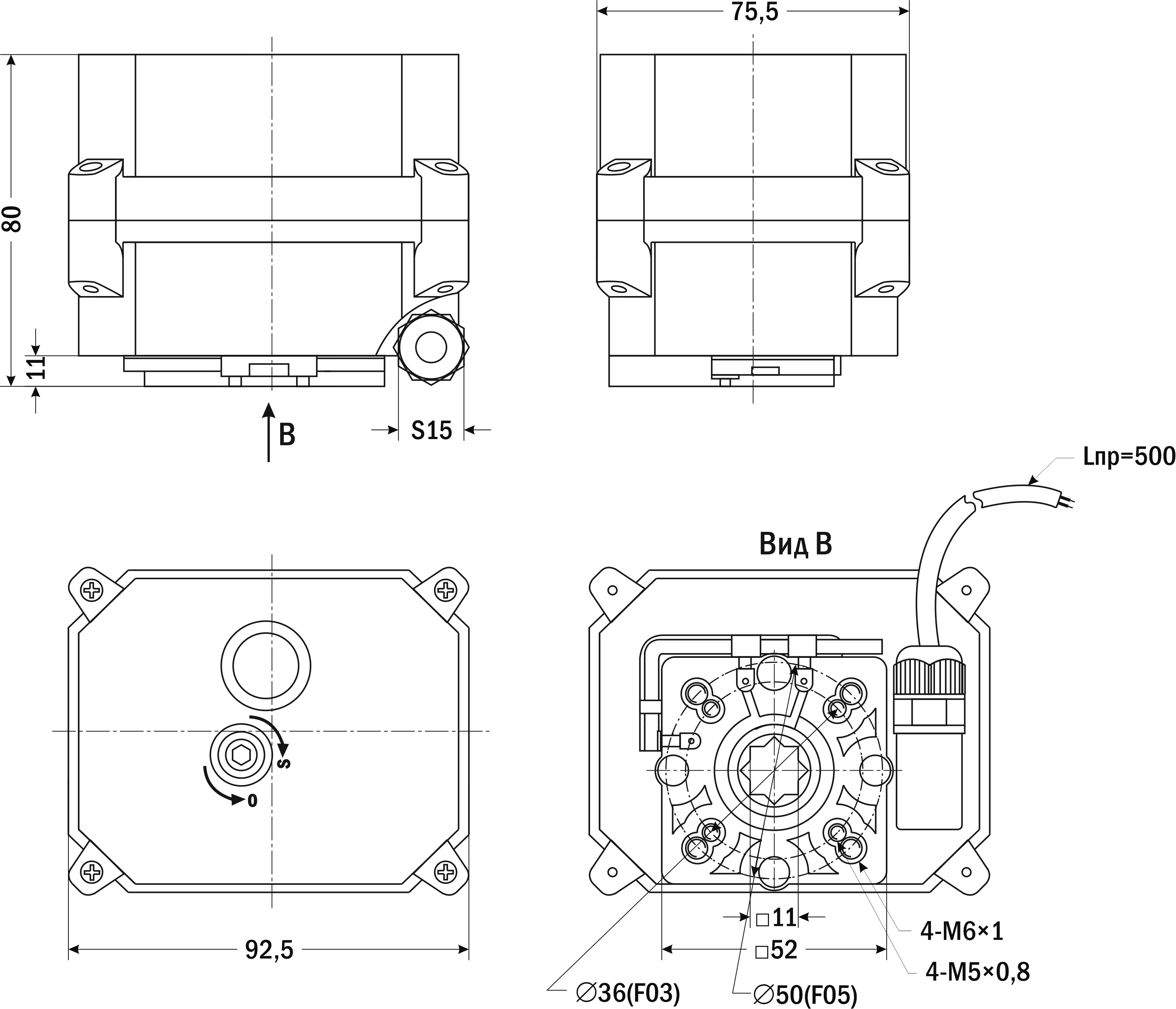

| Габаритные размеры |
 |
Версия: 2024-02-29-ШАР
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 01.03.2024 | 0.95 Мб |  |
