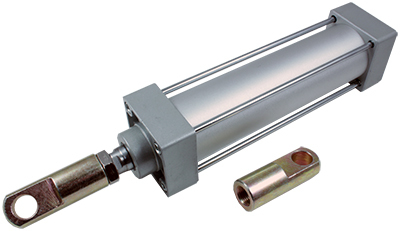

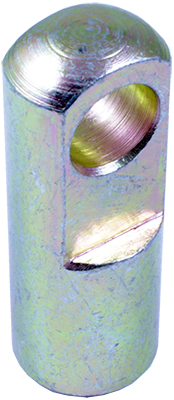

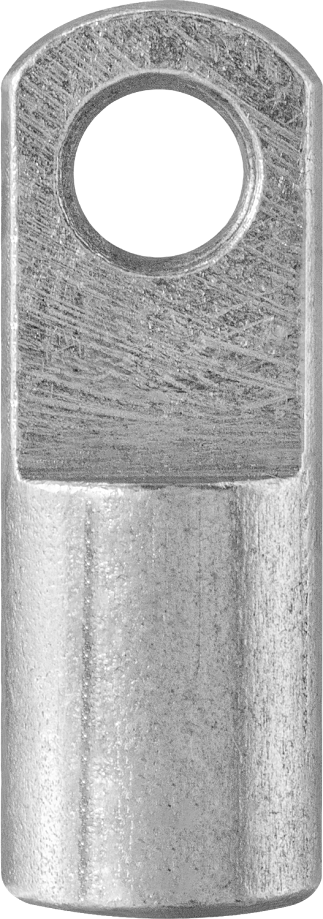

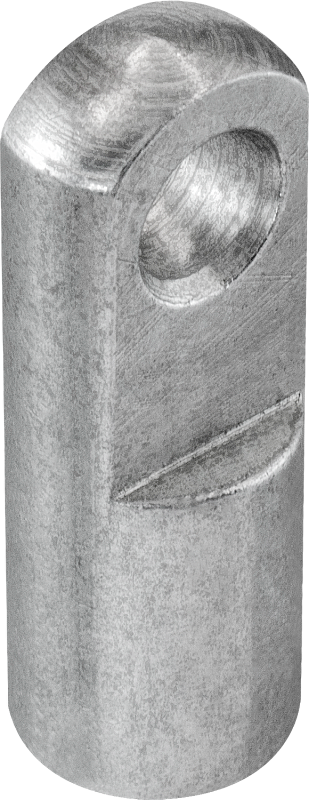

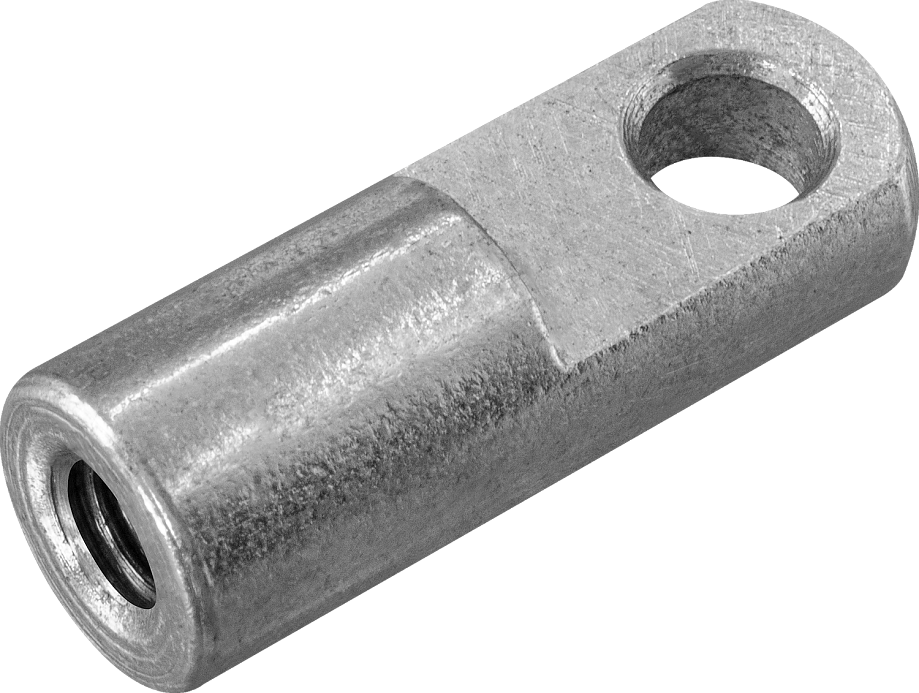

Крепежный элемент TIJ

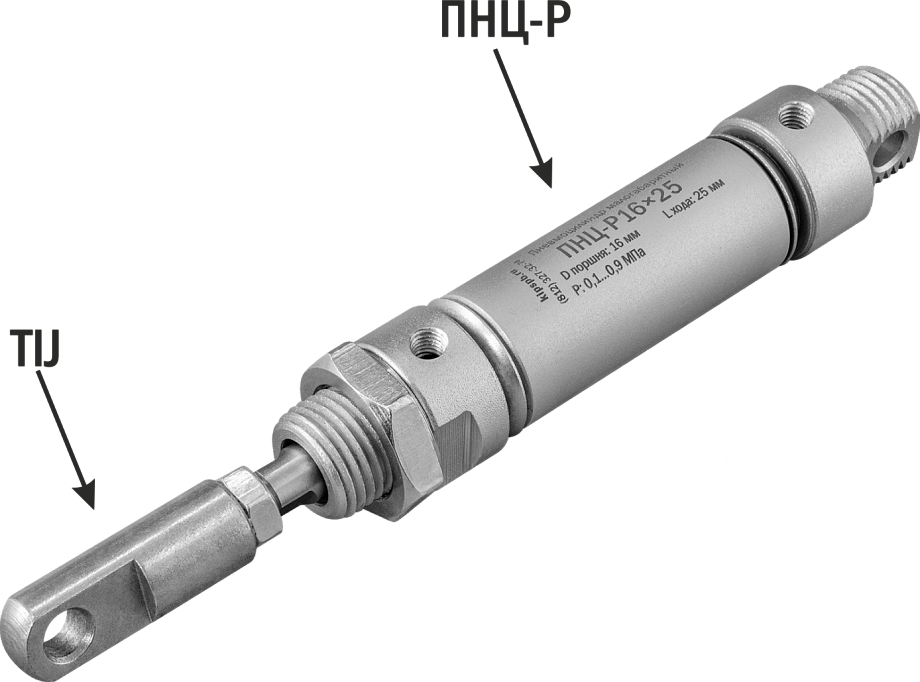

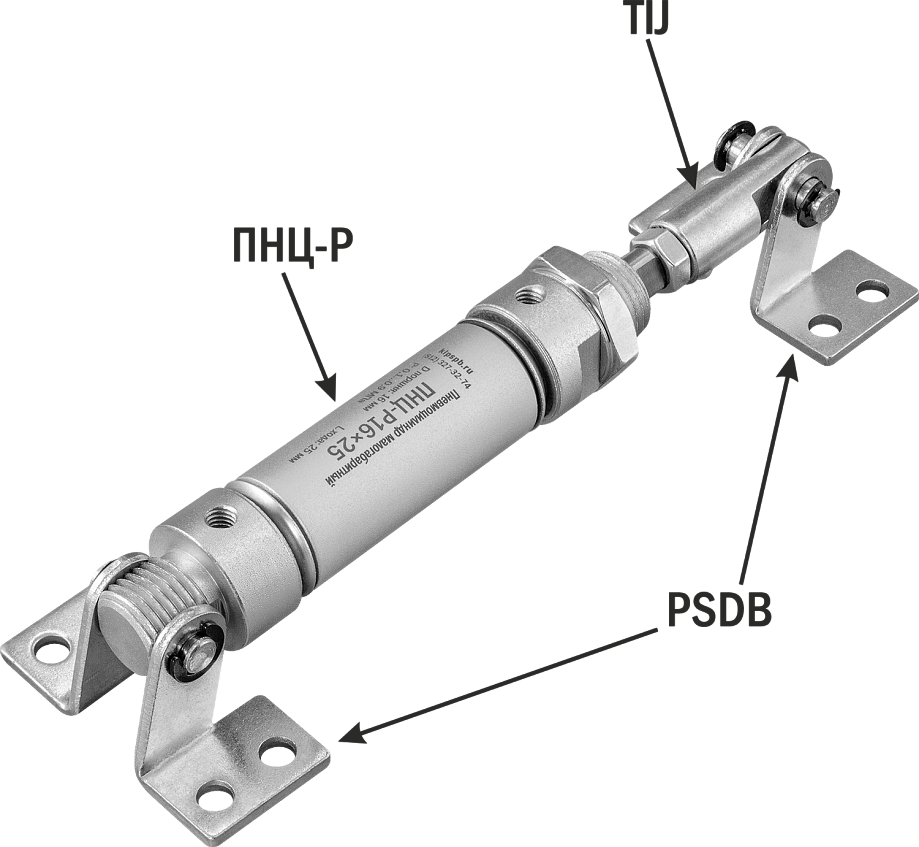

Пневмоцилиндр ПНЦ-Р c крепежами TIJ и PSDB

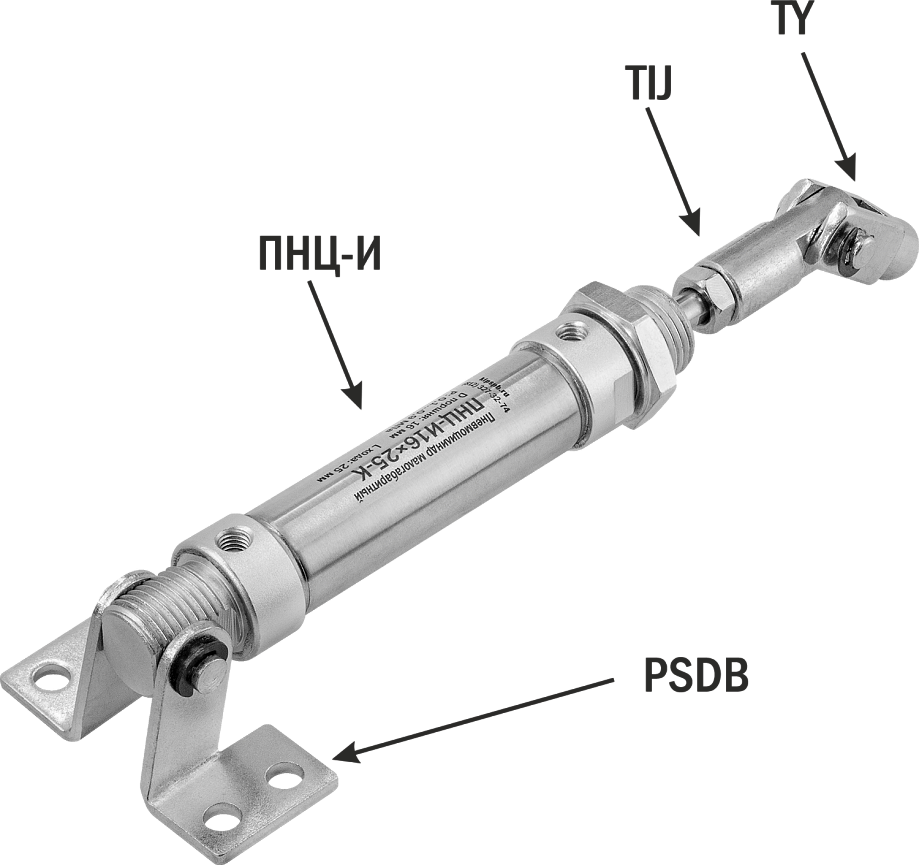

Пневмоцилиндр ПНЦ-И с крепежом TIJ, TY и PSDB

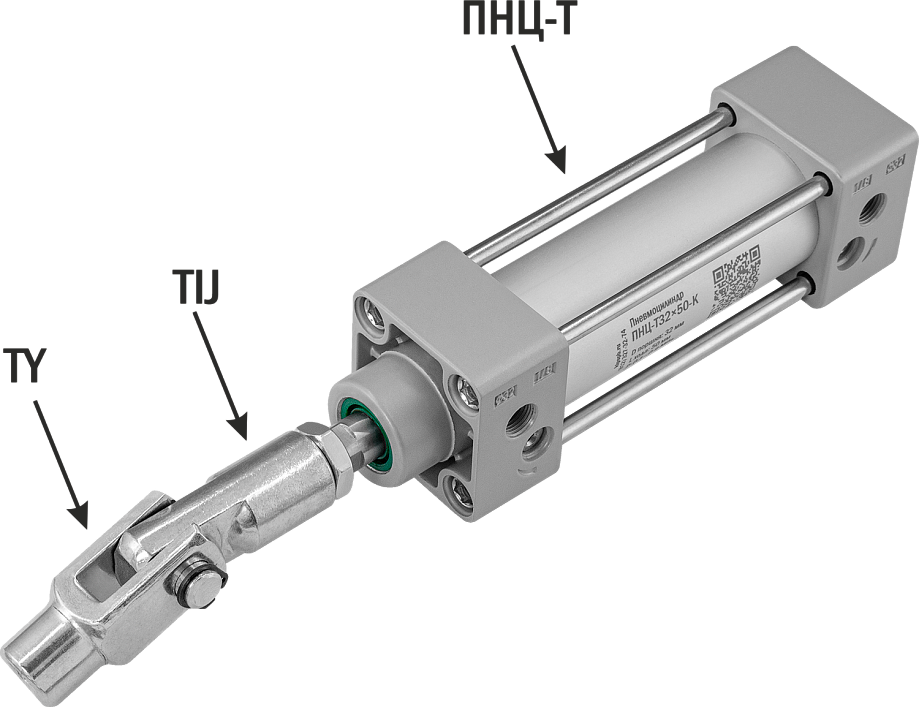

Пневмоцилиндр c крепежами TIJ, PSDB и TY

Крепежный элемент для установки и фиксации пневмоцилиндров на рабочей поверхности пневматической системы, присоединения к штоку пневмоцилиндра исполнительного механизма

Типоразмер (диаметр поршня пневмоцилиндра): 16...250 мм
Диаметр шарнира: 6...40 мм
Резьба: М6...М42
Материал: сталь 30 или чугун
Присоединение к штоку пневмоцилиндра напрямую
Использование в качестве переходника в сборках с другими крепежами (например, TRE, PSDB или TY)
Для пневмоцилиндров ПНЦ-Р, ПНЦ-И, ПНЦ-Т

В закладки

от 98 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (9)
Все модификации ()
Отзывы (0)

Особенности:

Для пневмоцилиндров с резьбой М6...М42 (размер М, см. чертеж) и диаметром поршня 16...250 мм
Для дополнительных крепежей с размером монтажной части свыше 6...40 мм (размер С, см. чертеж) и диаметром шарнира до 6...40 мм (размер D, см. чертеж)

Технические характеристики:

Параметр	Значение
Модель	TIJ-16.M6	TIJ-20.M8	TIJ-25,32.M10	TIJ-40.M12	TIJ-50,63.M16	TIJ-80,100.M20	TIJ-125.M27	TIJ-160,200.M36	TIJ-250.M42
Типоразмер (Диаметр поршня пневмоцилиндра)	16 мм	20 мм	25, 32 мм	40 мм	50, 63 мм	80, 100 мм	125 мм	160, 200 мм	250 мм
Диаметр отверстия (D)	6 мм	8 мм	10 мм	12 мм	16 мм	20 мм	25 мм	30 мм	40 мм
Монтажный размер (С)	6 мм	8 мм	10 мм	12 мм	16 мм	19 мм	33 мм	39 мм	40 мм
Резьба (M)	М6	М8	М10	М12	М16	М20	М27	М36	М42
Материал	Сталь 30				Чугун
Габаритные размеры	33×∅12 мм	42×∅16 мм	53×∅20 мм	63×∅22 мм	75×∅26 мм	100×∅32 мм	125×∅50 мм	141×∅56 мм	180×∅70 мм
Вес	17 г	42 г	81 г	122 г	188 г	368 г	1083 г	1383 г	3244 г

Габаритные размеры

Модель
	Размеры, мм
	A	B	C	D	M	H
TIJ-16.M6	12	17	6	6	M6	33
TIJ-20.М8	16	21	8	8	М8	42
TIJ-25,32.M10	20	30	10	10	M10	53
TIJ-40.M12	22	30	12	12	M12	63
TIJ-50,63.М16	26	40	16	16	М16	75
TIJ-80,100.М20	32	60	19	20	М20	100
TIJ-125.М27	50	67	33	25	М27	125
TIJ-160,200.М36	56	56	39	30	М36	141
TIJ-250.М42	70	98	40	40	М42	180

Версия: 2026-01-19-СДГ

Артикул	Диаметр цилиндра (типоразмер), мм	Резьба	Срок поставки	Стоимость
16 20 25,32 40 50,63 80,100 125 160,200 250	М6 M8 M10 M12 M16 М20 М27 М36 М42

Артикул	Модель	Диаметр цилиндра (типоразмер), мм	Резьба	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Модель	Диаметр цилиндра (типоразмер), мм	Резьба	Срок поставки	Стоимость
V60114	TIJ-16.M6	16	М6	Со склада	98 руб. – +
V60115	TIJ-20.М8	20	M8	Со склада	133 руб. – +
V60116	TIJ-25,32.M10	25,32	M10	Со склада	187 руб. – +
V60117	TIJ-40.M12	40	M12	Со склада	296 руб. – +
V60118	TIJ-50,63.М16	50,63	M16	Со склада	332 руб. – +
V60119	TIJ-80,100.М20	80,100	М20	Со склада	488 руб. – +
V60120	TIJ-125.М27	125	М27	Со склада	1318 руб. – +
V60121	TIJ-160,200.М36	160,200	М36	Со склада	2106 руб. – +
V60122	TIJ-250.М42	250	М42	Со склада	6778 руб. – +

Артикул	Модель	Диаметр цилиндра (типоразмер), мм	Резьба	Срок поставки	Стоимость
V60114	TIJ-16.M6	16	М6	Со склада	98 руб. – +
V60115	TIJ-20.М8	20	M8	Со склада	133 руб. – +
V60116	TIJ-25,32.M10	25,32	M10	Со склада	187 руб. – +
V60117	TIJ-40.M12	40	M12	Со склада	296 руб. – +
V60118	TIJ-50,63.М16	50,63	M16	Со склада	332 руб. – +
V60119	TIJ-80,100.М20	80,100	М20	Со склада	488 руб. – +
V60120	TIJ-125.М27	125	М27	Со склада	1318 руб. – +
V60121	TIJ-160,200.М36	160,200	М36	Со склада	2106 руб. – +
V60122	TIJ-250.М42	250	М42	Со склада	6778 руб. – +
