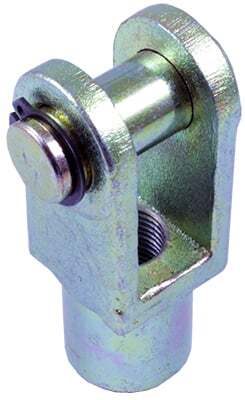

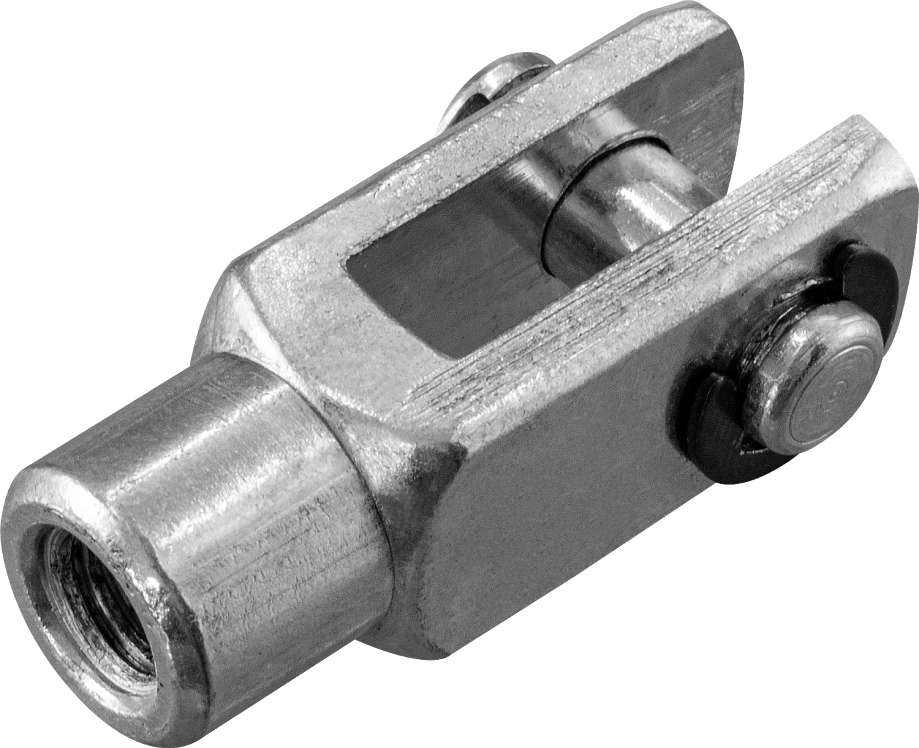

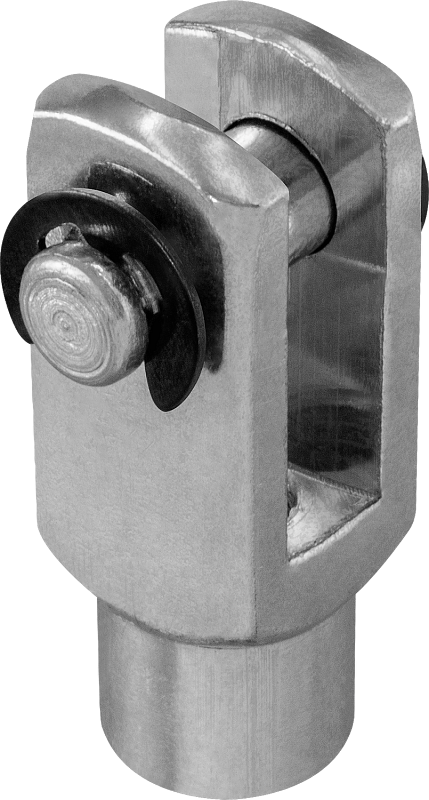

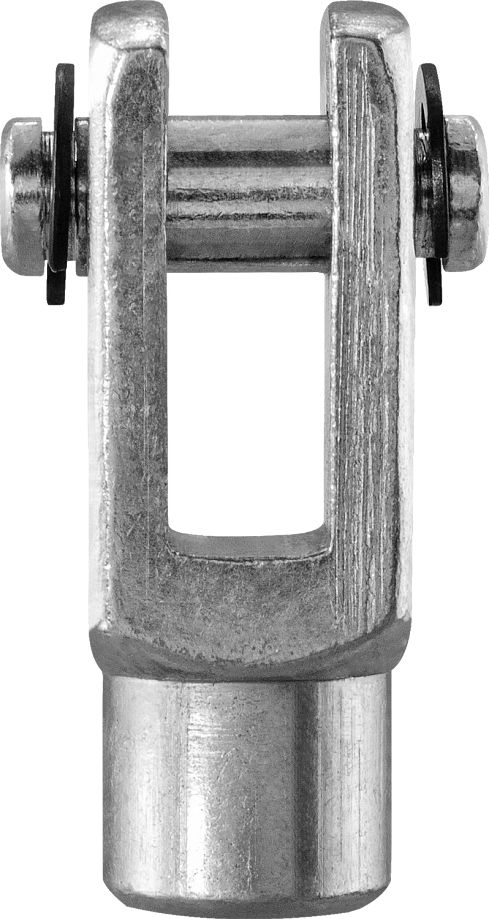

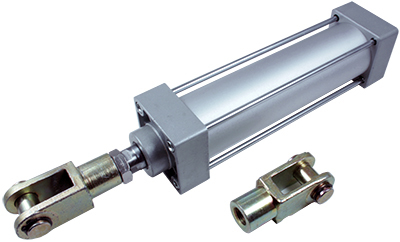

Крепежный элемент TY

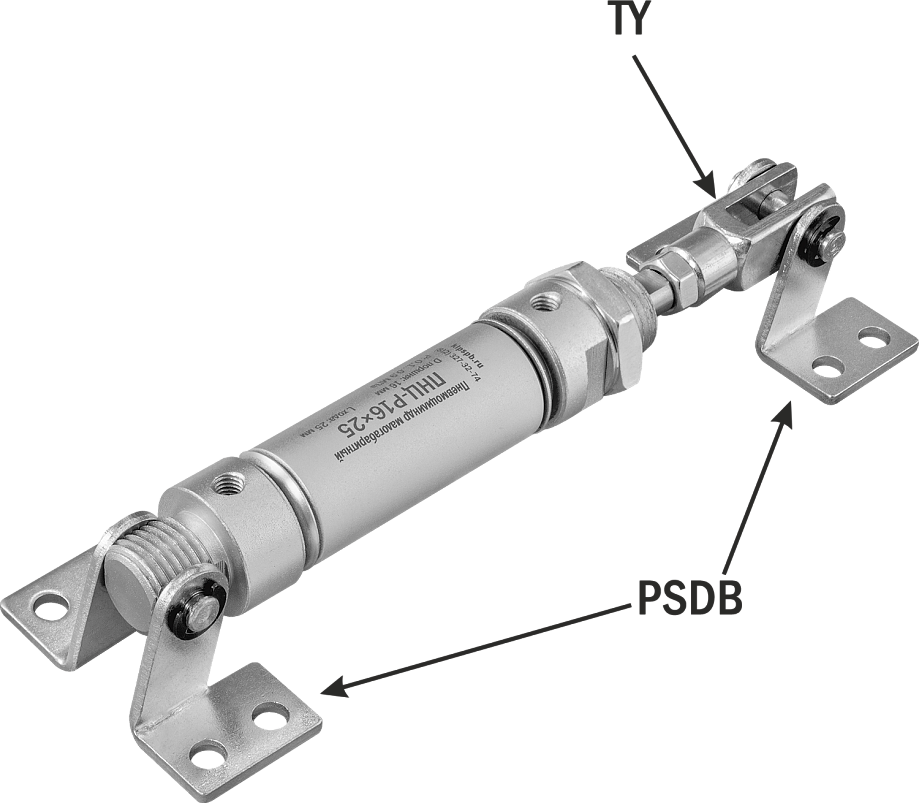

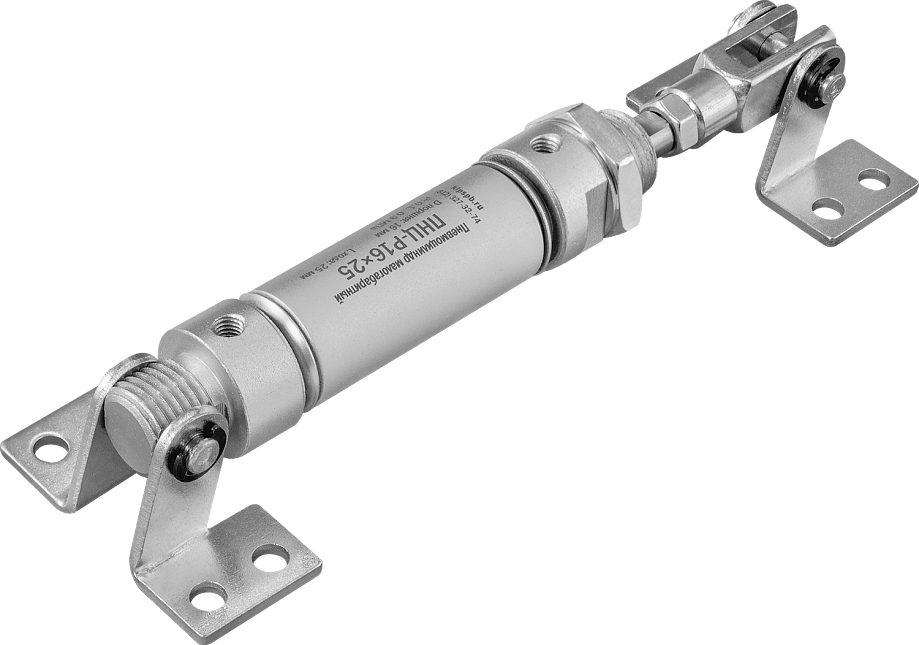

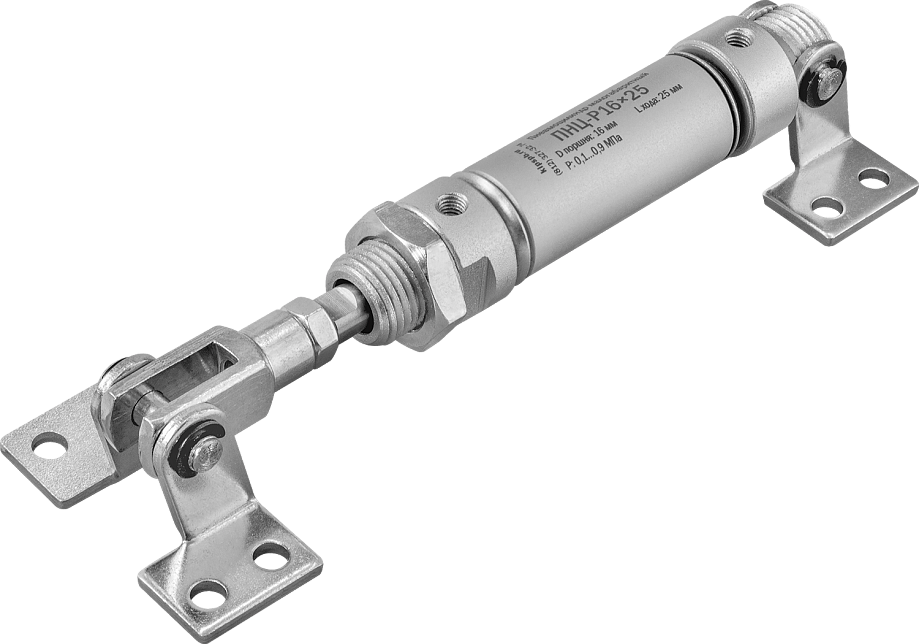

Пневмоцилиндр ПНЦ-Р c крепежами TY и PSDB

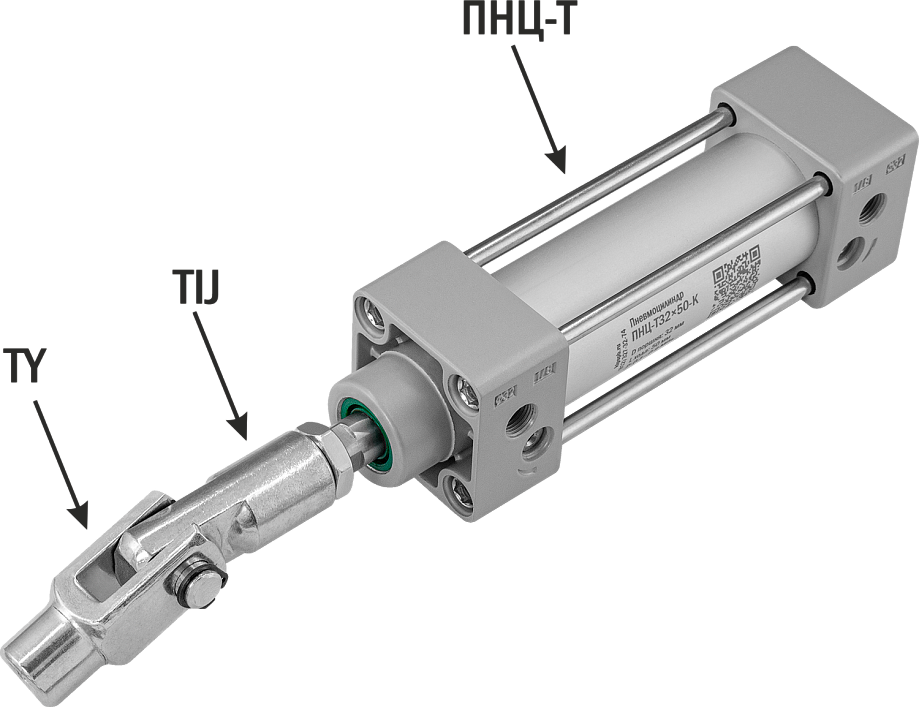

Пневмоцилиндр ПНЦ-Т c крепежами TY и TIJ

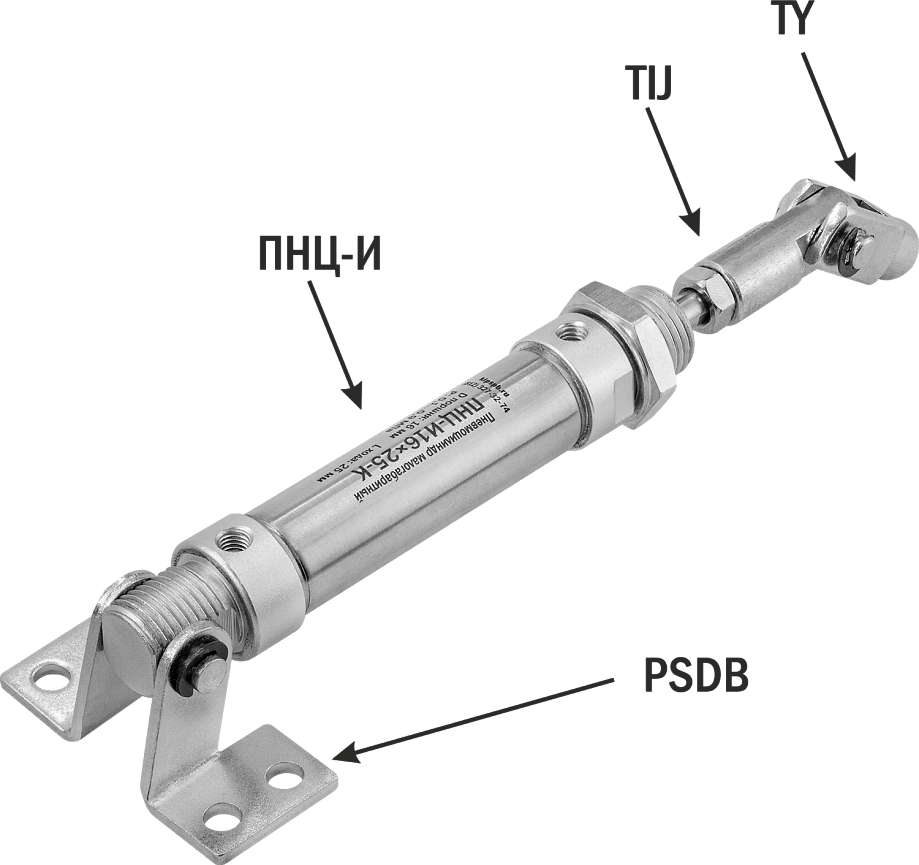

Пневмоцилиндр ПНЦ-И c крепежами TY, TIJ и PSDB

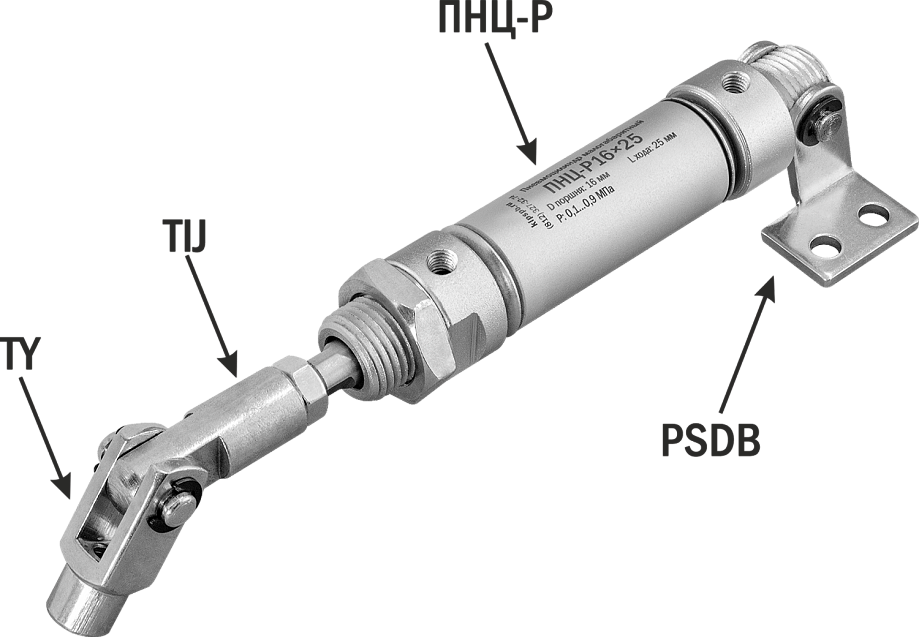

Пневмоцилиндр ПНЦ-Р c крепежами TY, TIJ и PSDB

Крепежный элемент для установки и фиксации пневмоцилиндров на рабочей поверхности пневматической системы, присоединения к штоку пневмоцилиндра исполнительного механизма

Типоразмер (диаметр поршня пневмоцилиндра): 16...200 мм
Диаметр шарнира: 6...29 мм
Резьба: М6...М36
Материал: сталь 30 или чугун
Присоединение к штоку пневмоцилиндра напрямую
Использование в качестве переходника в сборках с другими крепежами (например, TRE, PSDB или TIJ)
Для цилиндров ПНЦ-Р, ПНЦ-И, ПНЦ-Т

В закладки

от 168 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (8)
Все модификации ()
Отзывы (0)

Особенности:

Для пневмоцилиндров с диаметром поршня 16...200 мм и резьбой М6...М36 (размер М, см. чертеж)
Для дополнительных крепежей с размером монтажной части до 6...40 мм (размер А, см. чертеж) и диаметром отверстия свыше 6...29 мм (размер d, см. чертеж)

Технические характеристики:

Параметр	Значение
Модель	TY-16.M6	TY-20.M8	TY-25,32.М10	TY-40.M12	TY-50,63.М16	TY-80,100.М20	TY-125.М27	TY-160,200.М36
Типоразмер (Диаметр поршня пневмоцилиндра)	16 мм	20 мм	25 мм, 32 мм	40 мм	50 мм, 63 мм	80 мм, 100 мм	125 мм	160 мм, 200 мм
Диаметр шарнира (d)	6 мм	8 мм	10 мм	12 мм	16 мм	20 мм	24 мм	29 мм
Монтажный размер (А)	6 мм	8 мм	10 мм	12 мм	18 мм	22 мм	35 мм	40 мм
Резьба	M6	M8	M10	M12	M16	М20	М27	М36
Материал	Сталь 30				Чугун
Габаритные размеры	34×18×12 мм	41×22×16 мм	52×27×20 мм	63×33×25 мм	77×42×30 мм	96×50×37 мм	113×70×54 мм	151×87×64 мм
Вес	21 г	47 г	87 г	150 г	258 г	455 г	907 г	1772 г

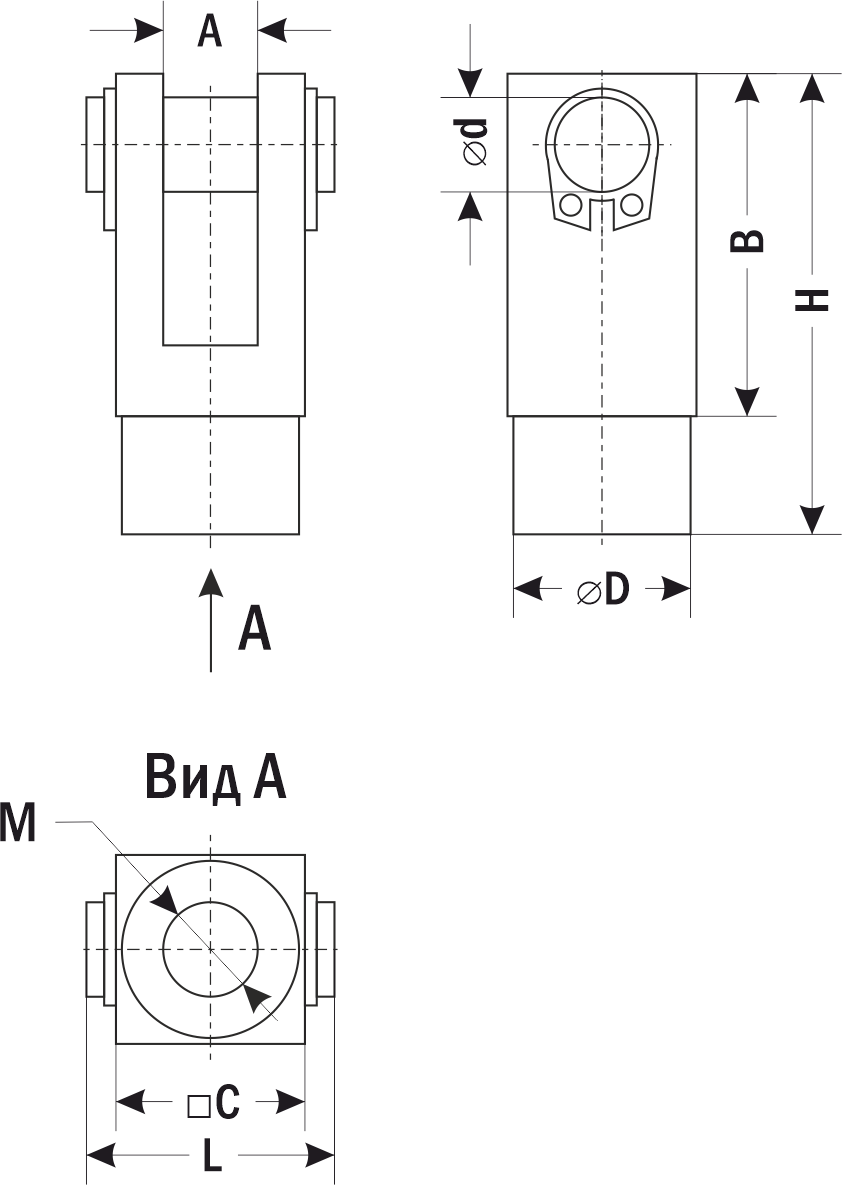

Габаритные размеры

Модель	Размеры, мм
Модель	A	B	C	D	d	H	L	M
TY-16.M6	6	25	12	11	6	34	18	M6
TY-20.M8	8	31	16	15	8	41	22	М8
TY-25,32.M10	10	35	20	18	10	52	27	M10
TY-40.M12	12	43	25	22	12	63	33	M12
TY-50,63.М16	18	56	30	26	16	77	42	М16
TY-80,100.М20	22	67	37	29	20	96	50	М20
TY-125.М27	35	83	54	38	24	113	70	М27
TY-160,200.М36	40	110	64	50	29	151	87	М36

Версия: 2026-01-19-СДГ

Артикул	Диаметр цилиндра (типоразмер), мм	Резьба	Срок поставки	Стоимость
16 20 25,32 40 50,63 80,100 125 160,200	М6 М8 M10 M12 M16 М20 М27 М36

Артикул	Модель	Диаметр цилиндра (типоразмер), мм	Резьба	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Модель	Диаметр цилиндра (типоразмер), мм	Резьба	Срок поставки	Стоимость
O98769	TY-16.M6	16	М6	Со склада	168 руб. – +
O98770	TY-20.M8	20	М8	Со склада	183 руб. – +
O98771	TY-25,32.М10	25,32	M10	Со склада	254 руб. – +
O98772	TY-40.M12	40	M12	Со склада	296 руб. – +
O98773	TY-50,63.М16	50,63	M16	Со склада	367 руб. – +
O98774	TY-80,100.М20	80,100	М20	Со склада	616 руб. – +
O98775	TY-125.М27	125	М27	Со склада	1427 руб. – +
O98776	TY-160,200.М36	160,200	М36	Со склада	2180 руб. – +

Артикул	Модель	Диаметр цилиндра (типоразмер), мм	Резьба	Срок поставки	Стоимость
O98769	TY-16.M6	16	М6	Со склада	168 руб. – +
O98770	TY-20.M8	20	М8	Со склада	183 руб. – +
O98771	TY-25,32.М10	25,32	M10	Со склада	254 руб. – +
O98772	TY-40.M12	40	M12	Со склада	296 руб. – +
O98773	TY-50,63.М16	50,63	M16	Со склада	367 руб. – +
O98774	TY-80,100.М20	80,100	М20	Со склада	616 руб. – +
O98775	TY-125.М27	125	М27	Со склада	1427 руб. – +
O98776	TY-160,200.М36	160,200	М36	Со склада	2180 руб. – +
