Производитель | Camozzi | Festo | EMC | SMC | Airtac |
Модель/серия | Серия 60 | DSBC | TBC | C96 | SC |
Параметр | Значение |
Тип цилиндра
| Двустороннего действия |
Рабочая среда
| Очищенный воздух (тонкость очистки 25 мкм) |
Рабочее давление | 0,1…0,9 МПа |
Максимальное допустимое давление
| 1,35 МПа |
Диаметр поршня
| 32 мм, 40 мм, 50 мм, 63 мм, 80 мм, 100 мм, 125 мм, 160 мм, 200 мм, 250 мм
|
Присоединение
| G⅛"...G¾" |
Скорость хода поршня
| 50…800 мм/с |
Длина хода штока
| 25…1000 мм |
Рабочая температура
| −5…+70°C |
Материал:
– корпуса – поршня – штока – уплотнения |
Анодированный алюминий Алюминиевый сплав Сталь с твердым хромовым покрытием NBR |
Стандарт
| ISO 6431
|
Габаритные размеры:
- ПНЦ-Т32 - ПНЦ-Т40 - ПНЦ-Т50 - ПНЦ-Т63 - ПНЦ-Т80 - ПНЦ-Т100 - ПНЦ-Т125 - ПНЦ-Т160 - ПНЦ-Т200 - ПНЦ-Т250 |
45×45×140 мм 50×50×142 мм 62×62×150 мм 75×75×153 мм 94×94×182 мм 112×112×188 мм 139,5×139,5×250 мм 180×180×285 мм 220×220×347 мм 282×282×389 мм |

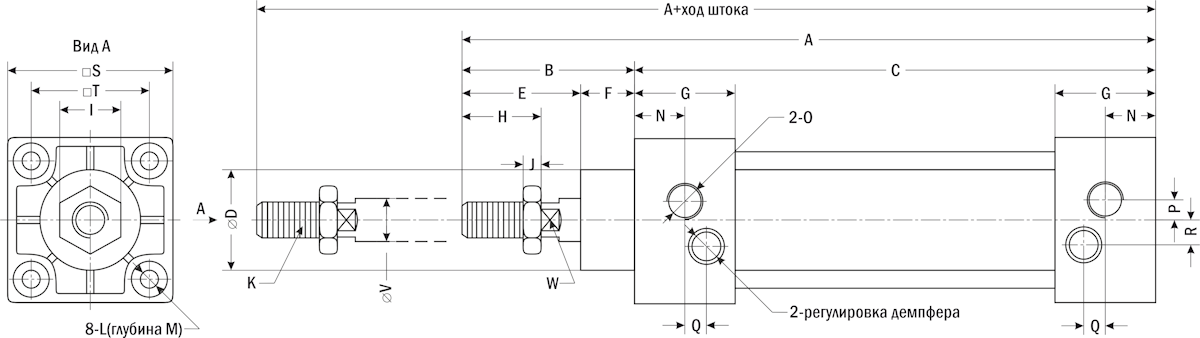

Габаритные размеры |
![]() |
Диаметр, мм
| Размеры, мм
| ||||||||||
A
| B
| C
| D
| E
| F
| G
| H
| I
| J
| K
| |
32
| 140
| 47
| 93
| 28
| 32
| 15
| 27,5
| 22
| 17
| 6
| M10×1,25 |
40
| 142
| 49
| 93
| 32
| 34
| 15
| 27,5
| 24
| 17
| 7
| М12×1,25
|
50
| 150
| 57
| 93
| 38
| 42
| 15
| 27,5
| 32
| 23
| 8
| М16×1,5
|
63
| 153
| 57
| 96
| 28
| 42
| 15
| 27,5
| 32
| 23
| 8
| М16×1,5
|
80
| 182
| 75
| 107
| 47
| 54
| 21
| 33
| 40
| 26
| 10
| М20×1,5
|
100
| 188
| 75
| 113
| 47
| 54
| 21
| 33
| 40
| 26
| 10
| М20×1,5 |
125
| 250
| 104
| 145
| 60
| 72
| 32
| 40
| 49
| 40
| 13
| М27×2,0 |
160
| 285
| 115
| 170
| 65
| 85
| 30
| 50
| 60
| 55
| 15
| М36×2,0 |
200
| 347
| 167
| 180
| 75
| 100
| 67
| 50
| 72
| 55
| 18
| М36×2,0 |
250
| 389
| 189
| 200
| 90
| 111
| 78
| 58
| 84
| 65
| 21
| М42×2,0 |
Диаметр, мм
| Размеры, мм
| ||||||||||
L
| M
| N
| O
| P
| Q
| R
| S
| T
| V
| W
| |
32
| М6×1
| 9,5
| 13,7
| G⅛"
| 3,5
| 7,5
| 7
| 45
| 33
| 12
| 10
|
40
| М6×1
| 9,5
| 13,5
| G¼"
| 6
| 8,2
| 9
| 50
| 37
| 16
| 14
|
50
| М6×1
| 9,5
| 13,5 | G¼"
| 8,5
| 8,2
| 9
| 62
| 47
| 20
| 17
|
63
| М8×1,25
| 9,5
| 13,5 | G⅜"
| 7
| 8,2
| 8,5
| 75
| 56
| 20
| 17
|
80
| М10×1,25
| 11,5
| 16,5
| G⅜"
| 10
| 9,5
| 14
| 94
| 70
| 25
| 22
|
100
| М10×1,25
| 11,5
| 16,5 | G½"
| 11
| 9,5
| 14
| 112
| 84
| 25
| 22
|
125
| М12×1,25 | 19
| 21
| G½" | 14
| – | 16,5
| 139,5
| 111
| – | 30
|
160
| М16×1,5 | 26
| 25
| G½" | – | – | – | 180
| 140
| – | 36
|
200
| М16×1,5 | 24
| 25
| G¾" | 15
| – | 15
| 220
| 175
| – | 36
|
250
| М20×1,5 | 25
| 31
| – | 22
| – | 22
| 282
| 220
| – | 46
|
Документ | Дата изменения | Размер | Файл |
Руководство по эксплуатации | 17.01.2023 | 0.51 Мб | ![]() |
Артикул | Диаметр поршня, мм | Длина хода, мм | Магнит | Срок поставки | Стоимость |
---|---|---|---|---|---|
Артикул | Модель | Диаметр поршня, мм | Длина хода, мм | Магнит | Срок поставки | Стоимость |
---|
Артикул | Свойства | Срок поставки | Стоимость |
---|
Артикул | Свойства | Срок поставки | Стоимость |
---|
Артикул | Модель | Диаметр поршня, мм | Длина хода, мм | Магнит | Срок поставки | Стоимость |
---|---|---|---|---|---|---|
K64942 | ПНЦ-Т32х75-К | 32 | 75 | Да | Со склада | 2124 руб. |
K64952 | ПНЦ-Т32х100-К | 32 | 100 | Да | Со склада | 2255 руб. |
K64972 | ПНЦ-Т32х150-К | 32 | 150 | Да | Со склада | 2465 руб. |
K64992 | ПНЦ-Т32х200-К | 32 | 200 | Да | Со склада | 2684 руб. |
K65012 | ПНЦ-Т32х300-К | 32 | 300 | Да | Со склада | 2868 руб. |
K65042 | ПНЦ-Т32х500-К | 32 | 500 | Да | Со склада | 3849 руб. |
K64923 | ПНЦ-Т40х25-К | 40 | 25 | Да | Со склада | 2343 руб. |
K64933 | ПНЦ-Т40х50-К | 40 | 50 | Да | Со склада | 2426 руб. |
K65123 | ПНЦ-Т40х75 | 40 | 75 | Нет | Со склада | 2497 руб. |
K64953 | ПНЦ-Т40х100-К | 40 | 100 | Да | Со склада | 3258 руб. |
K64963 | ПНЦ-Т40х125-К | 40 | 125 | Да | Со склада | 2947 руб. |
K64973 | ПНЦ-Т40х150-К | 40 | 150 | Да | Со склада | 3070 руб. |
K64993 | ПНЦ-Т40х200-К | 40 | 200 | Да | Со склада | 3827 руб. |
K65013 | ПНЦ-Т40х300-К | 40 | 300 | Да | Со склада | 4546 руб. |
K65033 | ПНЦ-Т40х400-К | 40 | 400 | Да | Со склада | 4410 руб. |
K65043 | ПНЦ-Т40х500-К | 40 | 500 | Да | Со склада | 5877 руб. |
K64934 | ПНЦ-Т50х50-К | 50 | 50 | Да | Со склада | 3521 руб. |
K64944 | ПНЦ-Т50х75-К | 50 | 75 | Да | Со склада | 3030 руб. |
K64954 | ПНЦ-Т50х100-К | 50 | 100 | Да | Со склада | 3753 руб. |
K64964 | ПНЦ-Т50х125-К | 50 | 125 | Да | Со склада | 3902 руб. |
K64974 | ПНЦ-Т50х150-К | 50 | 150 | Да | Со склада | 3416 руб. |
K64984 | ПНЦ-Т50х175-К | 50 | 175 | Да | Со склада | 3591 руб. |
K64994 | ПНЦ-Т50х200-К | 50 | 200 | Да | Со склада | 4515 руб. |
K65174 | ПНЦ-Т50х200 | 50 | 200 | Нет | Со склада | 4415 руб. |
K65004 | ПНЦ-Т50х250-К | 50 | 250 | Да | Со склада | 4064 руб. |
K65014 | ПНЦ-Т50х300-К | 50 | 300 | Да | Со склада | 4366 руб. |
K65194 | ПНЦ-Т50х300 | 50 | 300 | Нет | Со склада | 4266 руб. |
K65034 | ПНЦ-Т50х400-К | 50 | 400 | Да | Со склада | 5803 руб. |
K65214 | ПНЦ-Т50х400 | 50 | 400 | Нет | Со склада | 5344 руб. |
K65044 | ПНЦ-Т50х500-К | 50 | 500 | Да | Со склада | 5356 руб. |
K65054 | ПНЦ-Т50х600-К | 50 | 600 | Да | Со склада | 6854 руб. |
K65074 | ПНЦ-Т50х800-К | 50 | 800 | Да | Со склада | 6994 руб. |
K64935 | ПНЦ-Т63х50-К | 63 | 50 | Да | Со склада | 4243 руб. |
K64945 | ПНЦ-Т63х75-К | 63 | 75 | Да | Со склада | 4261 руб. |
K64955 | ПНЦ-Т63х100-К | 63 | 100 | Да | Со склада | 3849 руб. |
K64965 | ПНЦ-Т63х125-К | 63 | 125 | Да | Со склада | 4064 руб. |
K64975 | ПНЦ-Т63х150-К | 63 | 150 | Да | Со склада | 4235 руб. |
K64985 | ПНЦ-Т63х175-К | 63 | 175 | Да | Со склада | 5290 руб. |
K64995 | ПНЦ-Т63х200-К | 63 | 200 | Да | Со склада | 5483 руб. |
K65005 | ПНЦ-Т63х250-К | 63 | 250 | Да | Со склада | 5960 руб. |
K65015 | ПНЦ-Т63х300-К | 63 | 300 | Да | Со склада | 5356 руб. |
K65035 | ПНЦ-Т63х400-К | 63 | 400 | Да | Со склада | 6101 руб. |
K65045 | ПНЦ-Т63х500-К | 63 | 500 | Да | Со склада | 6863 руб. |
K65055 | ПНЦ-Т63х600-К | 63 | 600 | Да | Со склада | 7555 руб. |
K64936 | ПНЦ-Т80х50-К | 80 | 50 | Да | Со склада | 5356 руб. |
K64946 | ПНЦ-Т80х75-К | 80 | 75 | Да | Со склада | 5444 руб. |
K64956 | ПНЦ-Т80х100-К | 80 | 100 | Да | Со склада | 5746 руб. |
K64966 | ПНЦ-Т80х125-К | 80 | 125 | Да | Со склада | 6013 руб. |
K64976 | ПНЦ-Т80х150-К | 80 | 150 | Да | Со склада | 6219 руб. |
K64996 | ПНЦ-Т80х200-К | 80 | 200 | Да | Со склада | 6845 руб. |
K65006 | ПНЦ-Т80х250-К | 80 | 250 | Да | Со склада | 7467 руб. |
K65016 | ПНЦ-Т80х300-К | 80 | 300 | Да | Со склада | 8102 руб. |
K65196 | ПНЦ-Т80х300 | 80 | 300 | Нет | Со склада | 7972 руб. |
K65036 | ПНЦ-Т80х400-К | 80 | 400 | Да | Со склада | 9149 руб. |
K65046 | ПНЦ-Т80х500-К | 80 | 500 | Да | Со склада | 10310 руб. |
K65056 | ПНЦ-Т80х600-К | 80 | 600 | Да | Со склада | 13551 руб. |
K64937 | ПНЦ-Т100х50-К | 100 | 50 | Да | Со склада | 8067 руб. |
K65117 | ПНЦ-Т100х50 | 100 | 50 | Нет | Со склада | 6592 руб. |
K64947 | ПНЦ-Т100х75-К | 100 | 75 | Да | Со склада | 8545 руб. |
K65127 | ПНЦ-Т100х75 | 100 | 75 | Нет | Со склада | 6977 руб. |
K64957 | ПНЦ-Т100х100-К | 100 | 100 | Да | Со склада | 8689 руб. |
K64977 | ПНЦ-Т100х150-К | 100 | 150 | Да | Со склада | 7949 руб. |
K64997 | ПНЦ-Т100х200-К | 100 | 200 | Да | Со склада | 8457 руб. |
K65007 | ПНЦ-Т100х250-К | 100 | 250 | Да | Со склада | 9320 руб. |
K65037 | ПНЦ-Т100х400-К | 100 | 400 | Да | Со склада | 11173 руб. |
K65047 | ПНЦ-Т100х500-К | 100 | 500 | Да | Со склада | 12421 руб. |
K65057 | ПНЦ-Т100х600-К | 100 | 600 | Да | Со склада | 16253 руб. |
K64938 | ПНЦ-Т125х50-К | 125 | 50 | Да | Со склада | 11260 руб. |
K64958 | ПНЦ-Т125х100-К | 125 | 100 | Да | Со склада | 12627 руб. |
K64978 | ПНЦ-Т125х150-К | 125 | 150 | Да | Со склада | 13240 руб. |
K64998 | ПНЦ-Т125х200-К | 125 | 200 | Да | Со склада | 14357 руб. |
K65008 | ПНЦ-Т125х250-К | 125 | 250 | Да | Со склада | 15137 руб. |
K65018 | ПНЦ-Т125х300-К | 125 | 300 | Да | Со склада | 16039 руб. |
K65038 | ПНЦ-Т125х400-К | 125 | 400 | Да | Со склада | 17550 руб. |
K65048 | ПНЦ-Т125х500-К | 125 | 500 | Да | Со склада | 19617 руб. |
K65058 | ПНЦ-Т125х600-К | 125 | 600 | Да | Со склада | 21212 руб. |
K65049 | ПНЦ-Т160х500-К | 160 | 500 | Да | Со склада | 44864 руб. |
K65080 | ПНЦ-Т200х800-К | 200 | 800 | Да | Со склада | 79457 руб. |
