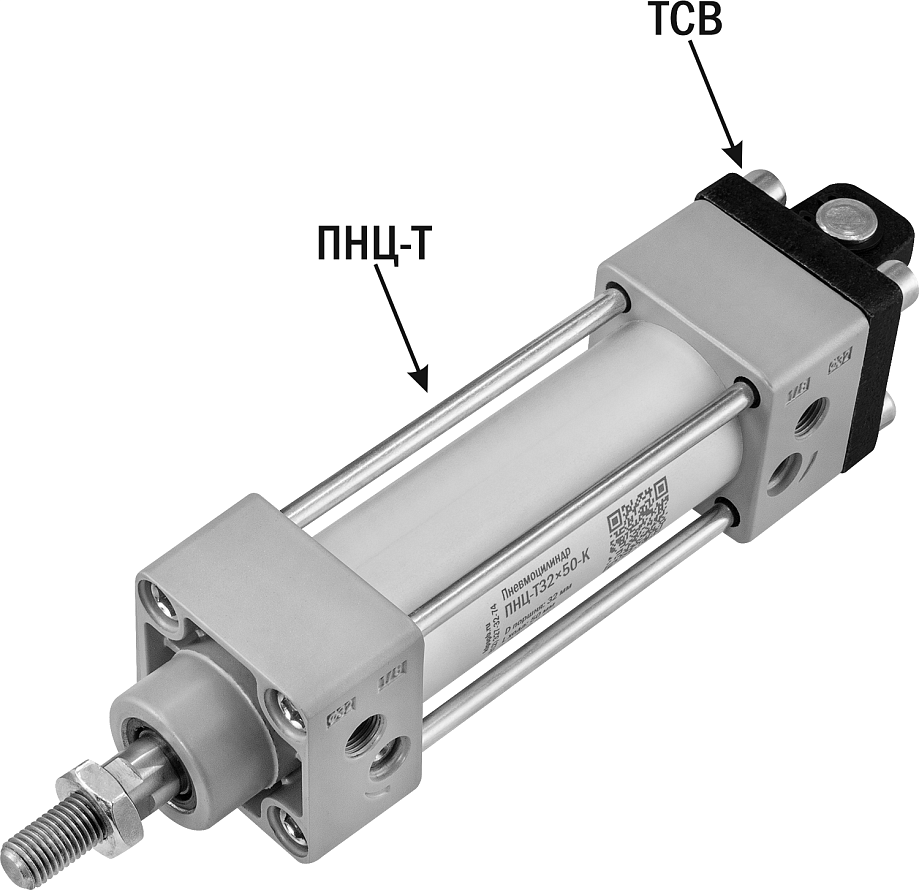

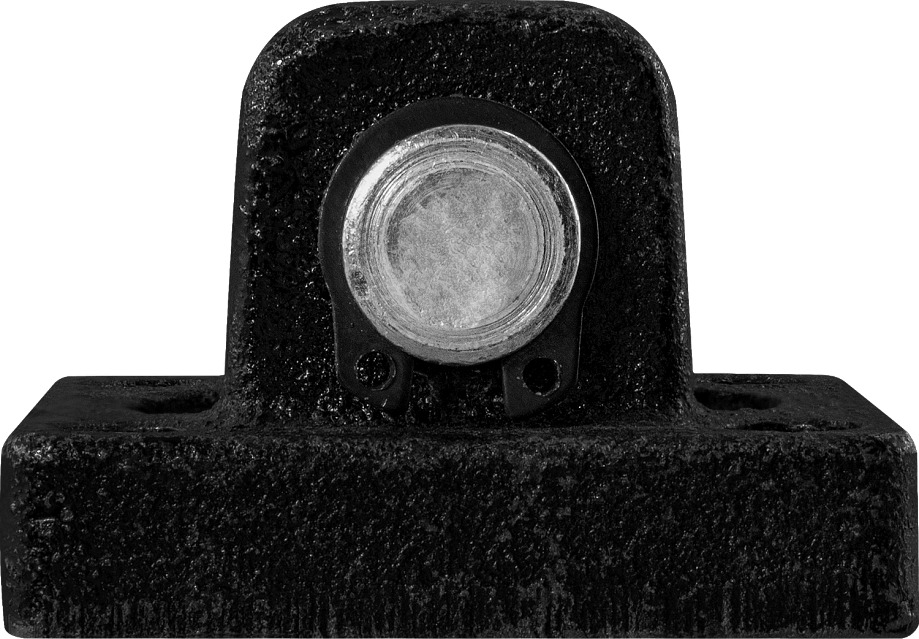

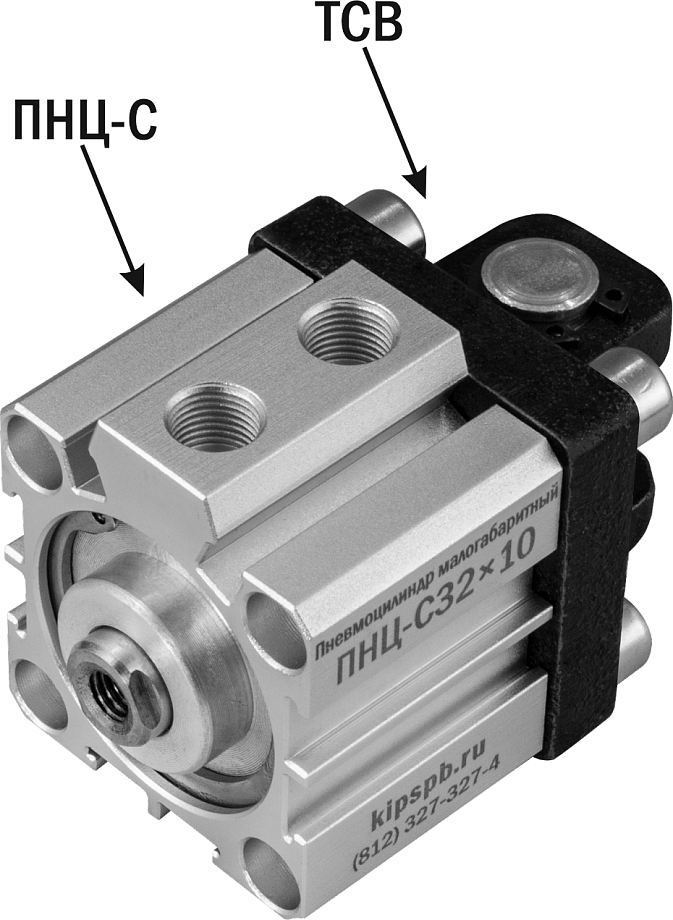

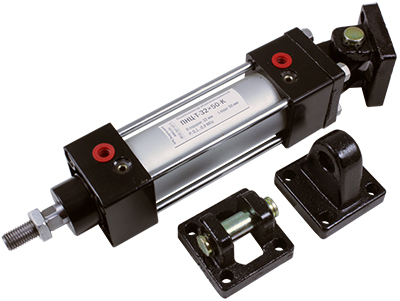

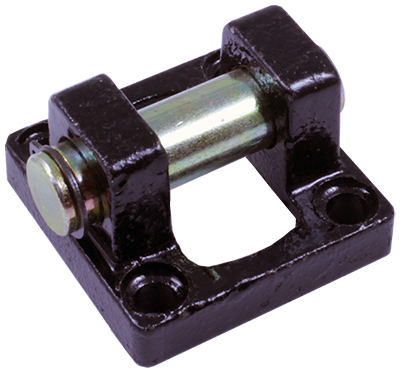

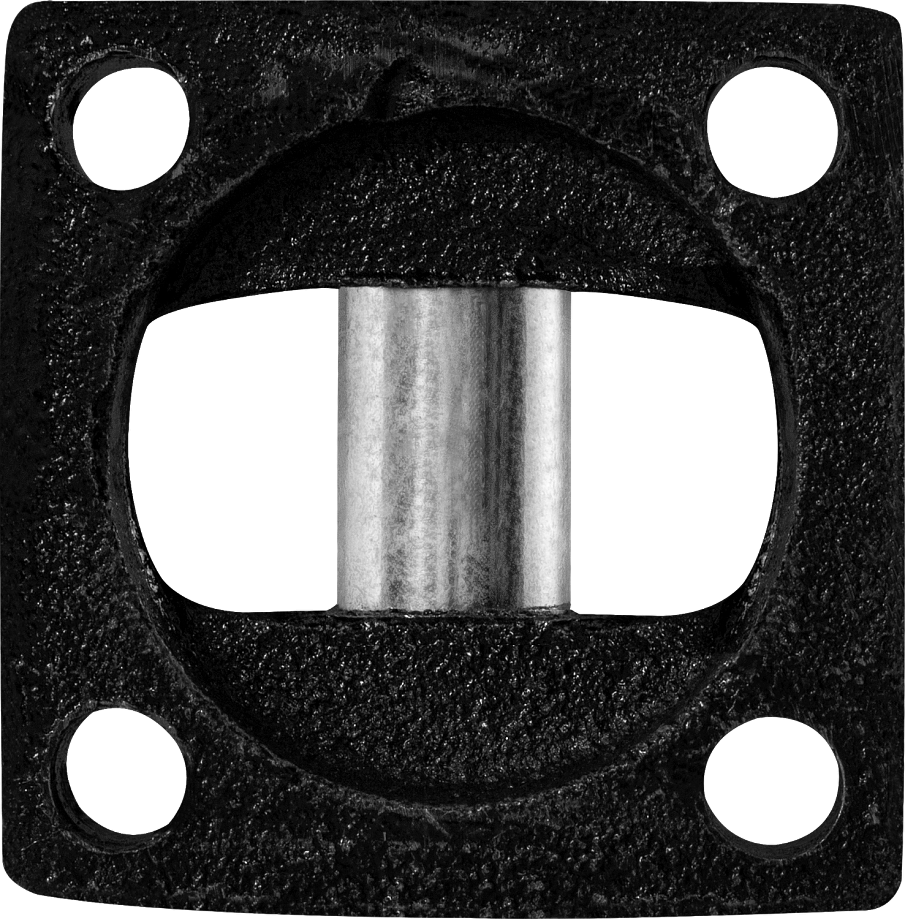

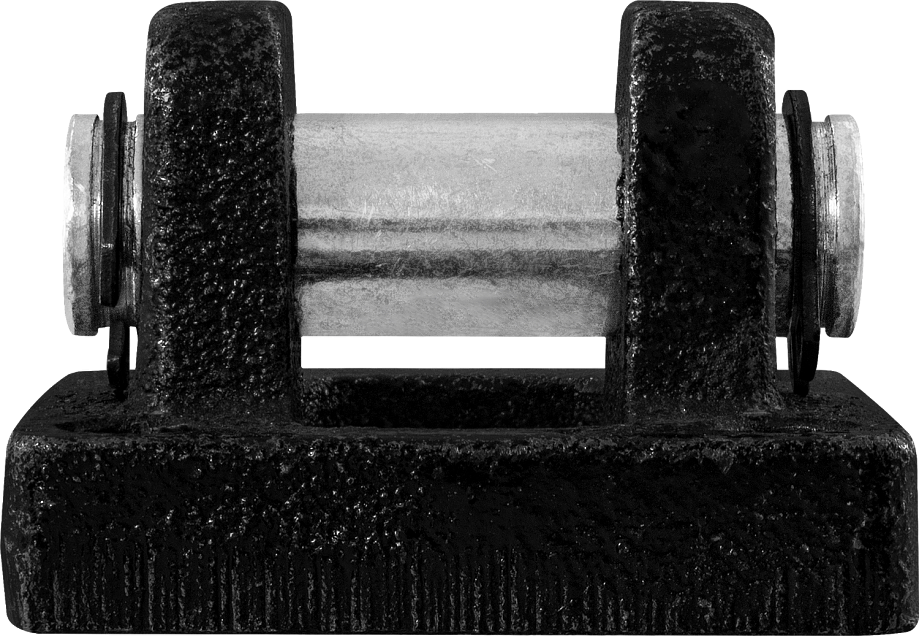

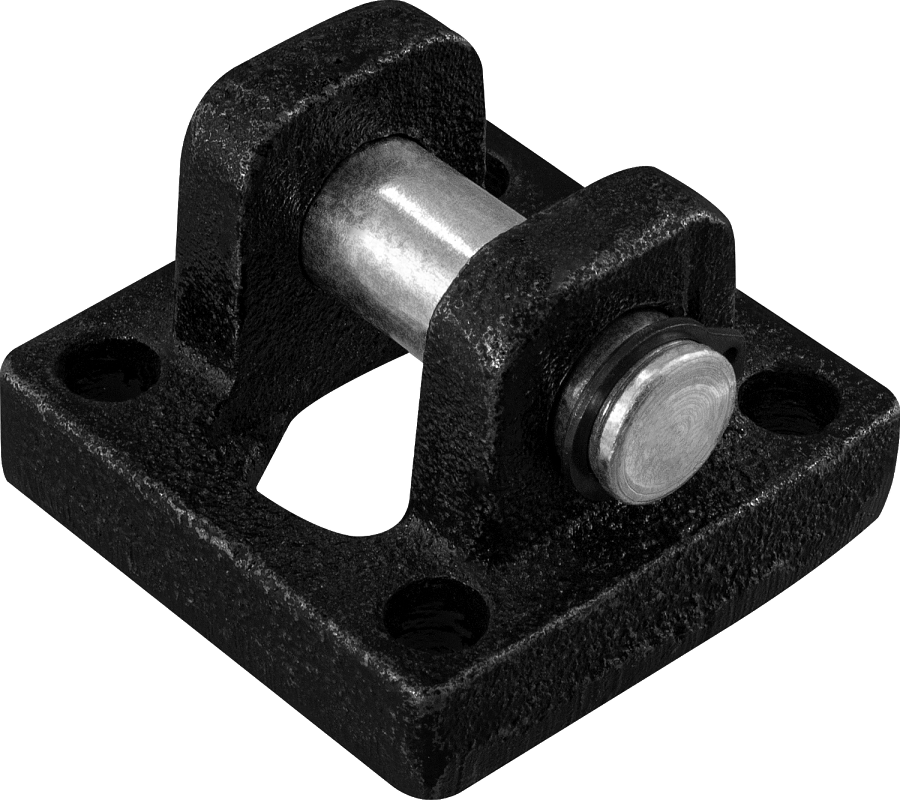

Крепежный элемент TCB для установки и фиксации пневмоцилиндров на рабочей поверхности пневматической системы, присоединения к торцевой части пневмоцилиндра исполнительного механизма системы
Особенности:
- Для пневмоцилиндров с диаметром поршня 32...200 мм
- Для дополнительных крепежей с диаметром монтажного отверстия свыше 12...30 мм (размер F, см. чертеж)

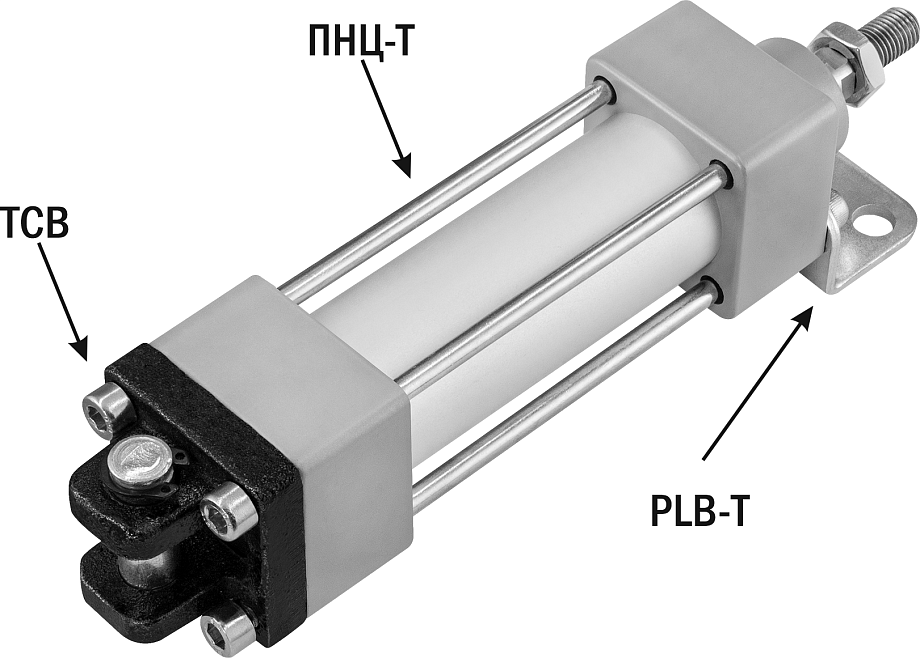

- Крепежный элемент присоединяется к торцевой части пневмоцилиндра с помощью винтов (не входят в комплект)
Технические характеристики:
| Параметр | Значение |
| Модель | TCВ-32 | TCВ-40 | TCВ-50 | TCВ-63 | TCВ-80 | TCВ-100 | TCВ-125 | TCВ-160 | TCВ-200 |
Типоразмер (Диаметр поршня
пневмоцилиндра) | 32 мм | 40 мм | 50 мм | 63 мм | 80 мм | 100 мм | 125 мм | 160 мм | 200 мм |
| Диаметр шарнира (F) | 12 мм | 14 мм | 13 мм | 13 мм | 20 мм | 19 мм | 25 мм | 30 мм | 30 мм |
Материал
| Чугун с шаровидным графитом
|

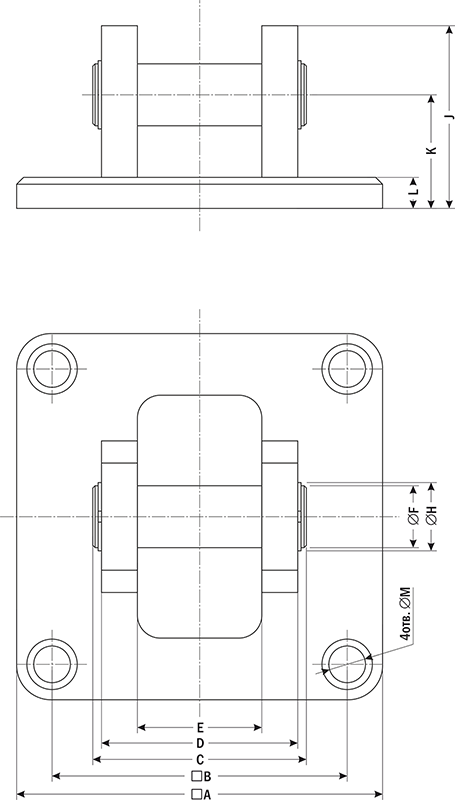

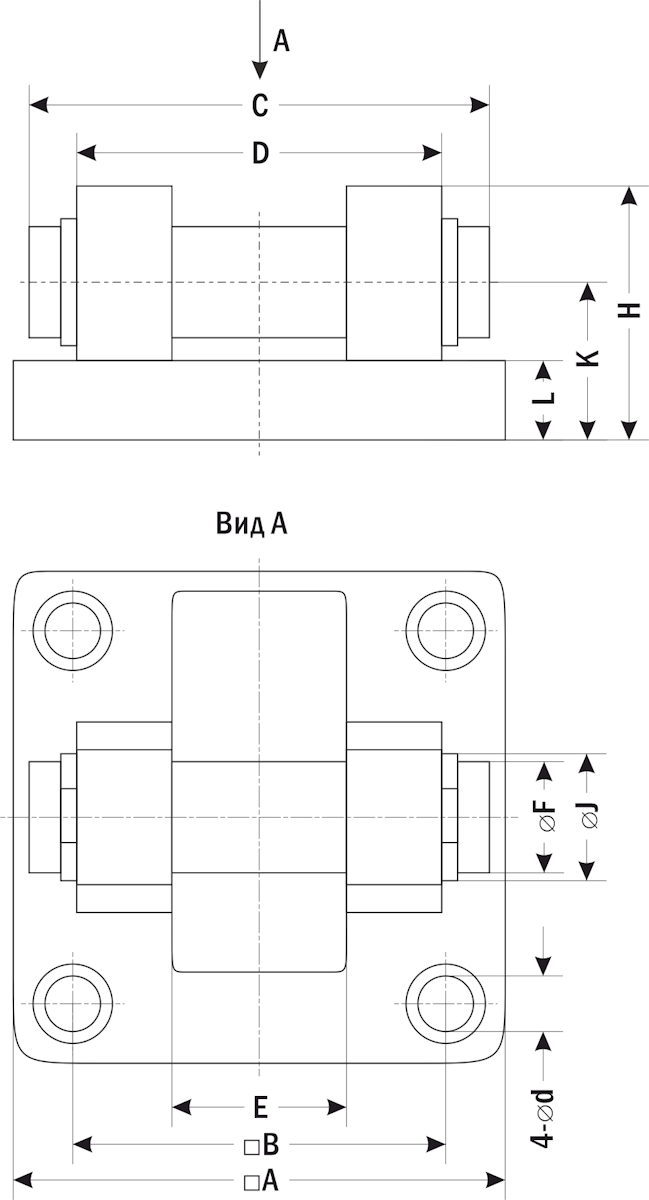

| Габаритные размеры | 31×46×46 мм | 31×50×50 мм | 31×62×62 мм | 34×75×75 мм | 47×92×92 мм | 48×110×110 мм | 66×140×140 мм | 80×178×178 мм | 92×218×218 мм |
| Вес | 179 г | 193 г | 278 г | 325 г | 666 г | 816 г | 1885 г | 4168 г | 6000 г |
| Габаритные размеры |
 |
Модель
|
| Размеры, мм |
A
| B
| C
| D
| E
| F | J | K | L | H |
TCB-32
| 46
| 33
| 42
| 32
| 17
| 12 | 14 | 20 | 10 | 31 |
TCB-40
| 50 | 37 | 47 | 40
| 20
| 14 | 16 | 20 | 10 | 31 |
TCB-50
| 62
| 47
| 58 | 47 | 21
| 13 | 16 | 20 | 10 | 31 |
| TCB-63 | 75 | 56 | 58 | 47 | 26 | 13 | 16 | 21 | 10 | 34 |
| TCB-80 | 92 | 70 | 72 | 61 | 33 | 20 | 23 | 31 | 11 | 47 |
| TCB-100 | 110 | 84 | 72 | 61 | 35 | 19 | 22 | 30 | 11 | 48 |
| TCB-125 | 140 | 108 | 129 | 115 | 72 | 25 | 28 | 46 | 14 | 66 |
| TCB-160 | 178 | 140 | 171 | 153 | 93 | 30 | 34 | 54 | 15 | 80 |
| TCB-200 | 218 | 175 | 202 | 182 | 72 | 30 | 33 | 60 | 21 | 92 |
