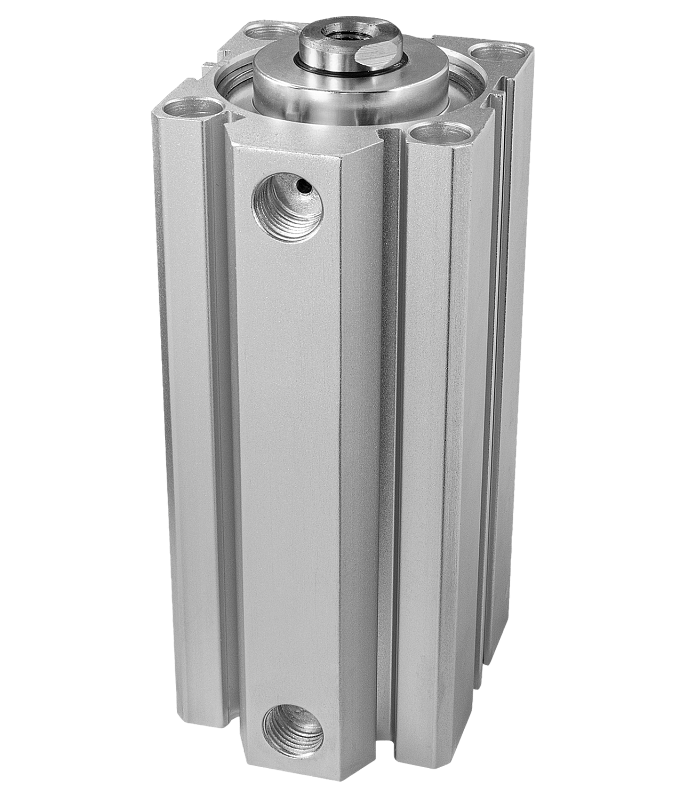

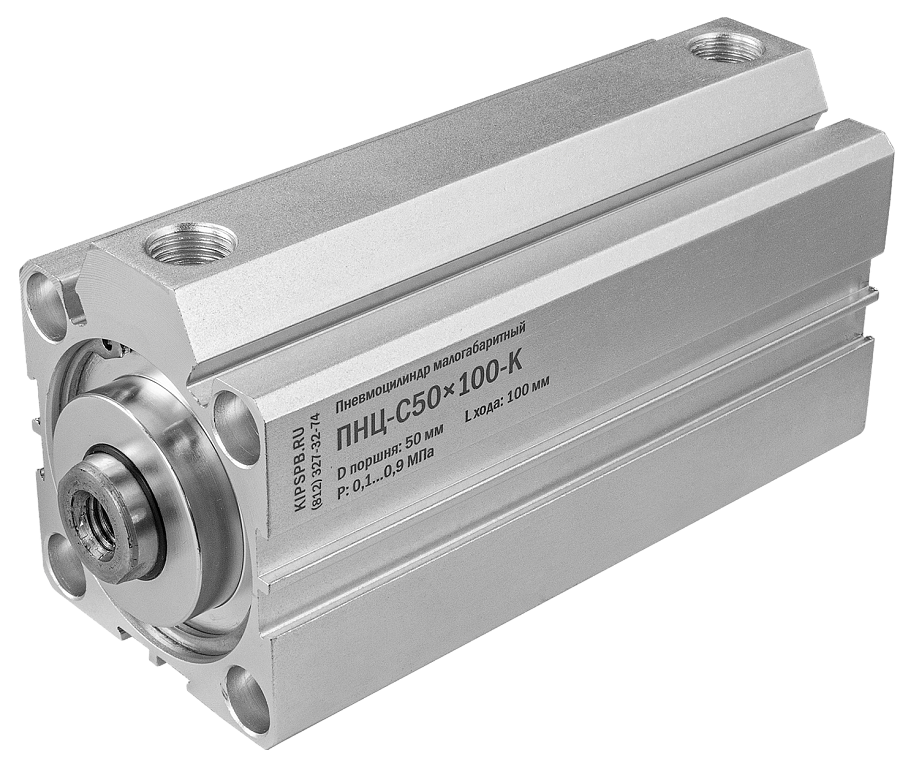

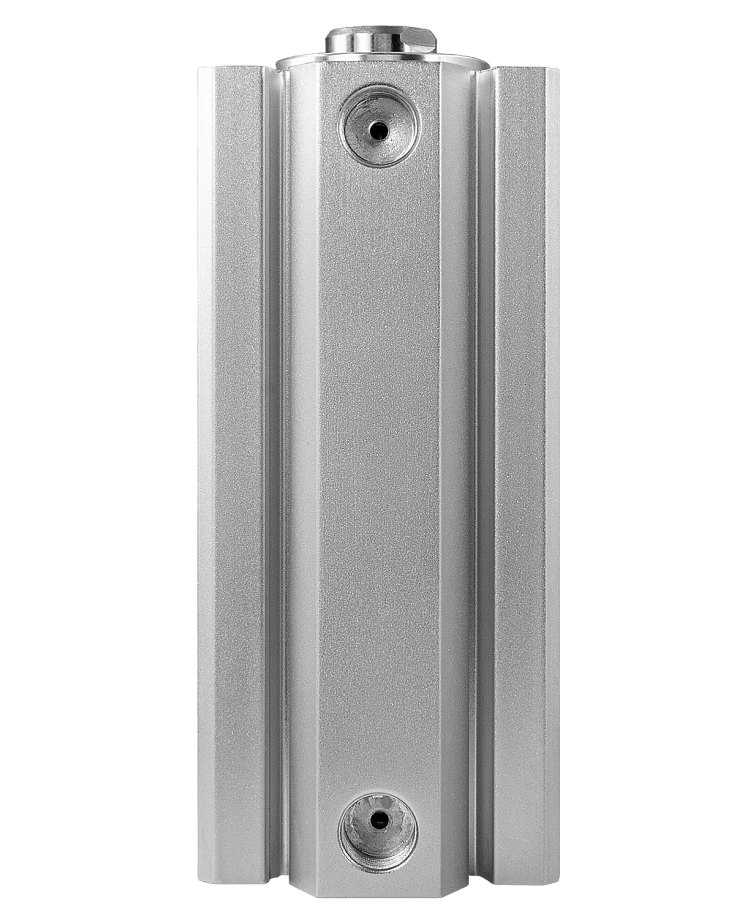

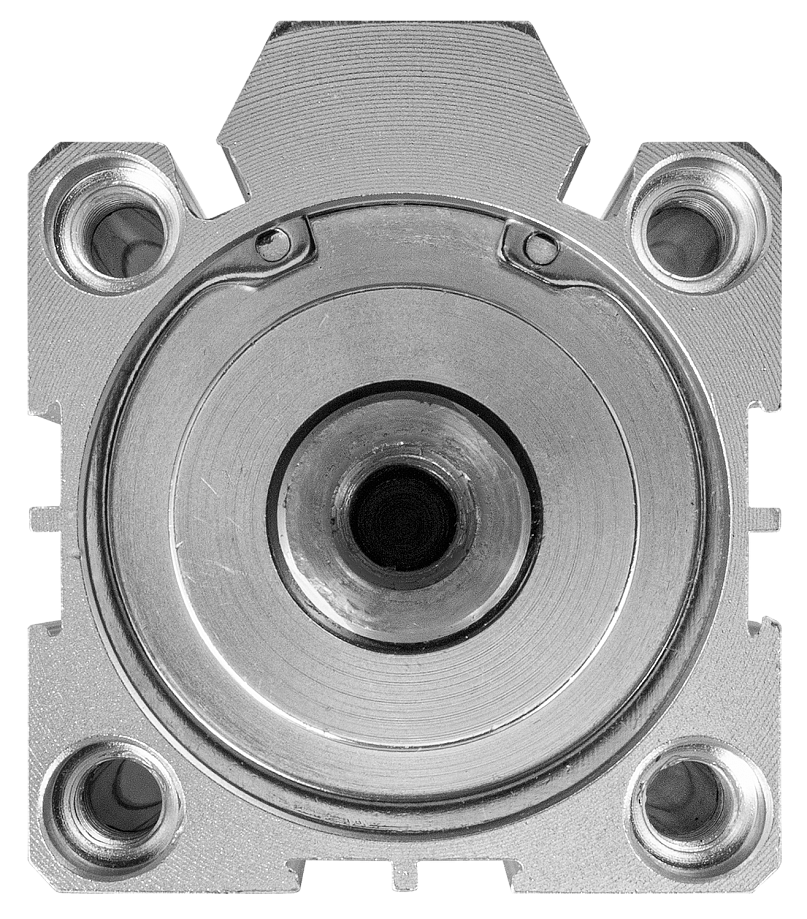

Производитель | Camozzi | Festo | EMC | SMC | Airtac |
Модель/серия | Серия QP | ADN | SD | CQ2 | SDA |
Параметр | Значение |
Тип цилиндра
| Двустороннего действия |
Рабочая среда
| Очищенный воздух (тонкость очистки 25 мкм) |
Рабочее давление | 0,1…0,9 МПа |
Максимальное допустимое давление
| 1,35 МПа |
Диаметр поршня
| 12 мм, 16 мм, 20 мм, 25 мм, 32 мм,
40 мм, 50 мм, 63 мм, 80 мм, 100 мм |
Присоединение
| M5, G⅛"...G⅜" |
Скорость хода поршня
| 30…500 мм/с (∅ 12...40 мм)
30…350 мм/с (∅ 50...63 мм) 30…250 мм/с (∅ 80...100 мм) |
Длина хода штока
| 5…100 мм |
Рабочая температура
| −5…+70°C |
Материал:
– корпуса – поршня – штока – уплотнения |
Анодированный алюминий Анодированный алюминий Хромированная углеродистая сталь S45C NBR |
Габаритные размеры:
- ПНЦ-С12 - ПНЦ-С16 - ПНЦ-С20 - ПНЦ-С25 - ПНЦ-С32 - ПНЦ-С40 - ПНЦ-С50 - ПНЦ-С63 - ПНЦ-С80 - ПНЦ-С100 |
25×25×28 мм 29×29×24 мм 34×36×25 мм 40×42×27 мм 44×50×31,5 мм 52×58,5×33 мм 62×71,5×37 мм 75×84,5×41 мм 94×104×52 мм 114×124×63 мм |

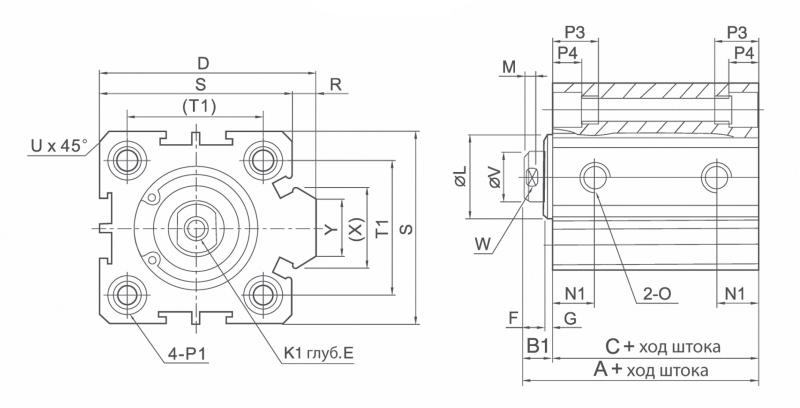

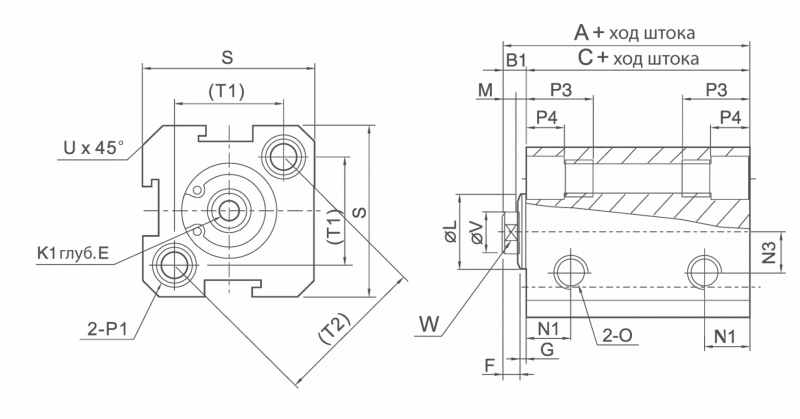

Габаритные размеры |
![]() |
∅ 12...16 мм |
![]() |
∅ 20...100 мм |
Диаметр, мм | Размеры, мм
| |||||||||||||||
Стандартный тип
| Комплектация с магнитом
|
D |
E |
F |
G |
K1 |
L |
M |
N1 |
N3 | ||||||
A |
B1 |
C |
A |
B1 |
C | Шток
| ||||||||||
<10
| >10
| |||||||||||||||
12
| 28
| 5
| 22,5
| 38
| 5
| 32,5
| − | 4
| 5
| 0
| M3×0,5
| 10
| 1 | 7,2
| 3
| |
16
| 24
| 5,5
| 18,5
| 34
| 5,5
| 28,5
| − | 4
| 6
| 1,5
| M3×0,5
| 11
| 2,8 | 7,3
| 6,5
| |
20
| 25
| 5,5
| 19,5
| 35
| 5,5
| 29,5
| 36
| 4
| 8
| 1,5
| M4×0,7
| 15
| 2,8 | 7,5
| − | |
25
| 27
| − | 21
| 37
| 6
| 31
| 42
| 4
| 10
| 2
| M5×0,8
| 17
| 2,8 | 8
| − | |
32
| 31,5
| 7
| 24,5
| 41,5
| 7
| 34,5
| 50
| 4
| 12
| 3
| M6×1
| 22
| 2,8 | 9
| − | |
40
| 33
| 7
| 26
| 43
| 7
| 36
| 58,5
| 4
| 12
| 3
| M8×1,25
| 28
| 2,8 | 10
| − | |
50
| 37
| 9
| 28
| 47
| 9
| 38
| 71,5
| 5
| 15
| 4
| M10×1,5
| 38
| 2,8 | 10,5
| − | |
63
| 41
| 9
| 32
| 51
| 9
| 42
| 84,5
| 5
| 15
| 4
| M10×1,5
| 40
| 2,8 | 11,8
| − | |
80
| 52
| 11
| 41
| 62
| 11
| 51
| 104
| 6
| 15
| 20 | 5
| M14×1,5
| 45
| 4
| 14,5
| − |
100
| 63
| 12
| 51
| 73
| 12
| 61
| 124
| 7
| 18
| 20 | 5
| M18×1,5 | 55
| 4
| 20,5
| − |
Диаметр, мм
| Размеры, мм
| ||||||||||||
O | P1
| P3
| P4
| R
| S
| T1
| T2
| U
| V
| W
| X
| Y
| |
12
| M5×0,8
| 6 (5,5) M5×0,8
| 18
| 4,3
| − | 25
| 15,5
| 23
| 1,5
| 6
| 3,5
| − | − |
16
| M5×0,8
| 6,5 (4,2) M5×0,8
| 12
| 4,5
| − | 29
| 19,8
| 28
| 1,6
| 6
| 5
| − | − |
20
| M5×0,8
| 6,5 (4,2) M5×0,8
| 14
| 4,5
| 2
| 34
| 24
| − | 2,1
| 8
| 6
| 11,3
| 10
|
25
| M5×0,8
| 8,2 (4,6) M6×1
| 15
| 5,5
| 2
| 40
| 28
| − | 3,1
| 10
| 8
| 12
| 10
|
32
| G⅛"
| 8,2 (4,6) M6×1
| 16
| 5,5
| 6
| 44
| 34
| − | 2,15
| 12
| 10
| 18,3
| 15
|
40
| G⅛"
| 10 (6,5) M8×1,25 | 20
| 7,5
| 6,5
| 52
| 40
| − | 2,25
| 16
| 14
| 21,3
| 16
|
50
| G¼"
| 11 (6,5) M8×1,25
| 25
| 8,5
| 9,5
| 62
| 48
| − | 4,15
| 20
| 17
| 30
| 20
|
63
| G¼"
| 11 (6,5) M8×1,25
| 25
| 8,5
| 9,5
| 75
| 60
| − | 3,15
| 20
| 17
| 28,7
| 20
|
80
| G⅜"
| 14 (9,2) M12×1,75
| 25
| 10,5
| 10
| 94
| 74
| − | 3,65
| 25
| 22
| 36
| 26
|
100
| G⅜"
| 17,5 (11,3) M14×2
| 30
| 13
| 10
| 114
| 90
| − | 3,65
| 32
| 27
| 35
| 26
|
Документ | Дата изменения | Размер | Файл |
Руководство по эксплуатации | 11.10.2022 | 0.79 Мб | ![]() |
Артикул | Диаметр поршня, мм | Длина хода, мм | Магнит | Срок поставки | Стоимость |
---|---|---|---|---|---|
Артикул | Модель | Диаметр поршня, мм | Длина хода, мм | Магнит | Срок поставки | Стоимость |
---|

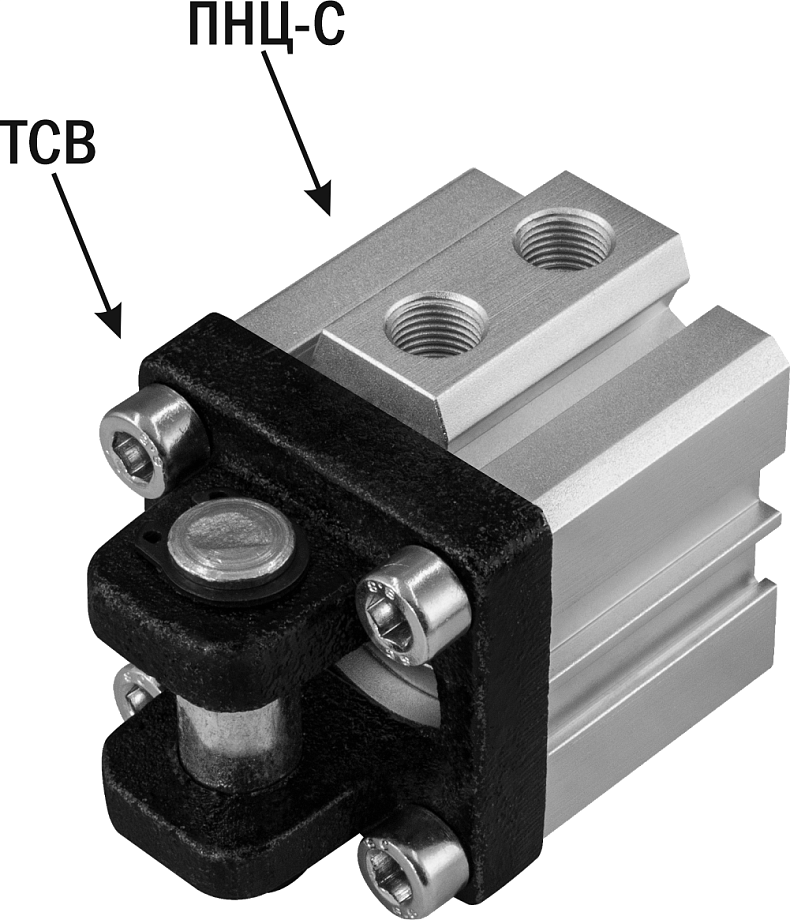

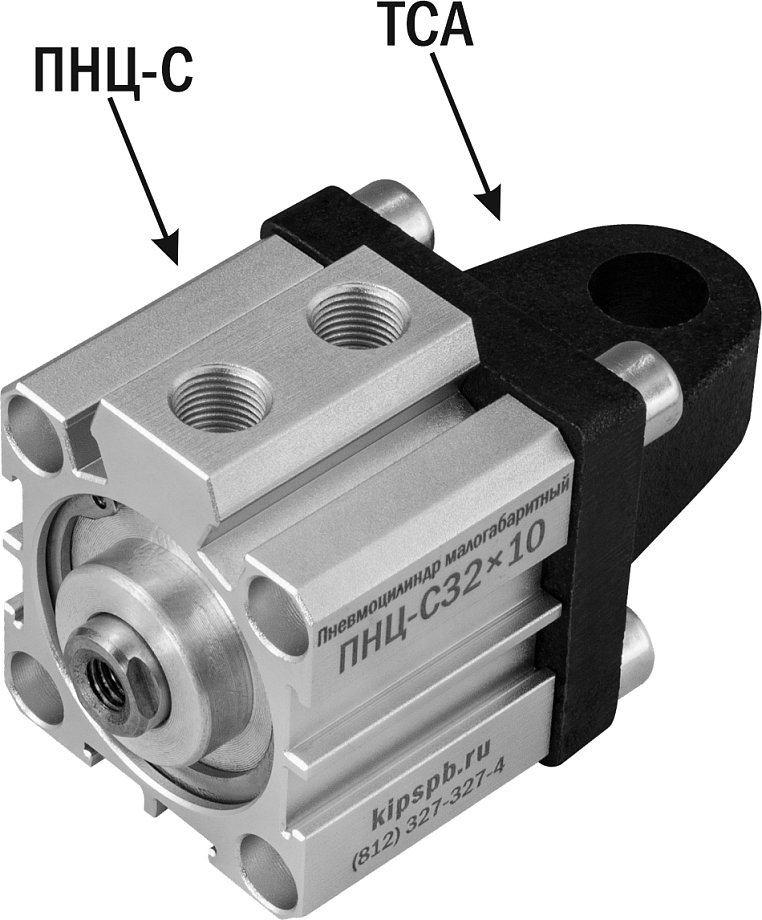

Артикул | Свойства | Срок поставки | Стоимость |
---|
Артикул | Свойства | Срок поставки | Стоимость |
---|
Артикул | Модель | Диаметр поршня, мм | Длина хода, мм | Магнит | Срок поставки | Стоимость |
---|---|---|---|---|---|---|
N33679 | ПНЦ-С12х5 | 12 | 5 | Нет | Со склада | 1020 руб. |
N33689 | ПНЦ-С12х10 | 12 | 10 | Нет | Со склада | 1146 руб. |
N33519 | ПНЦ-С12х25-К | 12 | 25 | Да | Со склада | 2324 руб. |
N33710 | ПНЦ-С16х20 | 16 | 20 | Нет | Со склада | 1448 руб. |
N33730 | ПНЦ-С16х30 | 16 | 30 | Нет | Со склада | 1333 руб. |
N33681 | ПНЦ-С20х5 | 20 | 5 | Нет | Со склада | 1020 руб. |
N33711 | ПНЦ-С20х20 | 20 | 20 | Нет | Со склада | 1261 руб. |
N33721 | ПНЦ-С20х25 | 20 | 25 | Нет | Со склада | 1261 руб. |
N33731 | ПНЦ-С20х30 | 20 | 30 | Нет | Со склада | 1333 руб. |
N33692 | ПНЦ-С25х10 | 25 | 10 | Нет | Со склада | 1376 руб. |
N33712 | ПНЦ-С25х20 | 25 | 20 | Нет | Со склада | 1261 руб. |
N33732 | ПНЦ-С25х30 | 25 | 30 | Нет | Со склада | 1623 руб. |
N33552 | ПНЦ-С25х40-К | 25 | 40 | Да | Со склада | 2012 руб. |
N33693 | ПНЦ-С32х10 | 32 | 10 | Нет | Со склада | 1459 руб. |
N33713 | ПНЦ-С32х20 | 32 | 20 | Нет | Со склада | 1881 руб. |
N33733 | ПНЦ-С32х30 | 32 | 30 | Нет | Со склада | 2051 руб. |
N33553 | ПНЦ-С32х40-К | 32 | 40 | Да | Со склада | 2363 руб. |
N33773 | ПНЦ-С32х50 | 32 | 50 | Нет | Со склада | 2413 руб. |
N33694 | ПНЦ-С40х10 | 40 | 10 | Нет | Со склада | 2210 руб. |
N33704 | ПНЦ-С40х15 | 40 | 15 | Нет | Со склада | 1969 руб. |
N33714 | ПНЦ-С40х20 | 40 | 20 | Нет | Со склада | 2089 руб. |
N33734 | ПНЦ-С40х30 | 40 | 30 | Нет | Со склада | 2353 руб. |
N33754 | ПНЦ-С40х40 | 40 | 40 | Нет | Со склада | 2621 руб. |
N33574 | ПНЦ-С40х50-К | 40 | 50 | Да | Со склада | 3372 руб. |
N33695 | ПНЦ-С50х10 | 50 | 10 | Нет | Со склада | 2523 руб. |
N33715 | ПНЦ-С50х20 | 50 | 20 | Нет | Со склада | 2791 руб. |
N33735 | ПНЦ-С50х30 | 50 | 30 | Нет | Со склада | 3647 руб. |
N33555 | ПНЦ-С50х40-К | 50 | 40 | Да | Со склада | 3778 руб. |
N33575 | ПНЦ-С50х50-К | 50 | 50 | Да | Со склада | 3860 руб. |
N33615 | ПНЦ-С50х70-К | 50 | 70 | Да | Со склада | 6004 руб. |
N33675 | ПНЦ-С50х100-К | 50 | 100 | Да | Со склада | 7101 руб. |
N33875 | ПНЦ-С50х100 | 50 | 100 | Нет | Со склада | 6921 руб. |
N33696 | ПНЦ-С63х10 | 63 | 10 | Нет | Со склада | 3592 руб. |
N33516 | ПНЦ-С63х20-К | 63 | 20 | Да | Со склада | 4090 руб. |
N33716 | ПНЦ-С63х20 | 63 | 20 | Нет | Со склада | 3910 руб. |
N33546 | ПНЦ-С63х35-К | 63 | 35 | Да | Со склада | 9393 руб. |
N33746 | ПНЦ-С63х35 | 63 | 35 | Нет | Со склада | 4371 руб. |
N33776 | ПНЦ-С63х50 | 63 | 50 | Нет | Со склада | 5786 руб. |
N33616 | ПНЦ-С63х70-К | 63 | 70 | Да | Со склада | 6119 руб. |
N33697 | ПНЦ-С80х10 | 80 | 10 | Нет | Со склада | 5654 руб. |
N33717 | ПНЦ-С80х20 | 80 | 20 | Нет | Со склада | 6071 руб. |
N33737 | ПНЦ-С80х30 | 80 | 30 | Нет | Со склада | 6482 руб. |
N33557 | ПНЦ-С80х40-К | 80 | 40 | Да | Со склада | 7073 руб. |
N33757 | ПНЦ-С80х40 | 80 | 40 | Нет | Со склада | 6893 руб. |
N33777 | ПНЦ-С80х50 | 80 | 50 | Нет | Со склада | 7601 руб. |
N33617 | ПНЦ-С80х70-К | 80 | 70 | Да | Со склада | 8982 руб. |
N33718 | ПНЦ-С100х20 | 100 | 20 | Нет | Со склада | 9586 руб. |
N33618 | ПНЦ-С100х70-К | 100 | 70 | Да | Со склада | 23257 руб. |
Артикул | Модель | Диаметр поршня, мм | Длина хода, мм | Магнит | Срок поставки | Стоимость |
---|
