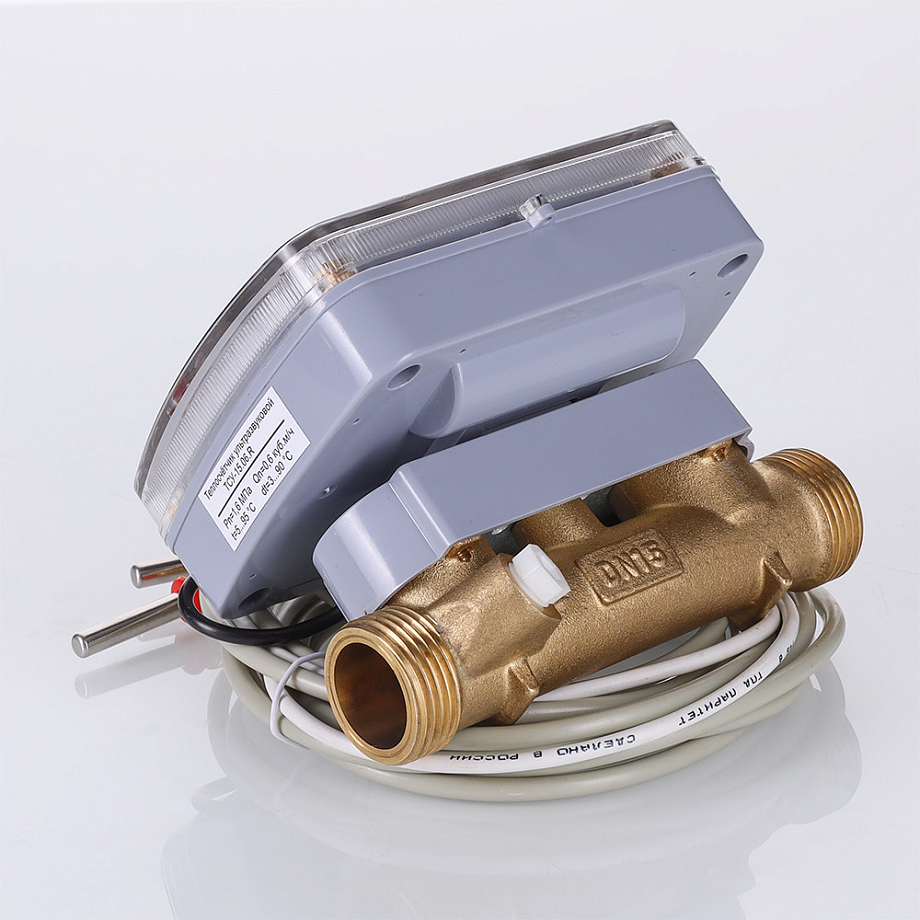

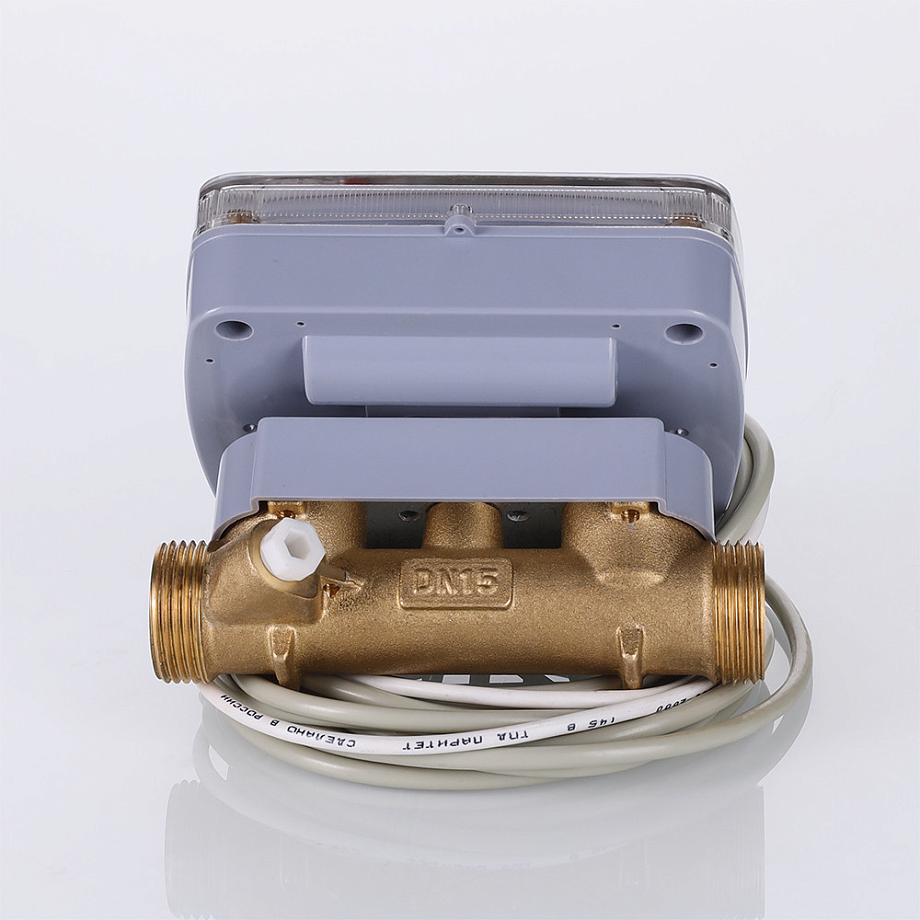

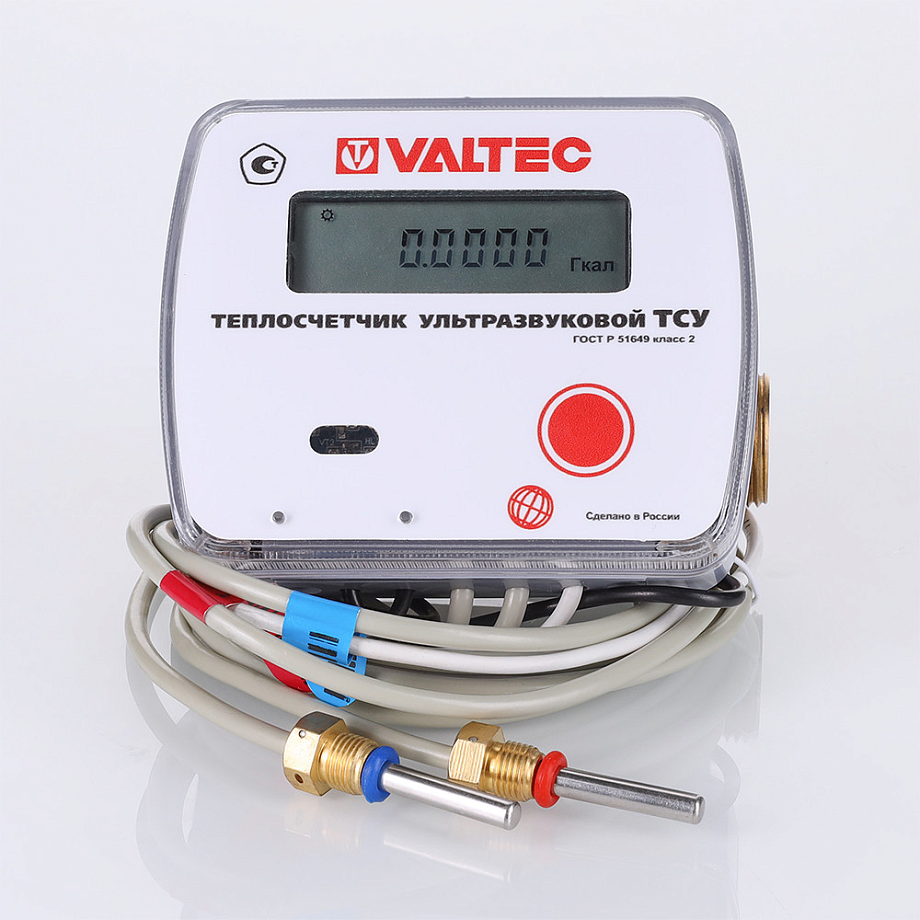

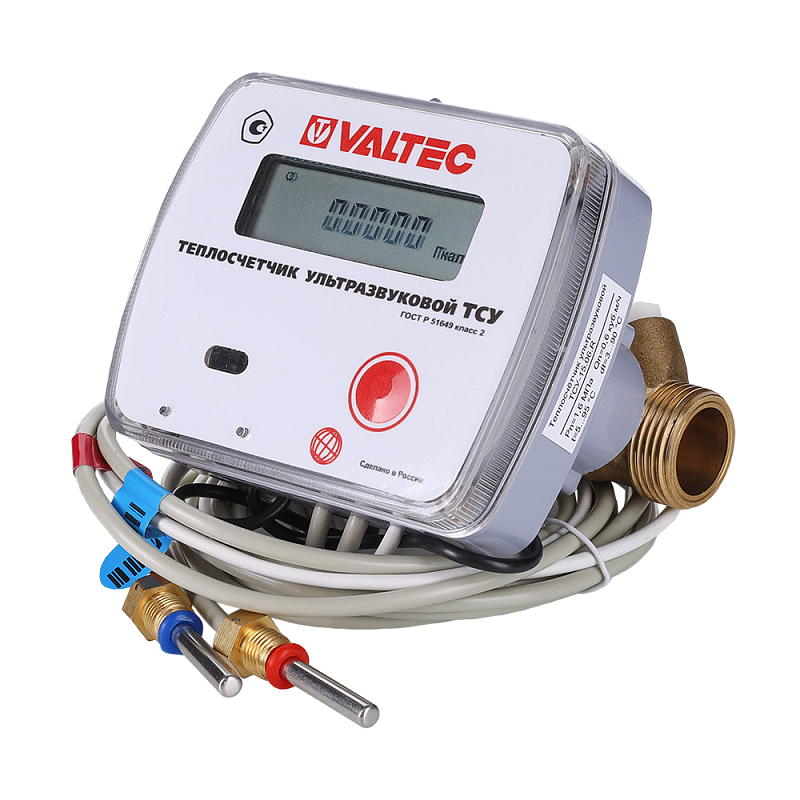

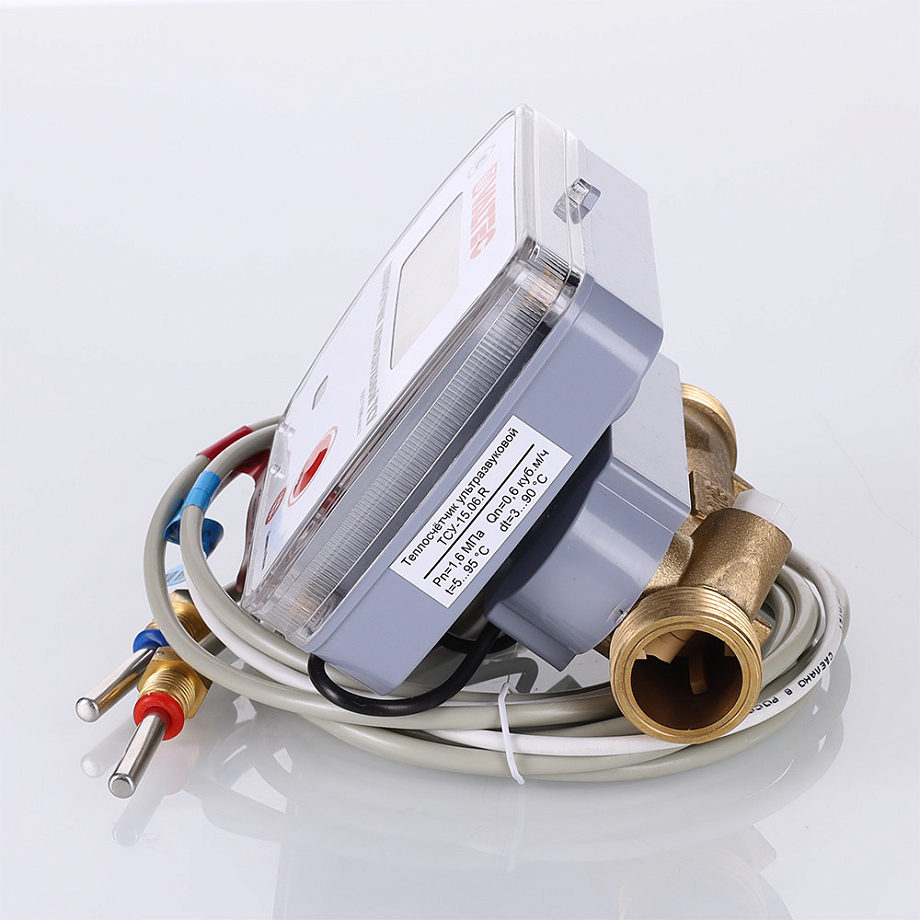

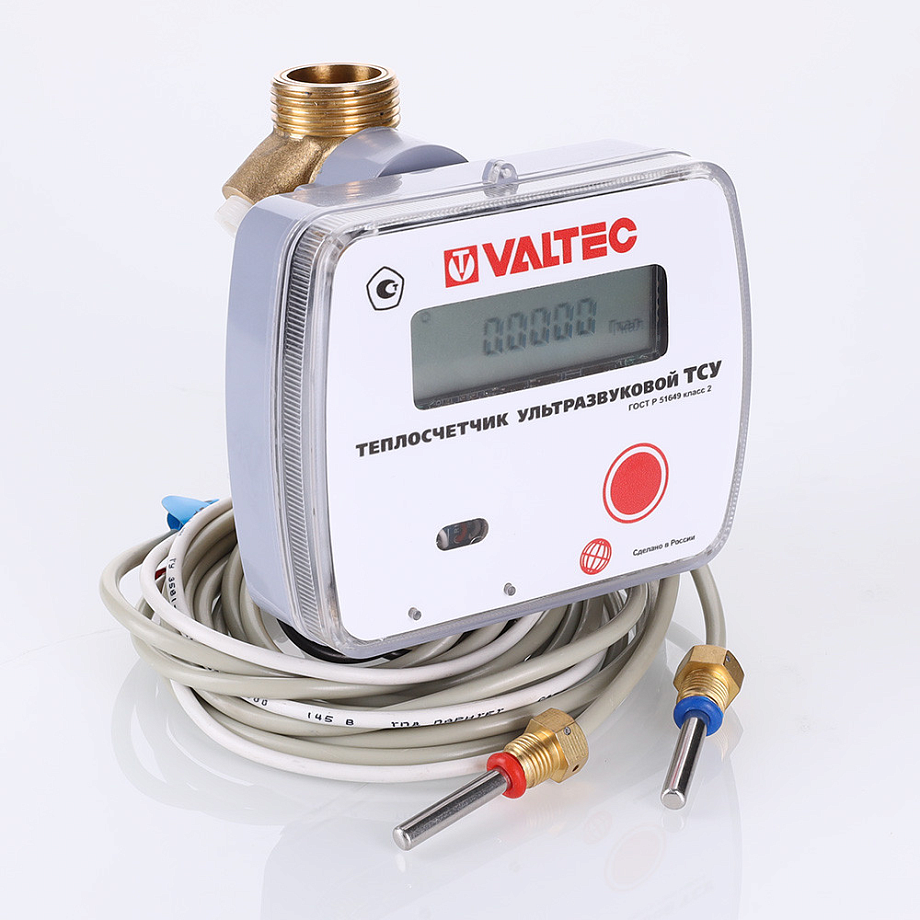

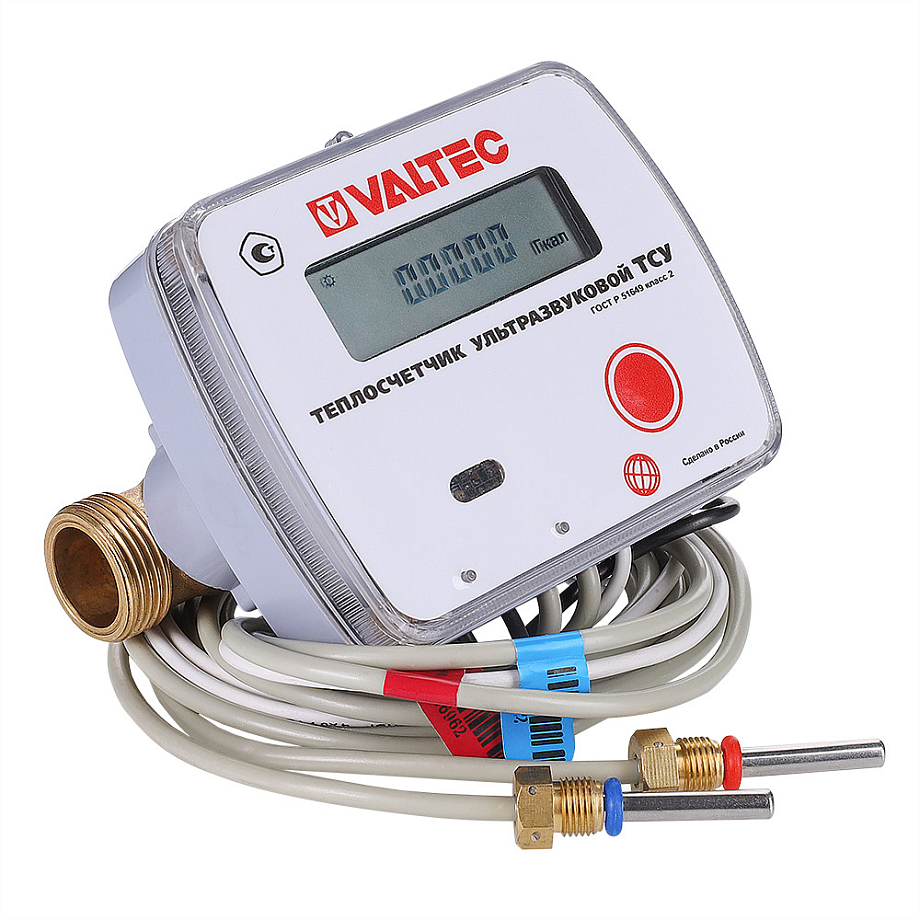

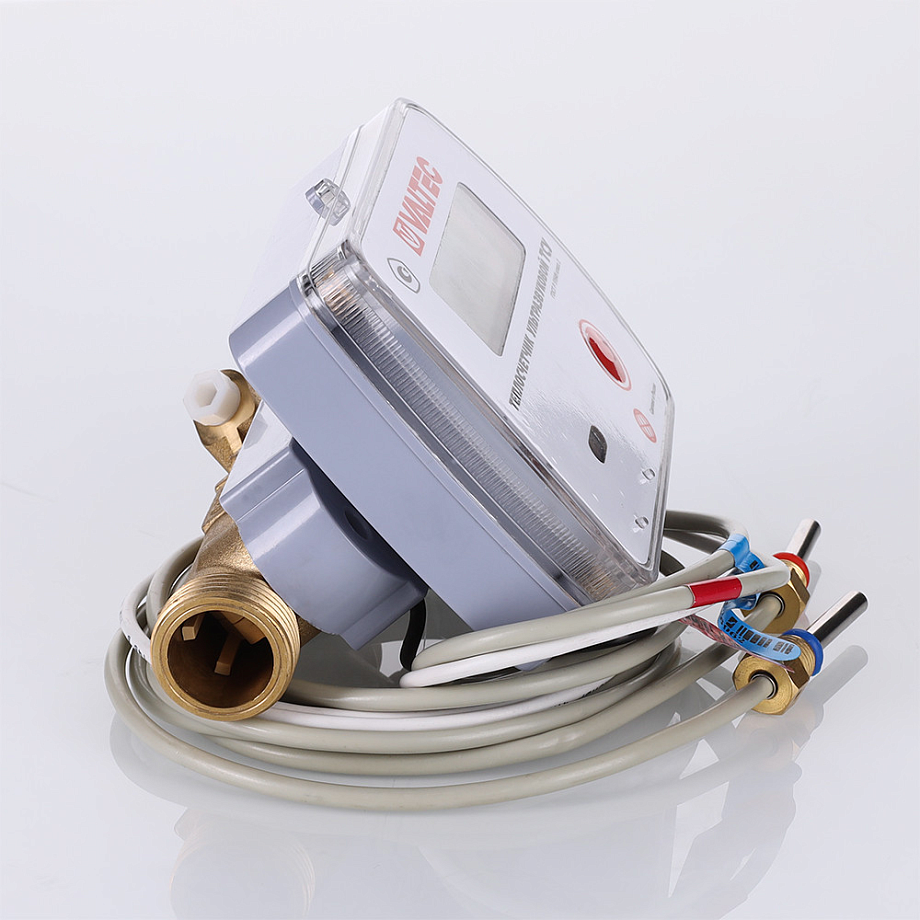

Теплосчетчик ультразвуковой TCY-15

Прибор для измерения количества тепловой энергии в водяных тепловых сетях

Расход воды: 0,006...1,2 м³/ч, 0,015...3,0 м³/ч
Температура рабочей среды: +5...+95°С
Рабочее давление: 1,6 МПа
Диаметр условного прохода: 15 мм
Присоединение: резьбовое G¾"
Интерфейс RS-485 или M-Bus
Госреестр № 78877-20

В закладки

от 5 335 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Теплосчетчик TСY-15 предназначен для измерения количества тепловой энергии в водяных тепловых сетях при давлении рабочей среды не более 1,6 МПа и температуре до +95°C

Особенности:

Не имеет движущихся частей и не чувствителен к наличию нерастворимых частиц в теплоносителе
Возможность передавать измеренные значения по проводному или беспроводному интерфейсу, что позволяет использовать его в автоматизированных системах контроля и учёта энергоресурсов (АСКУЭР) (в зависимости от исполнения теплосчетчика TСY)

Технические характеристики:

Параметр	TCY-15.06	TCY-15.15
Расход теплоносителя	0,006...1,2 м³/ч	0,015...3,0 м³/ч
Расход номинальный	0,6 м³/ч	1,5 м³/ч
Порог чувствительности	0,002 м³/ч	0,003 м³/ч
Диапазон рабочих температур	+5...+95°С
Диапазон разности температур	+3...+90°С
Рабочее давление	1,6 МПа
Диаметр условного прохода	15 мм
Присоединение	Резьбовое G¾"
Электропитание	3,6 В (встроенный элемент)
Интерфейс	RS-485 или M-Bus
Степень защиты	IP54
Условия эксплуатации	+5...+50°C; ≤ 80%RH (при +35°C)
Габаритные размеры	85×111×85 мм
Вес	700 г

Модификации:

Обозначение	Ду, мм	Номинальный расход, м³/ч	Интерфейс связи	Место установки
TCY-15.06.0.0.00.G	15	0,6	Без интерфейса	На подающем трубопроводе
TCY-15.06.M.0.00.G		0,6	M-Bus
TCY-15.06.R.0.00.G		0,6	RS-485
TCY-15.15.0.0.00.G		1,5	Без интерфейса
TCY-15.15.M.0.00.G		1,5	M-Bus
TCY-15.15.R.0.00.G		1,5	RS-485
TCY-15.06.0.0.00.H		0,6	Без интерфейса	На обратном трубопроводе
TCY-15.06.M.0.00.H		0,6	M-Bus
TCY-15.06.R.0.00.H		0,6	RS-485
TCY-15.15.0.0.00.H		1,5	Без интерфейса
TCY-15.15.M.0.00.H		1,5	M-Bus
TCY-15.15.R.0.00.H		1,5	RS-485

Габаритные размеры

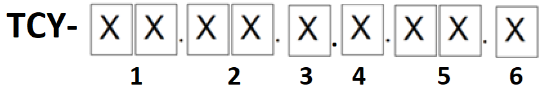

Обозначение при заказе:

№ поля	Описание поля	Варианты значений	Расшифровка значений
1	Диаметр условного прохода	15	Ду=15 мм
2	Номинальный расход	06	Номинальный расход 0,6 м³/ч
2	Номинальный расход	15	Номинальный расход 1,5 м³/ч
3	Интерфейс связи	O	Проводной, 2 импульсных выхода. Параметр (тепловая энергия, объем или масса) и вес импульса задаются из конфигурационного ПО при вводе счетчика в эксплуатацию
		R	Проводной, RS-485. Протокол обмена ModBus.
		M	Проводной, M-Bus. Протокол обмена M-Bus.
4	Наличие импульсных входов	0	Нет входов
4	Наличие импульсных входов	I	4 импульсных входа для подключения счётчиков воды с импульсным выходом типа сухой контакт или открытый коллектор. Весы импульсов, идентификаторы счётчиков и начальные показания задаются из конфигурационного ПО.
5	Наличие монтажного комплекта	00	Без монтажного комплекта
5	Наличие монтажного комплекта	МК	С монтажным комплектом
6	Место установки	G	На подающем трубопроводе
6	Место установки	H	На обратном трубопроводе

Версия: 2023-01-27-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	27.01.2023	0.82 Мб

Артикул	Ном.расход воды, м³/ч	Место установки	Интерфейс	Срок поставки	Стоимость
0,6 1,5	На подающем трубопроводе На обратном трубопроводе	Без интерфейса M-Bus RS-485

Артикул	Модель	Ном.расход воды, м³/ч	Место установки	Интерфейс	Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Модель	Ном.расход воды, м³/ч	Место установки	Интерфейс	Срок поставки	Стоимость
M33860	TCY-15.06.0.0.00.G	0,6	На подающем трубопроводе	Без интерфейса	1...2 недели	5335 руб. – +
M33861	TCY-15.15.0.0.00.G	1,5	На подающем трубопроводе	Без интерфейса	1...2 недели	5335 руб. – +
M33862	TCY-15.06.0.0.00.H	0,6	На обратном трубопроводе	Без интерфейса	1...2 недели	5335 руб. – +
M33863	TCY-15.15.0.0.00.H	1,5	На обратном трубопроводе	Без интерфейса	1...2 недели	5335 руб. – +
M33864	TCY-15.06.M.0.00.G	0,6	На подающем трубопроводе	M-Bus	1...2 недели	5645 руб. – +
M33865	TCY-15.15.M.0.00.G	1,5	На подающем трубопроводе	M-Bus	1...2 недели	5645 руб. – +
M33866	TCY-15.06.M.0.00.H	0,6	На обратном трубопроводе	M-Bus	1...2 недели	5645 руб. – +
M33867	TCY-15.15.M.0.00.H	1,5	На обратном трубопроводе	M-Bus	1...2 недели	5645 руб. – +
M33868	TCY-15.06.R.0.00.G	0,6	На подающем трубопроводе	RS-485	1...2 недели	5645 руб. – +
M33869	TCY-15.15.R.0.00.G	1,5	На подающем трубопроводе	RS-485	1...2 недели	5645 руб. – +
M33870	TCY-15.06.R.0.00.H	0,6	На обратном трубопроводе	RS-485	1...2 недели	5645 руб. – +
M33871	TCY-15.15.R.0.00.H	1,5	На обратном трубопроводе	RS-485	1...2 недели	5645 руб. – +
