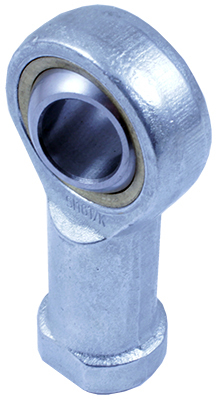

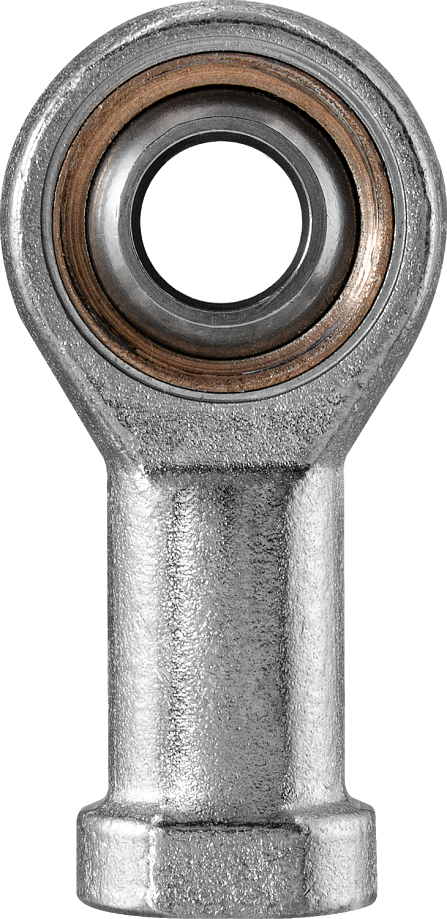

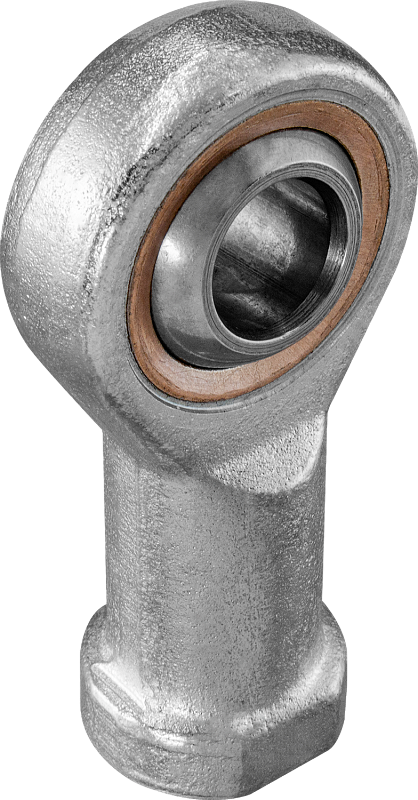

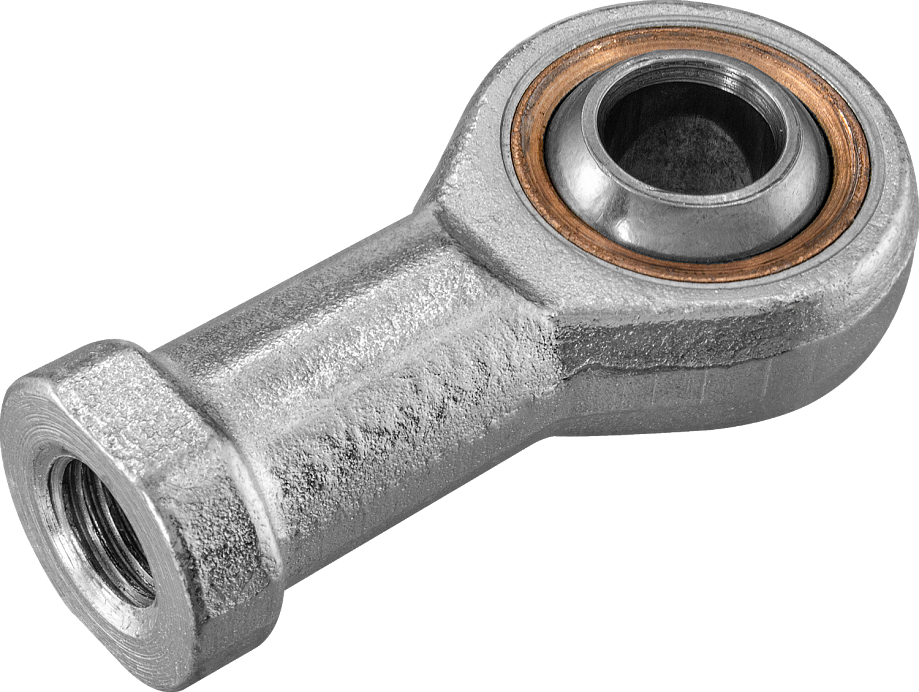

Крепежный элемент TRE

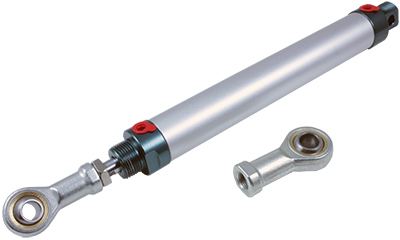

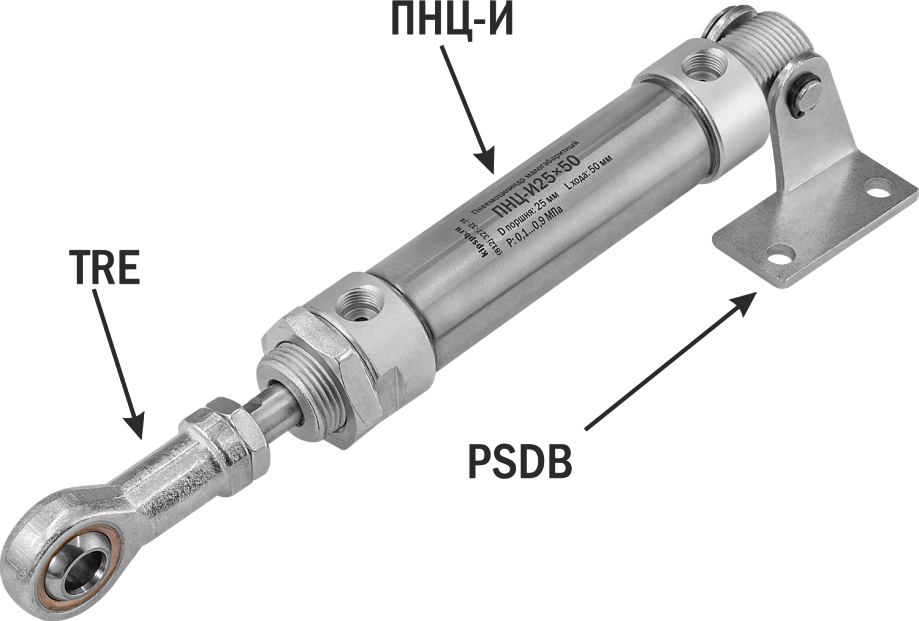

Пневмоцилиндр ПНЦ-И с крепежами TRE и PSDB

Пневмоцилиндр ПНЦ-Р с крепежами TRE и PSDB

Крепежный элемент для установки и фиксации пневмоцилиндров на рабочей поверхности пневматической системы, присоединения к штоку пневмоцилиндра исполнительного механизма

Типоразмер (диаметр поршня цилиндра): 25...200 мм
Диаметр отверстия: 12...35 мм
Резьба: М10...М36
Материал: сталь 30
Присоединение к штоку пневмоцилиндра напрямую
Использование в сборках с другими крепежами (например PSDB )

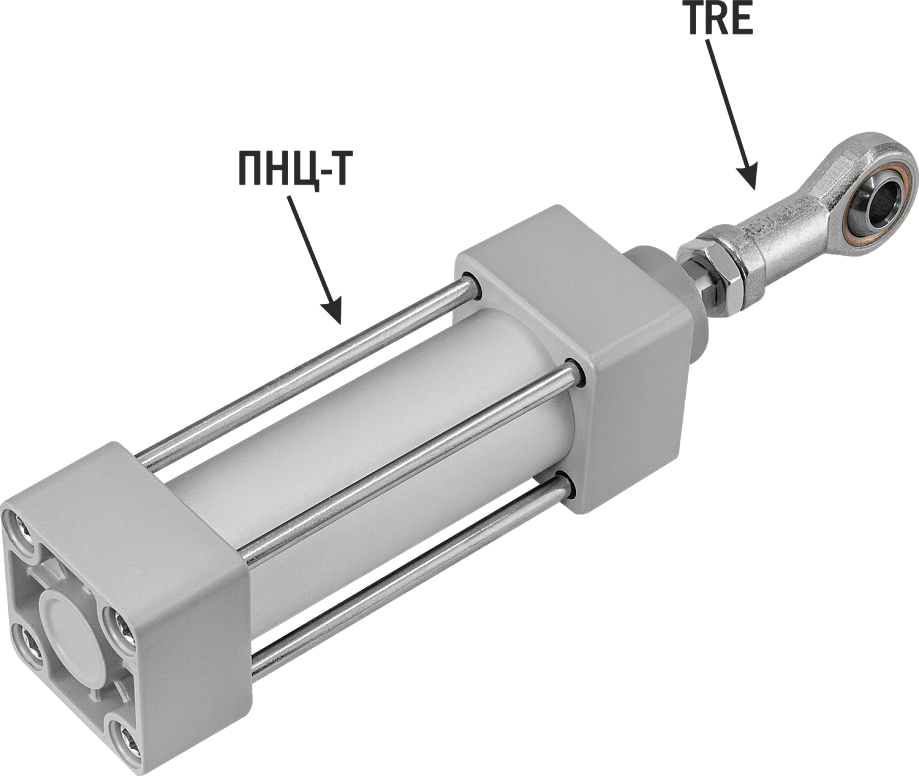

Для пневмоцилиндров ПНЦ-Р, ПНЦ-И, ПНЦ-Т

В закладки

от 445 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (6)
Все модификации ()
Отзывы (0)

Особенности:

Для пневмоцилиндров с резьбой М10...М36 (размер М, см. чертеж) и диаметром поршня 25...200 мм

Для дополнительных крепежей с размером монтажной части свыше 12...22 мм (размер С, см. чертеж) и диаметром шарнира до 12...35 мм (размер d, см. чертеж)

Технические характеристики:

Параметр	Значение
Модель	TRE-25,32.M10	TRE-40.M12	TRE-50,63.M16	TRE-80,100.М20	TRE-125.М27	TRE-160, 200.М36
Типоразмер (Диаметр поршня пневмоцилиндра)	25, 32 мм	40 мм	50, 63 мм	80, 100 мм	125 мм	160, 200 мм
Диаметр отверстия (d)	12 мм	16 мм	20 мм	28 мм	28 мм	35 мм
Монтажный размер (С)	14 мм	21 мм	25 мм	35 мм	35 мм	25 мм
Резьба (M)	М10	М12	М16	М20	М27	М36
Материал	Сталь
Габаритные размеры	67×32×19 мм	85×40×25 мм	102×50×30 мм	134×66×40 мм	137×66×41 мм	166×81×54 мм
Вес	73 г	109 г	215 г	385 г	951 г	1426 г

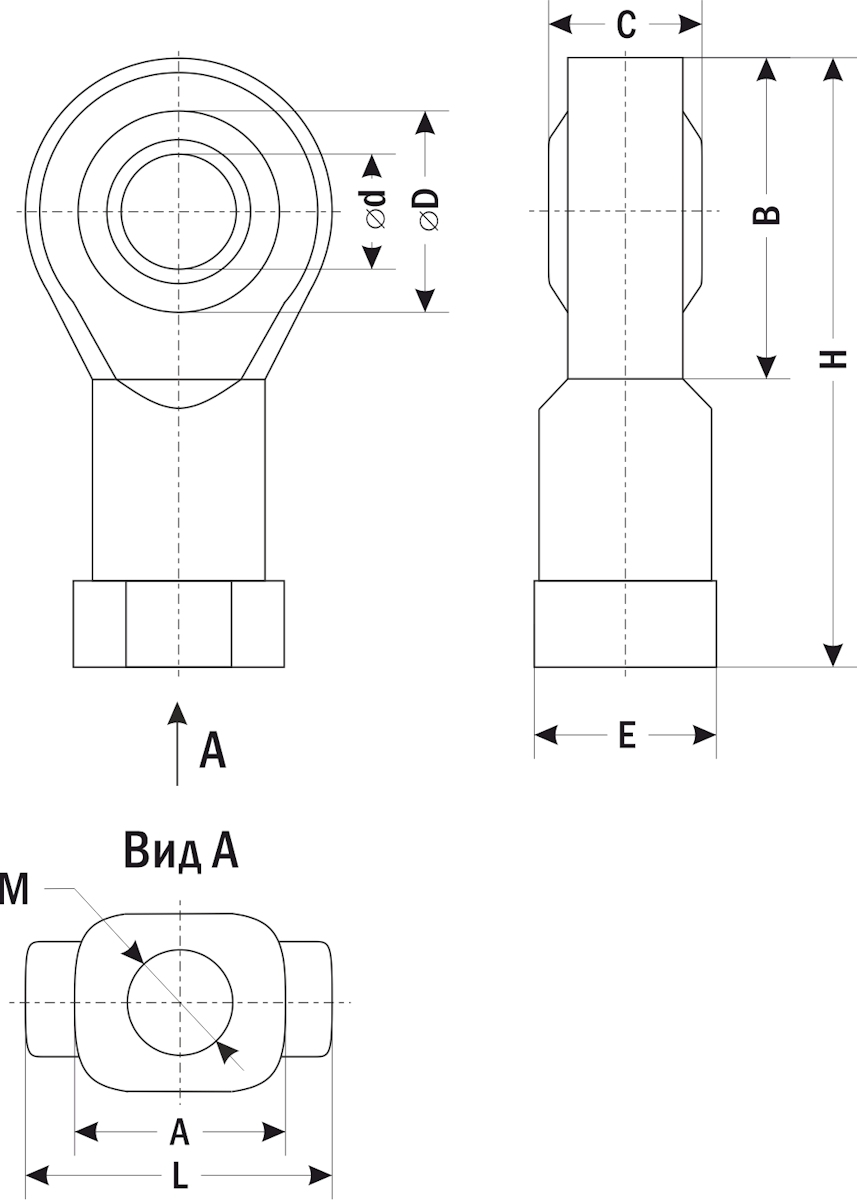

Габаритные размеры

Модель	Размеры, мм
Модель	A	B	C	D	d	Е	H	L	M
TRE-32.M10	22	34	12	20	12	19	67	32	M10
TRE-40.M12	27	39	15	24	16	25	85	40	M12
TRE-50,63.M16	34	51	18	31	20	30	102	50	M16
TRE-80,100.М20	46	65	28	44	28	40	134	66	M20
TRE-125.М27	46	67	24	42	28	41	137	66	M27
TRE-160.М36	58	84	22	45	35	54	166	81	M36

Версия: 2026-01-19-СДГ

Артикул	Диаметр цилиндра (типоразмер), мм	Резьба	Срок поставки	Стоимость
25,32 40 50,63 80,100 125 160,200	M10 M12 M16 М20 М27 М36

Артикул	Модель	Диаметр цилиндра (типоразмер), мм	Резьба	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Модель	Диаметр цилиндра (типоразмер), мм	Резьба	Срок поставки	Стоимость
O98763	TRE-32.M10	25,32	M10	Со склада	445 руб. – +
O98764	TRE-40.M12	40	M12	Со склада	698 руб. – +
O98765	TRE-50,63.M16	50,63	M16	Со склада	757 руб. – +
O98766	TRE-80,100.М20	80,100	М20	Со склада	1240 руб. – +
O98767	TRE-125.М27	125	М27	Со склада	3869 руб. – +
O98768	TRE-160.М36	160,200	М36	Со склада	6470 руб. – +

Артикул	Модель	Диаметр цилиндра (типоразмер), мм	Резьба	Срок поставки	Стоимость
O98763	TRE-32.M10	25,32	M10	Со склада	445 руб. – +
O98764	TRE-40.M12	40	M12	Со склада	698 руб. – +
O98765	TRE-50,63.M16	50,63	M16	Со склада	757 руб. – +
O98766	TRE-80,100.М20	80,100	М20	Со склада	1240 руб. – +
O98767	TRE-125.М27	125	М27	Со склада	3869 руб. – +
O98768	TRE-160.М36	160,200	М36	Со склада	6470 руб. – +
