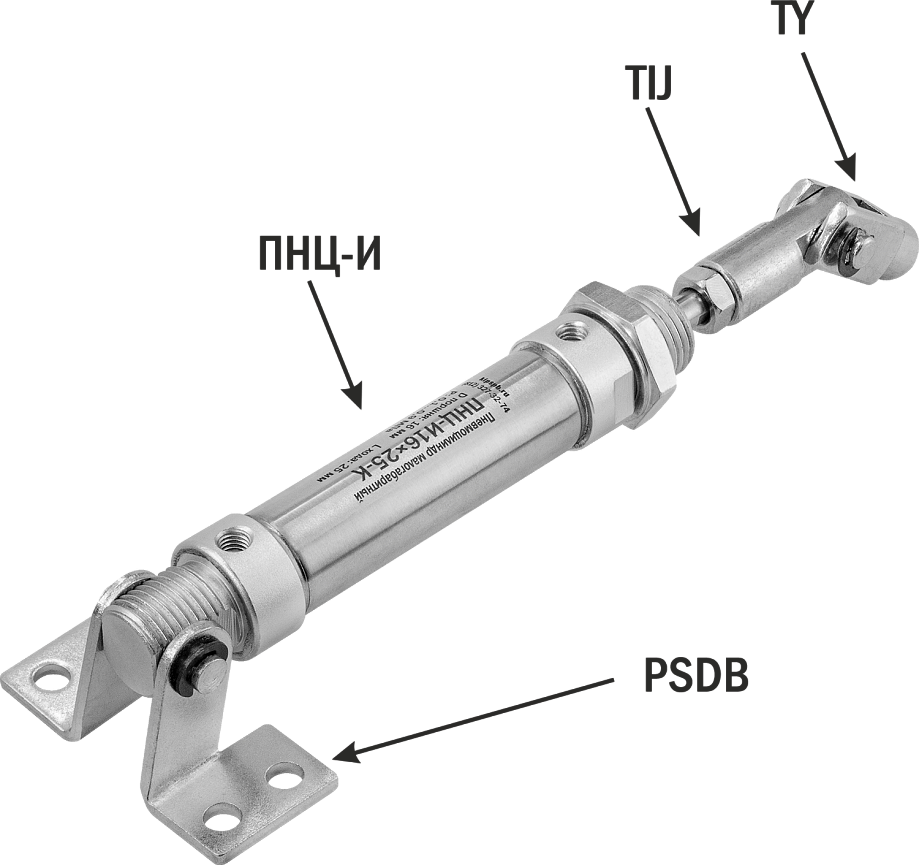

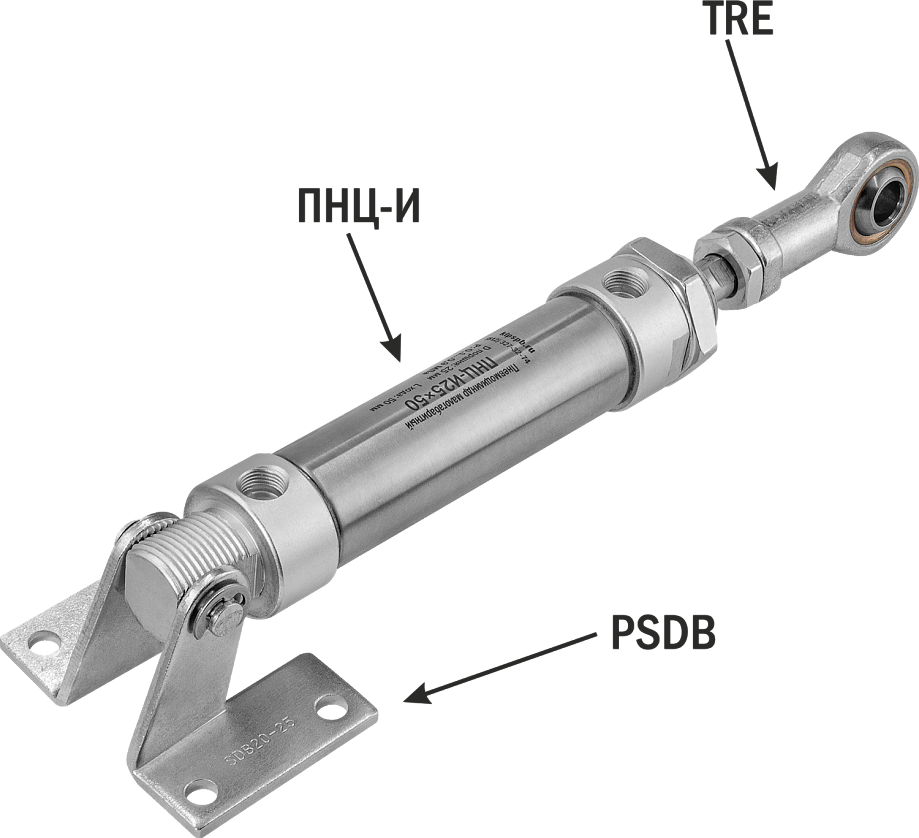

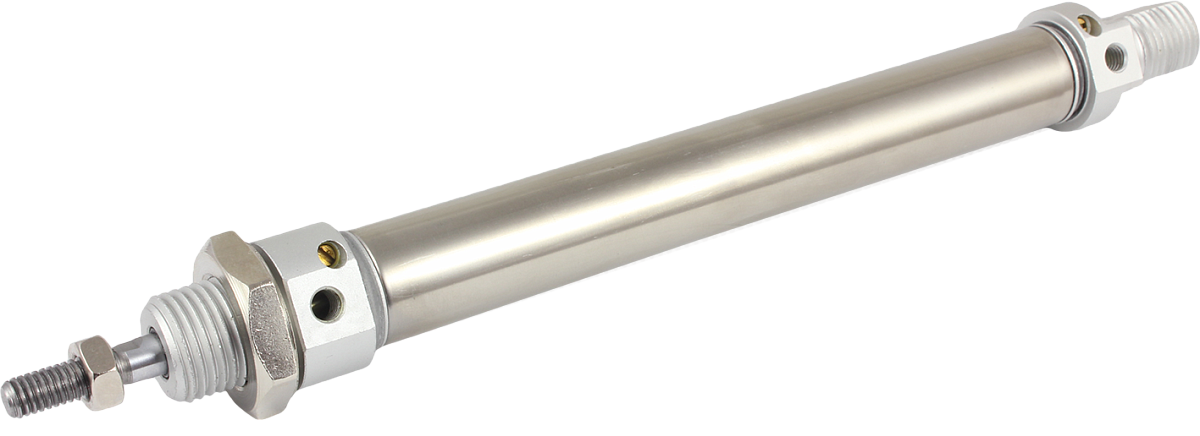

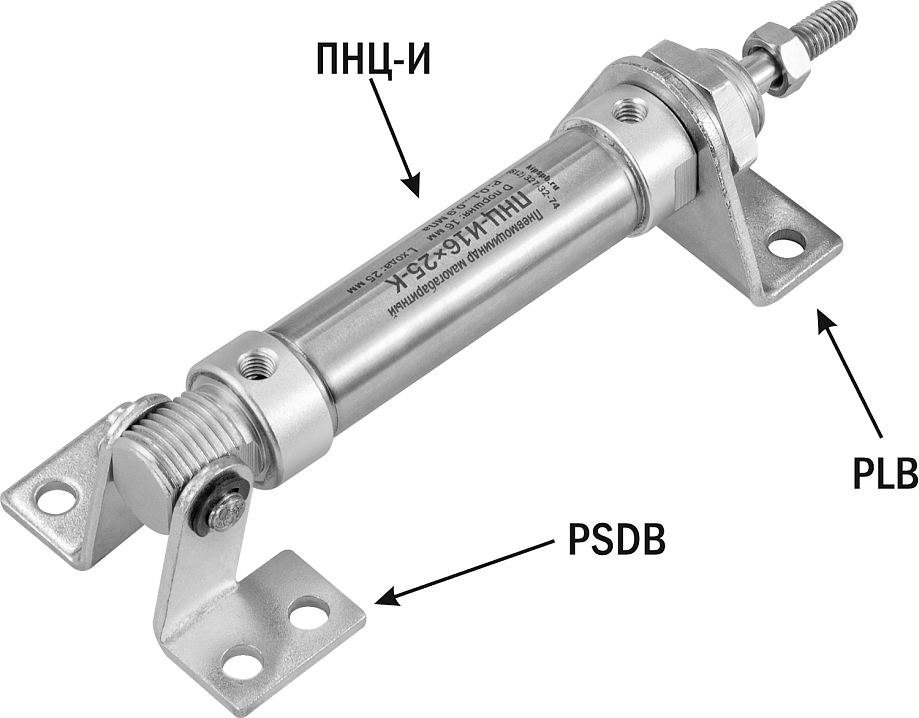

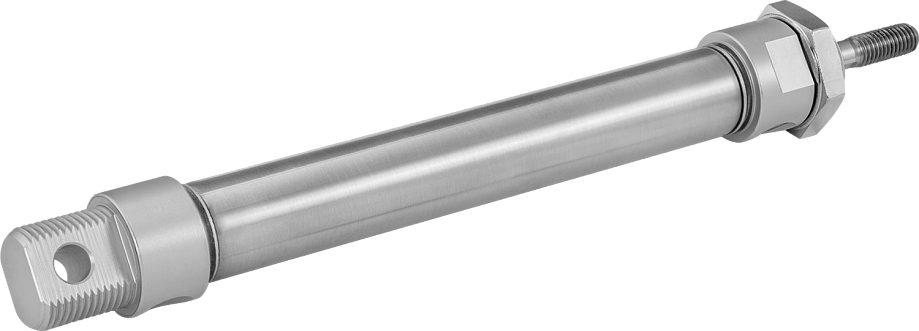

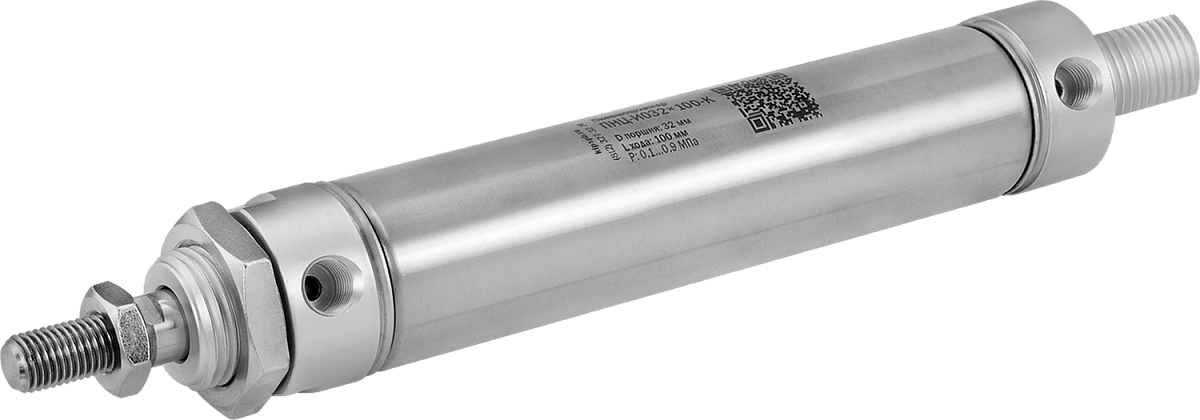

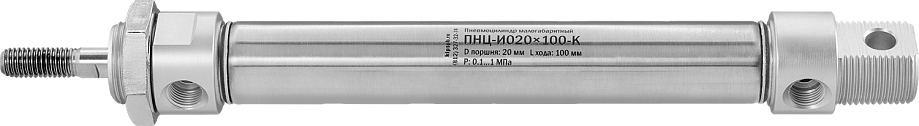

Пневмоцилиндр малогабаритный стальной ПНЦ-И
Прибор для преобразования энергии сжатого воздуха в механическое линейное перемещение
- Рабочая среда: очищенный воздух (тонкость очистки 40 мкм)
- Рабочее давление: 0,1…0,9 МПа
- Максимальное допустимое давление: 1,35 МПа
- Диаметр поршня: 16...40 мм
- Длина хода штока: 25...300 мм
- Скорость хода поршня: 10…1000 мм/c
- Присоединение: M5, G⅛"
- Двустороннее действие
Является аналогом:
| Производитель | Camozzi | Festo | EMC | SMC | Airtac |
| Модель/серия | Серия 94/Серия 97 | DSNU | IAS | C85/C76 | MA |
Пневмоцилиндр малогабаритный стальной ПНЦ-И (IAS) предназначен для преобразования энергии сжатого воздуха в механическое линейное перемещение
Особенности:
Версия: 2014-11-20-КВА
Особенности:
- На цилиндре установлено магнитное кольцо на поршне для бесконтактного определения его положения с помощью герконовых датчиков
- Регулируемый демпфер
- Компактные размеры
| Параметр | Значение |
| Тип цилиндра
| Двустороннего действия |
| Рабочая среда
| Очищенный воздух (тонкость очистки 40 мкм) |
| Рабочее давление | 0,1…0,9 МПа |
| Максимальное допустимое давление
| 1,35 МПа |
| Диаметр поршня
| 16 мм, 20 мм, 25 мм, 32 мм, 40 мм
|
| Присоединение
| M5, G⅛" |
| Скорость хода поршня
| 10…1000 мм/с |
| Длина хода штока
| 25…300 мм |
| Рабочая температура
| 0…80°C |
| Материал:
– корпуса – поршня – штока – уплотнения |
Сталь Анодированный алюминий Хромированная углеродистая сталь S45C NBR |
| Стандарт
| ISO 6432, CETOP RP52P
|

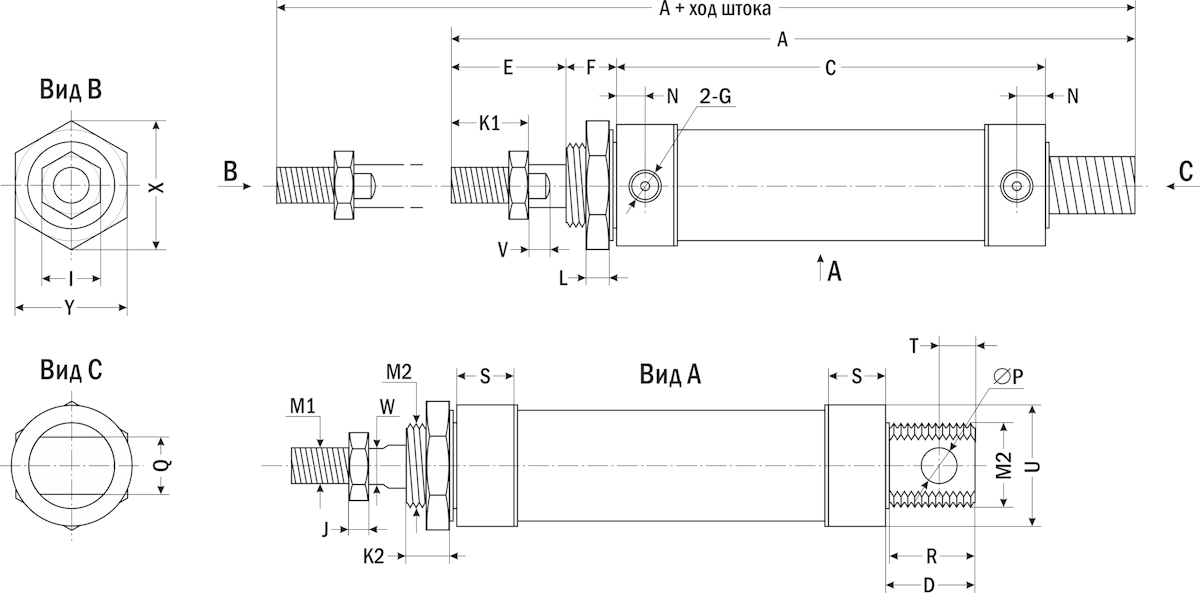

| Габаритные размеры |
 |
| Диаметр, мм
| Размеры, мм
| |||||||||||
| A
| B
| C
| D
| E
| F
| G
| H
| I
| J
| K | L
| |
| 16
| 112
| 39
| 56
| 17
| 22
| 17
| 11
| 14,5
| 10
| 5
| M6
| М16×1,5
|
| 20
| 133
| 45
| 68
| 20
| 25
| 20
| 16
| 18
| 14
| 6
| М8
| М22×1,5
|
| 25
| 142
| 52
| 68
| 22
| 30
| 22
| 16
| 20
| 17
| 6
| М10×1,25
| М22×1,5 |
| 32
| 140 | 58
| — | 14
| 28
| 30
| 16,5
| 17,5
| 17
| 6
| М10×1,25 | М30×1,5 |
| 40
| 174
| 69
| — | 16
| 34
| 35
| 22
| 21
| 17
| 7
| М12×1,25 | М38×1,5 |
| Диаметр, мм
| Размеры, мм | ||||||||||||
| M
| N
| O
| P
| R
| S
| U
| V
| W | X
| AR
| AX
| AY
| |
| 16
| 12
| 6
| 12
| 6
| 13,5
| 4
| 21
| 6
| 5
| M5
| 8
| 27
| 24
|
| 20
| 15
| 8
| 16
| 8
| 17
| 3
| 28,6
| 8
| 6
| G⅛"
| 10
| 35
| 31
|
| 25
| 15
| 8
| 16
| 8
| 18,5
| 3,5
| 28,6
| 10
| 8
| G⅛"
| 10
| 35
| 31
|
| 32
| — | 9
| — | — | — | — | — | 12
| 10
| G⅛" | 7
| 36
| 34,5
|
| 40
| — | 12
| — | — | — | — | — | 16
| 14
| — | 8
| 46
| 42,5
|
Версия: 2014-11-20-КВА
