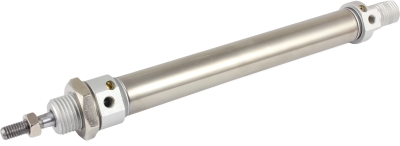

Пневмоцилиндр малогабаритный стальной ПНЦ-И

Прибор для преобразования энергии сжатого воздуха в механическое линейное перемещение

Рабочее давление: 0,1…0,9 МПа
Диаметр поршня: 12...40 мм
Длина хода штока: 25...300 мм
Скорость хода поршня: 10…1000 мм/c
Двустороннее действие
Для установки и фиксации пневмоцилиндров на рабочей поверхности пневматической системы используются крепежи: PSDB, TIJ, TY, TRE, PLB

Является аналогом:

Производитель	Camozzi	Festo	EMC	SMC	Airtac
Модель/серия	Серия 94/Серия 97	DSNU	IAS	C85/C76	MA

В закладки

от 1 131 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (17)
Все модификации ()
Отзывы (0)

Пневмоцилиндр малогабаритный стальной ПНЦ-И предназначен для преобразования энергии сжатого воздуха в механическое линейное перемещение
Особенности:

На цилиндре установлено магнитное кольцо на поршне для бесконтактного определения его положения с помощью герконовых датчиков
Компактные размеры

Технические характеристики:

Параметр	Значение
Тип цилиндра	Двустороннего действия
Рабочая среда	Очищенный воздух (тонкость очистки 40 мкм)
Рабочее давление	0,1…0,9 МПа
Максимальное допустимое давление	1,35 МПа
Диаметр поршня	12 мм, 16 мм, 20 мм, 25 мм, 32 мм, 40 мм
Присоединение	М5×0,8, G⅛"
Скорость хода поршня	10…1000 мм/с
Длина хода штока	25…300 мм
Рабочая температура	0…+80°C
Материал: – корпуса – поршня – штока – уплотнения	Сталь Анодированный алюминий Хромированная углеродистая сталь S45C NBR
Стандарт	ISO 6432, CETOP RP52P
Габаритные размеры: – ПНЦ-И-016 – ПНЦ-И-020 – ПНЦ-И-025 – ПНЦ-И-032 – ПНЦ-И-040	5×22×112 мм 34×30×135 мм 34×30×141 мм 36×32×143 мм 47×41×149 мм

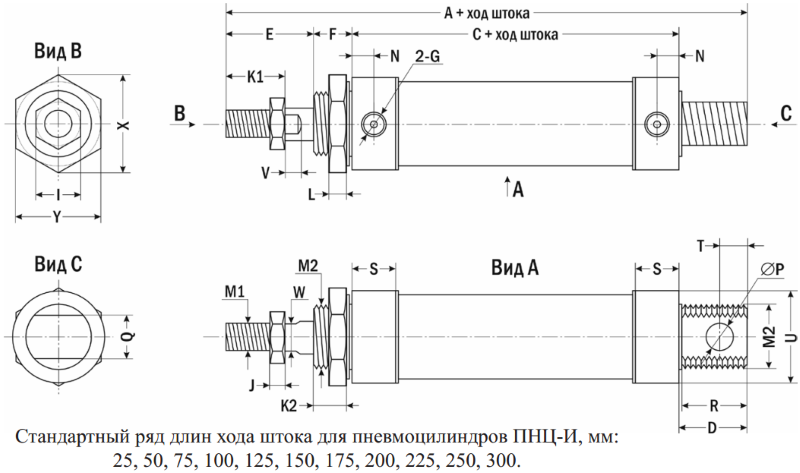

Габаритные размеры
Стандартный ряд длин хода штока для пневмоцилиндров ПНЦ-И, мм: 25, 50, 75, 100, 125, 150, 175, 200, 225, 250, 300.

Диаметр, мм	Размеры, мм
Диаметр, мм	A	C	D	E	F	G	I	J	K1	K2	L	M1
16	112	55	16	25	16	М5×0,8	10	5	16	15	6	M6×1
20	135	70	21	29	15	G⅛"	14	6	18	13	7	M8×1,25
25	141	71	21	31	15	G⅛"	17	6	22	15	7	М10×1,25
32	143	71	25	33	16	G⅛"	17	6	23	14	7	М10×1,25
40	149	76	27	32	14	G⅛"	17	7	24	н/д	9	М12×1,25

Диаметр, мм
Диаметр, мм	M2	N	∅ P	Q	R	S	T	U	V	W	X	Y
16	M16×1,5	5	6	12	15	10	7	20	4	5	25	22
20	M22×1,5	9	8	16	20	16	10	27	6	6	34	30
25	M22×1,5	9	8	16	19	16	10	30	6	8	34	30
32	М24×2	9	10	16	23	16	11	34	5	10	36	32
40	М30×2	8	12	20	н/д	16,5	15	42	н/д	14	47	41

Версия: 2026-05-14-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	21.05.2026	0.54 Мб

Артикул	Диаметр поршня, мм	Длина хода, мм	Магнит	Срок поставки	Стоимость
12 16 20 25 32 40	25 50 75 100 125 150 160 175 200 225 250 300	Да Нет

Артикул	Модель	Диаметр поршня, мм	Длина хода, мм	Магнит	Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Модель	Диаметр поршня, мм	Длина хода, мм	Магнит	Срок поставки	Стоимость
W26670	ПНЦ-И-016х025-К	16	25	Да	Со склада	1369 руб. – +
W26675	ПНЦ-И-016х050-К	16	50	Да	Со склада	1131 руб. – +
W26686	ПНЦ-И-016х100-К	16	100	Да	Со склада	1326 руб. – +
W26696	ПНЦ-И-016х150-К	16	150	Да	Со склада	3561 руб. – +
W26740	ПНЦ-И-016х150	16	150	Нет	Со склада	3561 руб. – +
W26676	ПНЦ-И-020х050-К	20	50	Да	Со склада	1630 руб. – +
W26687	ПНЦ-И-020х100-К	20	100	Да	Со склада	1997 руб. – +
W26697	ПНЦ-И-020х150-К	20	150	Да	Со склада	2040 руб. – +
W26677	ПНЦ-И-025х050-К	25	50	Да	Со склада	1689 руб. – +
W26735	ПНЦ-И-025х050	25	50	Нет	Со склада	1689 руб. – +
W26688	ПНЦ-И-025х100-К	25	100	Да	Со склада	1930 руб. – +
W26738	ПНЦ-И-025х100	25	100	Нет	Со склада	2254 руб. – +
W26698	ПНЦ-И-025х150-К	25	150	Да	Со склада	2738 руб. – +
W26678	ПНЦ-И-032х050-К	32	50	Да	Со склада	2496 руб. – +
W26689	ПНЦ-И-032х100-К	32	100	Да	Со склада	2320 руб. – +
W26739	ПНЦ-И-032х100	32	100	Нет	Со склада	2531 руб. – +
W26714	ПНЦ-И-032х200-К	32	200	Да	Со склада	3377 руб. – +

Артикул	Модель	Диаметр поршня, мм	Длина хода, мм	Магнит	Срок поставки	Стоимость
W26685	ПНЦ-И-012х100-К	12	100	Да	Снято с производства	1603 руб. – +
W26670	ПНЦ-И-016х025-К	16	25	Да	Со склада	1369 руб. – +
W26731	ПНЦ-И-016х025	16	25	Нет	Снято с производства	1369 руб. – +
W26675	ПНЦ-И-016х050-К	16	50	Да	Со склада	1131 руб. – +
W26734	ПНЦ-И-016х050	16	50	Нет	Снято с производства	1638 руб. – +
W26680	ПНЦ-И-016х075-К	16	75	Да	120 дней	1498 руб. – +
W26686	ПНЦ-И-016х100-К	16	100	Да	Со склада	1326 руб. – +
W26737	ПНЦ-И-016х100	16	100	Нет	120 дней	1595 руб. – +
W26691	ПНЦ-И-016х125-К	16	125	Да	120 дней	1728 руб. – +
W26696	ПНЦ-И-016х150-К	16	150	Да	Со склада	3561 руб. – +
W26740	ПНЦ-И-016х150	16	150	Нет	Со склада	3561 руб. – +
W26701	ПНЦ-И-016х160-К	16	160	Да	120 дней	3561 руб. – +
W26706	ПНЦ-И-016х175-К	16	175	Да	120 дней	1958 руб. – +
W26711	ПНЦ-И-016х200-К	16	200	Да	Под заказ к 2026.12.01	2071 руб. – +
W26716	ПНЦ-И-016х225-К	16	225	Да	120 дней	2438 руб. – +
W26721	ПНЦ-И-016х250-К	16	250	Да	120 дней	2609 руб. – +
W26726	ПНЦ-И-016х300-К	16	300	Да	120 дней	3069 руб. – +
W26671	ПНЦ-И-020х025-К	20	25	Да	120 дней	1533 руб. – +
W26676	ПНЦ-И-020х050-К	20	50	Да	Со склада	1630 руб. – +
W26681	ПНЦ-И-020х075-К	20	75	Да	120 дней	1763 руб. – +
W26687	ПНЦ-И-020х100-К	20	100	Да	Со склада	1997 руб. – +
W26692	ПНЦ-И-020х125-К	20	125	Да	120 дней	2071 руб. – +
W26697	ПНЦ-И-020х150-К	20	150	Да	Со склада	2040 руб. – +
W26702	ПНЦ-И-020х160-К	20	160	Да	120 дней	2301 руб. – +
W26707	ПНЦ-И-020х175-К	20	175	Да	120 дней	2379 руб. – +
W26712	ПНЦ-И-020х200-К	20	200	Да	120 дней	2531 руб. – +
W26717	ПНЦ-И-020х225-К	20	225	Да	120 дней	2750 руб. – +
W26722	ПНЦ-И-020х250-К	20	250	Да	120 дней	2917 руб. – +
W26727	ПНЦ-И-020х300-К	20	300	Да	120 дней	3377 руб. – +
W26672	ПНЦ-И-025х025-К	25	25	Да	120 дней	1689 руб. – +
W26732	ПНЦ-И-025х025	25	25	Нет	120 дней	1689 руб. – +
W26677	ПНЦ-И-025х050-К	25	50	Да	Со склада	1689 руб. – +
W26735	ПНЦ-И-025х050	25	50	Нет	Со склада	1689 руб. – +
W26682	ПНЦ-И-025х075-К	25	75	Да	120 дней	1993 руб. – +
W26688	ПНЦ-И-025х100-К	25	100	Да	Со склада	1930 руб. – +
W26738	ПНЦ-И-025х100	25	100	Нет	Со склада	2254 руб. – +
W26693	ПНЦ-И-025х125-К	25	125	Да	Под заказ к 2026.12.01	2301 руб. – +
W26698	ПНЦ-И-025х150-К	25	150	Да	Со склада	2738 руб. – +
W26741	ПНЦ-И-025х150	25	150	Нет	120 дней	2738 руб. – +
W26703	ПНЦ-И-025х160-К	25	160	Да	Снято с производства	2691 руб. – +
W26708	ПНЦ-И-025х175-К	25	175	Да	120 дней	2531 руб. – +
W26713	ПНЦ-И-025х200-К	25	200	Да	120 дней	2917 руб. – +
W26718	ПНЦ-И-025х225-К	25	225	Да	120 дней	3194 руб. – +
W26723	ПНЦ-И-025х250-К	25	250	Да	120 дней	3377 руб. – +
W26728	ПНЦ-И-025х300-К	25	300	Да	120 дней	3377 руб. – +
W26673	ПНЦ-И-032х025-К	32	25	Да	120 дней	2149 руб. – +
W26733	ПНЦ-И-032х025	32	25	Нет	120 дней	2149 руб. – +
W26678	ПНЦ-И-032х050-К	32	50	Да	Со склада	2496 руб. – +
W26736	ПНЦ-И-032х050	32	50	Нет	120 дней	2496 руб. – +
W26683	ПНЦ-И-032х075-К	32	75	Да	120 дней	2531 руб. – +
W26689	ПНЦ-И-032х100-К	32	100	Да	Со склада	2320 руб. – +
W26739	ПНЦ-И-032х100	32	100	Нет	Со склада	2531 руб. – +
W26694	ПНЦ-И-032х125-К	32	125	Да	120 дней	2991 руб. – +
W26699	ПНЦ-И-032х150-К	32	150	Да	120 дней	3221 руб. – +
W26742	ПНЦ-И-032х150	32	150	Нет	120 дней	3221 руб. – +
W26704	ПНЦ-И-032х160-К	32	160	Да	120 дней	3393 руб. – +
W26709	ПНЦ-И-032х175-К	32	175	Да	120 дней	3452 руб. – +
W26714	ПНЦ-И-032х200-К	32	200	Да	Со склада	3377 руб. – +
W26719	ПНЦ-И-032х225-К	32	225	Да	120 дней	3947 руб. – +
W26724	ПНЦ-И-032х250-К	32	250	Да	120 дней	4142 руб. – +
W26729	ПНЦ-И-032х300-К	32	300	Да	120 дней	4528 руб. – +
W26674	ПНЦ-И-040х025-К	40	25	Да	120 дней	2609 руб. – +
W26679	ПНЦ-И-040х050-К	40	50	Да	120 дней	2917 руб. – +
W26684	ПНЦ-И-040х075-К	40	75	Да	120 дней	3221 руб. – +
W26690	ПНЦ-И-040х100-К	40	100	Да	120 дней	3530 руб. – +
W26695	ПНЦ-И-040х125-К	40	125	Да	120 дней	3760 руб. – +
W26700	ПНЦ-И-040х150-К	40	150	Да	120 дней	3912 руб. – +
W26705	ПНЦ-И-040х160-К	40	160	Да	120 дней	4017 руб. – +
W26710	ПНЦ-И-040х175-К	40	175	Да	120 дней	4068 руб. – +
W26715	ПНЦ-И-040х200-К	40	200	Да	120 дней	4298 руб. – +
W26720	ПНЦ-И-040х225-К	40	225	Да	120 дней	4485 руб. – +
W26725	ПНЦ-И-040х250-К	40	250	Да	120 дней	4602 руб. – +
W26730	ПНЦ-И-040х300-К	40	300	Да	120 дней	5062 руб. – +
