Термопара ТП-А-4501

Термопара предназначена для измерения температуры жидких и газообразных сред, неагрессивных к материалу корпуса датчика, а также твердых тел — нагревательных поверхностей и плит, нагревательных элементов и т.д.

Номинальная статическая характеристика: ХА (К) – стандарт, ХК (L), ЖК (J), НН (N), ХКн (E), МКн (Т) – по заказу
Диапазон измеряемых температур: −40...+400°С
Класс допуска: 2
Длина монтажной части: 20 мм, 30 мм, 40 мм, 60 мм, 80 мм, 100 мм, 110 мм, 120 мм, 160 мм, 200 мм – стандарт, 180 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм – по заказу
Диаметр монтажной части: 5 мм
Присоединение: штуцер М8×1 с гайкой
Длина кабельного вывода: 1800 мм – стандарт, до 50 000 мм – по заказу
Тип спая: неизолированный
Материал корпуса датчика: нержавеющая сталь

Обратите внимание! Цены и сроки изготовления всех модификаций, не представленных к заказу через сайт, но присутствующих в описании прибора, вы можете узнать у наших менеджеров по телефону +7-911-927-32-74 или электронной почте 327@kipspb.ru

В закладки

от 576 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (8)
Все модификации ()
Отзывы (0)

Прежнее название термопары ТП-А-4501: ТП-А-2488-3

Принцип действия и конструкция:

Термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. При помещении одного спая (рабочего) в измеряемую среду вследствие разницы температур спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур. Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур до +400°С.

Внимание! Максимальная температура места перехода «арматура-кабельный вывод» не более +300°С.

Особенности:

Штуцер со стандартной метрической резьбой М8×1 позволяет легко монтировать термопару в стандартное резьбовое отверстие в объекте измерения температуры
Благодаря дополнительной гайке термопару можно закрепить на перегородке толщиной до 12 мм в отверстие без резьбы (см. рисунок)
Кабельный вывод конструктивно усилен пружиной, защищающей провод от излома
Термопара является неполным аналогом дТП054

Монтаж:

Для соединения термопар с измерительными приборами используются компенсационные провода, например:

– ПТН-А;
– ПТНн-А;
– ПТНт-А;
– ПТНГт-А;
– ПТНЭ-А;
– ПТНГЭ-А;

– ПТНЭк-А;

– ПТНГЭк-А.

При подключении проводов необходимо соблюдать полярность.

Полярность	ХА (К)	ХК (L)	ЖК (J)	НН (N)	ХКн (E)	МКн (Т)
«+»	красная жила (хромель)	красная жила (хромель)	красная жила (железо)	красная жила (нихросил)	красная жила (хромель)	красная жила (медь)
«−»	зеленая жила (алюмель)	оранжевая жила (копель)	синяя жила (константан)	белая жила (нисил)	черная жила (константан)	коричневая жила (константан)

Показатели надежности и условия эксплуатации:

Показатели надежности термопар при соблюдении условий эксплуатации в рабочем диапазоне температур:

вероятность безотказной работы — не менее 0,95 за 16 000 ч;
средний срок службы — не менее 4 лет;
гарантийный срок эксплуатации — 2 года.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 — группа N2.

Рабочие условия эксплуатации места перехода «арматура-кабельный вывод»:

помещения с нерегулируемыми климатическими условиями и (или) навесы;
относительная влажность не более 95% при +35°С и более низких температурах без конденсации влаги;
атмосферное давление от 84 до 106,7 кПа.

Технические характеристики:

Параметр	Значение
Номинальная статическая характеристика	ХА (К) – стандарт ХК (L), ЖК (J), НН (N), ХКн (E), МКн (Т) – по заказу
Диапазон измеряемых температур	−40...+400°С
Условное давление	2,0 МПа
Класс допуска датчика	2
Допустимое отклонение	±3°С
Длина монтажной части (L)	20 мм, 30 мм, 40 мм, 60 мм, 80 мм, 100 мм, 110 мм, 120 мм, 160 мм, 200 мм – стандарт 180 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм – по заказу
Диаметр монтажной части (D)	5 мм
Присоединение	штуцер М8×1 с гайкой
Длина кабельного вывода (l)	1800 мм – стандарт до 50 000 мм – по заказу погрешность длины кабельного вывода ±3%
Тип спая	неизолированный
Тепловая инерция	≤ 10 с
Материал корпуса датчика	нержавеющая сталь
Провод	ПТНЭ-А, одножильный
Сечение провода	2×0,2 мм²
Наружные размеры провода	2×3 мм
Степень защиты	IP54

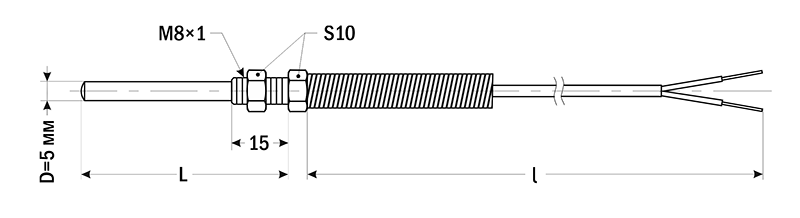

Габаритные размеры

Предельные допустимые отклонения согласно ГОСТ Р 8.585-2001 (справочная таблица):

Класс допуска	1		2
Тип	Диапазон измерения	Допустимые отклонения	Диапазон измерения	Допустимые отклонения
ХА (К)	−40...+375°С	±1,5°С	−40...+333°С	±2,5°С
ХА (К)	+375...+1000°С	±0,004Т	+333...+1300°С	±0,0075Т
ХК (L)	−	−	−40...+360°С	±2,5°С
ХК (L)	−	−	+360...+800°С	±(0,7°С+0,005T)
ЖК (J)	−40...+375°С	±1,5°С	−40...+333°С	±2,5°С
ЖК (J)	+375...+750°С	±0,004Т	+333...+900°С	±0,0075Т
НН (N)	−40...+375°С	±1,5°С	−40...+333°С	±2,5°С
НН (N)	+375...+1000°С	±0,004Т	+333...+1300°С	±0,0075Т
ХКн (E)	−40...+375°С	±1,5°С	−40...+333°С	±2,5°С
ХКн (E)	+375...+800°С	±0,004Т	+333...+990°С	±0,0075Т
МКн (Т)	−40...+125°С	±0,5°С	−40...+135°С	±1,0°С
МКн (Т)	+125...+350°С	±0,004Т	+135...+350°С	±0,0075Т
ПП (S)	0...+1100°С	±1,0°С	0...+600°С	±1,5°С
ПП (S)	+1100...+1600°С	±(1,0+0,003(Т−1100))	+600...+1600°С	±0,0025Т

Диапазон измеряемых температур зависит от конструктивного исполнения датчика и материала защитной арматуры.
Т — абсолютное значение температуры измеряемой среды, °С

Версия: 2022-05-02-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Декларация о соответствии	23.05.2016	0.77 Мб

Артикул	Длина монтажной части, мм	Срок поставки	Стоимость
20 30 40 60 80 100 110 120 160 200

Артикул	Модель	Длина монтажной части, мм	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Длина монтажной части, мм	Срок поставки	Стоимость
K08567	ТП-А-4501-5-М8х1-020-ХА-Н-2,0	20	Со склада	576 руб. – +
K08568	ТП-А-4501-5-М8х1-030-ХА-Н-2,0	30	Со склада	576 руб. – +
K08569	ТП-А-4501-5-М8х1-040-ХА-Н-2,0	40	Со склада	576 руб. – +
K08571	ТП-А-4501-5-М8х1-080-ХА-Н-2,0	80	Со склада	576 руб. – +
K08572	ТП-А-4501-5-М8х1-100-ХА-Н-1,8 (ТП-А-2488-3)	100	Со склада	605 руб. – +
K08574	ТП-А-4501-5-М8х1-120-ХА-Н-2,0	120	Со склада	605 руб. – +
K08575	ТП-А-4501-5-М8х1-160-ХА-Н-1,8 (ТП-А-2488-3)	160	Со склада	666 руб. – +
K08576	ТП-А-4501-5-М8х1-200-ХА-Н-1,8 (ТП-А-2488-3)	200	Со склада	720 руб. – +
