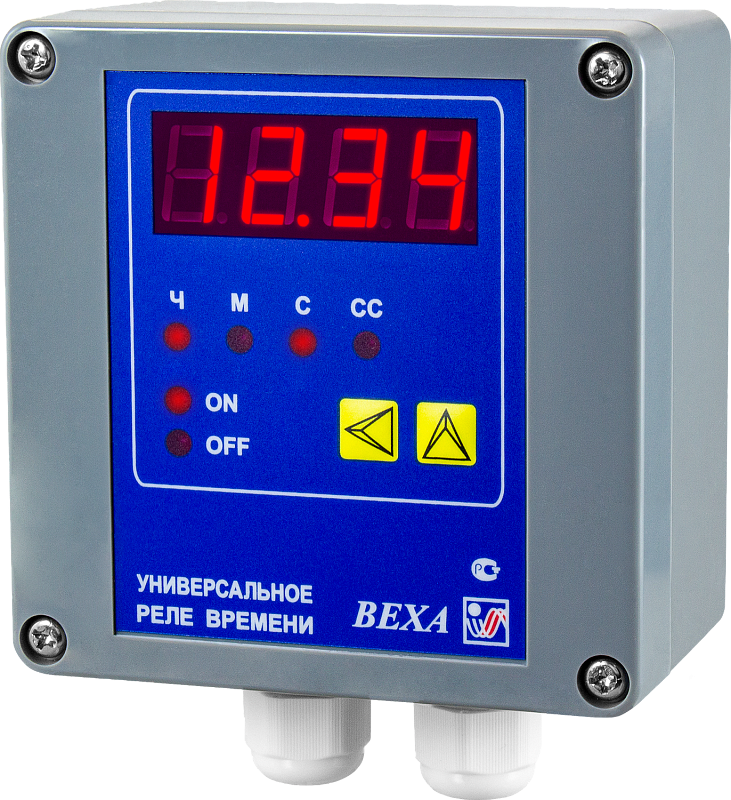

Реле времени универсальное Веха-Н
Прибор для включения/выключения исполнительных механизмов по установленной выдержке времени
- Диапазон задаваемых выдержек времени: 0,001 с…9999 ч (таймер), 0,01 с...99,99 ч (часы)
- Отсчет времени: прямой и обратный
- Режимы работы: однократный и циклический
- 2 входа для пуска/останова
- От 1 до 3 логических управляющих выходных устройств: реле, оптосимистор, оптотранзистор, твердотельное реле
- Дисплей: 4-разрядный светодиодный
- Задержка на включение или на отключение
- Монтаж: настенный
Универсальное реле времени (таймер) ВЕХА-Н предназначено для включения/выключения исполнительных механизмов по установленной выдержке времени
Используется для:
- Выдержки продукта в печах в пищевой промышленности, камерах порошковой окраски, гальванических ваннах и т. д.
- Отсчета времени в игровых залах, аттракционах и т. п.
- Управления прессами при вулканизации и сваривании деталей
- Управления дозированием
- Подачи повторяющихся сигналов в цепях аварийной сигнализации
Особенности:
- Формат представления индикатора в виде часов или таймера
- 5 способов пуска и 4 варианта останова
- Ограничение доступа к настройкам прибора с помощью пароля – три уровня доступа
Технические характеристики:
| Параметр
| Значение
| |
| Диапазон задаваемых выдержек времени
| Таймер: 0,001 с…9999 ч
Часы: 0,01 с…99,99 ч | |
| Относительная погрешность генератора времени
| ±0,01%
| |
| Индикатор
| СД, четырехразрядный
| |
| Высота символов
| 14 мм
| |
| Количество циклов
| 1…999 или бесконечно
| |
| Количество логических управляющих выходов
| 1, 2 или 3
| |
| Типы выходных устройств | Р – Реле ~10 А, 220 В
K – управление оптотранзистором =50 В, 200 мА С – управление симистором ~220 В, 50 мА или твердотельным реле со входом управления ~220 В (AR-SSR-...AA и AR-3SSR-...AA) Т – управление твердотельным реле =30 мА, 6...24 В (AR-SSR-...DA и AR-3SSR-...DA) | |
| Потребляемая мощность
| < 5 ВА
| |
| Питание
| ~220 В (−15…+10)%, 50 Гц
~110 В (−15…+10)%, 50 Гц =24 В ± 5% =12 В ± 5% | |
| Условия эксплуатации
| Температура
| +5…+50°С
|
| Влажность
| ≤ (95 ± 3)%RH
| |
| Давление
| 84...107 кПа
| |
| Степень защиты
| IP65
| |
| Монтаж
| Настенный
| |

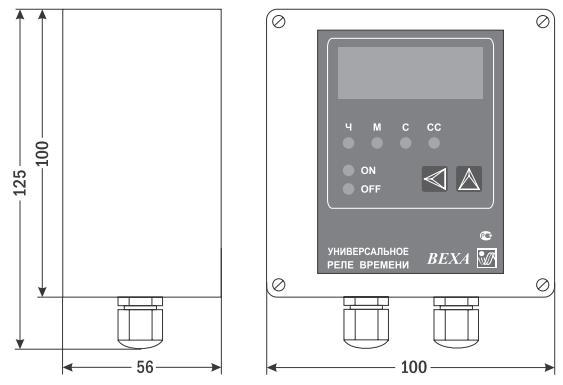

| Габаритные размеры
| 125×100×56 мм
| |
| Габаритные размеры |
 |
Версия: 2016-05-24-КВА
Документация и схемы
| Схема | Размер | Файл |

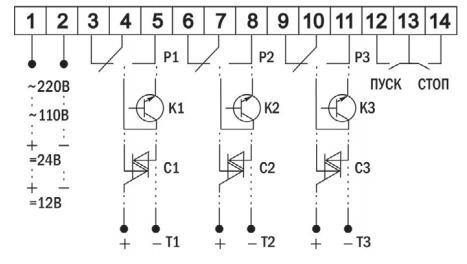

| Схема подключения | 0.02 Мб |  |
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации (версия 2.4 от 19.02.2015) | 25.09.2018 | 1.03 Мб |  |
| Руководство по эксплуатации (версия 2.1 от 02.10.2013) | 25.09.2018 | 1.03 Мб | |
| Сертификат соответствия | 29.03.2019 | 0.59 Мб | |
