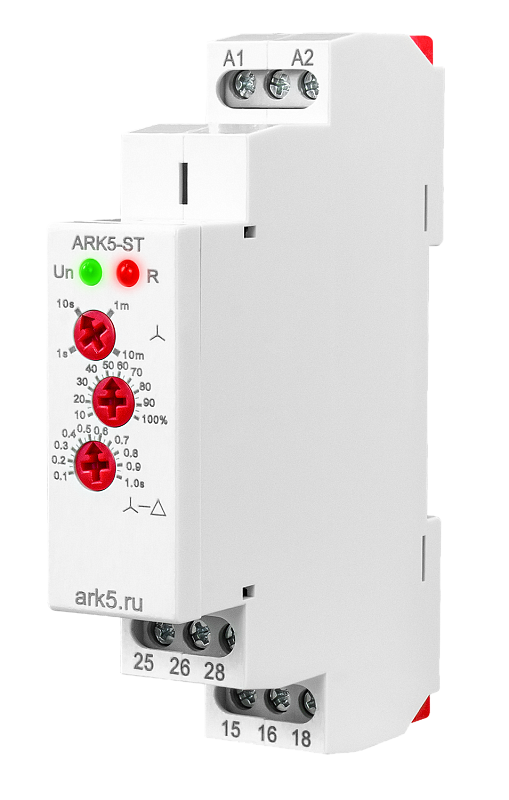

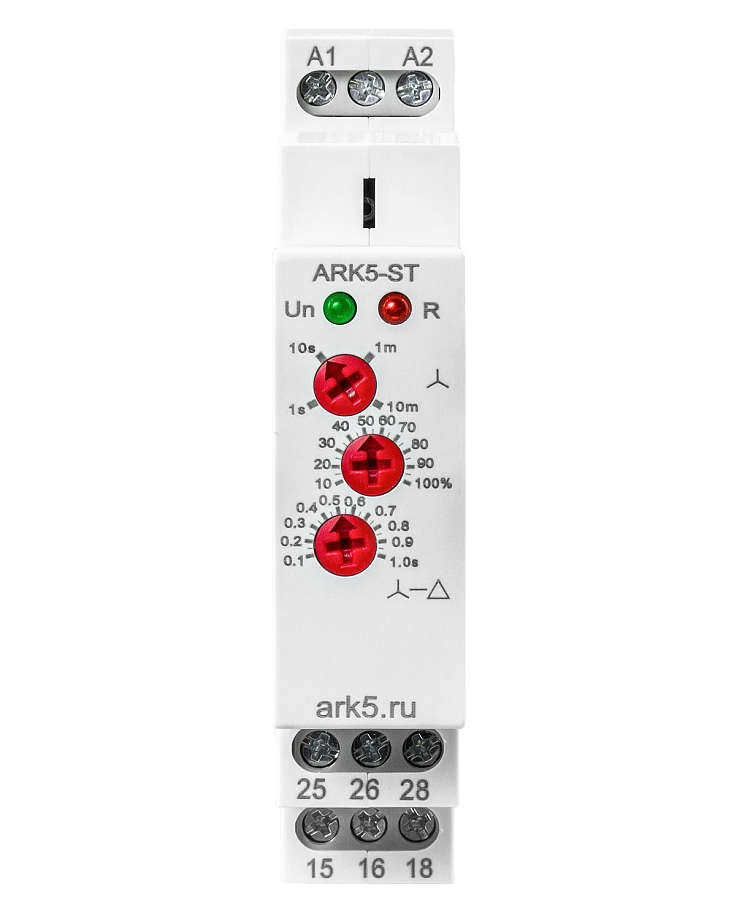

Пусковое реле («звезда»/«треугольник») ARK5-ST

Арт: G47310

Прибор для обеспечения плавного пуска трехфазных асинхронных двигателей, а также для уменьшения пусковых токов при включении двигателей

Диапазон выдержки времени: 0,1 с...10 мин для работы по схеме «звезда»
Диапазон выдержки времени для задержки переключения между схемами «звезда»/«треугольник»: 0,1...1 с
Погрешность: ±10%
2 независимых реле: ~16 А, 250 В
Монтаж: настенный, на DIN-рейку (стандарт 1S)

В закладки

2 927 руб. Наличие: Со склада

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Пусковое реле («звезда»/«треугольник») ARK5-ST предназначено для обеспечения плавного пуска трехфазных асинхронных двигателей, а также для уменьшения пусковых токов при включении двигателей

Особенности:

4 диапазона выдержек времени
Аналоговая установка времени

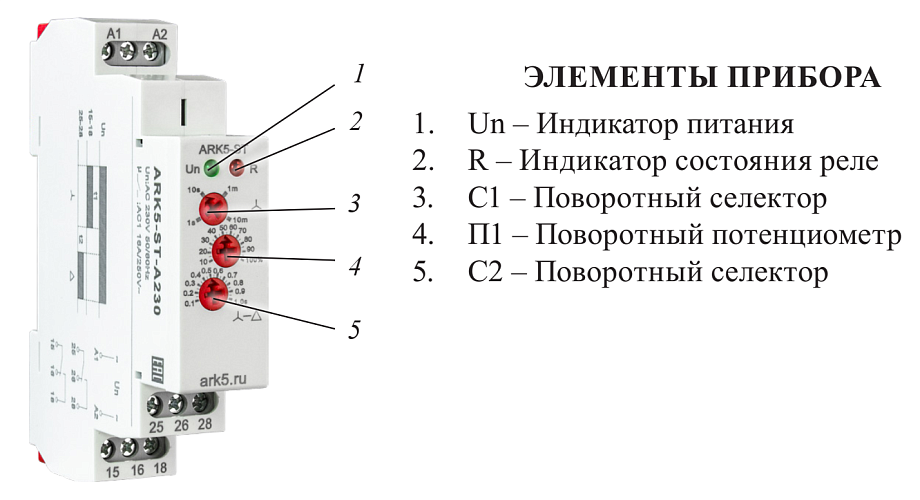

Светодиодные индикаторы питания и состояния реле

Сравнительную таблицу по таймерам ARK5 см. тут

Технические характеристики:

Параметр	Значение
Диапазон задаваемых выдержек времени в режиме «звезда»	0,1…1 c; 1…10 c; 0,1…1 мин; 1…10 мин
Диапазон задаваемых выдержек времени в режиме «треугольник»	0,1…1 c
Погрешность задания уставки	±10%
Повторяемость	±0,2%
Питание	~230 В (+10/−15%)
Потребляемая мощность	6 ВА/1,3 Вт
Реле	2 реле ~16 А, 250 В
Механическая износостойкость	≥ 10⁷ циклов
Электрическая износостойкость	≥ 10⁵ циклов
Время сброса	≤ 200 мс
Степень пылевлагозащиты	IP40 (лицевая панель), IP20 (клеммы)
Температура эксплуатации	−20...+55°С
Температура хранения	−35...+75°С
Монтаж	Настенный, на DIN-рейку (стандарт 1S)
Расстояние между монтажными отверстиями	95 мм
Габаритные размеры	90×18×64 мм
Вес	80 г

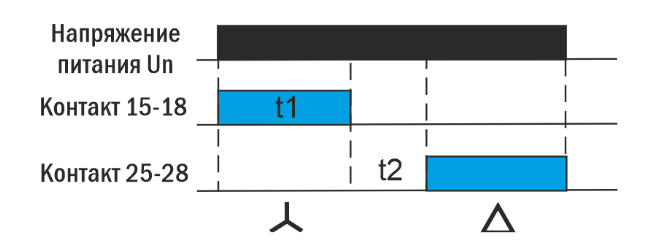

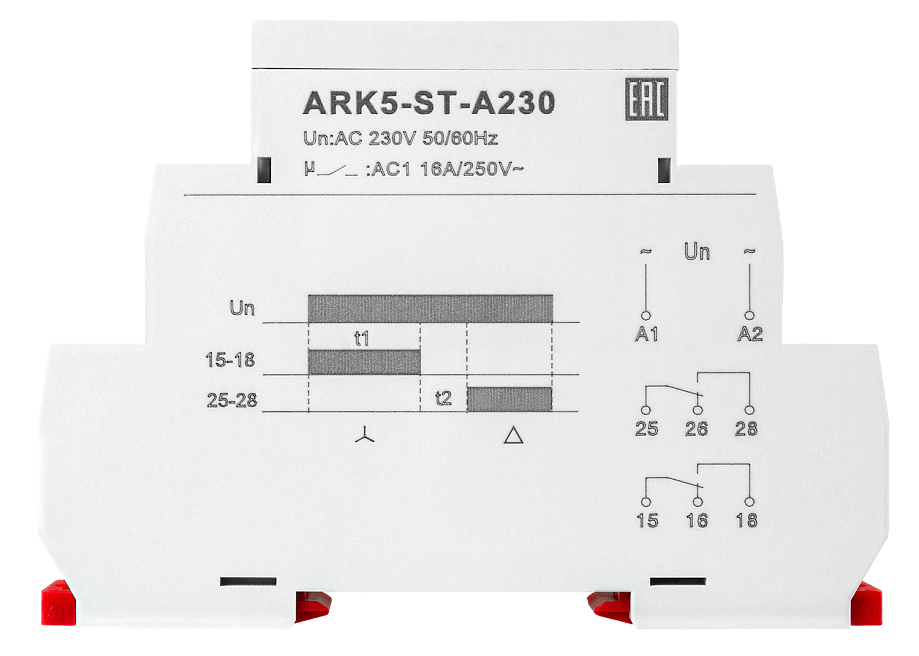

Диаграммы работы реле

После подачи питания замкнутся контакты 15-18, двигатель запустится по
схеме «звезда». По истечении времени t1 контакты 15-18 разомкнутся,
запустится отсчет времени t2 (нужен для затухания переходных процессов в
двигателе). По окончании этого времени замкнутся контакты 25-28, двигатель
продолжит работу по схеме «треугольник» до тех пор, пока не будет снято
питание

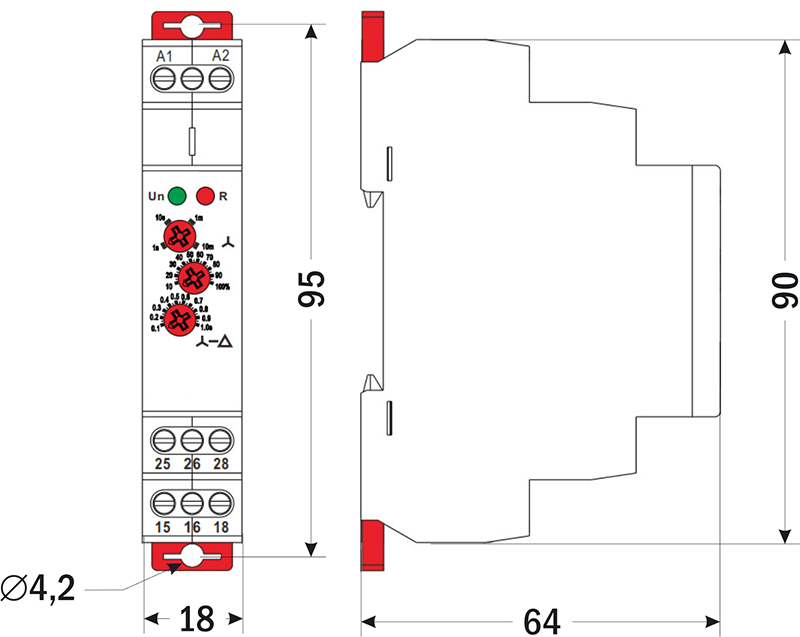

Габаритные размеры

Версия: 2023-01-30-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	30.01.2023	0.77 Мб
