Термопара с кабельным выводом дТП644

Прибор для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу термоэлектродов

Количество рабочих термопар в изделии: 1 или 2
Номинальная статическая характеристика: ХА (К), ХК (L)
Диапазон измеряемых температур: –40…+300°C
Класс допуска: 2
Длина монтажной части: 13 мм, 20 мм, 30 мм
Диаметр монтажной части: 4,5 мм
Длина кабельного вывода: 0,2 м – стандарт, до 20 м – по заказу
Тип спая: неизолированный, изолированный
Присоединение: М6×1
Материал корпуса датчика: нержавеющая сталь

Обратите внимание! Цены и сроки изготовления всех модификаций, не представленных к заказу через сайт, но присутствующих в описании прибора, вы можете узнать у наших менеджеров по телефону +7-911-927-32-74 или электронной почте 327@kipspb.ru

В закладки

от 2 300 руб. Наличие: 2...4 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Предназначены для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу термоэлектродов. Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур до +300.

Номинальные статические характеристики (НСХ) по ГОСТ Р 8.585-2001:

ТХА (К) – для ДТПК
ТХК (L) – для ДТПL

Показатели надежности термоэлектрических преобразователей ДТПхх4 при соблюдении условий эксплуатации в диапазоне температур −40...+300°С:

вероятность безотказной работы – не менее 0,95 за 16 000 час;
средний срок службы – не менее 4 лет;
гарантийный срок эксплуатации – 2 года.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: ДТПК (L) без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные – группе N2.

Для монтажа датчиков ДТПХхх4 со штуцером на объекты измерения температуры рекомендуется применять гильзы ГЗ-В, ГЗ.16 и ГЗ.25, бобышки БП-А, БК-А, Б.П.1 и Б.У.1.

Все термопреобразователи сопротивления ОВЕН имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

Важно: максимальная температура узлов вывода, т.е. мест перехода «арматура-кабельный вывод», для дТПХхх4 – +200°С.

Технические характеристики:

Характеристика	Значение
Характеристика	ДТПКхх4	ДТПLхх4
Номинальная статическая характеристика (НСХ)	K (ХА) хромель-алюмель	L (ХК) хромель-копель
Рабочий диапазон измеряемых температур - c кабелем ДКТ	−40...+300°С
Условное давление	0,4...10 МПа*
Класс допуска датчика	2
Исполнение рабочего спая термопары, относительно корпуса датчика	Изолированный Неизолированный
Диаметр термоэлектродной проволоки	0,5 мм, 0,7 мм
Показатель тепловой инерции:
- с изолированным рабочим спаем	≤ 20 с
- с неизолированным рабочим спаем	≤ 10 с
Количество рабочих термопар в изделии	1 или 2
Материал защитной арматуры	нержавеющая сталь
Степень защиты по ГОСТ 14254	IP54

* - в зависимости от конструктивного исполнения

Номинальная статическая характеристика:

Тип термоэлектрического преобразователя	Номинальная статическая характеристика (НСХ)	Диаметр проволоки, мм	Температура эксплуатации, °С	Продолжительность эксплуатации, ч
ДТПК (ХА)	Хромель-алюмель	5,0; 3,2	+800	10000
			+1000	2000
			+1200	100
		1,5	+800	10000
			+1000	1000
			+1100	200
		1,2	+800	10000
			+1000	500
			+1100	200
		0,7	+800	6000
		0,7	+1000	300
		0,5	+800	1000
		0,5	+1000	100
		0,3; 0,2	+600	10000
		0,3; 0,2	+800	200
ДТПL (ХК)	Хромель-копель	5,0; 3,2; 1,5	+600	10000
		5,0; 3,2; 1,5	+800	1000
		1,2; 0,7	+600	10000
		1,2; 0,7	+800	500
		0,5	+600	5000
		0,3; 0,2	+600	1000

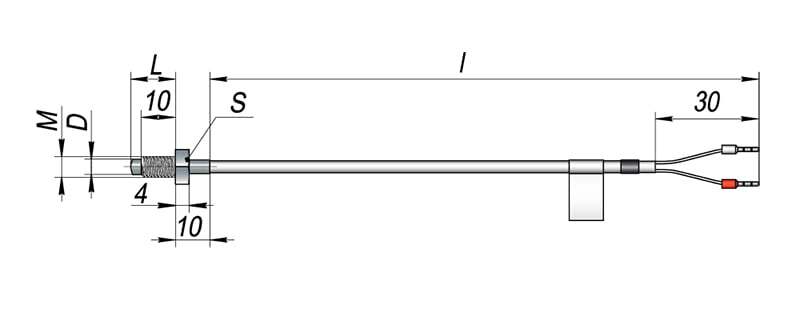

Габаритные размеры:

Габаритные размеры

D = 4,5 мм L = 13 мм, 20 мм, 30 мм М = М6×1 S = 10 мм l* = 0,2 м – стандарт, до 20 м – по заказу

Версия: 2022-01-17-ШАР

Артикул	Градуировка	Изоляция спая	Диаметр термоэлектрода	Длина монтажной части, мм	Длина кабельного вывода, мм	Срок поставки	Стоимость
ХА(ДТПК) ХК(ДТПL)	Изолированный Неизолированный	0,5 0,7	13 20 30	200 500 1000 1500 2000 3000 5000

Артикул	Градуировка	Изоляция спая	Диаметр термоэлектрода	Длина монтажной части, мм	Длина кабельного вывода, мм	Срок поставки	Стоимость

Артикул	Свойства					Срок поставки	Стоимость

Артикул	Свойства					Срок поставки	Стоимость

Артикул	Градуировка	Изоляция спая	Диаметр термоэлектрода	Длина монтажной части, мм	Длина кабельного вывода, мм	Срок поставки	Стоимость
T26278	ХА(ДТПК)	Изолированный	0,5	13	200	2...4 недели	2300 руб. – +
T26279	ХК(ДТПL)	Изолированный	0,5	13	200	2...4 недели	По запросу ₽
T26280	ХА(ДТПК)	Неизолированный	0,5	13	200	2...4 недели	По запросу ₽
T26281	ХК(ДТПL)	Неизолированный	0,5	13	200	2...4 недели	2300 руб. – +
T26282	ХА(ДТПК)	Изолированный	0,7	13	200	2...4 недели	По запросу ₽
T26283	ХК(ДТПL)	Изолированный	0,7	13	200	2...4 недели	По запросу ₽
T26284	ХА(ДТПК)	Неизолированный	0,7	13	200	2...4 недели	По запросу ₽
T26285	ХК(ДТПL)	Неизолированный	0,7	13	200	2...4 недели	По запросу ₽
T26286	ХА(ДТПК)	Изолированный	0,5	20	200	2...4 недели	2300 руб. – +
T26287	ХК(ДТПL)	Изолированный	0,5	20	200	2...4 недели	По запросу ₽
T26288	ХА(ДТПК)	Неизолированный	0,5	20	200	2...4 недели	По запросу ₽
T26289	ХК(ДТПL)	Неизолированный	0,5	20	200	2...4 недели	По запросу ₽
T26290	ХА(ДТПК)	Изолированный	0,7	20	200	2...4 недели	По запросу ₽
T26291	ХК(ДТПL)	Изолированный	0,7	20	200	2...4 недели	По запросу ₽
T26292	ХА(ДТПК)	Неизолированный	0,7	20	200	2...4 недели	По запросу ₽
T26293	ХК(ДТПL)	Неизолированный	0,7	20	200	2...4 недели	По запросу ₽
T26294	ХА(ДТПК)	Изолированный	0,5	30	200	2...4 недели	2300 руб. – +
T26295	ХК(ДТПL)	Изолированный	0,5	30	200	2...4 недели	По запросу ₽
T26296	ХА(ДТПК)	Неизолированный	0,5	30	200	2...4 недели	По запросу ₽
T26297	ХК(ДТПL)	Неизолированный	0,5	30	200	2...4 недели	По запросу ₽
T26298	ХА(ДТПК)	Изолированный	0,7	30	200	2...4 недели	По запросу ₽
T26299	ХК(ДТПL)	Изолированный	0,7	30	200	2...4 недели	По запросу ₽
T26300	ХА(ДТПК)	Неизолированный	0,7	30	200	2...4 недели	По запросу ₽
T26301	ХК(ДТПL)	Неизолированный	0,7	30	200	2...4 недели	По запросу ₽
T26302	ХА(ДТПК)	Изолированный	0,5	13	500	2...4 недели	2480 руб. – +
T26303	ХК(ДТПL)	Изолированный	0,5	13	500	2...4 недели	2480 руб. – +
T26304	ХА(ДТПК)	Неизолированный	0,5	13	500	2...4 недели	По запросу ₽
T26305	ХК(ДТПL)	Неизолированный	0,5	13	500	2...4 недели	По запросу ₽
T26306	ХА(ДТПК)	Изолированный	0,7	13	500	2...4 недели	По запросу ₽
T26307	ХК(ДТПL)	Изолированный	0,7	13	500	2...4 недели	По запросу ₽
T26308	ХА(ДТПК)	Неизолированный	0,7	13	500	2...4 недели	По запросу ₽
T26309	ХК(ДТПL)	Неизолированный	0,7	13	500	2...4 недели	По запросу ₽
T26310	ХА(ДТПК)	Изолированный	0,5	20	500	2...4 недели	2480 руб. – +
T26311	ХК(ДТПL)	Изолированный	0,5	20	500	2...4 недели	2480 руб. – +
T26312	ХА(ДТПК)	Неизолированный	0,5	20	500	2...4 недели	По запросу ₽
T26313	ХК(ДТПL)	Неизолированный	0,5	20	500	2...4 недели	По запросу ₽
T26314	ХА(ДТПК)	Изолированный	0,7	20	500	2...4 недели	По запросу ₽
T26315	ХК(ДТПL)	Изолированный	0,7	20	500	2...4 недели	По запросу ₽
T26316	ХА(ДТПК)	Неизолированный	0,7	20	500	2...4 недели	По запросу ₽
T26317	ХК(ДТПL)	Неизолированный	0,7	20	500	2...4 недели	По запросу ₽
T26318	ХА(ДТПК)	Изолированный	0,5	30	500	2...4 недели	2480 руб. – +
T26319	ХК(ДТПL)	Изолированный	0,5	30	500	2...4 недели	По запросу ₽
T26320	ХА(ДТПК)	Неизолированный	0,5	30	500	2...4 недели	По запросу ₽
T26321	ХК(ДТПL)	Неизолированный	0,5	30	500	2...4 недели	По запросу ₽
T26322	ХА(ДТПК)	Изолированный	0,7	30	500	2...4 недели	По запросу ₽
T26323	ХК(ДТПL)	Изолированный	0,7	30	500	2...4 недели	По запросу ₽
T26324	ХА(ДТПК)	Неизолированный	0,7	30	500	2...4 недели	По запросу ₽
T26325	ХК(ДТПL)	Неизолированный	0,7	30	500	2...4 недели	По запросу ₽
T26326	ХА(ДТПК)	Изолированный	0,5	13	1000	2...4 недели	2660 руб. – +
T26327	ХК(ДТПL)	Изолированный	0,5	13	1000	2...4 недели	2660 руб. – +
T26328	ХА(ДТПК)	Неизолированный	0,5	13	1000	2...4 недели	2660 руб. – +
T26329	ХК(ДТПL)	Неизолированный	0,5	13	1000	2...4 недели	2660 руб. – +
T26330	ХА(ДТПК)	Изолированный	0,7	13	1000	2...4 недели	По запросу ₽
T26331	ХК(ДТПL)	Изолированный	0,7	13	1000	2...4 недели	По запросу ₽
T26332	ХА(ДТПК)	Неизолированный	0,7	13	1000	2...4 недели	По запросу ₽
T26333	ХК(ДТПL)	Неизолированный	0,7	13	1000	2...4 недели	По запросу ₽
T26334	ХА(ДТПК)	Изолированный	0,5	20	1000	2...4 недели	2660 руб. – +
T26335	ХК(ДТПL)	Изолированный	0,5	20	1000	2...4 недели	По запросу ₽
T26336	ХА(ДТПК)	Неизолированный	0,5	20	1000	2...4 недели	2660 руб. – +
T26337	ХК(ДТПL)	Неизолированный	0,5	20	1000	2...4 недели	2660 руб. – +
T26338	ХА(ДТПК)	Изолированный	0,7	20	1000	2...4 недели	По запросу ₽
T26339	ХК(ДТПL)	Изолированный	0,7	20	1000	2...4 недели	По запросу ₽
T26340	ХА(ДТПК)	Неизолированный	0,7	20	1000	2...4 недели	По запросу ₽
T26341	ХК(ДТПL)	Неизолированный	0,7	20	1000	2...4 недели	По запросу ₽
T26342	ХА(ДТПК)	Изолированный	0,5	30	1000	2...4 недели	2660 руб. – +
T26343	ХК(ДТПL)	Изолированный	0,5	30	1000	2...4 недели	2660 руб. – +
T26344	ХА(ДТПК)	Неизолированный	0,5	30	1000	2...4 недели	По запросу ₽
T26345	ХК(ДТПL)	Неизолированный	0,5	30	1000	2...4 недели	По запросу ₽
T26346	ХА(ДТПК)	Изолированный	0,7	30	1000	2...4 недели	По запросу ₽
T26347	ХК(ДТПL)	Изолированный	0,7	30	1000	2...4 недели	По запросу ₽
T26348	ХА(ДТПК)	Неизолированный	0,7	30	1000	2...4 недели	По запросу ₽
T26349	ХК(ДТПL)	Неизолированный	0,7	30	1000	2...4 недели	По запросу ₽
T26350	ХА(ДТПК)	Изолированный	0,5	13	1500	2...4 недели	2840 руб. – +
T26351	ХК(ДТПL)	Изолированный	0,5	13	1500	2...4 недели	2840 руб. – +
T26352	ХА(ДТПК)	Неизолированный	0,5	13	1500	2...4 недели	2840 руб. – +
T26353	ХК(ДТПL)	Неизолированный	0,5	13	1500	2...4 недели	По запросу ₽
T26354	ХА(ДТПК)	Изолированный	0,7	13	1500	2...4 недели	По запросу ₽
T26355	ХК(ДТПL)	Изолированный	0,7	13	1500	2...4 недели	По запросу ₽
T26356	ХА(ДТПК)	Неизолированный	0,7	13	1500	2...4 недели	По запросу ₽
T26357	ХК(ДТПL)	Неизолированный	0,7	13	1500	2...4 недели	По запросу ₽
T26358	ХА(ДТПК)	Изолированный	0,5	20	1500	2...4 недели	2840 руб. – +
T26359	ХК(ДТПL)	Изолированный	0,5	20	1500	2...4 недели	По запросу ₽
T26360	ХА(ДТПК)	Неизолированный	0,5	20	1500	2...4 недели	По запросу ₽
T26361	ХК(ДТПL)	Неизолированный	0,5	20	1500	2...4 недели	По запросу ₽
T26362	ХА(ДТПК)	Изолированный	0,7	20	1500	2...4 недели	По запросу ₽
T26363	ХК(ДТПL)	Изолированный	0,7	20	1500	2...4 недели	По запросу ₽
T26364	ХА(ДТПК)	Неизолированный	0,7	20	1500	2...4 недели	По запросу ₽
T26365	ХК(ДТПL)	Неизолированный	0,7	20	1500	2...4 недели	По запросу ₽
T26366	ХА(ДТПК)	Изолированный	0,5	30	1500	2...4 недели	2840 руб. – +
T26367	ХК(ДТПL)	Изолированный	0,5	30	1500	2...4 недели	2840 руб. – +
T26368	ХА(ДТПК)	Неизолированный	0,5	30	1500	2...4 недели	По запросу ₽
T26369	ХК(ДТПL)	Неизолированный	0,5	30	1500	2...4 недели	По запросу ₽
T26370	ХА(ДТПК)	Изолированный	0,7	30	1500	2...4 недели	По запросу ₽
T26371	ХК(ДТПL)	Изолированный	0,7	30	1500	2...4 недели	По запросу ₽
T26372	ХА(ДТПК)	Неизолированный	0,7	30	1500	2...4 недели	По запросу ₽
T26373	ХК(ДТПL)	Неизолированный	0,7	30	1500	2...4 недели	По запросу ₽
T26374	ХА(ДТПК)	Изолированный	0,5	13	2000	2...4 недели	3020 руб. – +
T26375	ХК(ДТПL)	Изолированный	0,5	13	2000	2...4 недели	По запросу ₽
T26376	ХА(ДТПК)	Неизолированный	0,5	13	2000	2...4 недели	По запросу ₽
T26377	ХК(ДТПL)	Неизолированный	0,5	13	2000	2...4 недели	По запросу ₽
T26378	ХА(ДТПК)	Изолированный	0,7	13	2000	2...4 недели	По запросу ₽
T26379	ХК(ДТПL)	Изолированный	0,7	13	2000	2...4 недели	По запросу ₽
T26380	ХА(ДТПК)	Неизолированный	0,7	13	2000	2...4 недели	По запросу ₽
T26381	ХК(ДТПL)	Неизолированный	0,7	13	2000	2...4 недели	По запросу ₽
T26382	ХА(ДТПК)	Изолированный	0,5	20	2000	2...4 недели	3020 руб. – +
T26383	ХК(ДТПL)	Изолированный	0,5	20	2000	2...4 недели	По запросу ₽
T26384	ХА(ДТПК)	Неизолированный	0,5	20	2000	2...4 недели	По запросу ₽
T26385	ХК(ДТПL)	Неизолированный	0,5	20	2000	2...4 недели	По запросу ₽
T26386	ХА(ДТПК)	Изолированный	0,7	20	2000	2...4 недели	По запросу ₽
T26387	ХК(ДТПL)	Изолированный	0,7	20	2000	2...4 недели	По запросу ₽
T26388	ХА(ДТПК)	Неизолированный	0,7	20	2000	2...4 недели	По запросу ₽
T26389	ХК(ДТПL)	Неизолированный	0,7	20	2000	2...4 недели	По запросу ₽
T26390	ХА(ДТПК)	Изолированный	0,5	30	2000	2...4 недели	3020 руб. – +
T26391	ХК(ДТПL)	Изолированный	0,5	30	2000	2...4 недели	По запросу ₽
T26392	ХА(ДТПК)	Неизолированный	0,5	30	2000	2...4 недели	По запросу ₽
T26393	ХК(ДТПL)	Неизолированный	0,5	30	2000	2...4 недели	По запросу ₽
T26394	ХА(ДТПК)	Изолированный	0,7	30	2000	2...4 недели	По запросу ₽
T26395	ХК(ДТПL)	Изолированный	0,7	30	2000	2...4 недели	По запросу ₽
T26396	ХА(ДТПК)	Неизолированный	0,7	30	2000	2...4 недели	По запросу ₽
T26397	ХК(ДТПL)	Неизолированный	0,7	30	2000	2...4 недели	По запросу ₽
T26398	ХА(ДТПК)	Изолированный	0,5	13	3000	2...4 недели	3380 руб. – +
T26399	ХК(ДТПL)	Изолированный	0,5	13	3000	2...4 недели	3380 руб. – +
T26400	ХА(ДТПК)	Неизолированный	0,5	13	3000	2...4 недели	По запросу ₽
T26401	ХК(ДТПL)	Неизолированный	0,5	13	3000	2...4 недели	По запросу ₽
T26402	ХА(ДТПК)	Изолированный	0,7	13	3000	2...4 недели	По запросу ₽
T26403	ХК(ДТПL)	Изолированный	0,7	13	3000	2...4 недели	По запросу ₽
T26404	ХА(ДТПК)	Неизолированный	0,7	13	3000	2...4 недели	По запросу ₽
T26405	ХК(ДТПL)	Неизолированный	0,7	13	3000	2...4 недели	По запросу ₽
T26406	ХА(ДТПК)	Изолированный	0,5	20	3000	2...4 недели	3380 руб. – +
T26407	ХК(ДТПL)	Изолированный	0,5	20	3000	2...4 недели	3380 руб. – +
T26408	ХА(ДТПК)	Неизолированный	0,5	20	3000	2...4 недели	По запросу ₽
T26409	ХК(ДТПL)	Неизолированный	0,5	20	3000	2...4 недели	По запросу ₽
T26410	ХА(ДТПК)	Изолированный	0,7	20	3000	2...4 недели	По запросу ₽
T26411	ХК(ДТПL)	Изолированный	0,7	20	3000	2...4 недели	По запросу ₽
T26412	ХА(ДТПК)	Неизолированный	0,7	20	3000	2...4 недели	По запросу ₽
T26413	ХК(ДТПL)	Неизолированный	0,7	20	3000	2...4 недели	По запросу ₽
T26414	ХА(ДТПК)	Изолированный	0,5	30	3000	2...4 недели	3380 руб. – +
T26415	ХК(ДТПL)	Изолированный	0,5	30	3000	2...4 недели	3380 руб. – +
T26416	ХА(ДТПК)	Неизолированный	0,5	30	3000	2...4 недели	По запросу ₽
T26417	ХК(ДТПL)	Неизолированный	0,5	30	3000	2...4 недели	По запросу ₽
T26418	ХА(ДТПК)	Изолированный	0,7	30	3000	2...4 недели	По запросу ₽
T26419	ХК(ДТПL)	Изолированный	0,7	30	3000	2...4 недели	По запросу ₽
T26420	ХА(ДТПК)	Неизолированный	0,7	30	3000	2...4 недели	По запросу ₽
T26421	ХК(ДТПL)	Неизолированный	0,7	30	3000	2...4 недели	По запросу ₽
T26422	ХА(ДТПК)	Изолированный	0,5	13	5000	2...4 недели	4100 руб. – +
T26423	ХК(ДТПL)	Изолированный	0,5	13	5000	2...4 недели	4100 руб. – +
T26424	ХА(ДТПК)	Неизолированный	0,5	13	5000	2...4 недели	По запросу ₽
T26425	ХК(ДТПL)	Неизолированный	0,5	13	5000	2...4 недели	По запросу ₽
T26426	ХА(ДТПК)	Изолированный	0,7	13	5000	2...4 недели	По запросу ₽
T26427	ХК(ДТПL)	Изолированный	0,7	13	5000	2...4 недели	По запросу ₽
T26428	ХА(ДТПК)	Неизолированный	0,7	13	5000	2...4 недели	По запросу ₽
T26429	ХК(ДТПL)	Неизолированный	0,7	13	5000	2...4 недели	По запросу ₽
T26430	ХА(ДТПК)	Изолированный	0,5	20	5000	2...4 недели	4100 руб. – +
T26431	ХК(ДТПL)	Изолированный	0,5	20	5000	2...4 недели	4100 руб. – +
T26432	ХА(ДТПК)	Неизолированный	0,5	20	5000	2...4 недели	По запросу ₽
T26433	ХК(ДТПL)	Неизолированный	0,5	20	5000	2...4 недели	По запросу ₽
T26434	ХА(ДТПК)	Изолированный	0,7	20	5000	2...4 недели	По запросу ₽
T26435	ХК(ДТПL)	Изолированный	0,7	20	5000	2...4 недели	По запросу ₽
T26436	ХА(ДТПК)	Неизолированный	0,7	20	5000	2...4 недели	По запросу ₽
T26437	ХК(ДТПL)	Неизолированный	0,7	20	5000	2...4 недели	По запросу ₽
T26438	ХА(ДТПК)	Изолированный	0,5	30	5000	2...4 недели	4100 руб. – +
T26439	ХК(ДТПL)	Изолированный	0,5	30	5000	2...4 недели	По запросу ₽
T26440	ХА(ДТПК)	Неизолированный	0,5	30	5000	2...4 недели	По запросу ₽
T26441	ХК(ДТПL)	Неизолированный	0,5	30	5000	2...4 недели	По запросу ₽
T26442	ХА(ДТПК)	Изолированный	0,7	30	5000	2...4 недели	По запросу ₽
T26443	ХК(ДТПL)	Изолированный	0,7	30	5000	2...4 недели	По запросу ₽
T26444	ХА(ДТПК)	Неизолированный	0,7	30	5000	2...4 недели	По запросу ₽
T26445	ХК(ДТПL)	Неизолированный	0,7	30	5000	2...4 недели	По запросу ₽

Отзывы на этот товар пока отсутствуют.

Сопутствующие товары
