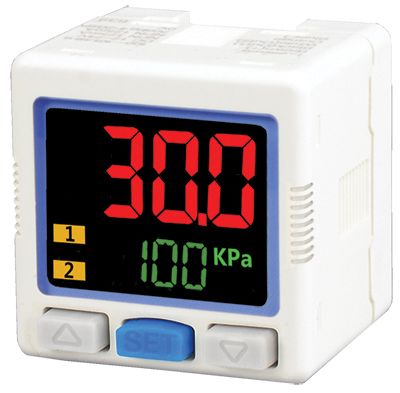

Датчик-реле давления ДРМ-Н-30

Прибор для регулирования избыточного или вакуумметрического давления воздуха и неагрессивных газов или для сигнализации о выходе давления за допустимые пределы

Рабочая среда: воздух и неагрессивные газы
Максимальное давление: 1,5 МПа
Диапазон регулируемого давления: −0,1...1 МПа или −0,1...0,1 МПа
Погрешность: ±2%
Тип выходного устройства: 2×NPN или NPN + 4…20мА
Длина кабеля: 2 м
2 типа присоединения (наружное G⅛ или внутреннее M5)
Степень пылевлагозащиты: IP40

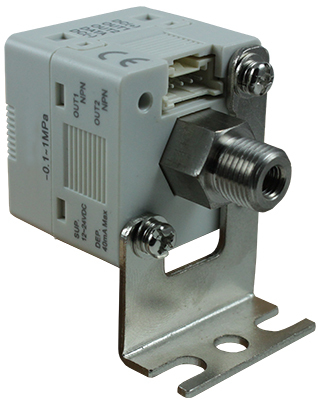

Настенное или щитовое крепление (опция)

В закладки

5 006 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (4)
Все модификации ()
Отзывы (0)

Датчик-реле давления ДРМ-Н-30 предназначен для регулирования избыточного или вакуумметрического давления воздуха и неагрессивных газов или для сигнализации о выходе давления за допустимые пределы

Особенности:

Микропроцессорный датчик
Регулируемый гистерезис
Два индикатора срабатывания
Два индикатора: измеренного значения и уставки
Изменение цвета индикатора при выходе за уставку
Выбор единиц измерения: кПа, МПа, бар, psi
Отображение единиц измерения на индикаторе
Блокировка
Рекомендуется использовать прибор совместно с блоком питания БП98РТехнические характеристики:

Параметр	Значение
	ДРМ-Н-30-P избыточное	ДРМ-Н-30-C давление разрежение
Измеряемое давление	−0,1...1 МПа	−0,1...0,1 МПа
Максимально допустимое давление	1,5 МПа	0,5 МПа
Дискретность измерения	0,01 или 0,001
Тип выходного устройства	2×NPN или NPN + 4…20мА
Дискретный выход	Выходной ток ≤80 мА Падение напряжения ≤1 В
Аналоговый выход 4...20 мА	Сопротивление нагрузки ≤400 Ом
Погрешность	±2%
Время задержки включения выходного сигнала	Настраиваемое 2,5...2000 мс
Питание прибора	=12...24 В ± 10%
Условия эксплуатации	0…+50°С, 35…80%RH
Условия хранения	–20...+60°С, 35…80%RH
Степень пылевлагозащиты	IP40
Присоединение	наружн. G⅛" и внутр. M5
Габаритные размеры	30×30×43,5 мм
Длина кабеля	2 м
Вес	36 г

Габаритные размеры

Версия: 2021-06-05-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	11.10.2022	0.85 Мб

Артикул	Диапазон измерения, кПа	Выходной сигнал	Срок поставки	Стоимость
-100…100 -100…1000	2NPN NPN, 4…20мА

Артикул	Модель	Диапазон измерения, кПа	Выходной сигнал	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Модель	Диапазон измерения, кПа	Выходной сигнал	Срок поставки	Стоимость
G71188	ДРМ-Н-30-С	-100…100	2NPN	Со склада	5006 руб. – +
G71190	ДРМ-Н-30-С	-100…100	NPN, 4…20мА	Со склада	5006 руб. – +
G71189	ДРМ-Н-30-P	-100…1000	2NPN	Со склада	5006 руб. – +
G71191	ДРМ-Н-30-P	-100…1000	NPN, 4…20мА	Со склада	5006 руб. – +

Артикул	Модель	Диапазон измерения, кПа	Выходной сигнал	Срок поставки	Стоимость
G71188	ДРМ-Н-30-С	-100…100	2NPN	Со склада	5006 руб. – +
G71190	ДРМ-Н-30-С	-100…100	NPN, 4…20мА	Со склада	5006 руб. – +
G71189	ДРМ-Н-30-P	-100…1000	2NPN	Со склада	5006 руб. – +
G71191	ДРМ-Н-30-P	-100…1000	NPN, 4…20мА	Со склада	5006 руб. – +
