Компактное программируемое реле для локальных систем автоматизации ОВЕН ПР100

Компактное программируемое реле для локальных систем автоматизации для управления освещением, насосными группами, вентиляторами, подъемниками, станками, для задач релейной защиты, АВР и т.д.

Тип дискретных входов: коммутационные устройства, датчики
Тип дискретных выходов: электромагнитное реле ~5 А, 250 В
Количество входов: до 12 дискретных, до 4 аналоговых
Количество дискретных выходов: до 8
Встроенные часы реального времени
Светодиодная индикация
Монтаж: на DIN-рейку (стандарт 5S)

В закладки

от 8 424 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (5)
Все модификации ()
Отзывы (0)

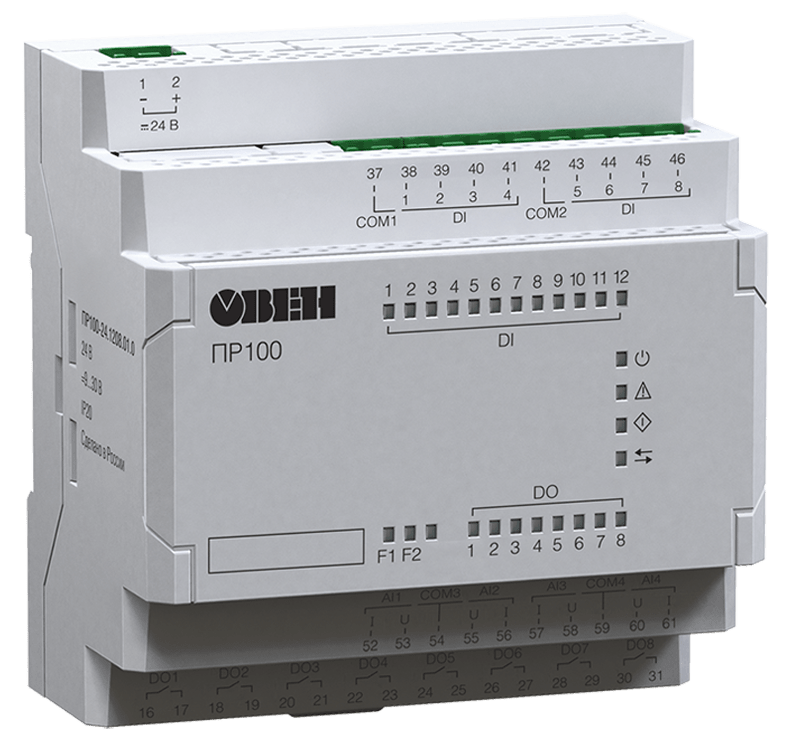

ОВЕН ПР100 – компактное программируемое реле для локальных систем автоматизации. Предназначено для управления освещением, насосными группами, вентиляторами, подъемниками, станками, для задач релейной защиты, АВР и т.д. Может применяться в неотапливаемых помещениях: диапазон рабочих температур от −40 до +55 ºС.

Прибор имеет автоматный корпус размером 5din. Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования OWEN Logic. Загрузка алгоритма производится с помощью кабеля microUSB.

Особенности:

Два исполнения: 12 и 20 каналов ввода/вывода
Две модификации по питанию: =24 В и ~230 В
Поддержка аналоговых сигналов 4…20 мА или 0…10 В (в модификации на 24 В)
Компактный автоматный корпус 5din
Работа в неотапливаемых помещениях: −40...+55 ºС.
USB-порт для программирования (не требует питания при программировании).
Широкие функциональные возможности: энергонезависимые переменные; управление по дням недели и времени суток; ПИД-регулирование
Возможность питания от бортовой сети =12 В (=9…32 В)

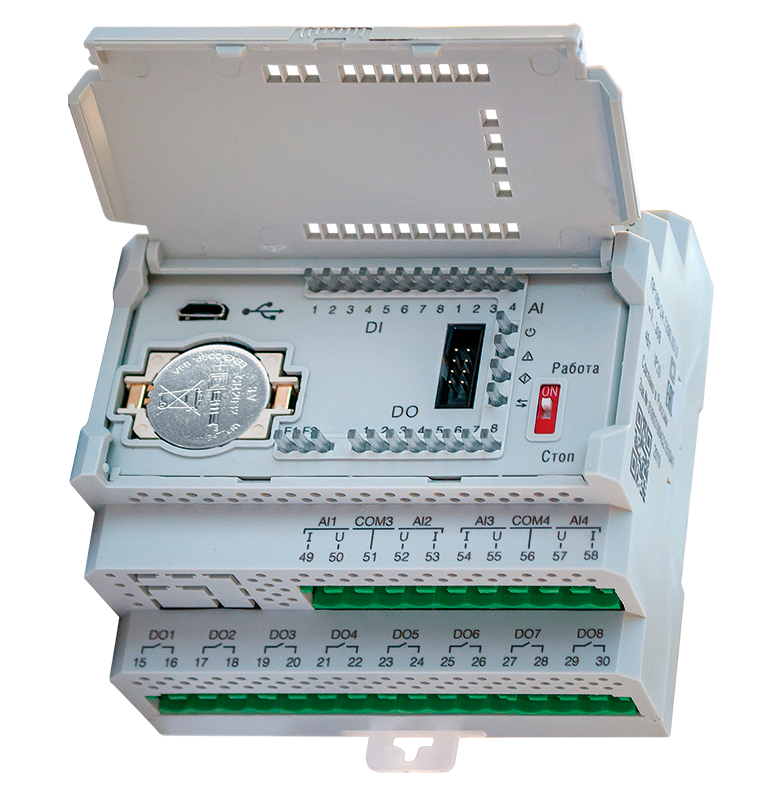

Автоматный корпус
Ширина корпуса 5 «автоматов» (5din), что позволит разместить прибор как в большом шкафу, так и в малом с автоматическими выключателями.
Съемные клеммники – для удобства монтажа
Быстрая замена батарейки

Технические характеристики:

Наименование	Значение
Наименование	ПР100-230	ПР100-24
Программирование
Среда программирования	OWEN Logic
Объем Retain-памяти	1024 байт
Стек	Динамический
Память ПЗУ	128 кбайт
Память ОЗУ	16 кбайт
Интерфейс программирования	USB
Дискретные входы
Количество	До 12
Номинальное напряжение питания	~230 В	=24 В
Гальваническая развязка	Групповая, по 4 входа (1 – 4 и 5 - 8)
Аналоговые входы
Количество	-	До 4
Тип измеряемых сигналов	-	0…10 В 4…20 мА Дискретный
Предел основной приведенной погрешности	-	±0,5 %
Период обновления результатов измерения четырех каналов		20 мс
Работа в дискретном режиме	-	Да
Дискретные выходы
Количество	До 8
Тип	Релейный (нормально-разомкнутый)
Допустимый ток нагрузки, не более	5 А при напряжении не более 250 В переменного тока и cos φ >0,95 3 А при напряжении не более 30 В постоянного тока
Гальваническая развязка	Индивидуальная
Вычислительные ресурсы и дополнительное оборудование
Минимальное время цикла	1 мс (зависит от сложности программы)
Модули расширения	Нет
Встроенные часы реального времени	Да
Конструкция и монтаж
Монтаж	На DIN-рейку (стандарт 5S)
Габаритные размеры	89,7×88×57,8 мм

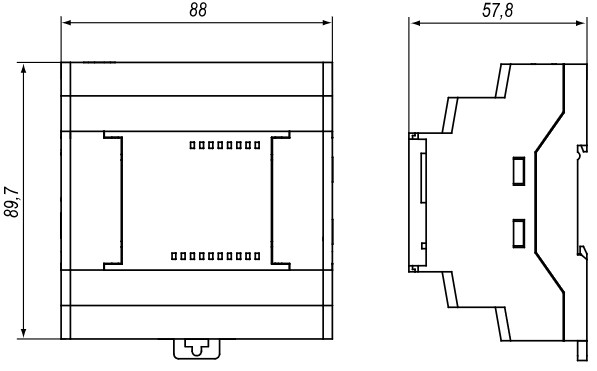

Габаритные размеры

Версия: 2019-07-17-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство пользователя	30.04.2013	1.14 Мб
Руководство пользователя	06.05.2013	0.91 Мб
Программа «OWEN Logic»	29.01.2019	15.02 Мб
Программа «OWEN Logic»	20.01.2013	28.26 Мб

Артикул	Питание	Типы входов/выходов	Интерфейс	Срок поставки	Стоимость
~230 В =24 В	Вход - 8ДФ/Выход - 4Р Вход - 4Д; 4(4…20 мА 0…10 В)/Выход - 4Р Вход - 12ДФ/Выход - 8Р Вход - 8Д; 4(4…20 мА 0…10 В)/Выход - 8Р	нет RS-485

Артикул	Модель	Питание	Типы входов/выходов	Интерфейс	Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Модель	Питание	Типы входов/выходов	Интерфейс	Срок поставки	Стоимость
L08223	ПР100-230.0804.01.0	~230 В	Вход - 8ДФ/Выход - 4Р	нет	Со склада	8424 руб. – +
L08227	ПР100-230.0804.01.1	~230 В	Вход - 8ДФ/Выход - 4Р	RS-485	Со склада	9461 руб. – +
L08225	ПР100-230.1208.01.0	~230 В	Вход - 12ДФ/Выход - 8Р	нет	Со склада	9720 руб. – +
L08224	ПР100-24.0804.03.0	=24 В	Вход - 4Д; 4(4…20 мА 0…10 В)/Выход - 4Р	нет	Со склада	8424 руб. – +
L08230	ПР100-24.1208.03.1	=24 В	Вход - 8Д; 4(4…20 мА 0…10 В)/Выход - 8Р	RS-485	Со склада	10692 руб. – +

Артикул	Модель	Питание	Типы входов/выходов	Интерфейс	Срок поставки	Стоимость
L08223	ПР100-230.0804.01.0	~230 В	Вход - 8ДФ/Выход - 4Р	нет	Со склада	8424 руб. – +
L08227	ПР100-230.0804.01.1	~230 В	Вход - 8ДФ/Выход - 4Р	RS-485	Со склада	9461 руб. – +
L08225	ПР100-230.1208.01.0	~230 В	Вход - 12ДФ/Выход - 8Р	нет	Со склада	9720 руб. – +
L08229	ПР100-230.1208.01.1	~230 В	Вход - 12ДФ/Выход - 8Р	RS-485	2...4 недели	10692 руб. – +
L08224	ПР100-24.0804.03.0	=24 В	Вход - 4Д; 4(4…20 мА 0…10 В)/Выход - 4Р	нет	Со склада	8424 руб. – +
L08228	ПР100-24.0804.03.1	=24 В	Вход - 4Д; 4(4…20 мА 0…10 В)/Выход - 4Р	RS-485	2...4 недели	9461 руб. – +
L08226	ПР100-24.1208.03.0	=24 В	Вход - 8Д; 4(4…20 мА 0…10 В)/Выход - 8Р	нет	2...4 недели	9720 руб. – +
L08230	ПР100-24.1208.03.1	=24 В	Вход - 8Д; 4(4…20 мА 0…10 В)/Выход - 8Р	RS-485	Со склада	10692 руб. – +
