Реле перепада давления ДР-ДД-Т
Прибор для сигнализации о достижении перепадом давления воздуха заданного значения
- Рабочая среда: воздух
- Диапазон регулируемого давления: 0,02…4 кПа
- Максимальное давление: 10 кПа
- Дифференциал: 0,01...0,25
- Реле: ~1 А, 250 В
- Кабельное присоединение: PG-11
- Присоединение труб: 2 трубки ∅ 6 мм
- Степень пылевлагозащиты: IP54
Реле ДР-ДД-Т предназначено для сигнализации о достижении перепадом давления воздуха заданного значения.

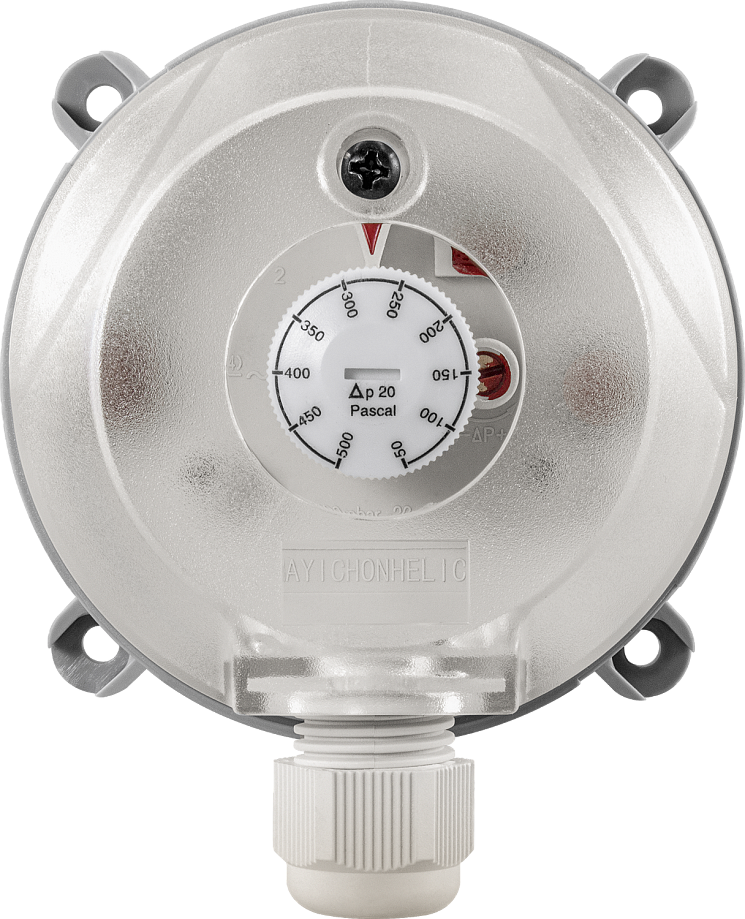

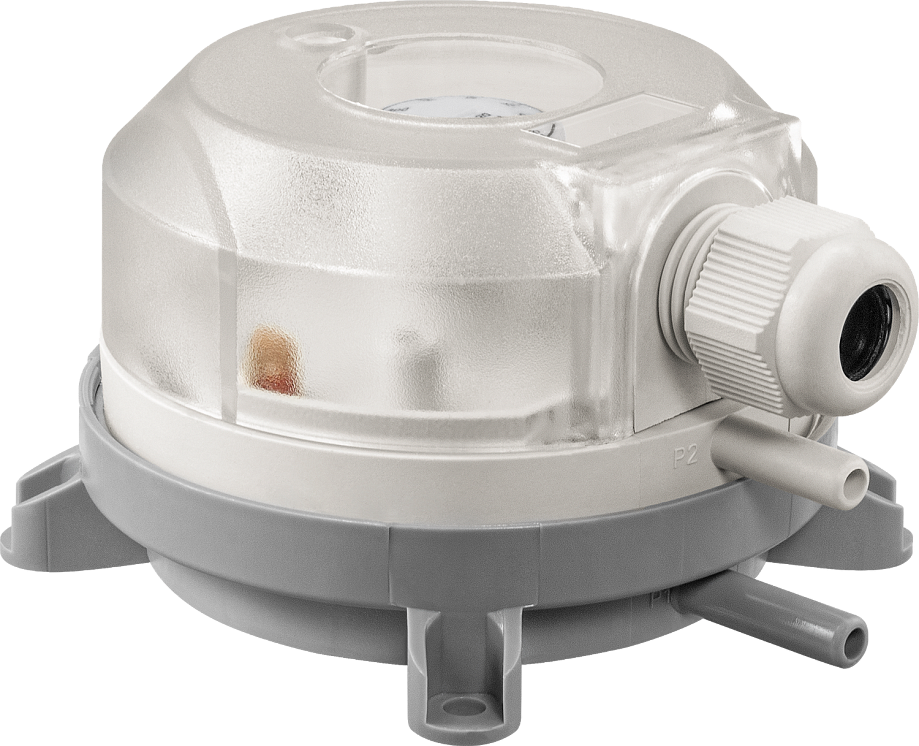

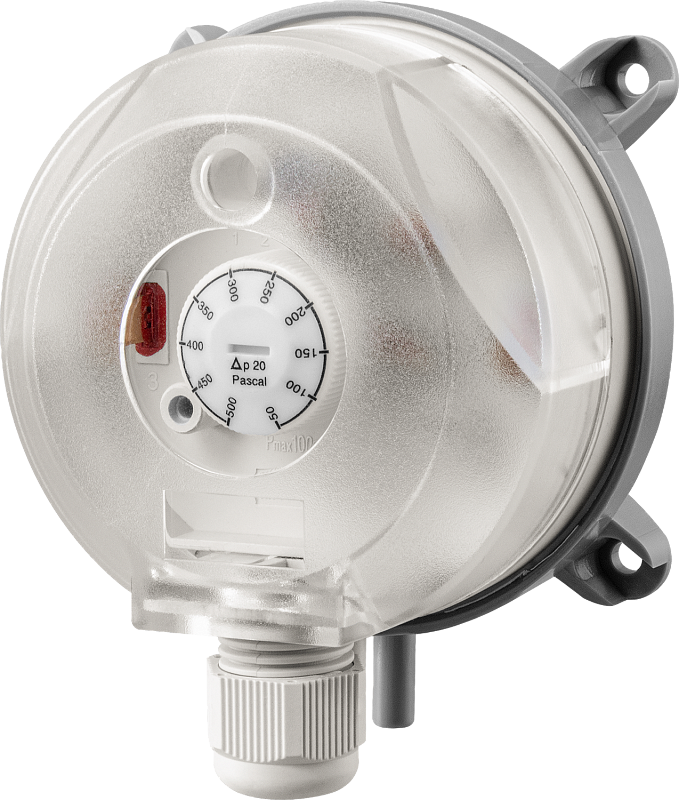

Представляет собой механическое реле перепада давления (прессостат) с поворотным указателем для ручной настройки порога срабатывания. Прибор выполнен в пластиковом корпусе со штуцерами диаметром 6 мм. В комплект входит гибкая трубка длиной 1,2 м, пластиковые соединители для воздуховодов и установочные винты.
Реле предназначено для работы в вентиляционных системах: контроля засорения фильтра, контроля работы вентилятора, контроля направления потока в коробе. Особенности:
-
Может применяться для сигнализации об аварийно низком или высоком перепаде давления в системе
-
Может применяться для контроля засоренности воздушных фильтров
-
Может применяться для контроля работоспособности вентиляторов
-
Настройка перепада давления
-
Высокий ресурс реле: 106 срабатываний
-

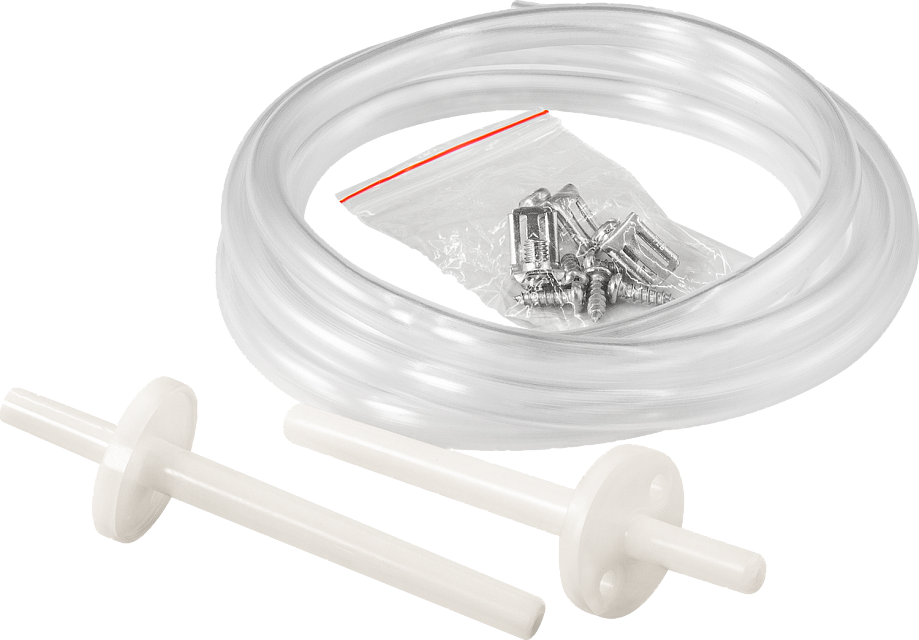

Гибкая трубка длиной 1,2 м и пластиковые соединители для воздуховодов в комплекте
Технические характеристики:
| Параметр | Значение |
| Рабочая среда
| Воздух
|
| Диапазон регулируемого давления | 0,02…4 кПа |
| Максимальное давление | 10 кПа |
| Дифференциал | 0,01...0,25 |
| Температура рабочей среды | −20...+85°C |
| Реле | ~1 А, 250 В |
| Погрешность срабатывания реле | ±15%, но не менее ±10 Па |
| Кабельное присоединение | PG-11 |
| Присоединение воздуховодов | 2 трубки ∅ 6 мм |
| Расположение оси крепежного отверстия прибора | Вертикально, штуцерами вниз |
| Степень пылевлагозащиты | IP54 |
| Габаритные размеры | 101×86×57,5 мм |
| Вес | 150 г |
Модификации:
| Модель | Диапазон, кПа
| Дифференциал, кПа
| Pmax, кПа
|
| ДР-ДД-Т-80 | 0,02...0,2
| 0,01
| 10
|
| ДР-ДД-Т-82 | 0,03...0,3
| 0,01
| |
| ДР-ДД-Т-83 | 0,05...0,5
| 0,02
| |
| ДР-ДД-Т-85 | 0,2...1,0
| 0,1
| |
| ДР-ДД-Т-86 | 0,5...2,5
| 0,15
| |
| ДР-ДД-Т-87 | 1,0...4,0
| 0,25
|
| Габаритные размеры
|
 |
Версия: 2023-08-05-КВА
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 25.07.2023 | 0.59 Мб |  |
| Декларация о соответствии | 12.11.2012 | 0.71 Мб |  |
| Отказное письмо | 06.11.2015 | 1.12 Мб |  |
Отметьте флажками интересующие вас конфигурации прибора
(не менее одного флажка в каждом столбце), после чего вы сможете
увидеть стоимость и условия доставки для них.
| Артикул |
Диапазон давления, кПа
|
Срок поставки | Стоимость |
|---|---|---|---|
Предлагаются уценённые и аналогичные товары
| Артикул | Модель |
Диапазон давления, кПа
|
Срок поставки | Стоимость |
|---|---|---|---|---|
| O96684 | ДР-ДД-Т-80 | 0,02...0,2 | Со склада | 1700 руб. |
| O96685 | ДР-ДД-Т-82 | 0,03...0,3 | Со склада | 1700 руб. |
| O96686 | ДР-ДД-Т-83 | 0,05...0,5 | Со склада | 1700 руб. |
| O96687 | ДР-ДД-Т-85 | 0,2...1,0 | Со склада | 1700 руб. |
| O96688 | ДР-ДД-Т-86 | 0,5...2,5 | Со склада | 1700 руб. |
| O96689 | ДР-ДД-Т-87 | 1,0...4,0 | Со склада | 1700 руб. |
| Артикул | Модель |
Диапазон давления, кПа
|
Срок поставки | Стоимость |
|---|---|---|---|---|
| O96684 | ДР-ДД-Т-80 | 0,02...0,2 | Со склада | 1700 руб. |
| O96685 | ДР-ДД-Т-82 | 0,03...0,3 | Со склада | 1700 руб. |
| O96686 | ДР-ДД-Т-83 | 0,05...0,5 | Со склада | 1700 руб. |
| O96687 | ДР-ДД-Т-85 | 0,2...1,0 | Со склада | 1700 руб. |
| O96688 | ДР-ДД-Т-86 | 0,5...2,5 | Со склада | 1700 руб. |
| O96689 | ДР-ДД-Т-87 | 1,0...4,0 | Со склада | 1700 руб. |
