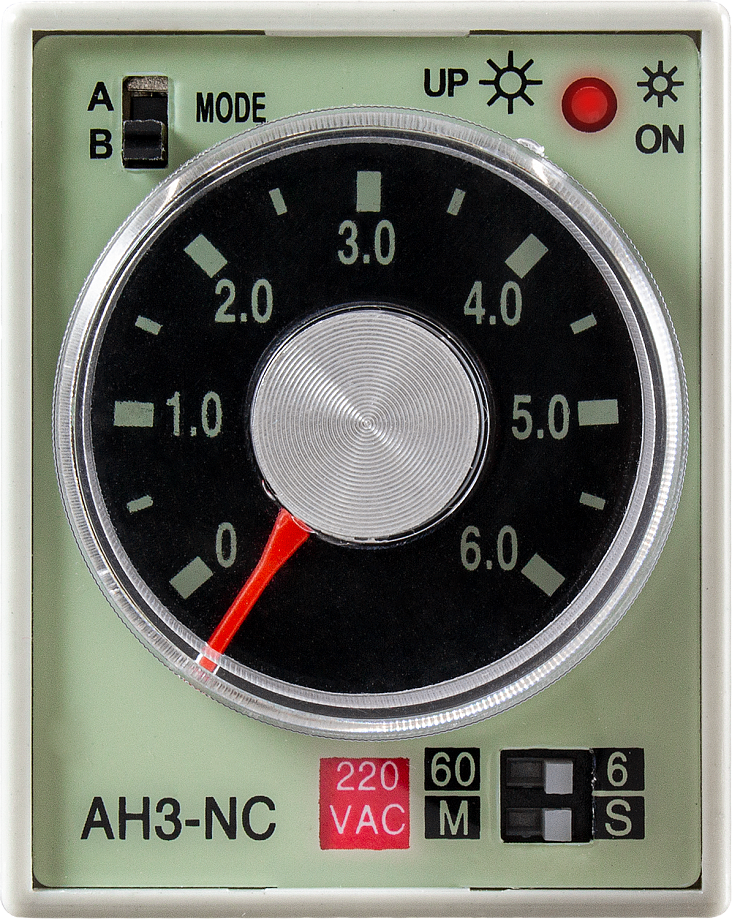

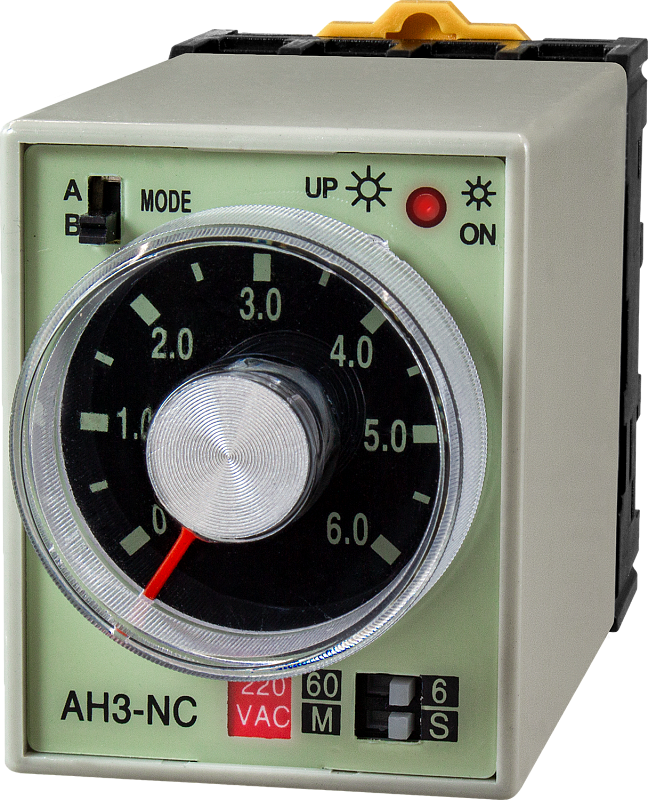

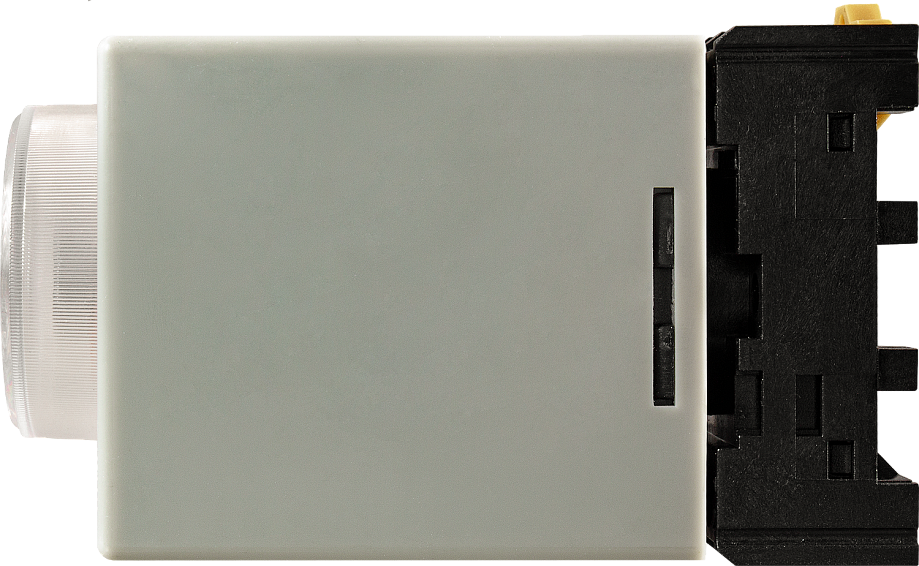

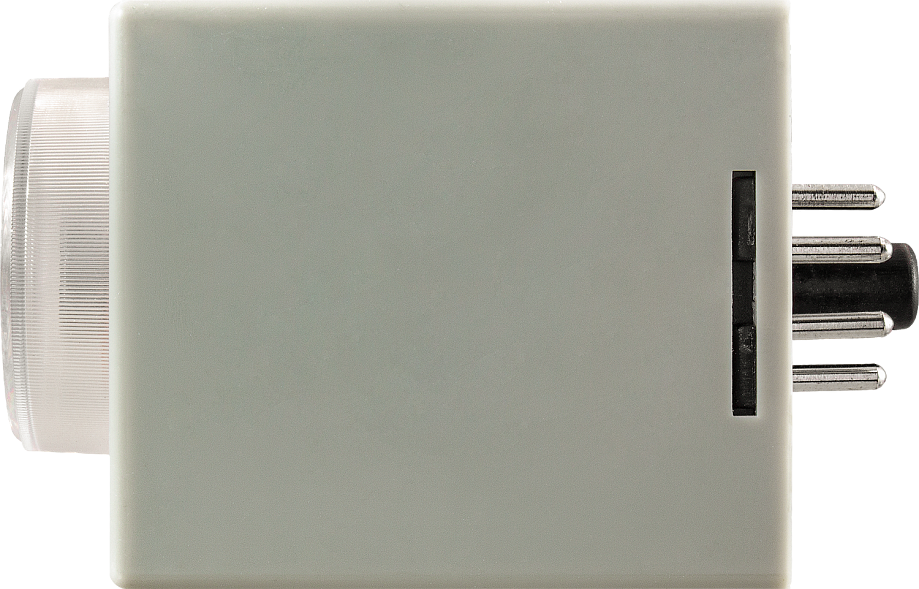

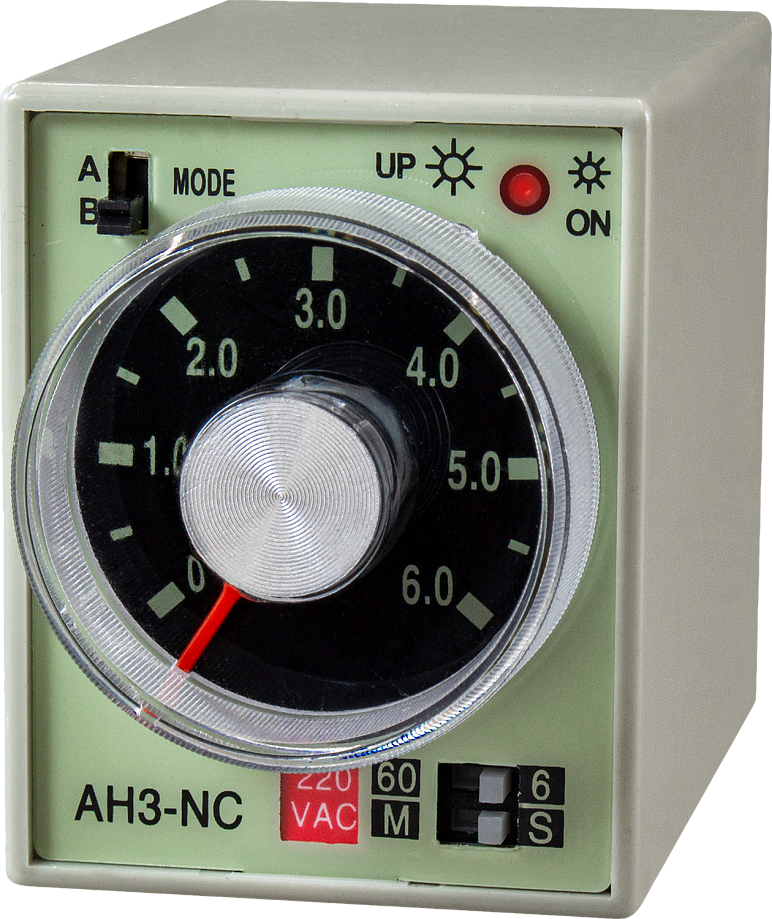

Реле времени ARCOM-AH3-N

Прибор для включения/выключения исполнительных механизмов по установленной выдержке времени

Диапазон задаваемых выдержек времени: 0...30 ч
Погрешность: ±1% от полной шкалы
Отсчет времени: прямой
Режимы работы: однократный
2 независимых логических управляющих выходных устройства: базовое исполнение – реле, опциональное исполнение – управление твердотельным реле
Поворотная механическая шкала
Колодка PF083A в комплекте
Монтаж: настенный, на DIN-рейку, в щит (с помощью КМЩ-54)

В закладки

от 1 287 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (26)
Все модификации ()
Отзывы (0)

Реле времени (таймер) ARCOM-AH3-N предназначено для включения/выключения исполнительных механизмов по установленной выдержке времени
Особенности:

Технические характеристики:

Параметр	Значение
Диапазон задаваемых выдержек времени	AH3-NA: 0…1 с, 0…10 с, 0…1 мин, 0…10 мин AH3-NB: 0…3 c, 0…30 c, 0…3 мин, 0…30 мин AH3-NС: 0…6 с, 0…60 с, 0…6 мин, 0…60 мин AH3-ND: 0…1 мин, 0…10 мин, 0…1 ч, 0…10 ч AH3-NE: 0…3 мин, 0…30 мин, 0…3 ч, 0…30 ч
Относительная погрешность	±1% от полной шкалы
Количество выходов	2
Выход	Базовое исполнение: реле ~5 А, 220 В Опционально возможные исполнения: SSR – управление твердотельным реле =6...24 В, 30 мА (ARC-SSR-...DA и ARC-3SSR-...DA)
Режим работы реле	С задержкой времени (положение переключателя «А») Мгновенного переключения (положение переключателя «B»)
Потребляемая мощность	2 ВА
Питание	~220 В, ~110 В, =24 В
Условия эксплуатации	−10…+50°С 48…85%RH
Монтаж	Настенный, на DIN-рейку, в щит (с помощью крепежа Y-40)
Габаритные размеры	50×40×83 мм (50×40×87 мм - с колодкой)
Размеры резного отверстия	51×41 мм

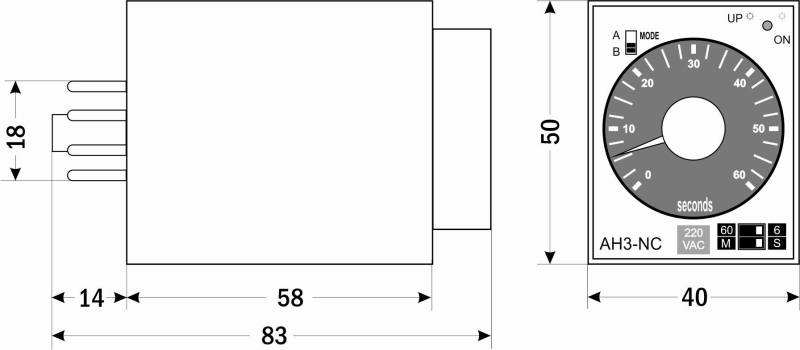

Габаритные размеры

Версия: 2015-08-20-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	26.09.2024	0.75 Мб

Артикул	Диапазон задаваемых выдержек времени	Питание, В	Выход	Срок поставки	Стоимость
0…1c,0…10c,0…1мин,0...10мин 0…3c,0…30c,0…3мин,0…30мин 0…6c,0…60c,0…6мин,0…60мин 0…1мин,0…10мин,0…1ч,0…10ч 0…3мин,0…30мин,0…3ч,0…30ч	~220 ~110 =24	2Рх5А 2SSR

Артикул	Диапазон задаваемых выдержек времени	Питание, В	Выход	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Диапазон задаваемых выдержек времени	Питание, В	Выход	Срок поставки	Стоимость
K72001	0…1c,0…10c,0…1мин,0...10мин	~220	2Рх5А	Со склада	1287 руб. – +
K72016	0…1c,0…10c,0…1мин,0...10мин	~220	2SSR	Со склада (комплектация 1..72 часа)	1487 руб. – +
K72006	0…1c,0…10c,0…1мин,0...10мин	~110	2Рх5А	Со склада	1287 руб. – +
K72021	0…1c,0…10c,0…1мин,0...10мин	~110	2SSR	Со склада (комплектация 1..72 часа)	1487 руб. – +
K72011	0…1c,0…10c,0…1мин,0...10мин	=24	2Рх5А	Со склада	1287 руб. – +
K72026	0…1c,0…10c,0…1мин,0...10мин	=24	2SSR	Со склада (комплектация 1..72 часа)	1487 руб. – +
K72002	0…3c,0…30c,0…3мин,0…30мин	~220	2Рх5А	Со склада	1287 руб. – +
K72017	0…3c,0…30c,0…3мин,0…30мин	~220	2SSR	Со склада (комплектация 1..72 часа)	1487 руб. – +
K72007	0…3c,0…30c,0…3мин,0…30мин	~110	2Рх5А	Со склада	1287 руб. – +
K72022	0…3c,0…30c,0…3мин,0…30мин	~110	2SSR	Со склада (комплектация 1..72 часа)	1487 руб. – +
K72012	0…3c,0…30c,0…3мин,0…30мин	=24	2Рх5А	Со склада	1287 руб. – +
K72027	0…3c,0…30c,0…3мин,0…30мин	=24	2SSR	Со склада (комплектация 1..72 часа)	1487 руб. – +
K72003	0…6c,0…60c,0…6мин,0…60мин	~220	2Рх5А	Со склада	1287 руб. – +
K72018	0…6c,0…60c,0…6мин,0…60мин	~220	2SSR	Со склада	1487 руб. – +
K72008	0…6c,0…60c,0…6мин,0…60мин	~110	2Рх5А	Со склада	1287 руб. – +
K72023	0…6c,0…60c,0…6мин,0…60мин	~110	2SSR	Со склада (комплектация 1..72 часа)	1487 руб. – +
K72013	0…6c,0…60c,0…6мин,0…60мин	=24	2Рх5А	Со склада	1287 руб. – +
K72028	0…6c,0…60c,0…6мин,0…60мин	=24	2SSR	Со склада (комплектация 1..72 часа)	1487 руб. – +
K72004	0…1мин,0…10мин,0…1ч,0…10ч	~220	2Рх5А	Со склада	1287 руб. – +
K72019	0…1мин,0…10мин,0…1ч,0…10ч	~220	2SSR	Со склада (комплектация 1..72 часа)	1487 руб. – +
K72014	0…1мин,0…10мин,0…1ч,0…10ч	=24	2Рх5А	Со склада	1287 руб. – +
K72029	0…1мин,0…10мин,0…1ч,0…10ч	=24	2SSR	Со склада (комплектация 1..72 часа)	1487 руб. – +
K72005	0…3мин,0…30мин,0…3ч,0…30ч	~220	2Рх5А	Со склада	1287 руб. – +
K72020	0…3мин,0…30мин,0…3ч,0…30ч	~220	2SSR	Со склада (комплектация 1..72 часа)	1487 руб. – +
K72015	0…3мин,0…30мин,0…3ч,0…30ч	=24	2Рх5А	Со склада	1287 руб. – +
K72030	0…3мин,0…30мин,0…3ч,0…30ч	=24	2SSR	Со склада (комплектация 1..72 часа)	1487 руб. – +

Артикул	Диапазон задаваемых выдержек времени	Питание, В	Выход	Срок поставки	Стоимость
K72001	0…1c,0…10c,0…1мин,0...10мин	~220	2Рх5А	Со склада	1287 руб. – +
K72016	0…1c,0…10c,0…1мин,0...10мин	~220	2SSR	Со склада (комплектация 1..72 часа)	1487 руб. – +
K72006	0…1c,0…10c,0…1мин,0...10мин	~110	2Рх5А	Со склада	1287 руб. – +
K72021	0…1c,0…10c,0…1мин,0...10мин	~110	2SSR	Со склада (комплектация 1..72 часа)	1487 руб. – +
K72011	0…1c,0…10c,0…1мин,0...10мин	=24	2Рх5А	Со склада	1287 руб. – +
K72026	0…1c,0…10c,0…1мин,0...10мин	=24	2SSR	Со склада (комплектация 1..72 часа)	1487 руб. – +
K72002	0…3c,0…30c,0…3мин,0…30мин	~220	2Рх5А	Со склада	1287 руб. – +
K72017	0…3c,0…30c,0…3мин,0…30мин	~220	2SSR	Со склада (комплектация 1..72 часа)	1487 руб. – +
K72007	0…3c,0…30c,0…3мин,0…30мин	~110	2Рх5А	Со склада	1287 руб. – +
K72022	0…3c,0…30c,0…3мин,0…30мин	~110	2SSR	Со склада (комплектация 1..72 часа)	1487 руб. – +
K72012	0…3c,0…30c,0…3мин,0…30мин	=24	2Рх5А	Со склада	1287 руб. – +
K72027	0…3c,0…30c,0…3мин,0…30мин	=24	2SSR	Со склада (комплектация 1..72 часа)	1487 руб. – +
K72003	0…6c,0…60c,0…6мин,0…60мин	~220	2Рх5А	Со склада	1287 руб. – +
K72018	0…6c,0…60c,0…6мин,0…60мин	~220	2SSR	Со склада	1487 руб. – +
K72008	0…6c,0…60c,0…6мин,0…60мин	~110	2Рх5А	Со склада	1287 руб. – +
K72023	0…6c,0…60c,0…6мин,0…60мин	~110	2SSR	Со склада (комплектация 1..72 часа)	1487 руб. – +
K72013	0…6c,0…60c,0…6мин,0…60мин	=24	2Рх5А	Со склада	1287 руб. – +
K72028	0…6c,0…60c,0…6мин,0…60мин	=24	2SSR	Со склада (комплектация 1..72 часа)	1487 руб. – +
K72004	0…1мин,0…10мин,0…1ч,0…10ч	~220	2Рх5А	Со склада	1287 руб. – +
K72019	0…1мин,0…10мин,0…1ч,0…10ч	~220	2SSR	Со склада (комплектация 1..72 часа)	1487 руб. – +
K72009	0…1мин,0…10мин,0…1ч,0…10ч	~110	2Рх5А	Под заказ к 2027.07.30	1287 руб. – +
K72024	0…1мин,0…10мин,0…1ч,0…10ч	~110	2SSR	Под заказ к 2027.07.30	1487 руб. – +
K72014	0…1мин,0…10мин,0…1ч,0…10ч	=24	2Рх5А	Со склада	1287 руб. – +
K72029	0…1мин,0…10мин,0…1ч,0…10ч	=24	2SSR	Со склада (комплектация 1..72 часа)	1487 руб. – +
K72005	0…3мин,0…30мин,0…3ч,0…30ч	~220	2Рх5А	Со склада	1287 руб. – +
K72020	0…3мин,0…30мин,0…3ч,0…30ч	~220	2SSR	Со склада (комплектация 1..72 часа)	1487 руб. – +
K72010	0…3мин,0…30мин,0…3ч,0…30ч	~110	2Рх5А	120 дней	1287 руб. – +
K72025	0…3мин,0…30мин,0…3ч,0…30ч	~110	2SSR	120 дней	1487 руб. – +
K72015	0…3мин,0…30мин,0…3ч,0…30ч	=24	2Рх5А	Со склада	1287 руб. – +
K72030	0…3мин,0…30мин,0…3ч,0…30ч	=24	2SSR	Со склада (комплектация 1..72 часа)	1487 руб. – +
