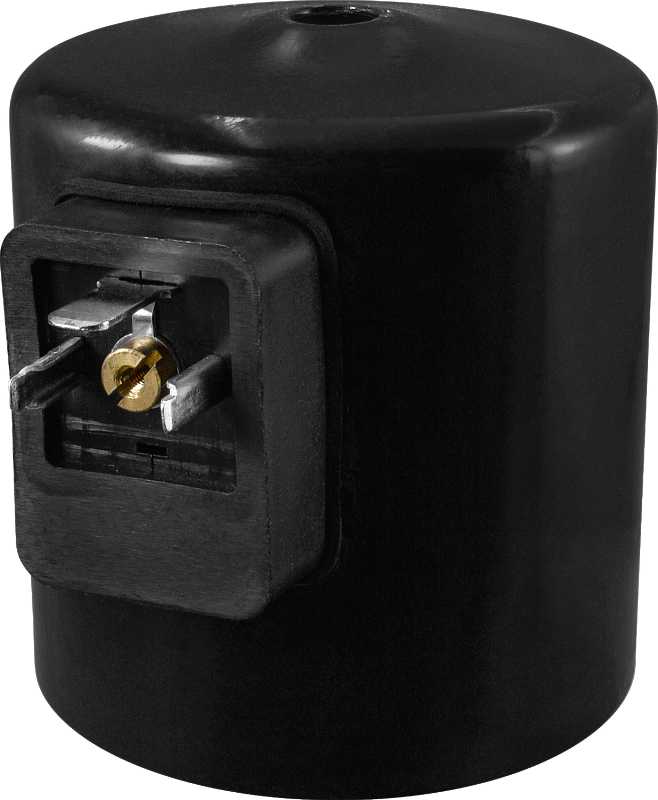

Катушка YG1B

Катушка к клапанам AR-YCP31F (Ду=65...150 мм)

Размер посадочного отверстия: ∅ 18,5×H74 мм
Потребляемая мощность: ~30 ВА/=21 Вт
Управляющее напряжение: ~220 В, ~110 В, ~24 В, (~12 В с коннектором SB211), =24 В, =12 В
Класс нагревостойкости и изоляции катушки: +180°C (класс H)
Степень пылевлагозащиты: IP54 (IP68 с коннектором SB218)
Присоединение: DIN 43650A

В закладки

от 10 725 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (2)
Все модификации ()
Отзывы (0)

Катушка к клапанам AR-YCP31F (Ду=65...150 мм)

Катушкой с питанием постоянным током можно управлять переменным током, используя коннектор SB211 со встроенным выпрямителем ~(6…220) В, =(6…220) В, который преобразует переменный ток в постоянный того же значения (к примеру, ~12 В в =12 В) прямо на катушке соленоидного клапана или другого устройства

Технические характеристики:

Параметры	Значение
Размер посадочного отверстия	∅ 18,5×H74 мм
Потребляемая мощность	~30 ВА/=21 Вт
Управляющее напряжение	~220 В, ~110 В, ~24 В, (~12 В с коннектором SB211) =24 В, =12 В
Класс нагревостойкости и изоляции катушки	+180°C (класс H)
Степень пылевлагозащиты	IP54 (IP68 с коннектором SB218)
Присоединение коннектора	DIN 43650A
Тип коннектора	SB201, SB202, SB211 (со встроенным выпрямителем), SB218
Габаритные размеры	76×74×85 мм
Вес	1053 г

Таблица сопротивлений
Управляющее напряжение	~220 В	~24 В	=12 В
Сопротивление	145 Ом	1,7 Ом	6,1 Ом

Габаритные размеры

Версия: 2026-10-23-СДГ

Артикул	Питание, В	Срок поставки	Стоимость
~220 ~110 ~24 =24 =12

Артикул	Питание, В	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Питание, В	Срок поставки	Стоимость
A36597	~24	Со склада	10825 руб. – +
A36599	=12	Со склада	10825 руб. – +

Артикул	Питание, В	Срок поставки	Стоимость
A36595	~220	Под заказ к 2027.03.20	10725 руб. – +
A36596	~110	Под заказ к 2027.03.20	10825 руб. – +
A36597	~24	Со склада	10825 руб. – +
A36598	=24	Под заказ к 2027.03.20	10825 руб. – +
A36599	=12	Со склада	10825 руб. – +
