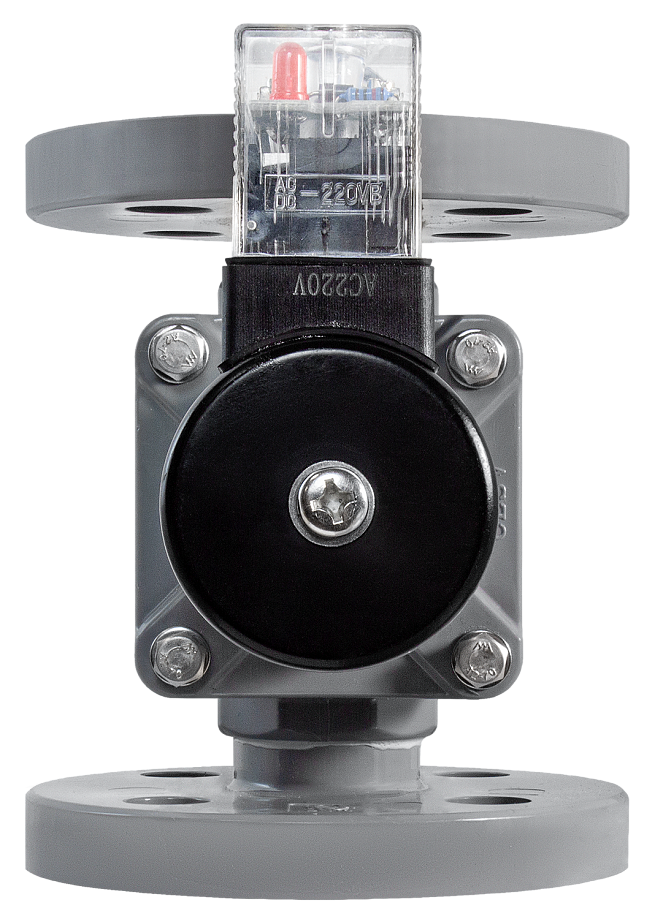

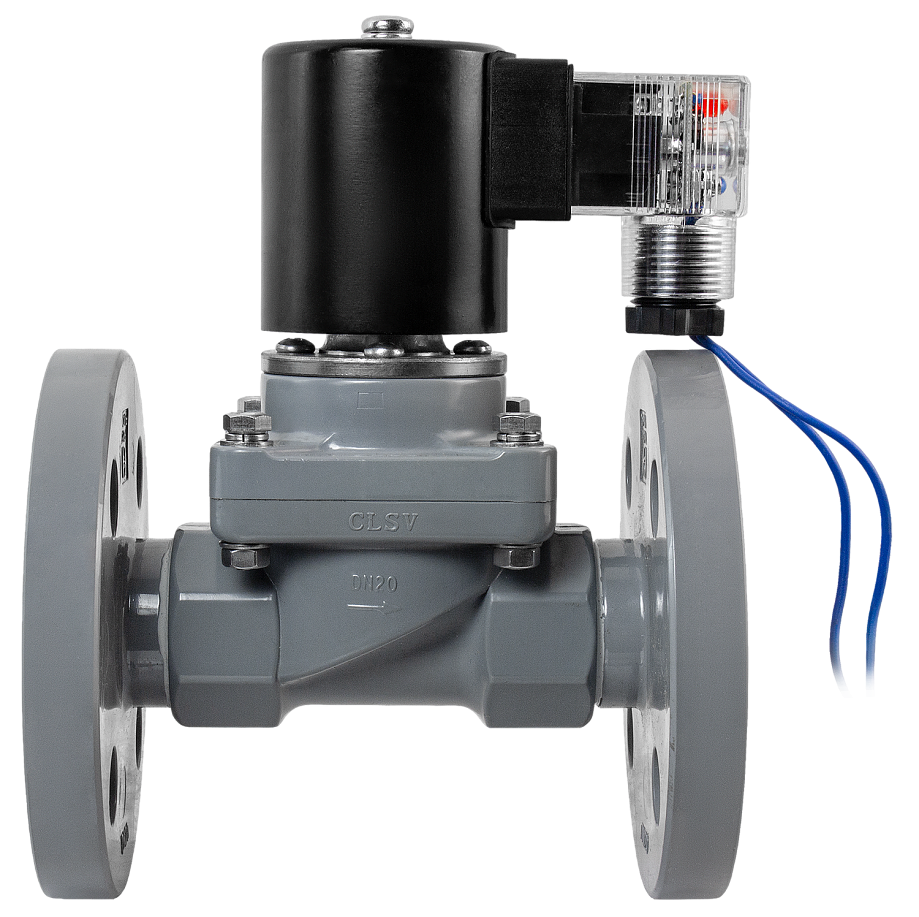

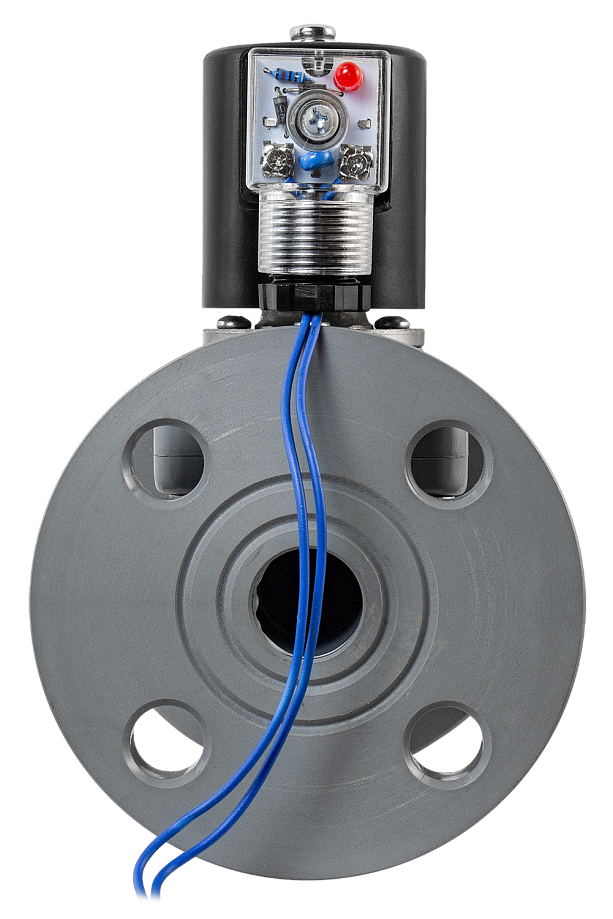

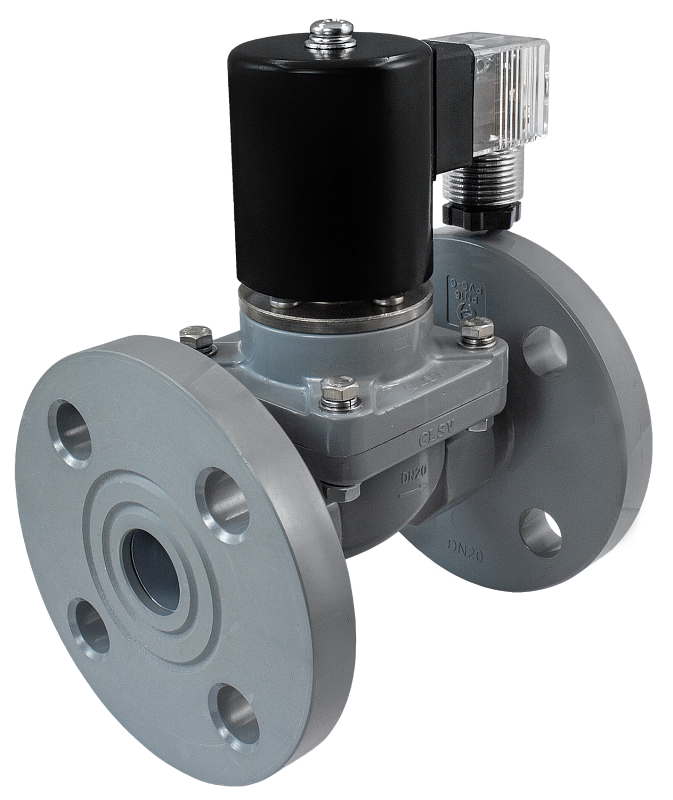

Клапан нормально закрытый AR-2T21F (AR-YCFP31F)

Клапан соленоидный нормально закрытый непрямого действия с поршнем для агрессивных сред предназначен для управления потоком рабочей среды в трубопроводе

Рабочая среда: концентрированные щелочи, кислоты, соли
Температура рабочей среды: −20...+95°С
Рабочее давление: 0,01...0,6 МПа
Диаметр условного прохода: 15...50 мм
Материал корпуса: хлорированный поливинилхлорид (ХПВХ)
Материал уплотнения: VITON
Присоединение: фланцевое F½", F¾", F1¼", F1½", F2"

В закладки

от 25 866 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (21)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый непрямого действия с поршнем для агрессивных сред AR-2T21F (AR-YCFP31F) предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Использование на агрессивные среды, в том числе 60% раствор серной или соляной кислоты, при высоких температурах до +95°С
Изолированный от рабочей среды поршень
Длительный срок службы

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр	Значение
Рабочая среда	Концентрированные щелочи, кислоты, соли
Материал	Корпуса: хлорированный поливинилхлорид (ХПВХ) Уплотнения: VITON
Температура рабочей среды	−20...+95°С
Рабочее давление	0,01...0,6 МПа
Диаметр условного прохода	15...50 мм
Присоединение	Фланцевое F½", F¾", F1¼", F1½", F2"
Питание	~220 В, ~110 В, ~24 В =24 В, =12 В

Ду, мм	Катушка	Мощность	AC			DC
Ду, мм	Катушка	Мощность	~220 В	~110 В	~24 В	=24 В	=12 В
15...25	AS13B IP54	15 ВА	V	V	V
15...25	AS13B IP54	16 Вт				V	V
32...40	AS16B IP54	5 ВА	V	V	V
	AS16B IP54	28 Вт				V	V
	AS17B IP54	5 ВА	V	V	V
	AS17B IP54	28 Вт				V	V
50	AS15H IP65	10 ВА	V	V	V
50	AS15H IP65	25 Вт				V	V

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-2T21-15F-1/2-FCV	15	3,84	F½"	0,01	0,6	1060
AR-2T21-20F-3/4-FCV	20	7,93	F¾"			1170
AR-2T21-25F-1.1/4-FCV	25	10,24	F1¼"			1360
AR-2T21-32F-1.1/2-FCV	32	20,47	F1½"			2010
AR-2T21-40F-2-FCV	40	24,74	F2"			2200
AR-2T21-50F-2-FCV	50	40,94	F2"			3800

Расшифровка обозначения на примере клапана AR-2T21-15F-1/2-XYZ:
AR-2T21 – модель клапана.
15F – диаметр условного прохода в мм.
1/2 – размер резьбы в дюймах.
X – присоединение: F – фланцевое.
Y – материал корпуса: C – ХПВХ.

Z – материал уплотнения: V – VITON.

Габаритные размеры

Размер, мм	AR-2T21, Ду, мм
Размер, мм	15F	20F	25F	32F	40F	50 F
A	161	167	176	230	244	276
∅ B	94	105	115	140	148	163
C	123	134	153	192	212	271
D	47	52,5	57,5	70	74	81,5
F	F½"	F¾"	F1¼"	F1½"	F2"	F2"
K	22,5	22,5	22,5	23	23	31
L	56	56	56	58	58	76
M	89	89	89	90	90	109
N	45	45	47	46	46	62
∅ d	16	16	14	21	21	21
h	76	76	78	118	119	132
k	65	76	85	101	109	126

Версия: 2022-05-13-ШАР

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	11.10.2022	0.45 Мб

Артикул	Диаметр условного прохода,мм	Модель катушки	Питание, В	Срок поставки	Стоимость
15 20 25 32 40 50	AS13B AS15H AS16B AS17B	~220 ~110 ~24 =24 =12

Артикул	Диаметр условного прохода,мм	Модель катушки	Питание, В	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Диаметр условного прохода,мм	Модель катушки	Питание, В	Срок поставки	Стоимость
E80643	15	AS13B	~220	Со склада	25866 руб. – +
E80651	15	AS13B	~110	Со склада (комплектация 1..72 часа)	25966 руб. – +
E80659	15	AS13B	~24	Со склада (комплектация 1..72 часа)	25966 руб. – +
E80667	15	AS13B	=24	Со склада (комплектация 1..72 часа)	25966 руб. – +
E80675	15	AS13B	=12	Со склада (комплектация 1..72 часа)	25966 руб. – +
E80644	20	AS13B	~220	Со склада	30735 руб. – +
E80652	20	AS13B	~110	Со склада (комплектация 1..72 часа)	30835 руб. – +
E80660	20	AS13B	~24	Со склада (комплектация 1..72 часа)	30835 руб. – +
E80668	20	AS13B	=24	Со склада (комплектация 1..72 часа)	30835 руб. – +
E80676	20	AS13B	=12	Со склада (комплектация 1..72 часа)	30835 руб. – +
E80645	25	AS13B	~220	Со склада	37544 руб. – +
E80653	25	AS13B	~110	Со склада (комплектация 1..72 часа)	37644 руб. – +
E80661	25	AS13B	~24	Со склада (комплектация 1..72 часа)	37644 руб. – +
E80669	25	AS13B	=24	Со склада (комплектация 1..72 часа)	37644 руб. – +
E80677	25	AS13B	=12	Со склада (комплектация 1..72 часа)	37644 руб. – +
E80655	32	AS16B	~110	Со склада (комплектация 1..72 часа)	55255 руб. – +
E80649	32	AS17B	~220	Со склада	55155 руб. – +
E80681	32	AS17B	=12	Со склада (комплектация 1..72 часа)	55255 руб. – +
E80656	40	AS16B	~110	Со склада (комплектация 1..72 часа)	64004 руб. – +
E80650	40	AS17B	~220	Со склада	63904 руб. – +
E80682	40	AS17B	=12	Со склада (комплектация 1..72 часа)	64004 руб. – +

Артикул	Диаметр условного прохода,мм	Модель катушки	Питание, В	Срок поставки	Стоимость
E80643	15	AS13B	~220	Со склада	25866 руб. – +
E80651	15	AS13B	~110	Со склада (комплектация 1..72 часа)	25966 руб. – +
E80659	15	AS13B	~24	Со склада (комплектация 1..72 часа)	25966 руб. – +
E80667	15	AS13B	=24	Со склада (комплектация 1..72 часа)	25966 руб. – +
E80675	15	AS13B	=12	Со склада (комплектация 1..72 часа)	25966 руб. – +
E80644	20	AS13B	~220	Со склада	30735 руб. – +
E80652	20	AS13B	~110	Со склада (комплектация 1..72 часа)	30835 руб. – +
E80660	20	AS13B	~24	Со склада (комплектация 1..72 часа)	30835 руб. – +
E80668	20	AS13B	=24	Со склада (комплектация 1..72 часа)	30835 руб. – +
E80676	20	AS13B	=12	Со склада (комплектация 1..72 часа)	30835 руб. – +
E80645	25	AS13B	~220	Со склада	37544 руб. – +
E80653	25	AS13B	~110	Со склада (комплектация 1..72 часа)	37644 руб. – +
E80661	25	AS13B	~24	Со склада (комплектация 1..72 часа)	37644 руб. – +
E80669	25	AS13B	=24	Со склада (комплектация 1..72 часа)	37644 руб. – +
E80677	25	AS13B	=12	Со склада (комплектация 1..72 часа)	37644 руб. – +
E80647	32	AS16B	~220	Под заказ к 2025.10.15	55155 руб. – +
E80655	32	AS16B	~110	Со склада (комплектация 1..72 часа)	55255 руб. – +
E80663	32	AS16B	~24	120 дней	55255 руб. – +
E80671	32	AS16B	=24	120 дней	55255 руб. – +
E80679	32	AS16B	=12	120 дней	55255 руб. – +
E80649	32	AS17B	~220	Со склада	55155 руб. – +
E80657	32	AS17B	~110	120 дней	55255 руб. – +
E80665	32	AS17B	~24	120 дней	55255 руб. – +
E80673	32	AS17B	=24	120 дней	55255 руб. – +
E80681	32	AS17B	=12	Со склада (комплектация 1..72 часа)	55255 руб. – +
E80648	40	AS16B	~220	120 дней	63904 руб. – +
E80656	40	AS16B	~110	Со склада (комплектация 1..72 часа)	64004 руб. – +
E80664	40	AS16B	~24	120 дней	64004 руб. – +
E80672	40	AS16B	=24	120 дней	64004 руб. – +
E80680	40	AS16B	=12	120 дней	64004 руб. – +
E80650	40	AS17B	~220	Со склада	63904 руб. – +
E80658	40	AS17B	~110	120 дней	64004 руб. – +
E80666	40	AS17B	~24	120 дней	64004 руб. – +
E80674	40	AS17B	=24	120 дней	64004 руб. – +
E80682	40	AS17B	=12	Со склада (комплектация 1..72 часа)	64004 руб. – +
E80646	50	AS15H	~220	Под заказ к 2025.10.15	87107 руб. – +
E80654	50	AS15H	~110	120 дней	87207 руб. – +
E80662	50	AS15H	~24	120 дней	87207 руб. – +
E80670	50	AS15H	=24	120 дней	87207 руб. – +
E80678	50	AS15H	=12	120 дней	87207 руб. – +
