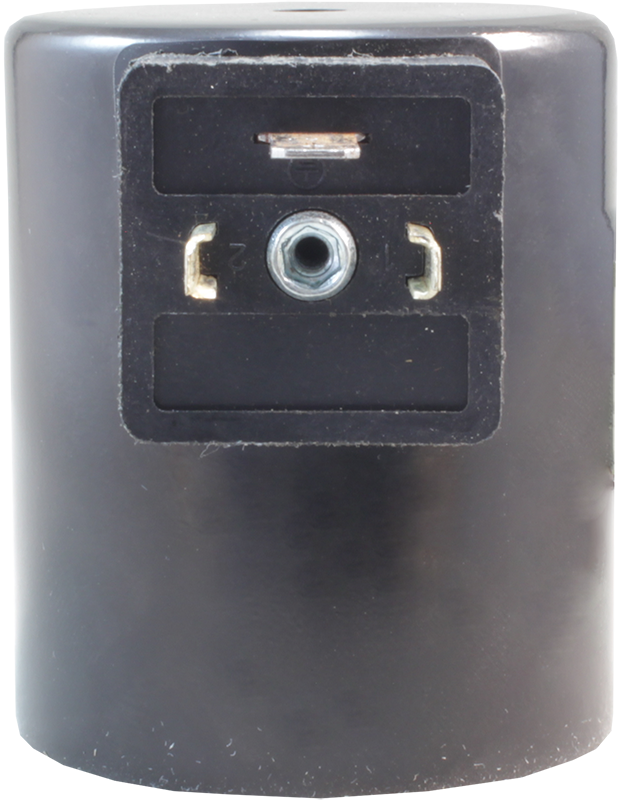

Катушка AS17B (YE1Bx)

Катушка к клапанам AR-2T21, AR-2T21F и AR-3T41

Размер посадочного отверстия: ∅ 27×H63 мм
Потребляемая мощность: ~5 ВА/=28 Вт
Управляющее напряжение: ~220 В, ~110 В, ~24 В, (~12 В с коннектором SB211), =24 В, =12 В
Класс нагревостойкости и изоляции катушки: +130°C (класс B)
Степень пылевлагозащиты: IP54 (IP68 с коннектором SB218)
Присоединение: DIN 43650A

В закладки

от 6 864 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (2)
Все модификации ()
Отзывы (0)

Катушка к клапанам AR-2T21, AR-2T21F и AR-3T41

Катушкой с питанием постоянным током можно управлять переменным током, используя коннектор SB211 со встроенным выпрямителем ~(6…220) В, =(6…220) В, который преобразует переменный ток в постоянный того же значения (к примеру, ~12 В в =12 В) прямо на катушке соленоидного клапана или другого устройства

Технические характеристики:

Параметры	Значение
Размер посадочного отверстия	∅ 27×H63 мм
Потребляемая мощность	~5 ВА/=28 Вт
Управляющее напряжение	~220 В, ~110 В, ~24 В, (~12 В с коннектором SB211) =24 В, =12 В
Класс нагревостойкости и изоляции катушки	+130°C (класс B)
Степень пылевлагозащиты	IP54 (IP68 с коннектором SB218)
Присоединение коннектора	DIN 43650A
Тип коннектора	SB201, SB202, SB211 (со встроенным выпрямителем), SB218
Габаритные размеры	65×54×76 мм
Вес	670 г

Таблица сопротивлений
Управляющее напряжение	~220 В	~110 В	~24 В	=24 В	=12 В
Сопротивление	470 Ом	64,6 Ом	4,7 Ом	300 Ом	7,9 Ом

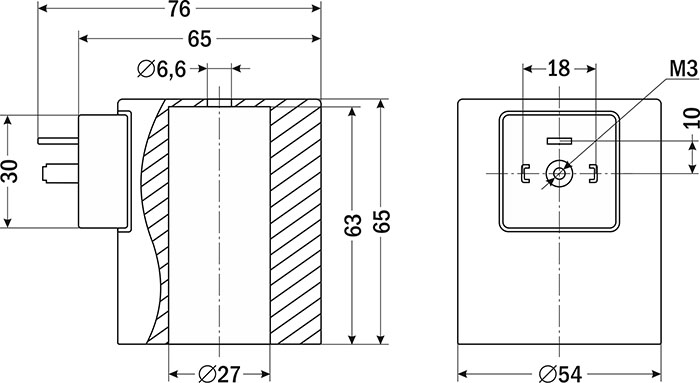

Габаритные размеры

Версия: 2026-10-22-СДГ

Артикул	Питание, В	Срок поставки	Стоимость
~220 ~110 ~24 =24 =12

Артикул	Питание, В	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Питание, В	Срок поставки	Стоимость
A03852	~220	Со склада (комплектация 1..72 часа)	6864 руб. – +
A03856	=12	Со склада	6964 руб. – +

Артикул	Питание, В	Срок поставки	Стоимость
A03852	~220	Со склада (комплектация 1..72 часа)	6864 руб. – +
A03853	~110	Под заказ к 2027.03.20	6964 руб. – +
A03854	~24	Под заказ к 2027.03.20	6964 руб. – +
A03855	=24	Под заказ к 2027.03.20	6964 руб. – +
A03856	=12	Со склада	6964 руб. – +
