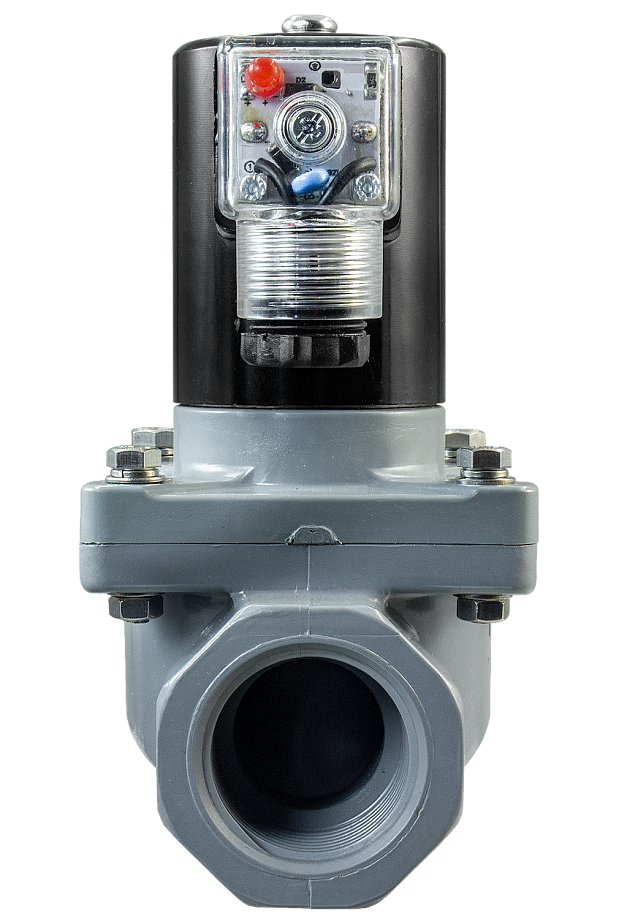

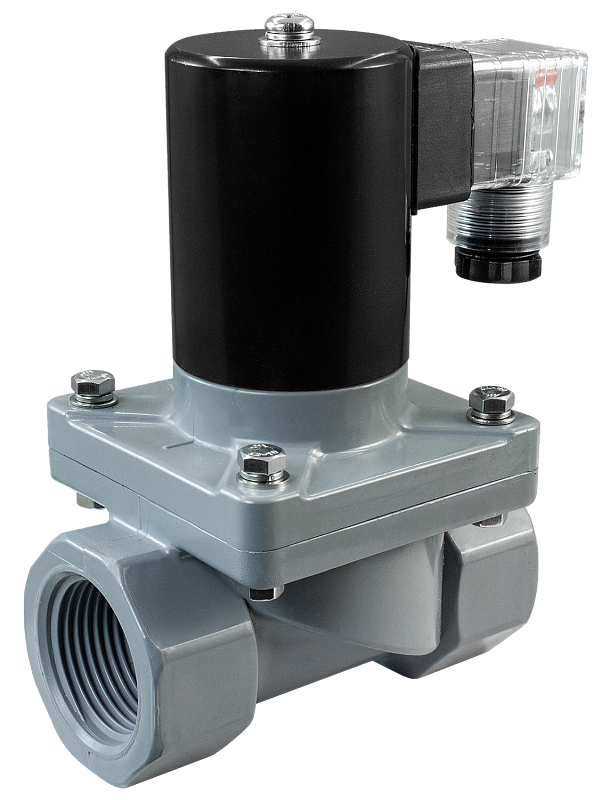

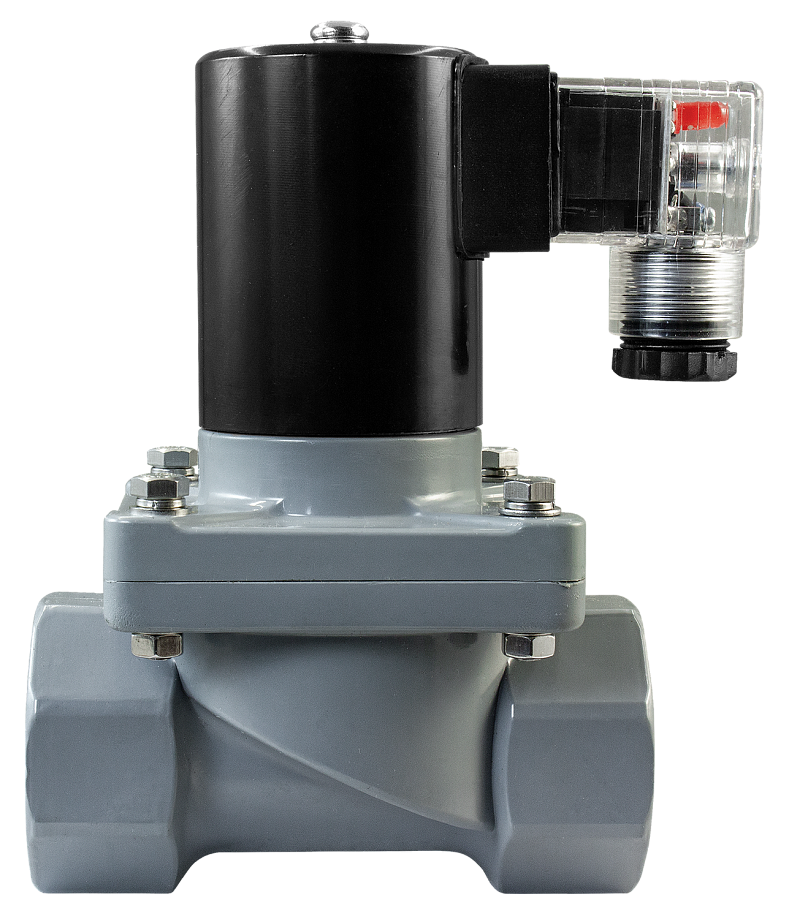

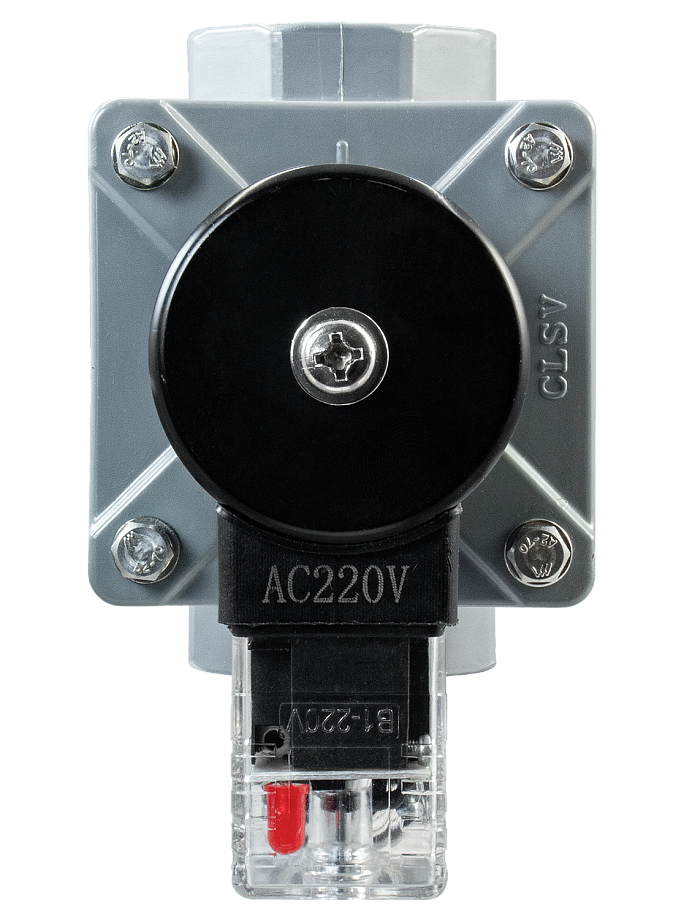

Клапан нормально закрытый AR-2T21 (AR-YCFP31)

Клапан соленоидный нормально закрытый непрямого действия с поршнем для агрессивных сред предназначен для управления потоком рабочей среды в трубопроводе

Рабочая среда: концентрированные щелочи, кислоты, соли
Температура рабочей среды: −20...+95°С
Рабочее давление: 0,01...0,6 МПа
Диаметр условного прохода: 15...50 мм
Материал корпуса: хлорированный поливинилхлорид (ХПВХ)
Материал уплотнения: VITON
Присоединение: K½", G¾", G1", G1¼", G1½", K2"

В закладки

от 17 117 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (23)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый непрямого действия с поршнем для агрессивных сред AR-2T21 (AR-YCFP31) предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Использование на агрессивные среды, в том числе 60% раствор серной или соляной кислоты, при высоких температурах до +95°С
Изолированный от рабочей среды поршень
Длительный срок службы

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр	Значение
Рабочая среда	Концентрированные щелочи, кислоты, соли
Материал	Корпуса: хлорированный поливинилхлорид (ХПВХ) Уплотнения: VITON
Температура рабочей среды	−20...+95°С
Рабочее давление	0,01...0,6 МПа
Диаметр условного прохода	15...50 мм
Присоединение	Резьбовое K½", G¾", G1", G1¼", G1½", K2"
Питание	~220 В, ~110 В, ~24 В =24 В, =12 В

Ду, мм	Катушка	Мощность	AC			DC
Ду, мм	Катушка	Мощность	~220 В	~110 В	~24 В	=24 В	=12 В
15...25	AS13B IP54	15 ВА	V	V	V
15...25	AS13B IP54	16 Вт				V	V
32...40	AS16B IP54	5 ВА	V	V	V
	AS16B IP54	28 Вт				V	V
	AS17B IP54	5 ВА	V	V	V
	AS17B IP54	28 Вт				V	V
50	ASE19H IP65	13,5 ВА	V	V	V
50	ASE19H IP65	15 Вт				V	V

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-2T21-15-1/2-KCV	15	3,84	K½"	0,01	0,6	802
AR-2T21-20-3/4-GCV	20	7,93	G¾"			830
AR-2T21-25-1-GCV	25	10,24	G1"			940
AR-2T21-32-1.1/4-GCV	32	20,47	G1¼"			1330
AR-2T21-40-1.1/2-GCV	40	24,74	G1½"			1360
AR-2T21-50-2-KCV	50	40,94	K2"			2670

Расшифровка обозначения на примере клапана AR-2T21-15-1/2-XYZ:
AR-2T21 – модель клапана.
15 – диаметр условного прохода в мм.
1/2 – размер резьбы в дюймах.
X – присоединение: K – коническая резьба, G – трубная резьба.
Y – материал корпуса: C – ХПВХ.
Z – материал уплотнения: V – VITON.

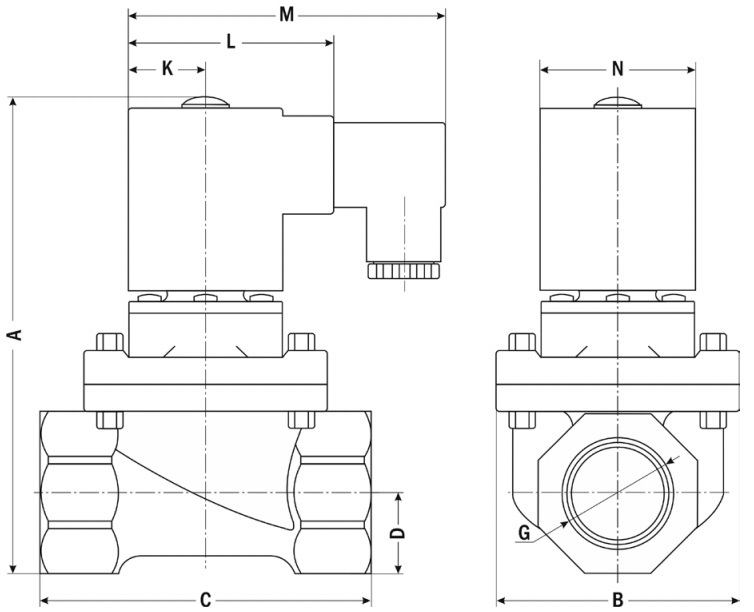

Габаритные размеры

Размер, мм	AR-2T21, Ду, мм
Размер, мм	15	20	25	32	40	50
A	127	134	143	188	193	232
B	63	63	74	92	92	154
C	74	78	99	119	128	171
D	16	19	24	31	32,5	38
G	K½"	G¾"	G1"	G1¼"	G1½	K2"
K	22,5	22,5	22,5	23	23	32
L	56	56	56	58	58	75
M	89	89	89	90	90	104
N	45	45	45	46	46	64

Версия: 2022-07-15-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	07.04.2024	0.49 Мб

Артикул	Диаметр условного прохода, мм	Модель катушки	Питание, В	Срок поставки	Стоимость
15 20 25 32 40 50	AS13B ASE19H AS16B AS17B	~220 ~110 ~24 =24 =12

Артикул	Диаметр условного прохода, мм	Модель катушки	Питание, В	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Диаметр условного прохода, мм	Модель катушки	Питание, В	Срок поставки	Стоимость
O59723	15	AS13B	~220	Со склада	17117 руб. – +
O59731	15	AS13B	~110	Со склада (комплектация 1..72 часа)	17217 руб. – +
O59739	15	AS13B	~24	Со склада (комплектация 1..72 часа)	17217 руб. – +
O59747	15	AS13B	=24	Со склада	17217 руб. – +
O59755	15	AS13B	=12	Со склада (комплектация 1..72 часа)	17217 руб. – +
O59724	20	AS13B	~220	Со склада	19171 руб. – +
O59732	20	AS13B	~110	Со склада (комплектация 1..72 часа)	19271 руб. – +
O59740	20	AS13B	~24	Со склада (комплектация 1..72 часа)	19271 руб. – +
O59748	20	AS13B	=24	Со склада (комплектация 1..72 часа)	19271 руб. – +
O59756	20	AS13B	=12	Со склада (комплектация 1..72 часа)	19271 руб. – +
O59725	25	AS13B	~220	Со склада	22366 руб. – +
O59733	25	AS13B	~110	Со склада (комплектация 1..72 часа)	22466 руб. – +
O59741	25	AS13B	~24	Со склада (комплектация 1..72 часа)	22466 руб. – +
O59749	25	AS13B	=24	Со склада	22466 руб. – +
O59757	25	AS13B	=12	Со склада	22466 руб. – +
O59735	32	AS16B	~110	Со склада (комплектация 1..72 часа)	32052 руб. – +
O59729	32	AS17B	~220	Со склада	31952 руб. – +
O59761	32	AS17B	=12	Со склада (комплектация 1..72 часа)	32052 руб. – +
O59736	40	AS16B	~110	Со склада (комплектация 1..72 часа)	37758 руб. – +
O59730	40	AS17B	~220	Со склада	37658 руб. – +
O59762	40	AS17B	=12	Со склада (комплектация 1..72 часа)	37758 руб. – +
O59726	50	ASE19H	~220	Со склада	47167 руб. – +
O59750	50	ASE19H	=24	Со склада	47267 руб. – +

Артикул	Диаметр условного прохода, мм	Модель катушки	Питание, В	Срок поставки	Стоимость
O59723	15	AS13B	~220	Со склада	17117 руб. – +
O59731	15	AS13B	~110	Со склада (комплектация 1..72 часа)	17217 руб. – +
O59739	15	AS13B	~24	Со склада (комплектация 1..72 часа)	17217 руб. – +
O59747	15	AS13B	=24	Со склада	17217 руб. – +
O59755	15	AS13B	=12	Со склада (комплектация 1..72 часа)	17217 руб. – +
O59724	20	AS13B	~220	Со склада	19171 руб. – +
O59732	20	AS13B	~110	Со склада (комплектация 1..72 часа)	19271 руб. – +
O59740	20	AS13B	~24	Со склада (комплектация 1..72 часа)	19271 руб. – +
O59748	20	AS13B	=24	Со склада (комплектация 1..72 часа)	19271 руб. – +
O59756	20	AS13B	=12	Со склада (комплектация 1..72 часа)	19271 руб. – +
O59725	25	AS13B	~220	Со склада	22366 руб. – +
O59733	25	AS13B	~110	Со склада (комплектация 1..72 часа)	22466 руб. – +
O59741	25	AS13B	~24	Со склада (комплектация 1..72 часа)	22466 руб. – +
O59749	25	AS13B	=24	Со склада	22466 руб. – +
O59757	25	AS13B	=12	Со склада	22466 руб. – +
O59727	32	AS16B	~220	Под заказ к 2025.10.15	31952 руб. – +
O59735	32	AS16B	~110	Со склада (комплектация 1..72 часа)	32052 руб. – +
O59743	32	AS16B	~24	120 дней	32052 руб. – +
O59751	32	AS16B	=24	120 дней	32052 руб. – +
O59759	32	AS16B	=12	120 дней	32052 руб. – +
O59729	32	AS17B	~220	Со склада	31952 руб. – +
O59737	32	AS17B	~110	120 дней	32052 руб. – +
O59745	32	AS17B	~24	120 дней	32052 руб. – +
O59753	32	AS17B	=24	Под заказ к 2025.10.15	32052 руб. – +
O59761	32	AS17B	=12	Со склада (комплектация 1..72 часа)	32052 руб. – +
O59728	40	AS16B	~220	Под заказ к 2025.10.15	37658 руб. – +
O59736	40	AS16B	~110	Со склада (комплектация 1..72 часа)	37758 руб. – +
O59744	40	AS16B	~24	120 дней	37758 руб. – +
O59752	40	AS16B	=24	120 дней	37758 руб. – +
O59760	40	AS16B	=12	120 дней	37758 руб. – +
O59730	40	AS17B	~220	Со склада	37658 руб. – +
O59738	40	AS17B	~110	120 дней	37758 руб. – +
O59746	40	AS17B	~24	Под заказ к 2025.10.15	37758 руб. – +
O59754	40	AS17B	=24	Под заказ к 2025.10.15	37758 руб. – +
O59762	40	AS17B	=12	Со склада (комплектация 1..72 часа)	37758 руб. – +
O59726	50	ASE19H	~220	Со склада	47167 руб. – +
O59734	50	ASE19H	~110	120 дней	47267 руб. – +
O59742	50	ASE19H	~24	120 дней	47267 руб. – +
O59750	50	ASE19H	=24	Со склада	47267 руб. – +
O59758	50	ASE19H	=12	120 дней	47267 руб. – +
