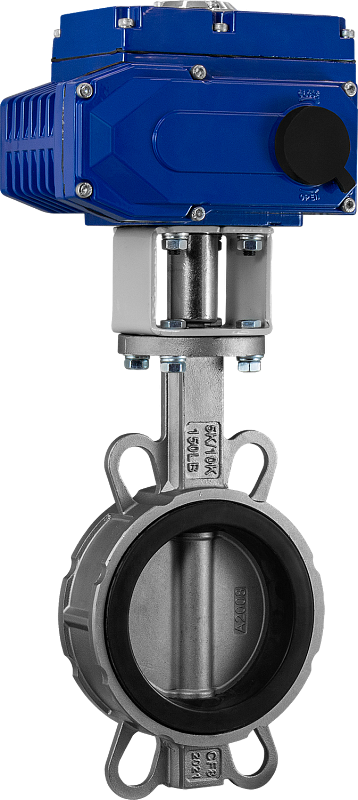

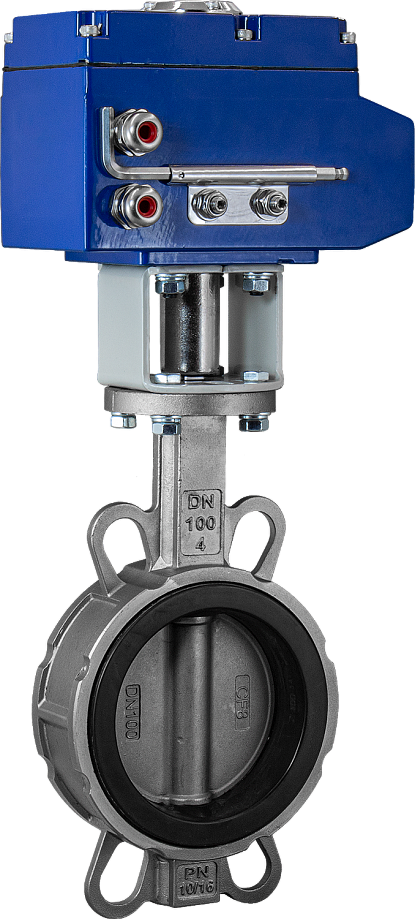

Дисковый поворотный затвор КПР-Б9 с электроприводом ЭПР1

Дисковый поворотный затвор с электроприводом для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, воздух, инертные газы, природный газ, азотная кислота, уксус
Температура рабочей среды: −10...+120°C
Рабочее давление: 0,0...1,6 МПа
Диаметр условного прохода: 50...100 мм
Материал корпуса: нержавеющая сталь
Материал диска: нержавеющая сталь
Материал уплотнения: EPDM
Присоединение затвора: межфланцевое

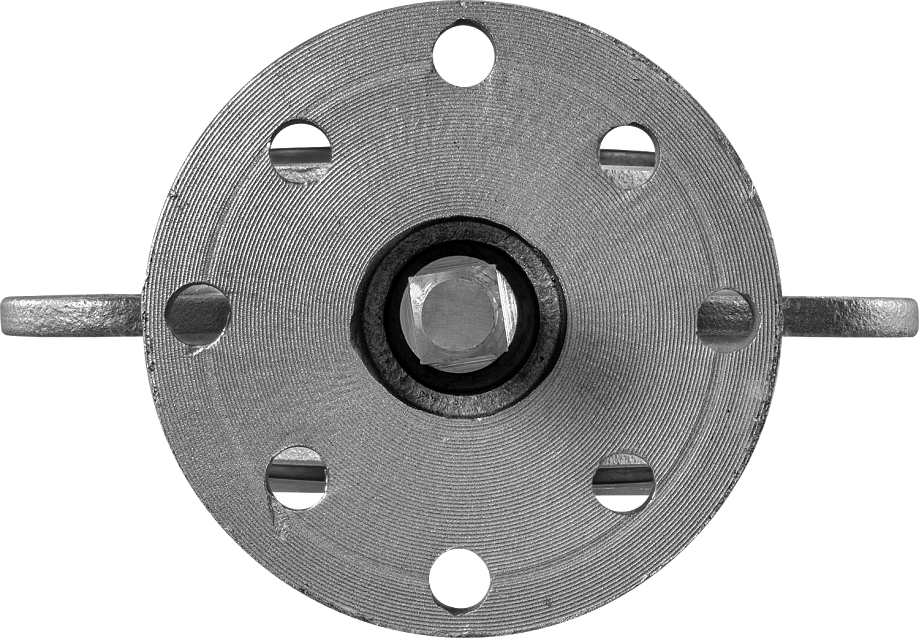

Стандарт присоединения крана к приводу – ISO5211
Модель электропривода: ЭПР1
Питание электропривода: ~220 В, =24 В или от трехфазной сети ~380 В

В закладки

от 25 720 руб. Наличие: Со склада (комплектация 1..72 часа) Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (24)
Все модификации ()
Отзывы (0)

Дисковый поворотный затвор КПР-Б9 с электроприводом ЭПР1 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Угол полного поворота: 90°
Бесшумная работа
Долгий срок службы
Простая установка

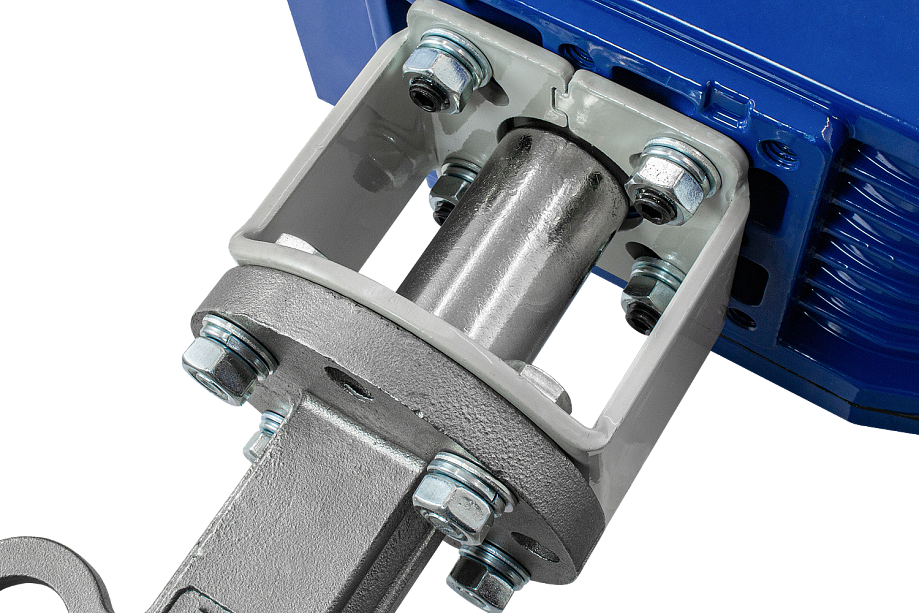

Поставляется в сборе с монтажным крепежом КМКУ и переходником ПМКУ

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, воздух, инертные газы, природный газ, азотная кислота, уксус
Материал	Корпуса: нержавеющая сталь Диска: нержавеющая сталь Уплотнения: EPDM
Температура рабочей среды	−10...+120°C
Рабочее давление	0,0...1,6 МПа
Диаметр условного прохода	50...100 мм
Присоединение затвора	межфланцевое
Стандарт присоединения крана к приводу	ISO5211
Модель электропривода	ЭПР1
Питание электропривода	~220 В, =24 В или от трехфазной сети ~380 В

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Посадочный размер, мм	Вес, г
КПР-Б9-050-WSE	50	105	W2"	9×9	3920
КПР-Б9-065-WSE	65	176	W2½"	9×9	4820
КПР-Б9-080-WSE	80	265	W3"	9×9	2550
КПР-Б9-100-WSE	100	594	W4"	11×11	3640

Расшифровка обозначения на примере затвора КПР-Б9-050 XYZ:
КПР-Б9 – модель затвора.
050 – Ду, мм (диаметр условного отверстия).
X – присоединение: W – межфланцевое.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: E – EPDM

Таблица выбора привода для затвора КПР-Б9

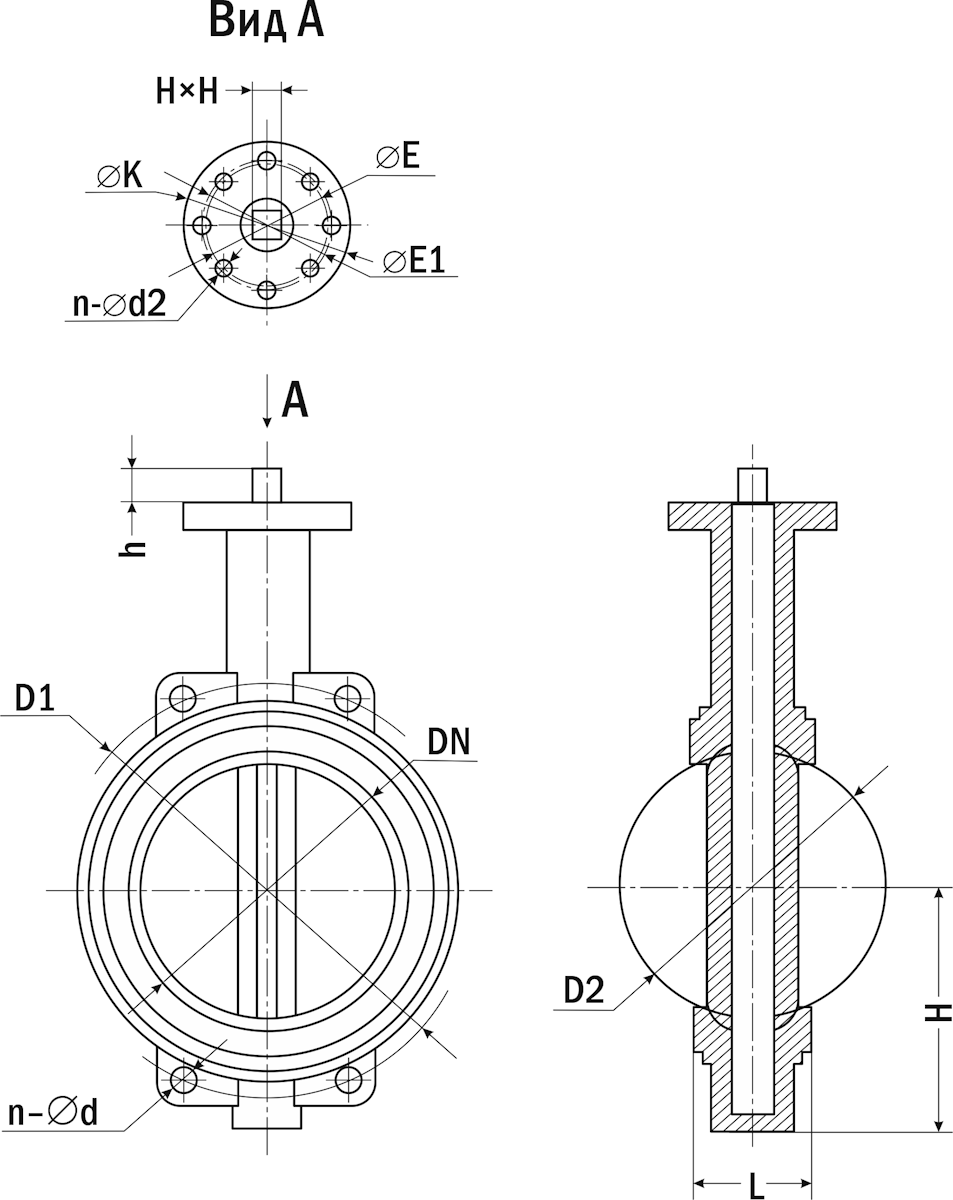

Габаритные размеры

Модель
	Dn	Размеры, мм
	Dn	D1	D2	H	h	L	n-∅ d	n-∅ d2	H×H	∅ E	∅E1	∅ K
КПР-Б9-050	50	88	52	66	23	46	4-18	8-6,5	9×9	50 (F05)	57	69
КПР-Б9-065	65	101,5	63	80	24	49	8-19	8-6,5	9×9	50 (F05)	57	69
КПР-Б9-080	80	117	78	90	24	49	8-21	8-6,5	9×9	50 (F05)	57	69
КПР-Б9-100	100	150	104	108	25	56	4-20	8-9	11×11	70 (F07)	71	86

Версия: 2025-05-19-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	12.07.2025	0.9 Мб

Артикул	Диаметр условного прохода, мм	Питание электропривода	Модель электропривода	Срок поставки	Стоимость
50 65 80 100	~380 В ~220 B =24 В	ЭПР1-005 ЭПР1-015

Артикул	Диаметр условного прохода, мм	Питание электропривода	Модель электропривода	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Диаметр условного прохода, мм	Питание электропривода	Модель электропривода	Срок поставки	Стоимость
T81858	50	~380 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	25720 руб. – +
T81870	50	~380 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	37132 руб. – +
T81862	50	~220 B	ЭПР1-005	Со склада (комплектация 1..72 часа)	25720 руб. – +
T81874	50	~220 B	ЭПР1-015	Со склада (комплектация 1..72 часа)	37132 руб. – +
T81866	50	=24 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	31253 руб. – +
T81878	50	=24 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	42665 руб. – +
T81859	65	~380 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	26976 руб. – +
T81871	65	~380 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	38388 руб. – +
T81863	65	~220 B	ЭПР1-005	Со склада (комплектация 1..72 часа)	26976 руб. – +
T81875	65	~220 B	ЭПР1-015	Со склада (комплектация 1..72 часа)	38388 руб. – +
T81867	65	=24 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	32509 руб. – +
T81879	65	=24 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	43921 руб. – +
T81860	80	~380 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	27978 руб. – +
T81872	80	~380 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	39390 руб. – +
T81864	80	~220 B	ЭПР1-005	Со склада (комплектация 1..72 часа)	27978 руб. – +
T81876	80	~220 B	ЭПР1-015	Со склада (комплектация 1..72 часа)	39390 руб. – +
T81868	80	=24 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	33511 руб. – +
T81880	80	=24 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	44923 руб. – +
T81861	100	~380 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	32276 руб. – +
T81873	100	~380 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	43688 руб. – +
T81865	100	~220 B	ЭПР1-005	Со склада (комплектация 1..72 часа)	32276 руб. – +
T81877	100	~220 B	ЭПР1-015	Со склада (комплектация 1..72 часа)	43688 руб. – +
T81869	100	=24 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	37809 руб. – +
T81881	100	=24 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	49221 руб. – +
