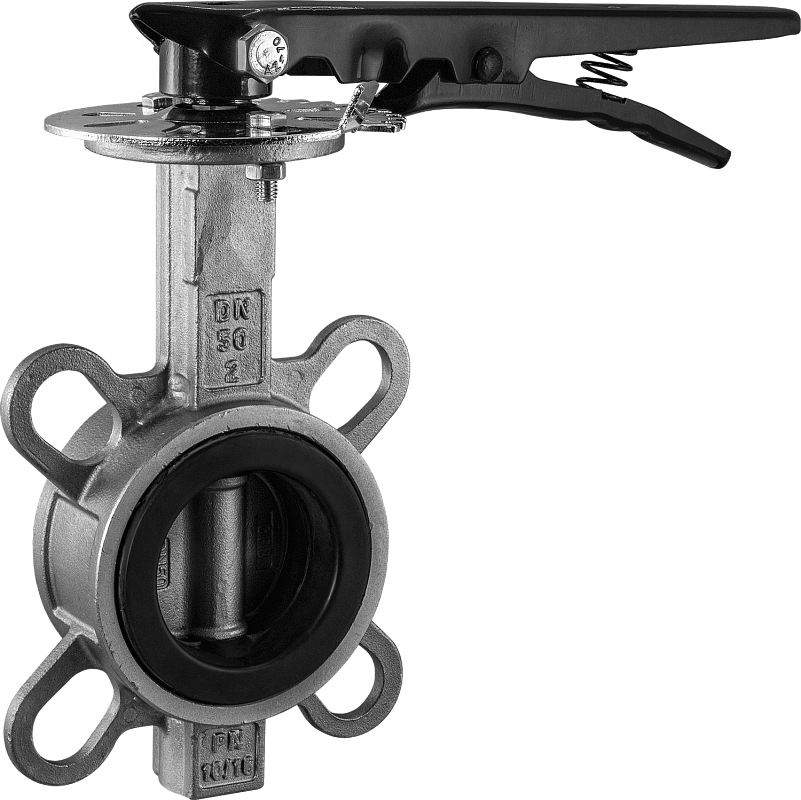

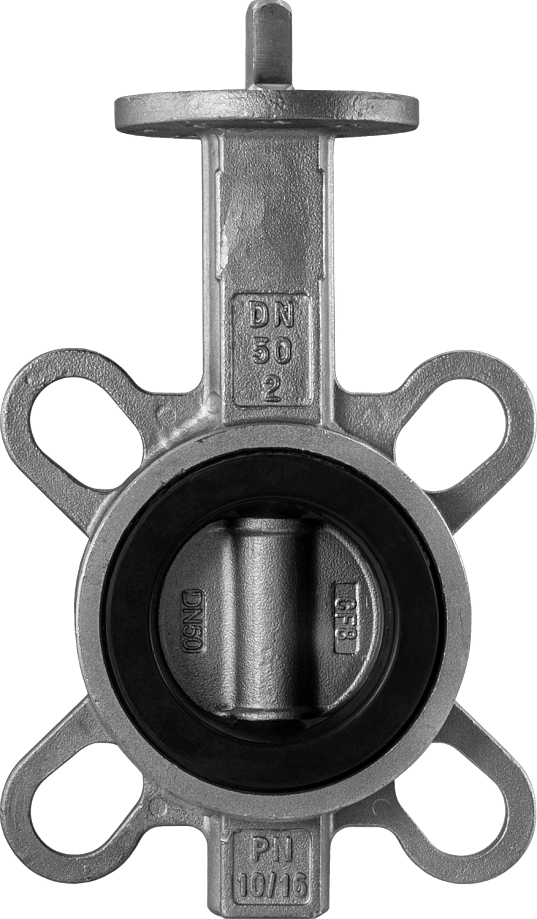

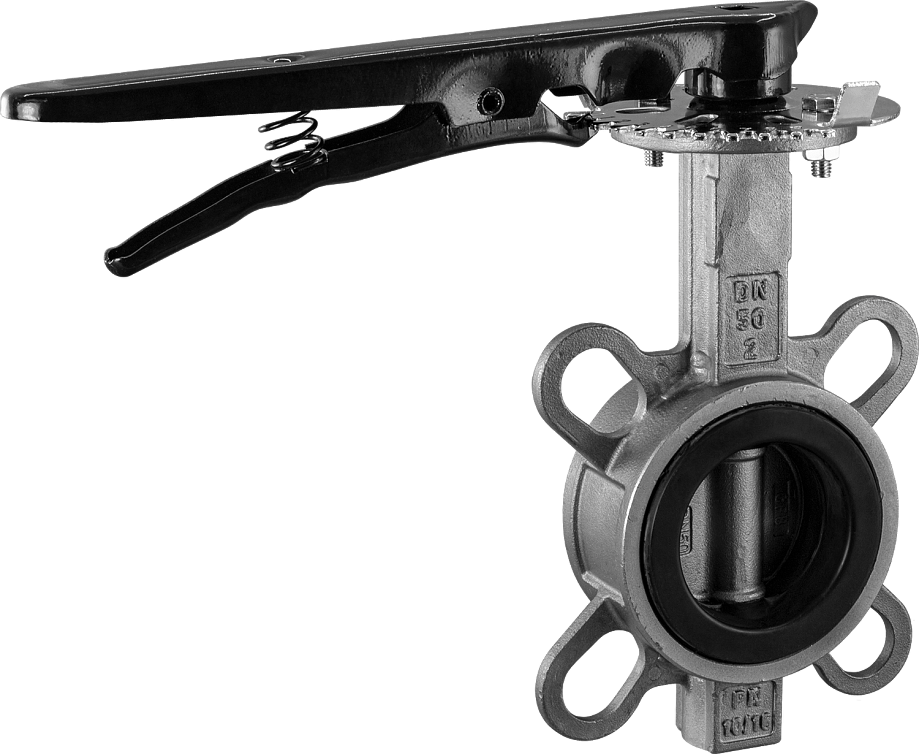

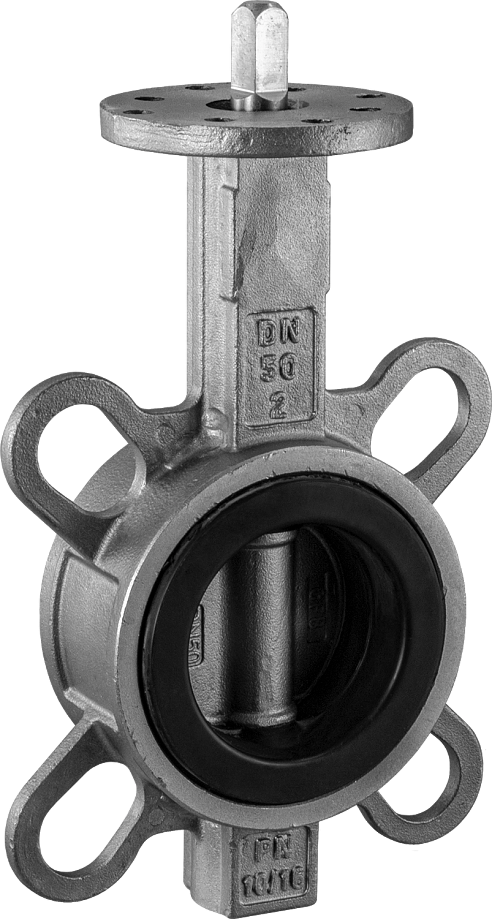

Дисковый поворотный затвор КПР-Б9

Дисковый поворотный затвор для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, воздух, инертные газы, природный газ, азотная кислота, уксус
Температура рабочей среды: −10...+120°C
Рабочее давление: 0,0...1,6 МПа
Диаметр условного прохода: 50...100 мм
Материал корпуса: нержавеющая сталь
Материал диска: нержавеющая сталь
Материал уплотнения: EPDM
Присоединение затвора: межфланцевое
Стандарт присоединения крана к приводу – ISO5211

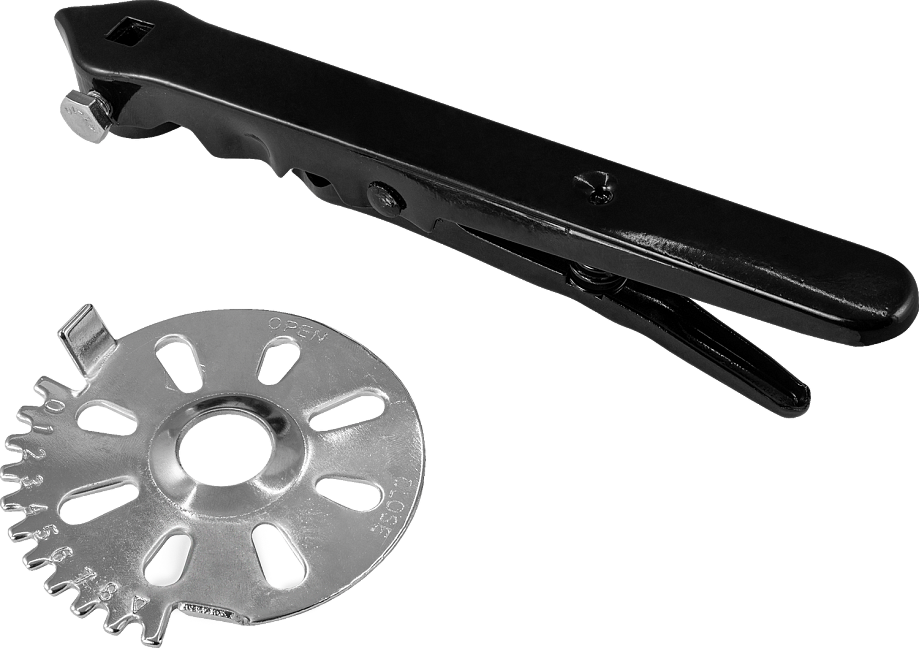

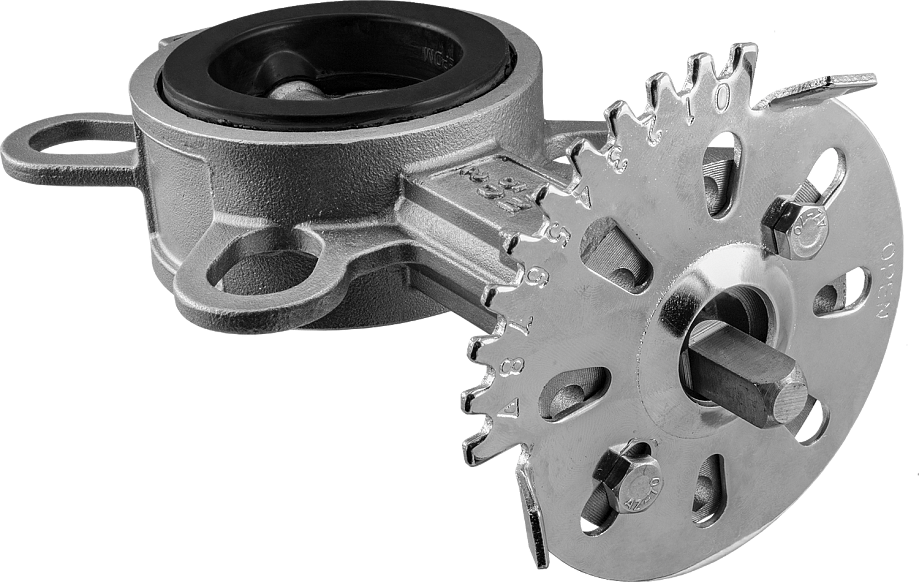

Ручной привод и фиксирующее кольцо в комплекте
Варианты исполнения: с ручным управлением, с электроприводом ЭПР1, с пневмоприводом

В закладки

от 5 932 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (4)
Все модификации ()
Отзывы (0)

Дисковый поворотный затвор КПР-Б9 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Угол полного поворота: 90°
Бесшумная работа
Долгий срок службы

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, воздух, инертные газы, природный газ, азотная кислота, уксус
Материал	Корпуса: нержавеющая сталь Диска: нержавеющая сталь Уплотнения: EPDM
Температура рабочей среды	−10...+120°C
Рабочее давление	0,0...1,6 МПа
Диаметр условного прохода	50...100 мм
Присоединение затвора	межфланцевое

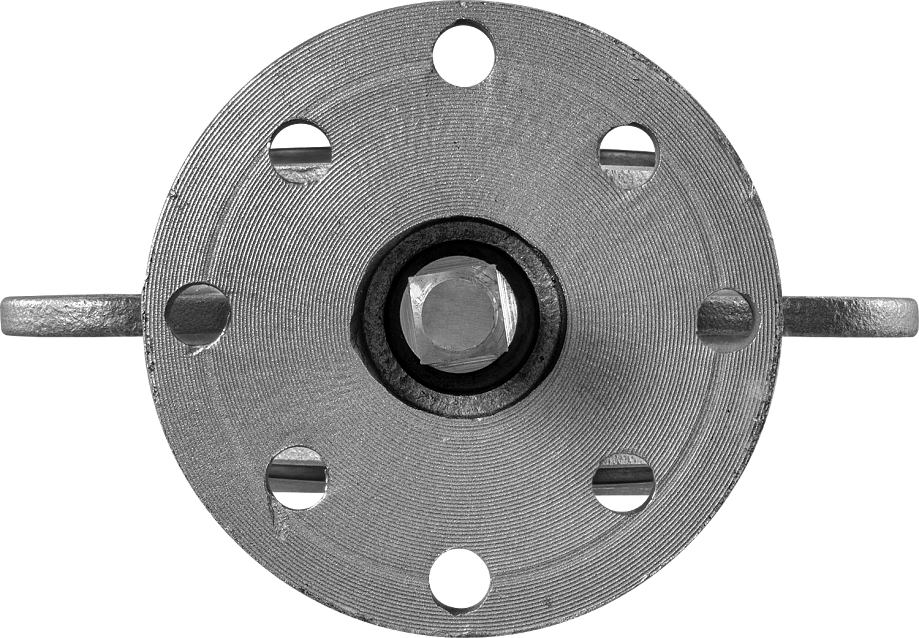

Стандарт присоединения затвора к приводу	ISO5211

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Посадочный размер, мм	Вес, г
КПР-Б9-050-WSE	50	105	W2"	9×9	3920
КПР-Б9-065-WSE	65	176	W2½"	9×9	4820
КПР-Б9-080-WSE	80	265	W3"	9×9	2550
КПР-Б9-100-WSE	100	594	W4"	11×11	3640

Расшифровка обозначения на примере затвора КПР-Б9-050 XYZ:
КПР-Б9 – модель затвора.
050 – Ду, мм (диаметр условного отверстия).
X – присоединение: W – межфланцевое.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: E – EPDM

Таблица выбора привода для затвора КПР-Б9

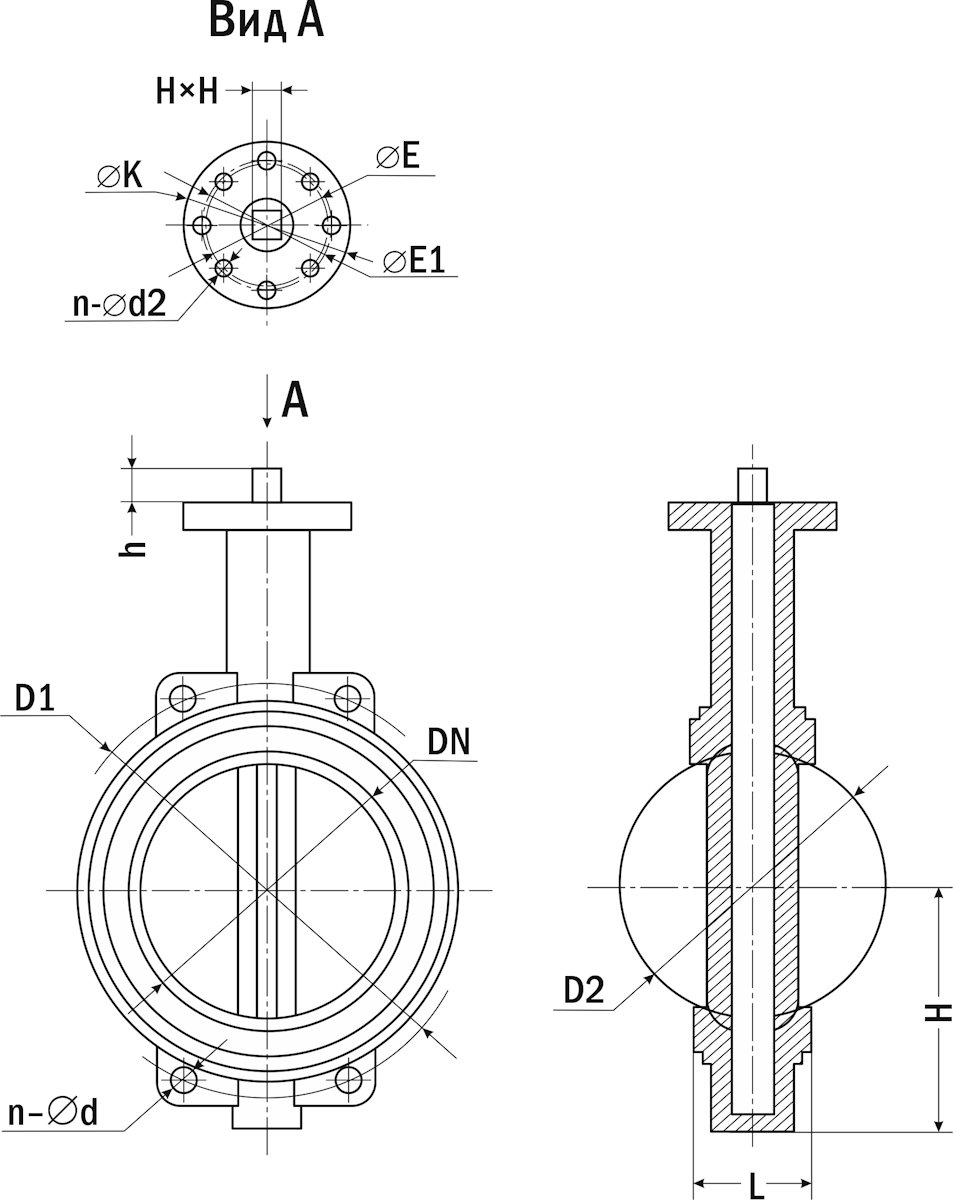

Габаритные и присоединительные размеры

Модель
	Размеры, мм
	Dn	D1	D2	H	h	L	n-∅ d	n-∅ d2	H×H	∅ E	∅E1	∅ K
КПР-Б9-050	50	88	52	66	23	46	4-18	8-6,5	9×9	50 (F05)	57	69
КПР-Б9-065	65	101,5	63	80	24	49	8-19	8-6,5	9×9	50 (F05)	57	69
КПР-Б9-080	80	117	78	90	24	49	8-21	8-6,5	9×9	50 (F05)	57	69
КПР-Б9-100	100	150	104	108	25	56	4-20	8-9	11×11	70 (F07)	71	86

Версия: 2025-05-19-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	12.07.2025	0.9 Мб

Артикул	Диаметр условного прохода, мм	Срок поставки	Стоимость
50 65 80 100

Артикул	Диаметр условного прохода, мм	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Диаметр условного прохода, мм	Срок поставки	Стоимость
R24892	50	Со склада	5932 руб. – +
R24893	65	Со склада	7188 руб. – +
R24894	80	Со склада	8190 руб. – +
R24895	100	Со склада	12285 руб. – +

Артикул	Диаметр условного прохода, мм	Срок поставки	Стоимость
R24892	50	Со склада	5932 руб. – +
R24893	65	Со склада	7188 руб. – +
R24894	80	Со склада	8190 руб. – +
R24895	100	Со склада	12285 руб. – +
