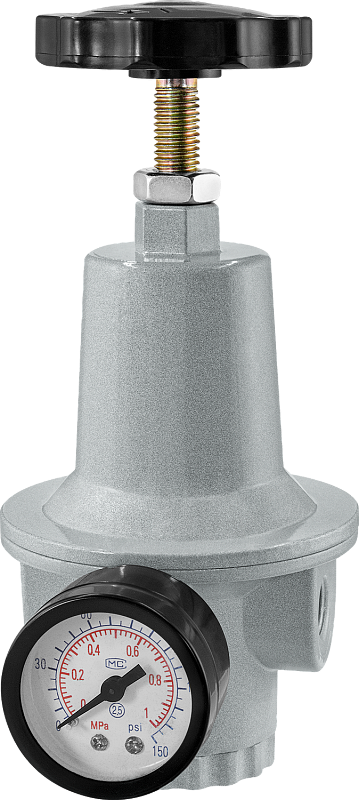

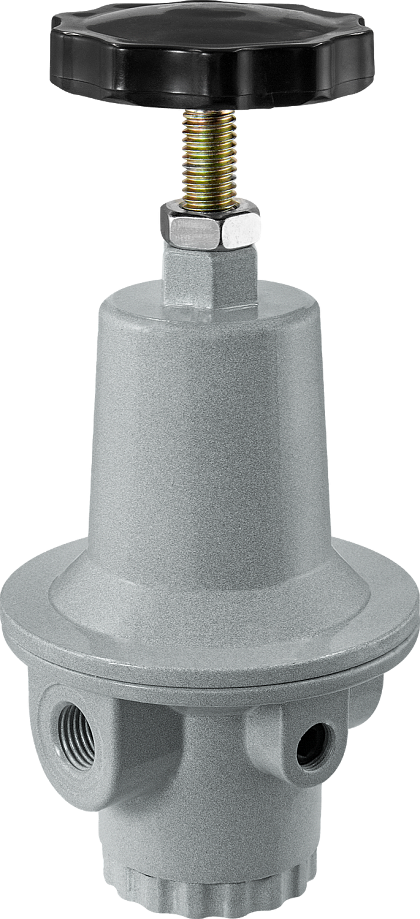

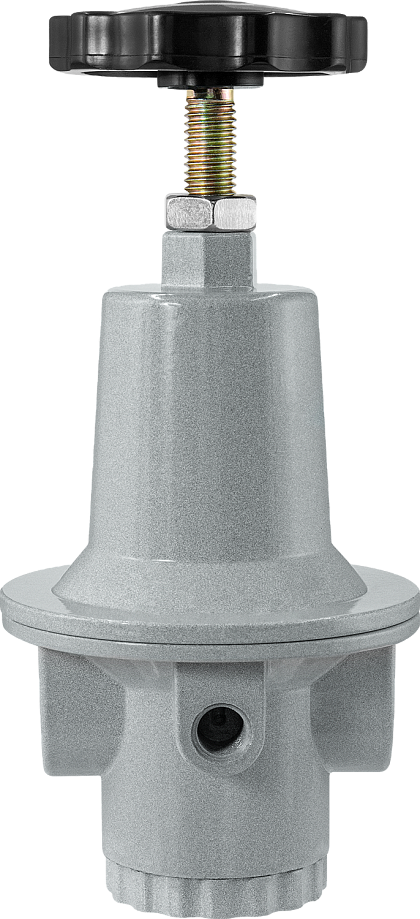

Регулятор давления ARP-R

Регулятор давления предназначен для понижения давления сжатого воздуха и поддержания его на заданном уровне

В закладки

от 2 145 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (6)
Все модификации ()
Отзывы (0)

Регулятор давления ARP-R предназначен для поддержания давления на заданном уровне в пневматических системах

Особенности:

Может устанавливаться отдельно или в качестве модуля блока подготовки воздуха
Сброс избыточного давления из вторичной магистрали через мембрану

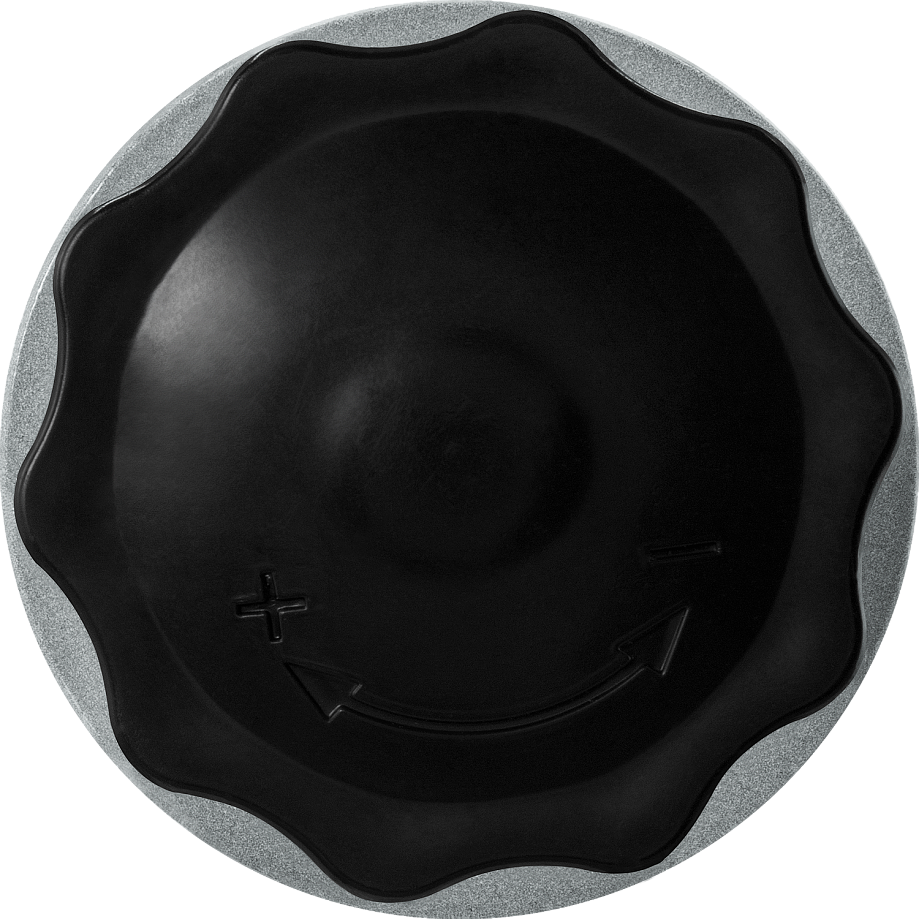

Простой способ установки поддерживаемого давления поворотом рукоятки, положение фиксируется гайкой
Коническая резьба типа K является наилучшей резьбой для стыковки с трубной резьбой типа G, так как обеспечивает максимальное уплотнение
Все модели регулятора имеют боковой резьбовой патрубок для присоединения манометра
Манометр в комплекте. При необходимости манометр можно заменить
Для перехода на другие размеры резьбы используются футорки, например, VTr.581.N

Принцип действия:

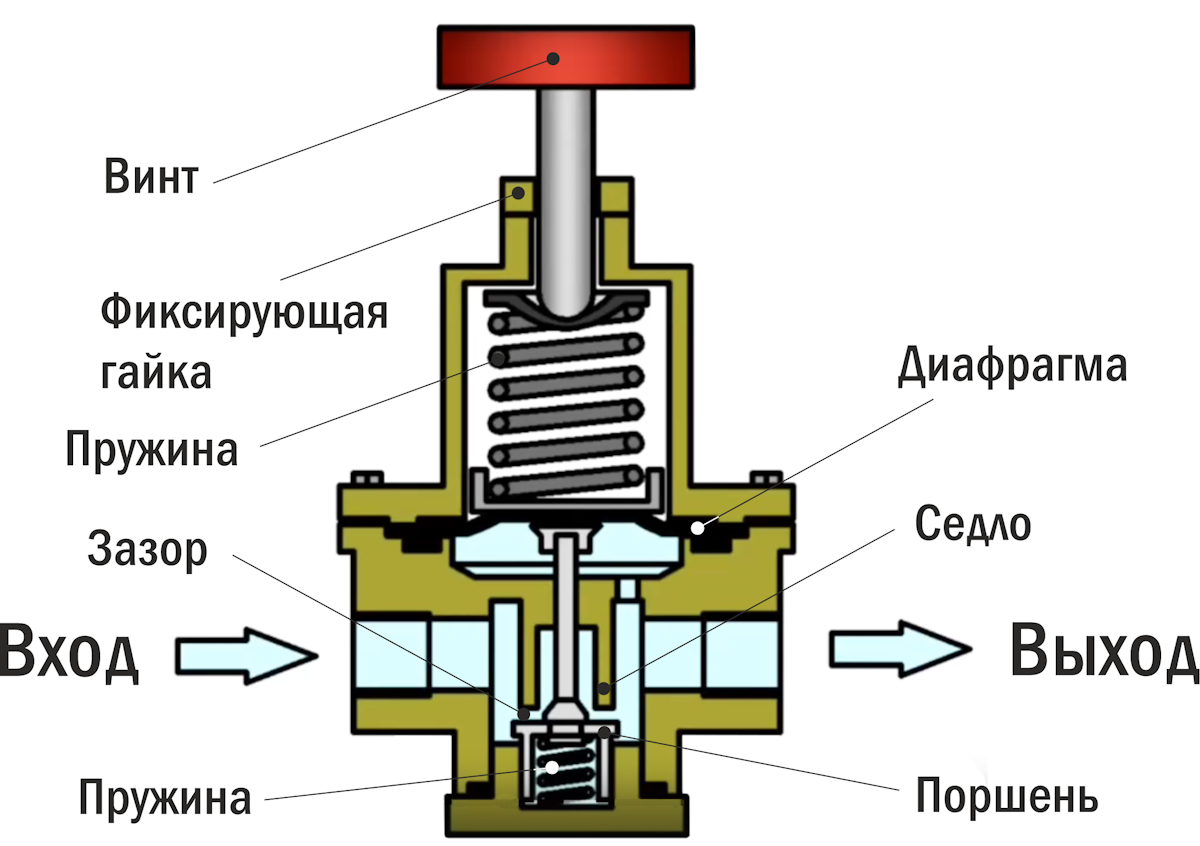

Воздух поступает на вход клапана, протекает в зазоре между седлом и поршнем (см. рисунок) и поступает на выход. На поршень через диафрагму давит пружина.
Величина зазора определяется степенью поджатия пружины, которое изменяется с помощью регулировочного винта. Если наблюдается избыточное давление на выходе, диафрагма перемещается вверх, сжимает пружину, которая тянет за собой поршень, таким образом зазор между седлом и поршнем уменьшается до тех пор, пока давление не достигнет величины настройки. При недостаточном давлении диафрагма перемещается вниз, пружина толкает поршень, и зазор открывается. Таким образом регулятор поддерживает величину давления на заданном уровне.

Технические характеристики:

Параметр	Значение
Рабочая среда	Сжатый очищенный воздух
Пределы регулирования	0,15...0,9 МПа
Рабочее давление	0,15...1 МПа
Присоединение	K¼"...K1¼"
Присоединение манометра	K⅛"
Расход воздуха	750...9000 л/мин
Рабочая температура	−5...+55°С
Материал корпуса	Алюминиевый сплав
Материал диафрагмы, уплотнений	NBR

Модификации:

Модель	Расход воздуха, л/мин	Присоединение	Присоединение манометра	Габаритные размеры, мм	Вес, г
ARP-R-08	750	K¼"	K⅛"	188×79×115	505
ARP-R-10	1800	K⅜"		198×79×115	581
ARP-R-15	3000	K½"		188×79×115	509
ARP-R-20	5000	K¾"		244×120×156	1340
ARP-R-25	7000	K1"		244×120×156	1268
ARP-R-32	9000	K1¼"		274×120×156	940

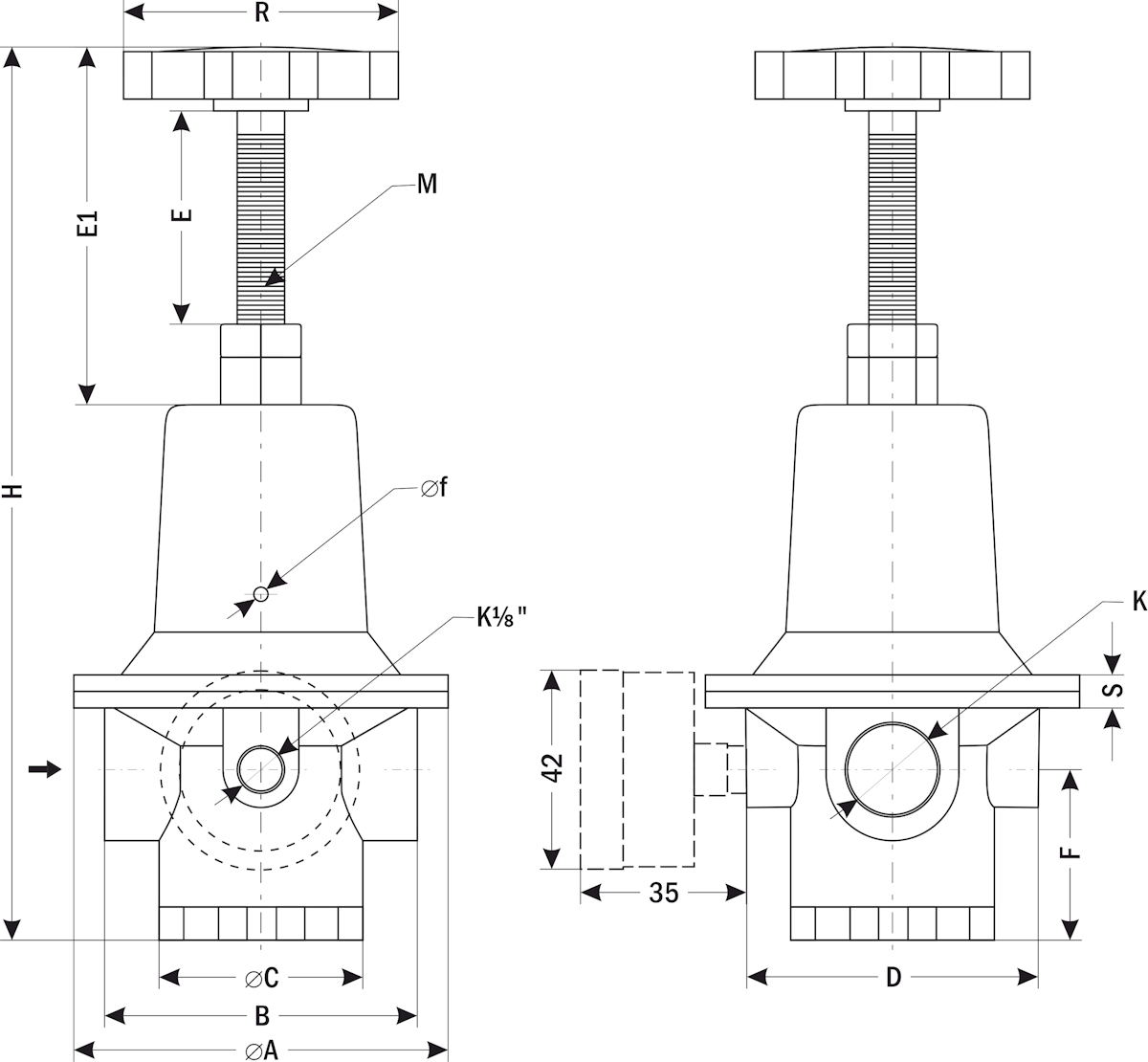

Габаритные размеры

Модель	K	Размеры, мм
Модель	K	A	B	C	D	E	E1	F	f	S	M	R	H
ARP-R-08	K¼"	79	66	43	62	45	72	37	2,5	7	M10x1,5	59	188
ARP-R-10	K⅜"	79	66	43	62	45	74	37	3	15	M10x1,5	59	198
ARP-R-15	K½"	79	66	43	62	45	72	37	3	7	M10x1,5	59	188
ARP-R-20	K¾"	120	106	59	101	65	87	46	3	9	M12x1,75	93	244
ARP-R-25	K1"	120	106	59	101	65	87	46	3	9	M12x1,75	93	244
ARP-R-32	K1¼"	120	130	63	98	65	87	54	3	9	M12x1,75	93	274

Версия: 2026-03-25-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	23.03.2026	0.44 Мб
