Термосопротивление с коммутационной головкой дТС085

Предназначены для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу чувствительного элемента (ЧЭ) датчика. Термосопротивления с пластмассовой коммутационной головкой позволяют измерять температуру до +500 °С (ДТС с платиновым ЧЭ) и до +180 °С (ДТС с медным ЧЭ). Подключение к измерительной линии производится медным кабелем (кабель в комплекте не идет, заказывается отдельно).

С помощью переходника Т02ппг и преобразователя Спрут Т-02 можно получить преобразование сигнала термосопротивления в стандартный токовый сигнал 4-20 мА или передавать данные по сети Modbus RTU

При измерении температуры выше +120°C рекомендуем использовать датчики с металлической головкой.

Температура клеммной головки в рабочих условиях эксплуатации не должна превышать температуру:

• +200°C - для клеммных головок из силумина;
• +120°C - для головок из полиамида.

Конструкция и принцип действия: Принцип действия термопреобразователей сопротивления основан на свойстве проводника менять электрическое сопротивление пропорционально изменению температуры окружающей среды (ГОСТ Р 6651-2009). Конструктивно такие термопреобразователи выполняются в виде катушки из тонкой медной или платиновой проволоки на каркасе из изоляционного материала или используются тонкопленочные чувствительные элементы, заключенные в защитную гильзу

Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:

• ТСМ 50М и 100М (W100 = 1,428, α = 0,00428°С^-1)
• ТСП 50П и 100П (W100 = 1,391, α = 0,00391°С^-1)
• ТСП Pt100, Pt500, Pt1000 (W100 = 1,385, α = 0,00385°С^-1)

• ДТС с платиновым ЧЭ:

- в диапазоне температур от –50 до +250 °С – не менее 0,95 за 40 000 ч;
- в диапазоне температур от –196 (–60 °С – для РТ100, РТ500, РТ1000) до –50 °С и от +250 до +450 °С – не менее 0,95 за 15 000 ч;
- в диапазоне температур от +450 до +500 °С – не менее 0,95 за 8 000 ч.

• ДТС с медным ЧЭ:

- в диапазоне температур от –50 до +180 °С – не менее 0,95 за 15 000 ч.

Для монтажа датчиков ДТСхх5 на объекты измерения температуры рекомендуется применять гильзы ГЗ-В, ГЗ.16 и ГЗ.25, бобышки БП-А, БК-А, Б.П.1, Б.П.2 и Б.У.1 а также съемные подвижные штуцеры ШП.
Все термопреобразователи сопротивления ОВЕН имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

• Высокая точность измерений
• Высокая стабильность
• Близость характеристики к линейной зависимости

Класс допуска и диапазон измерений:

Значение показателя тепловой инерции ОВЕН ДТС составляет от 10 до 30 секунд (зависит от конструктивного исполнения датчика)

Т – температура измеряемой среды, °С.

• Датчики с классом допуска А и с 2-проводной схемой внутренних соединений проводников – не изготавливаем. А2 – запрещено ГОСТ 6651—2009 (см. п. 6.2)

• Датчики с двумя чувствительными элементами производятся только с увеличенной коммутационной головкой
• Датчики с 2-проводной схемой соединения изготавливаются с ограничениями по длине монтажной части: для 50М, 50П – не более 200 мм, для 100М, 100П, РТ100 – не более 630 мм

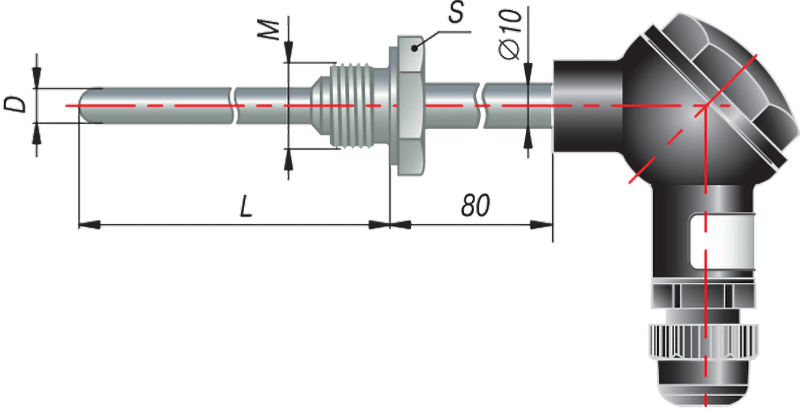

Габаритные размеры
D = 10 мм M = 27×2 мм или G¾" S = 32 мм L = 60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 180 мм, 200 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм

Габаритные размеры коммутационных головок
Стандартная головка
Увеличенная головка

Обозначение при заказе ДТСXX5
