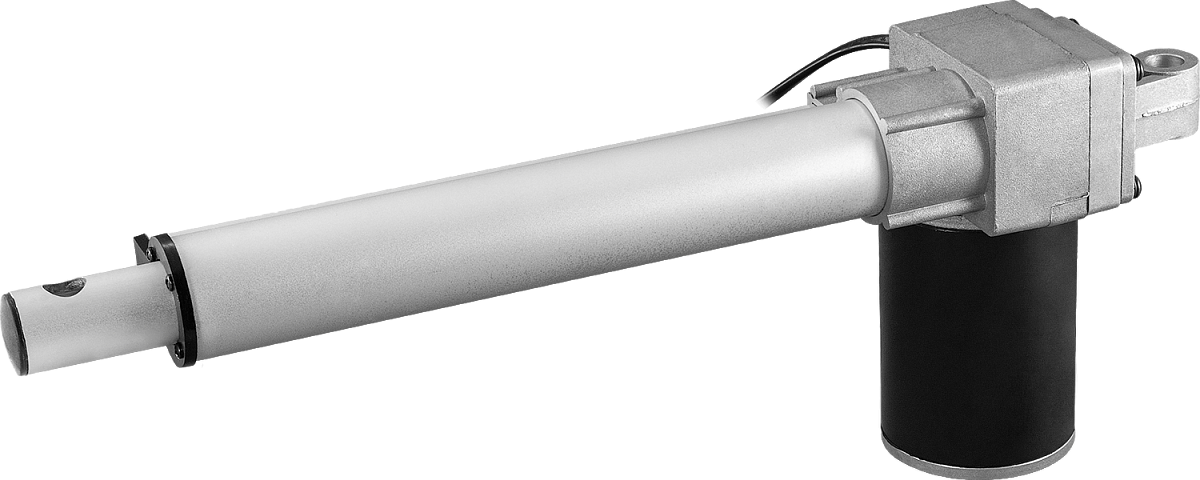

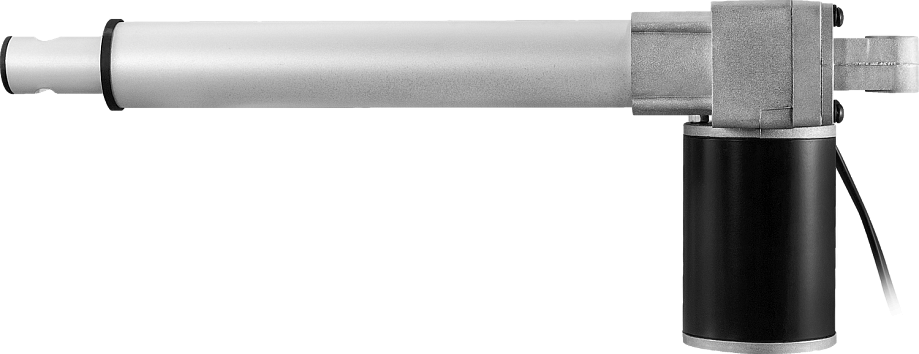

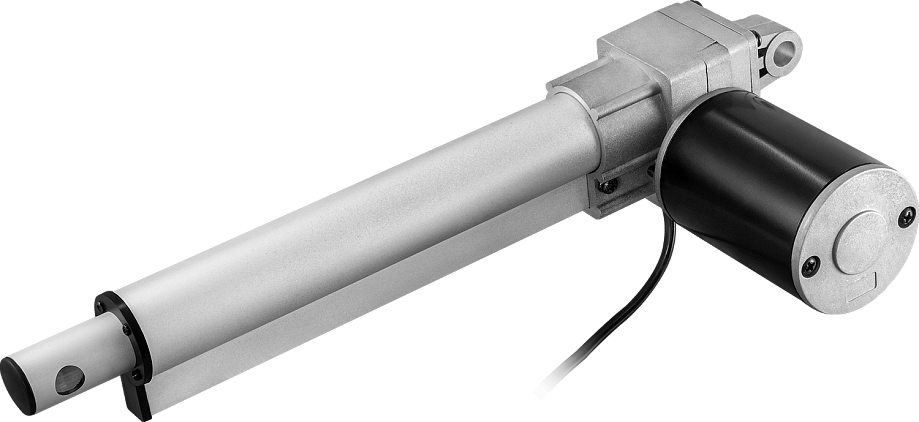

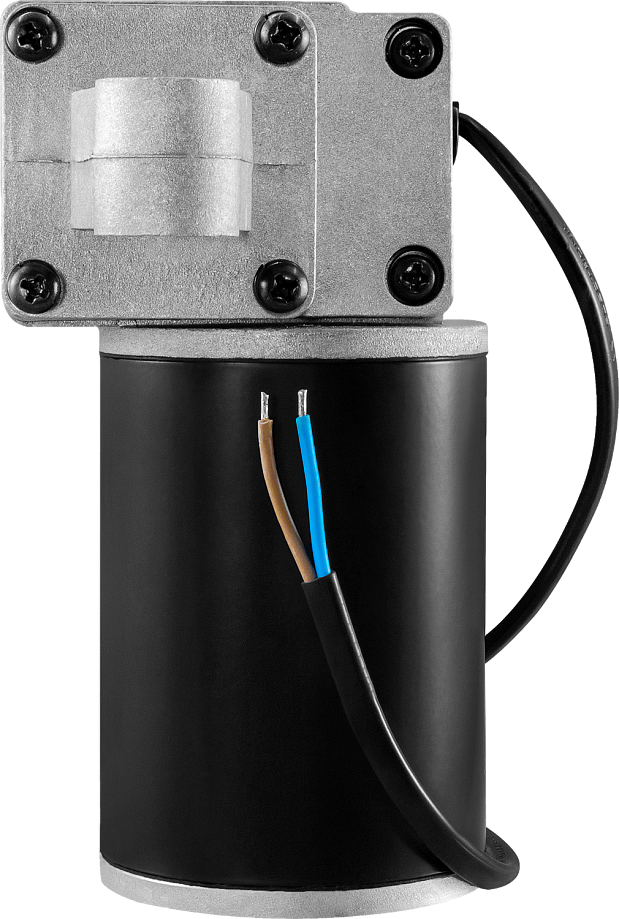

Линейный актуатор HTA-60F

Линейный актуатор представляет собой устройство, преобразующее вращательное движение низковольтного электродвигателя постоянного тока в линейное перемещение – втягивающее и выталкивающее движение

Максимальная нагрузка: 3000...6000 H
Длина хода штока: 100...500 мм
Максимальная скорость (при полной нагрузке): 3...6 мм/с
Режим работы: 2 мин ВКЛ, 18 мин ВЫКЛ
Рабочий цикл: 10%
Питание: =12 В или =24 В
Степень пылевлагозащиты: IP54
Встроенные конечные выключатели

В закладки

от 7 800 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (7)
Все модификации ()
Отзывы (0)

Линейный актуатор HTA-60F представляет собой устройство, преобразующее вращательное движение низковольтного электродвигателя постоянного тока в линейное перемещение – втягивающее и выталкивающее движение.
Линейные актуаторы HTA-60F широко применяют в промышленном и медицинском оборудовании, оборудовании для фермерских хозяйств, машиностроении и судостроении, системах вентиляции, офисной и домашней мебели и т. д.

Особенности:

Встроенные выключатели для отключения питания при достижении конечного положения
Материал корпуса: алюминий
Для подключения актуаторов используются блоки питания, например, БП67, БП97, DR
Для управления актуаторами могут использоваться реверсивные переключатели на 2 или 3 положения с 4 контактами (например, AR-XB2-BD, AR-XB2-BDV, AR-XB2-BJ), кнопки с 4 контактами (например, AR-XB2-BAV, AR-XB2-BA, AR-XB2-BAWV), электропедали с 2 контактами (ЭПД-6404, ЭПД-6304, ЭПД-3406)

Технические характеристики:

Параметр	Значение
Максимальная нагрузка	3000...6000 Н
Длина хода штока (S)	100...500 мм
Максимальная скорость (при полной нагрузке)	3...6 мм/с
Максимальная скорость (без нагрузки)	5...8 мм/с
Минимальный размер для установки	(S)+175 мм
Режим работы	2 мин ВКЛ, 18 мин ВЫКЛ
Рабочий цикл	10%
Питание	=12 В или =24 В
Степень пылевлагозащиты	IP54
Уровень шума	≤55 дБ
Температура эксплуатации	−20...+65°C
Длина провода	950 мм

Модификации:

Модель актуатора HTA-60F	Номинальная нагрузка, Н	Номинальный ток нагрузки, А	Max скорость, мм/с
Модель актуатора HTA-60F	Номинальная нагрузка, Н	Номинальный ток нагрузки, А	Без нагрузки	При полной нагрузке
-ХХХ-6000/4	6000	4,8	5	3...4
-ХХХ-4000/8	4000	4,8	8	6

XXX − длина хода штока

Расшифровка обозначения на примере актуатора HTA-60F-200-6000/4-DC24:
HTA-60F − модель актуатора;
200 − длина хода штока, мм;
6000 − номинальная нагрузка, Н;
4 − скорость, мм/с;
DC24 − напряжение питания =24 В

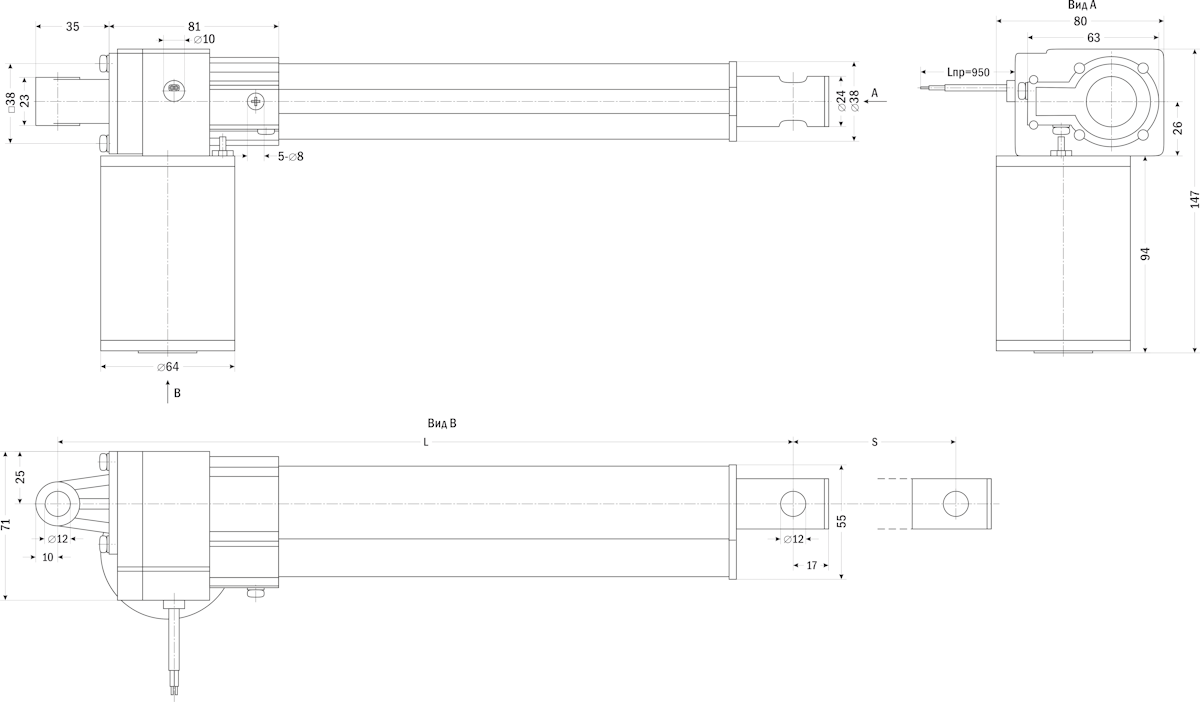

Габаритные размеры

Модель	L, мм	Длина хода штока (S), мм	Габаритные размеры, мм	Вес, г
HTA-60F-100	281	100	147×80×308	1870
HTA-60F-200-6000/4	405	200	147×80×432	2140
HTA-60F-200-4000/8	379	200	147×80×406	1991
HTA-60F-400	580	400	147×80×607	2530
HTA-60F-500	653	500	147×80×680	2780

Версия: 2026-04-13-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	13.04.2026	0.39 Мб

Артикул	Напряжение, В	Длина хода, мм	Нагрузка, Н	Срок поставки	Стоимость
=12 =24	100 200 400 500	4000 6000

Артикул	Напряжение, В	Длина хода, мм	Нагрузка, Н	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Напряжение, В	Длина хода, мм	Нагрузка, Н	Срок поставки	Стоимость
W16927	=12	200	4000	Со склада	8451 руб. – +
W16932	=12	400	6000	Со склада	9099 руб. – +
W16926	=24	100	4000	Со склада	7800 руб. – +
W16929	=24	100	6000	Со склада	7800 руб. – +
W16928	=24	200	4000	Со склада	8451 руб. – +
W16933	=24	400	6000	Со склада	9099 руб. – +
W16935	=24	500	6000	Со склада	9750 руб. – +

Артикул	Напряжение, В	Длина хода, мм	Нагрузка, Н	Срок поставки	Стоимость
W16927	=12	200	4000	Со склада	8451 руб. – +
W16930	=12	200	6000	120 дней	8451 руб. – +
W16932	=12	400	6000	Со склада	9099 руб. – +
W16934	=12	500	6000	120 дней	9750 руб. – +
W16926	=24	100	4000	Со склада	7800 руб. – +
W16929	=24	100	6000	Со склада	7800 руб. – +
W16928	=24	200	4000	Со склада	8451 руб. – +
W16931	=24	200	6000	Ожидается 2026.07.15	8451 руб. – +
W16933	=24	400	6000	Со склада	9099 руб. – +
W16935	=24	500	6000	Со склада	9750 руб. – +
