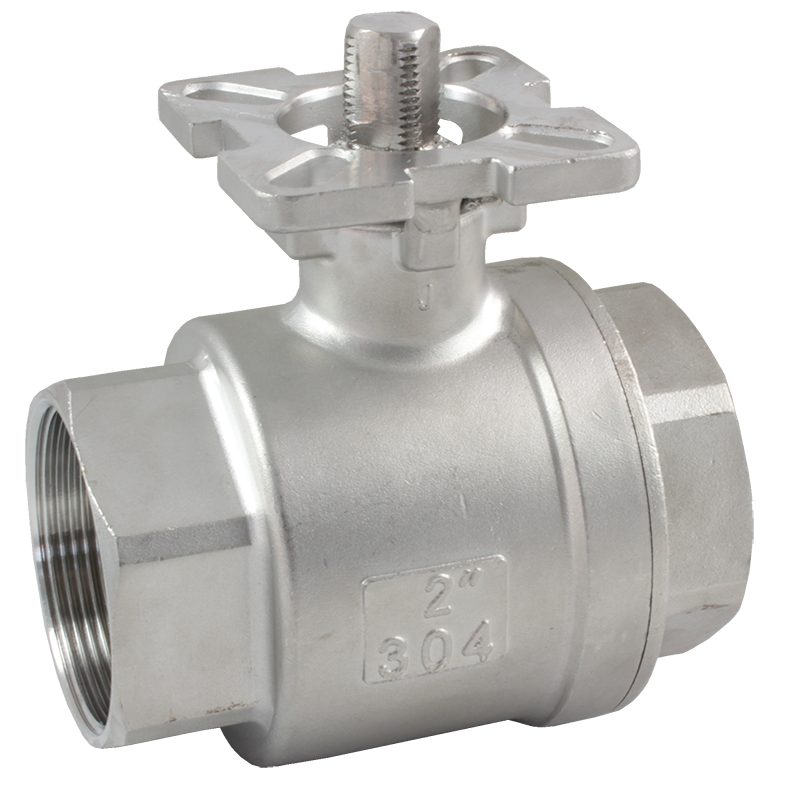

Кран шаровой КПР-2
Кран шаровой для управления потоком рабочей среды в трубопроводе
- Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
- Температура рабочей среды: −20...150°С
- Рабочее давление: 0,0...1,6 МПа
- Диаметр условного прохода: 15...100 мм
- Материал корпуса: нержавеющая сталь
- Материал уплотнения: PTFE
- Присоединение: резьбовое G½"...G4"

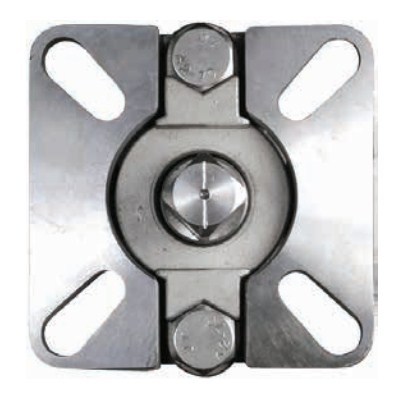

- Стандарт присоединения крана к приводу – ISO5211
- Варианты исполнения: с ручным управлением, с электроприводом, с пневмоприводом
Кран шаровой КПР-2 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Модификации:
Таблица выбора привода для крана КПР-2:
Рекомендуется устанавливать на кран либо соответствующий ему тип привода из таблицы, либо следующий за ним.
Возможна установка и трех более мощных типов привода.
Например, на кран КПР-2-15 можно поставить ЭПР1-003 и ЭПР1-005, и при необходимости (срочная замена и т. д.) возможно установить и ЭПР1-008, -010, -015. Если посадочный размер привода больше посадочного размера крана, то нужно использовать переходник типа «звезда» ПП84, при необходимости можно в комбинации с переходником ПП44.
Версия: 2017-10-26-КВА
Особенности:
- Угол полного поворота: 90°
- Долгий срок службы
| Параметр
| Значение
|
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
|
| Материал | Корпуса: нержавеющая сталь
Уплотнения: PTFE |
| Температура рабочей среды | −20...150°
|
| Рабочее давление | 0,0...1,6 МПа
|
| Диаметр условного прохода | 15...100 мм |
| Присоединение крана
| Резьбовое G½"...G4" |
| Стандарт присоединения крана к приводу | ISO5211 |
Модификации:
| Модель
| Ду, мм
| Kv, м³/ч
| Присоединение
| Посадочный размер, мм
| Вес, кг
|
| КПР-2-015 GSP
| 15
| 20
| ½"
| 9×9
| 0,45
|
| КПР-2-020 GSP | 20
| 38
| ¾"
| 9×9
| 0,44
|
| КПР-2-025 GSP | 25
| 69
| 1"
| 11×11
| 0,73
|
| КПР-2-032 GSP | 32
| 93
| 1¼"
| 11×11
| 1,28
|
| КПР-2-040 GSP | 40
| 144
| 1½"
| 14×14
| 1,87
|
| КПР-2-050 GSP | 50
| 229
| 2"
| 14×14
| 2,96
|
| КПР-2-065 GSP | 65
| 404
| 2½"
| 17×17
| 4,19
|
| КПР-2-080 GSP | 80
| 573
| 3"
| 17×17
| 4,6
|
| КПР-2-100 GSP | 100
| 936
| 4"
| 19×19
| 10
|
Таблица выбора привода для крана КПР-2:
| Модель крана
| Посадочный размер, мм
| Крутящий момент, Н·м
| Модель привода
| ||||
| Ручной ПРК
| Пневмоприводы
| Электроприводы
| |||||
| ППР1
| ППР2
| ЭПР1
| ЭПР4
| ||||
| КПР-2-015
| 9×9
| 6
| ПРК-015, -020
| ППР1-040
| ППР2-032 | ЭПР1-003
| ЭПР4-010
|
| КПР-2-020
| 9×9
| 8
| ПРК-020
| ППР1-052 | ППР2-040 | ЭПР1-005
| ЭПР4-010 |
| КПР-2-025
| 11×11
| 10
| ПРК-025, -032
| ППР1-063 | ППР2-052 | ЭПР1-005
| ЭПР4-010 |
| КПР-2-032
| 11×11
| 18
| ПРК-032
| ППР1-063 | ППР2-052 | ЭПР1-005
| ЭПР4-010 |
| КПР-2-040
| 14×14
| 22
| ПРК-040, -050
| ППР1-075 | ППР2-063 | ЭПР1-008
| ЭПР4-010 |
| КПР-2-050
| 14×14
| 30
| ПРК-050
| ППР1-075 | ППР2-063 | ЭПР1-010
| ЭПР4-010 |
| КПР-2-065
| 17×17
| 38
| ПРК-065, -080
| ППР1-092 | ППР2-083 | ЭПР1-015
| ЭПР4-020 |
| КПР-2-080
| 17×17
| 59
| ПРК-080 | ППР1-105 | ППР2-092 | ЭПР1-020
| ЭПР4-020 |
| КПР-2-100
| 19×19
| 87
| ПРК-100 | ППР1-125 | ППР2-105 | ЭПР1-040
| ЭПР4-020 |
Возможна установка и трех более мощных типов привода.
Например, на кран КПР-2-15 можно поставить ЭПР1-003 и ЭПР1-005, и при необходимости (срочная замена и т. д.) возможно установить и ЭПР1-008, -010, -015. Если посадочный размер привода больше посадочного размера крана, то нужно использовать переходник типа «звезда» ПП84, при необходимости можно в комбинации с переходником ПП44.

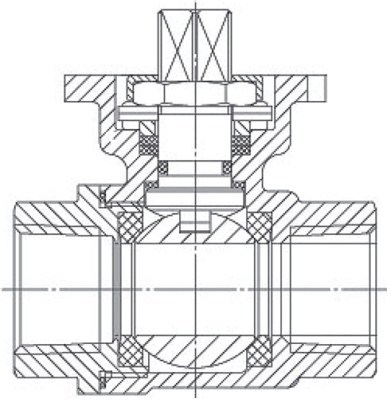

| Габаритные размеры
|
 |
| Модель
| Размеры, мм
| ||||||||||
| G
| DN
| A1
| C
| E×E
| H
| h
| N
| K
| L
| M×M
| |
| КПР-2-015
| ½"
| 15
| 61
| 43
| 42,5
| 35
| 10
| F03
| F04
| 60
| 9×9
|
| КПР-2-020
| ¾"
| 20
| 70
| 43
| 42
| 39
| 11
| F03
| F04
| 66
| 9×9
|
| КПР-2-025
| 1"
| 25
| 82,5
| 51
| 50
| 46
| 11
| F04
| F05
| 80
| 11×11
|
| КПР-2-032
| 1¼"
| 32
| 104
| 63
| 50
| 57
| 11
| F04
| F05
| 97
| 11×11
|
| КПР-2-040
| 1½" | 40
| 123
| 72
| 70
| 68
| 16
| F05
| F07
| 110
| 14×14
|
| КПР-2-050
| 2"
| 50
| 138
| 90
| 70
| 77
| 16
| F05
| F07
| 121
| 14×14 |
| КПР-2-065 | 2½"
| 65
| 180
| 111
| 96
| 100
| 20
| F07
| F10
| 146
| 17×17
|
| КПР-2-080 | 3"
| 80
| 183,5
| 133
| 96
| 104
| 20
| F07
| F10
| 169
| 17×17
|
| КПР-2-100 | 4"
| 100
| 228
| 167
| 96
| 122
| 23
| F07
| F10
| 204
| 19×19
|
Версия: 2017-10-26-КВА
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 11.07.2018 | 0.55 Мб |  |
