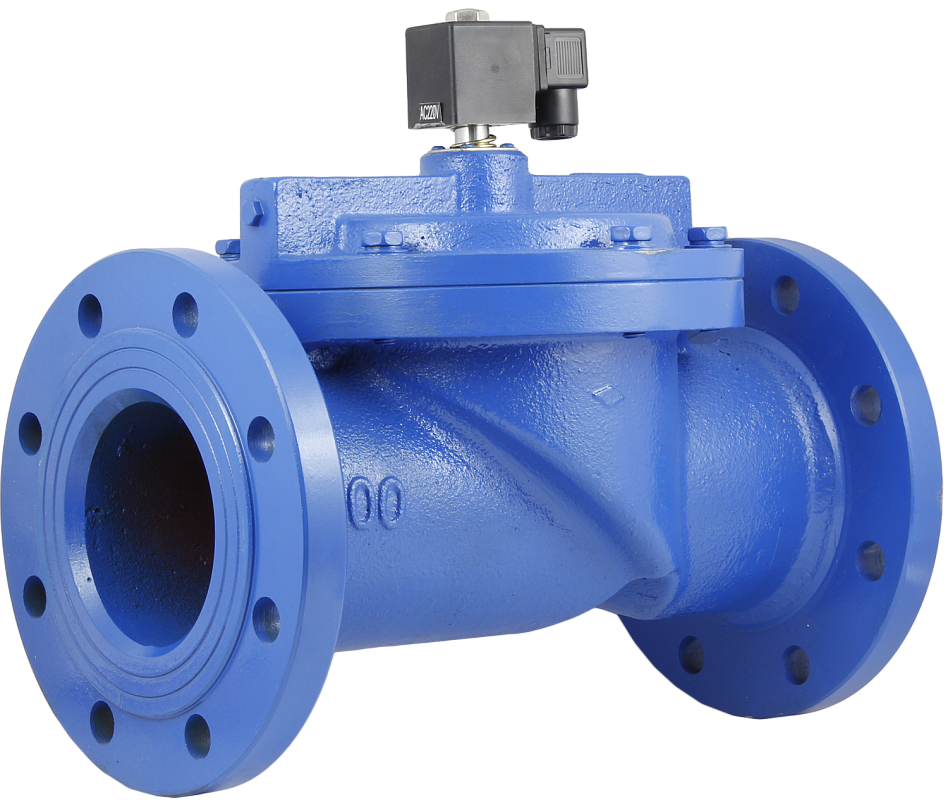

Соленоидный клапан (электромагнитный) AR-YCD21F

Клапан соленоидный нормально закрытый фланцевый непрямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, воздух, инертные газы, масла
Температура рабочей среды: −10…+120°С
Рабочее давление: 0,03…1 МПа
Диаметр условного прохода: 65…150 мм
Материал корпуса: чугун
Материал уплотнения: EPDM
Присоединение: фланцевое F2½"…F6"

Является аналогом:

Производитель	TORK
Модель/серия	T-GLF

В закладки

от 33 356 руб. Наличие: На складе Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (3)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый фланцевый непрямого действия с диафрагмой AR-YCD21F предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
Используется только на системах с давлением от 0,03 МПа
Максимальное давление до 3 МПа

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр		Значение
Рабочая среда		Вода, горячая вода, воздух, инертные газы, масла
Материал	Корпуса	Чугун
	Уплотнения	EPDM
Температура рабочей среды		−10...+120°C
Рабочее давление		0,03...1 МПа
Диаметр условного прохода		65...150 мм
Присоединение		Фланцевое F2½"...F6"
Питание		~220 B, ~110 B, ~24 B, =24 B, =12 B

Ду, мм	Катушка	Мощность	AC			DC
Ду, мм	Катушка	Мощность	~220 В	~110 В	~24 В	=24 В	=12 В
65...100	S21H IP65	22 ВА	V	V	V
	S21H IP65	15 Вт				V	V
	ASE21H* IP65	5,5 ВА	V
	ASE21H* IP65	10 Вт				V	V
	ASEx1320** IP65	28 ВА	V
	ASEx1320** IP65	20 Вт				V	V
	ASEx282** IP65	24 ВА	V	V	V
	ASEx282** IP65	17 Вт				V	V
125...150	Y51H IP54	88 ВА	V	V
125...150	Y51H IP54	60 Вт				V

*Использование энергосберегающей катушки ASE21H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз.
**Взрывозащищенная катушка.
Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin , МПа	Pmax , МПа	Вес, г
AR-YCD21F-65F-2.1/2-FHE	65	58	F2½"	0,03	1	17 400
AR-YCD21F-80F-3-FHE	80	85	F3"			21 100
AR-YCD21F-100F-4-FHE	100	149	F4"			29 900
AR-YCD21F-125F-5-FHE	125	170	F5"			44 000
AR-YCD21F-150F-6-FHE	150	213	F6"			58 000

Расшифровка обозначения на примере клапана AR-YCD21F-65F-2.1/2-XYZ:
AR-YCD21F – модель клапана.
65F – диаметр условного прохода в мм.
2.1/2 – размер резьбы в дюймах.
X – присоединение: F – фланцевое.
Y – материал корпуса: H – чугун.
Z – материал уплотнения: E – EPDM.

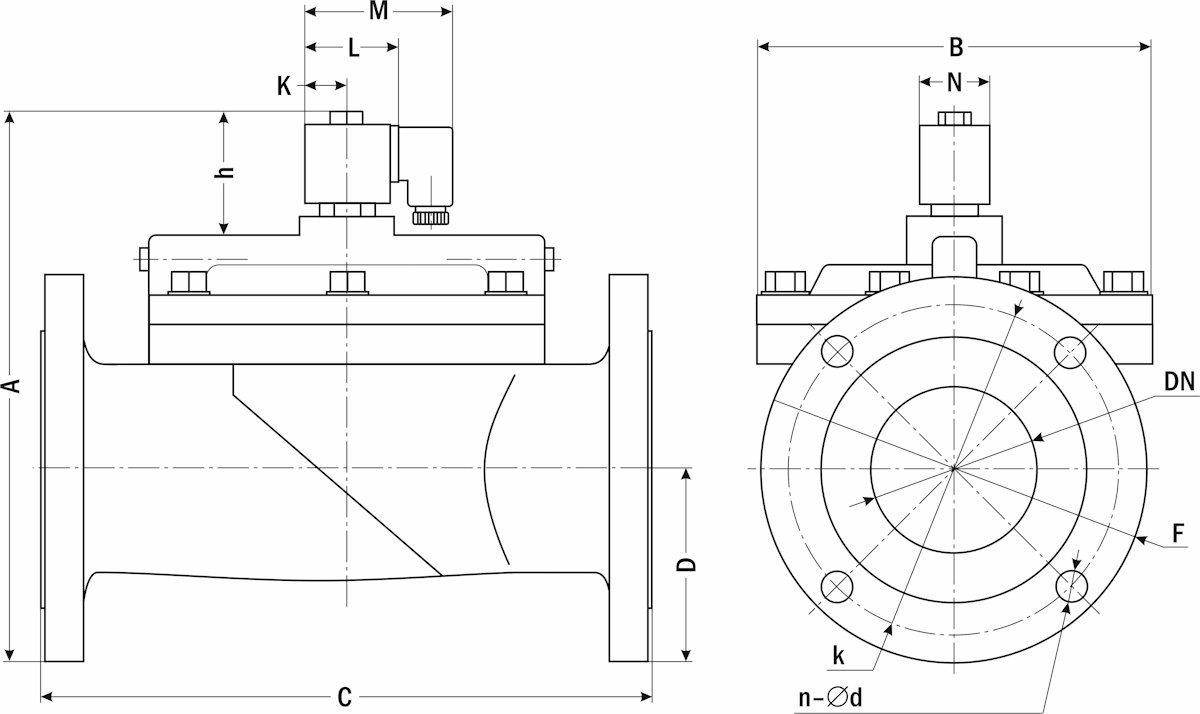

Габаритные размеры

Размер, мм	AR-YCD21
Размер, мм	-65F	-80 F	-100F	-125F	-150F
A	270	280	300	375	440
B	182	200	232	320	335
C	250	265	355	395	444
D	93	99	108	125	145
F	F2½"	F3"	F4"	F5"	F6"
K	22	22	22	44	44
L	47	47,5	50	96	96
M	75	75	75	130	130
N	36	38	38	83	83
n-∅ d	4-∅ 17,5	4-∅ 18	8-∅ 18	8-∅ 18	8-∅ 21
k	145	160	182	210	242
h	73	70	72	110	110

Версия: 2022-04-18-ЛВС
