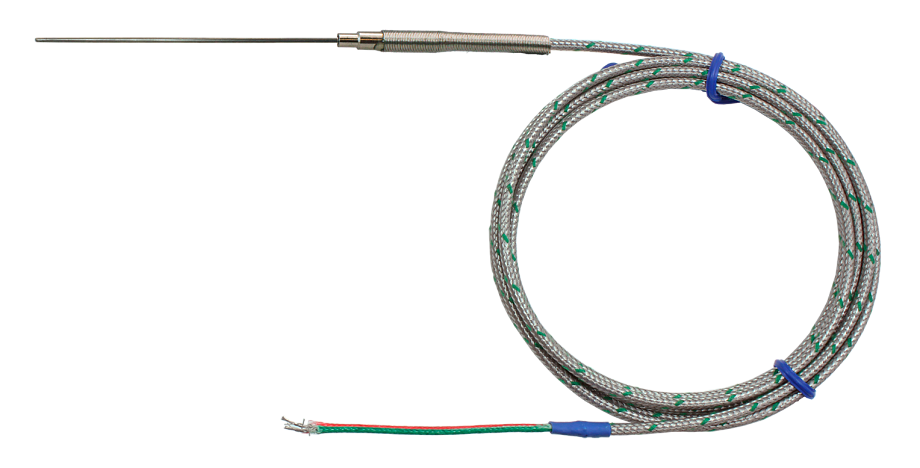

Термопара ТП-А-4011-1,5

Арт: W47027

Термопара предназначена для измерения температуры жидких и газообразных сред, неагрессивных к материалу корпуса датчика, а также твердых тел — нагревательных поверхностей и плит, нагревательных элементов и т.д.

Номинальная статическая характеристика: ЖК (J) – стандарт, ХА (К), НН (N), ХКн (E), МКн (Т) – по заказу
Диапазон измеряемых температур: −40...+400°С
Класс допуска: 1
Длина монтажной части: 150 мм – стандарт; 60...30000 мм – по заказу
Диаметр монтажной части: 1,5 мм
Длина кабельного вывода: 2000 мм – стандарт, до 50 000 мм – по заказу
Тип спая: изолированный
Материал корпуса датчика: нержавеющая сталь

Внимание! К заказу через сайт доступна только модификация со стандартной длиной 150 мм. Все модификации, не представленные к заказу через сайт, но присутствующие в описании прибора, вы можете заказать у наших менеджеров по телефону +7 (812) 327-32-74 или электронной почте 327@kipspb.ru

В закладки

2 028 руб. Наличие: Со склада

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Принцип действия и конструкция:Термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. При помещении одного спая (рабочего) в измеряемую среду вследствие разницы температур спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур.
Термопара ТП-А-4011-1,5 изготавливается на основе гибкого кабеля в стальной оболочке с минеральной изоляцией.
Внимание! Максимальная температура места перехода «арматура-кабельный вывод» не более +300°С.
Максимальная температура провода ПТНГЭ-А не более +400°С.

Особенности:

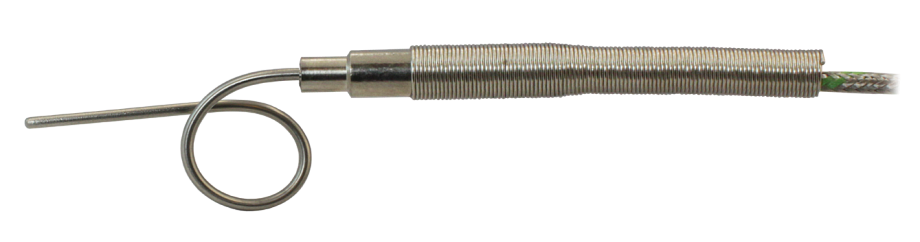

Возможность изгиба (вплоть до сворачивания в петлю) и монтажа в труднодоступных местах
Датчик может навиваться на цилиндр радиусом, равным пятикратному диаметру D, без изменения технических характеристик
Запрещается изгиб на расстоянии менее 60 мм от рабочего конца датчика
Низкий показатель тепловой инерции ≤ 0,4 с для измерения температуры быстропротекающих процессов

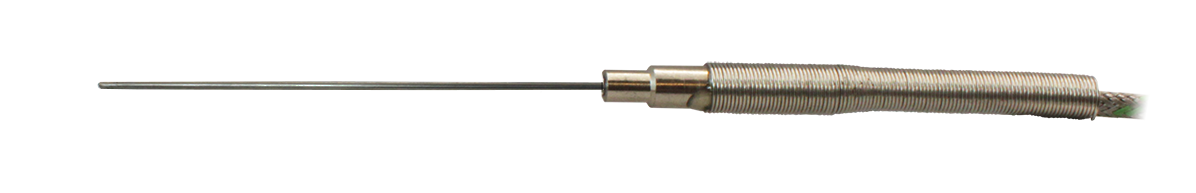

Кабельный вывод конструктивно усилен пружиной, защищающей провод от излома
Термопара является неполным аналогом дТП454

Монтаж:Для соединения термопар с измерительными приборами используются компенсационные провода, например:

– ПТН-А;
– ПТНн-А;
– ПТНт-А;
– ПТНГт-А;
– ПТНЭ-А;
– ПТНГЭ-А;

– ПТНЭк-А;
– ПТНГЭк-А.

При подключении проводов необходимо соблюдать полярность

Полярность	ХА(К)	ХК (L)	ЖК (J)	НН (N)	ХКн (E)	МКн (Т)
«+»	красная жила (хромель)	красная жила (хромель)	красная жила (железо)	красная жила (нихросил)	красная жила (хромель)	красная жила (медь)
«−»	зеленая жила (алюмель)	оранжевая жила (копель)	синяя жила (константан)	белая жила (нисил)	черная жила (константан)	коричневая жила (константан)

Показатели надежности и условия эксплуатации:Показатели надежности термопар при соблюдении условий эксплуатации в рабочем диапазоне температур:

– вероятность безотказной работы — не менее 0,95 за 40 000 ч;
– средний срок службы — не менее 10 лет;
– гарантийный срок эксплуатации — 5 лет.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 — группа V2.
Рабочие условия эксплуатации места перехода «арматура-кабельный вывод»:
– помещения с нерегулируемыми климатическими условиями и (или) навесы;
– относительная влажность не более 95% при +35°С и более низких температурах без конденсации влаги;
– атмосферное давление от 84 до 106,7 кПа.
Технические характеристики:

Параметр	Значение
Номинальная статическая характеристика	ЖК (J) – стандарт ХА (К), НН (N), ХКн (E), МКн (Т) – по заказу
Диапазон измеряемых температур	−40...+400°С
Условное давление	2,5 МПа
Класс допуска датчика	1
Допустимое отклонение	±2°С
Длина монтажной части (L)	150 мм – стандарт 60...30 000 мм – по заказу
Диаметр монтажной части (D)	1,5 мм
Длина кабельного вывода (l)	2000 мм – стандарт до 30 000 мм – по заказу погрешность длины кабельного вывода ±3%
Тип спая	Изолированный
Тепловая инерция	≤ 0,4 с
Материал корпуса датчика	нержавеющая сталь
Провод	ПТНГЭ-А, многожильный
Сечение провода	2×0,2 мм²
Наружные размеры провода	2,5×3,5 мм
Степень защиты	IP54

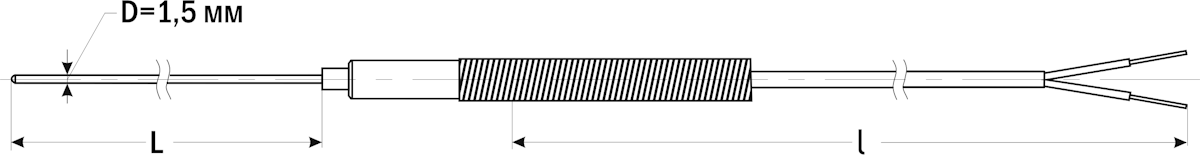

Габаритные размеры

Предельные допустимые отклонения согласно ГОСТ Р 8.585-2001 (справочная таблица):

Класс допуска	1		2
Тип	Диапазон измерения	Допустимые отклонения	Диапазон измерения	Допустимые отклонения
ХА (К)	−40...+375°С	±1,5°С	−40...+333°С	±2,5°С
ХА (К)	+375...+1000°С	±0,004Т	+333...+1300°С	±0,0075Т
ХК (L)	–	–	−40...+360°С	±2,5°С
ХК (L)	–	–	+360...+800°С	±(0,7°С+0,005T)
ЖК (J)	−40...+375°С	±1,5°С	−40...+333°С	±2,5°С
ЖК (J)	+375...+750°С	±0,004Т	+333...+900°С	±0,0075Т
НН (N)	−40...+375°С	±1,5°С	−40...+333°С	±2,5°С
НН (N)	+375...+1000°С	±0,004Т	+333...+1300°С	±0,0075Т
ХКн (E)	−40...+375°С	±1,5°С	−40...+333°С	±2,5°С
ХКн (E)	+375...+800°С	±0,004Т	+333...+990°С	±0,0075Т
МКн (Т)	−40...+125°С	±0,5°С	−40...+135°С	±1,0°С
МКн (Т)	+125...+350°С	±0,004Т	+135...+350°С	±0,0075Т
ПП (S)	0...+1100°С	±1,0°С	0...+600°С	±1,5°С
ПП (S)	+1100...+1600°С	±(1,0+0,003(Т−1100))	+600...+1600°С	±0,0025Т

Диапазон измеряемых температур зависит от конструктивного исполнения датчика и материала защитной арматуры.
Т — абсолютное значение температуры измеряемой среды, °С.
