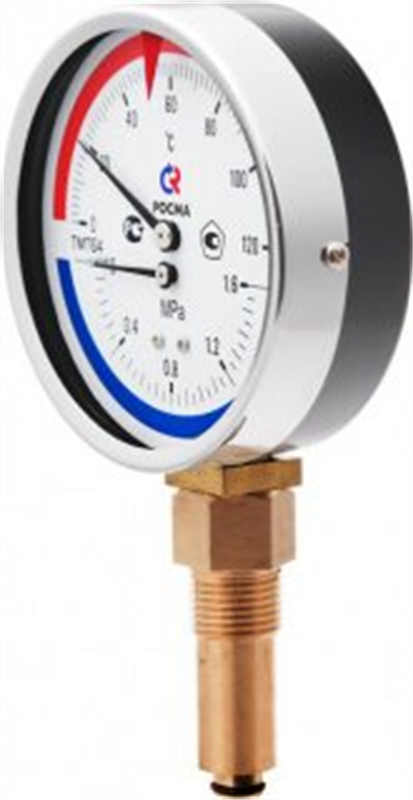

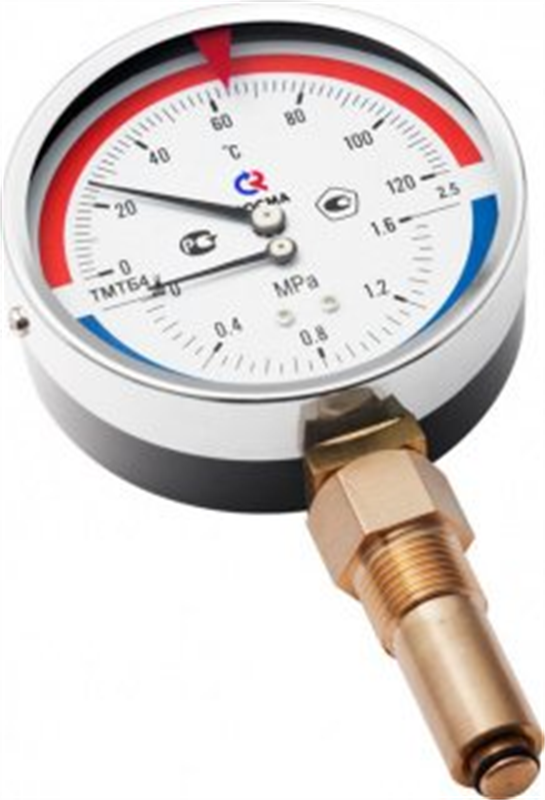

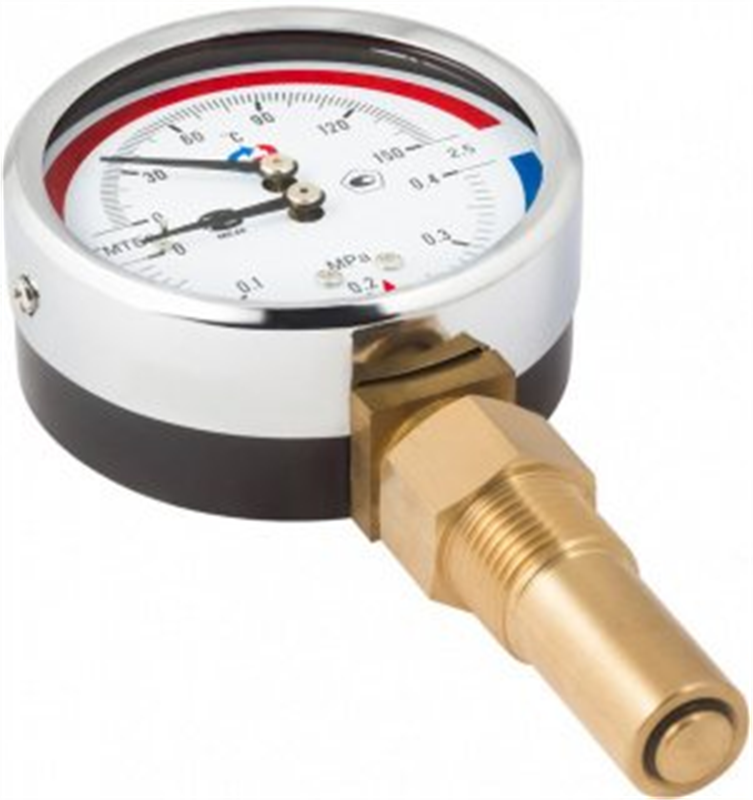

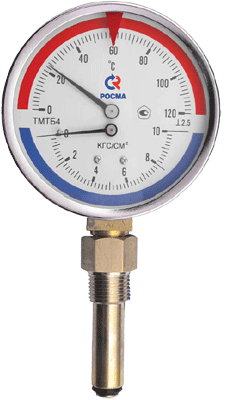

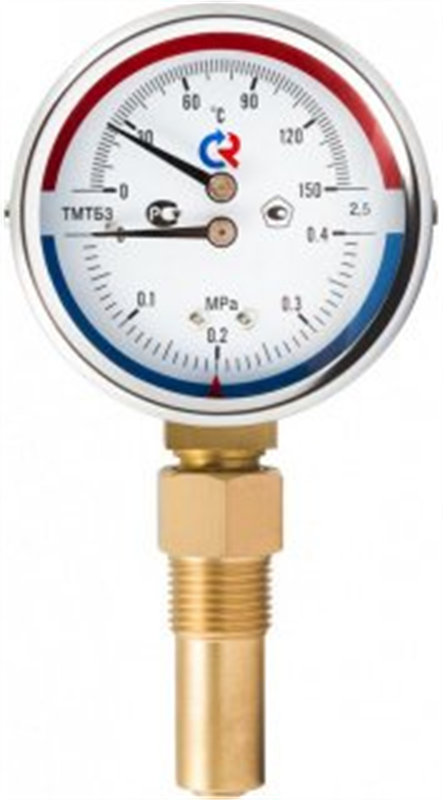

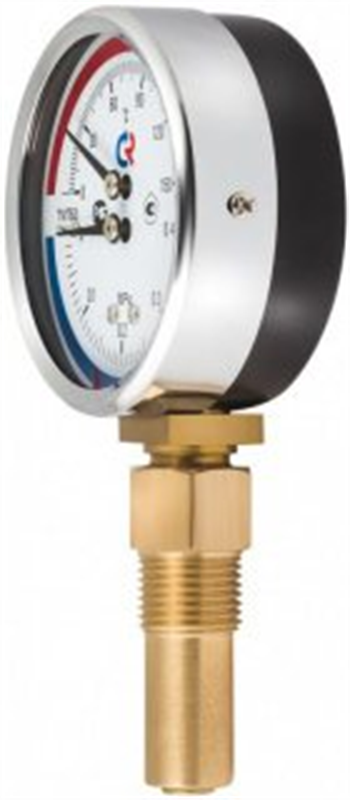

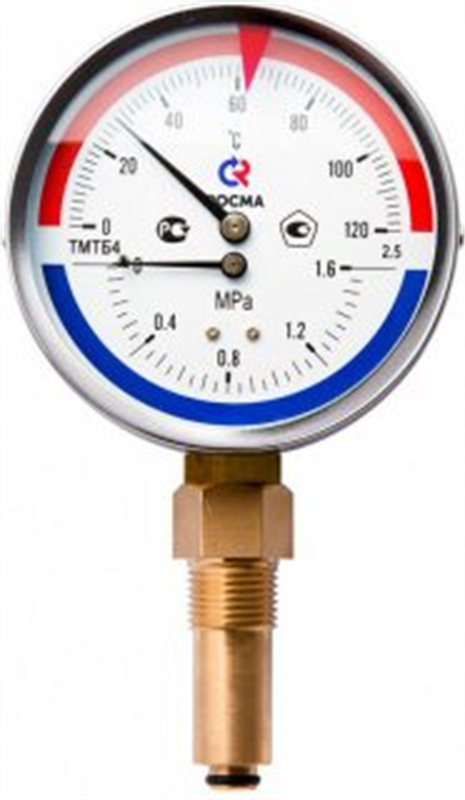

Термоманометр ТМТБ

Прибор для измерения давления и температуры

Диапазон измерения: 0...16 кгc/см²; 0…+150°C
Диаметр корпуса: 80 мм, 100 мм
Класс точности: 2,5
Защита: IP40

В закладки

от 1 610 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (2)
Все модификации ()
Отзывы (0)

Конструктивно термоманометр ТМТБ объединяет деформационный манометр и биметаллический термометр. Термоманометры имеют циферблат с двумя шкалами и две указательных стрелки. Одна шкала служит для отсчета давления, другая — температуры. По расположению штуцера термоманометры могут быть осевыми и радиальными. Все термоманометры комплектуются защитным клапаном. Термоманометры монтируются непосредственно на трубопровод.

Технические характеристики:

Параметр	Значение
Диаметр корпуса	80, 100 мм
Класс точности	2,5
Диапазон показаний температур	0...+150°C
Диапазон показаний давлений	0...2,5 кгc/см² 0...4 кгc/см² 0...6 кгc/см² 0...10 кгc/см² 0...16 кгc/см²
Рабочая температура - окружающая среда - измеряемая среда	−50...+60°С ≤+150°С
Корпус	Сталь
Измерительный элемент, штуцер, стрелочный механизм	Медный сплав
Стекло	Инструментальное стекло
Положение присоединения	Осевое или радиальное
Резьба присоединения	Присоединение запорного клапана к системе G½
Рабочее давление клапана	2,5 МПа
Максимальное давление	5 МПа
Защита	IP40

Габаритные размеры:

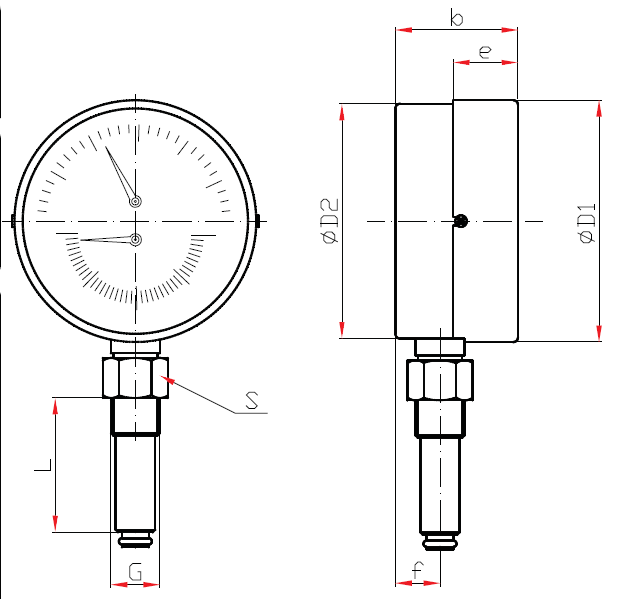

Радиальное	Пример установки

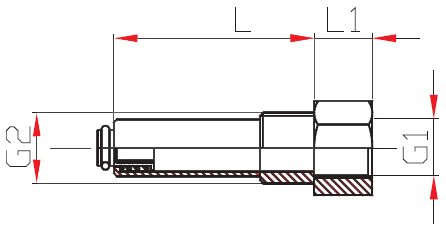

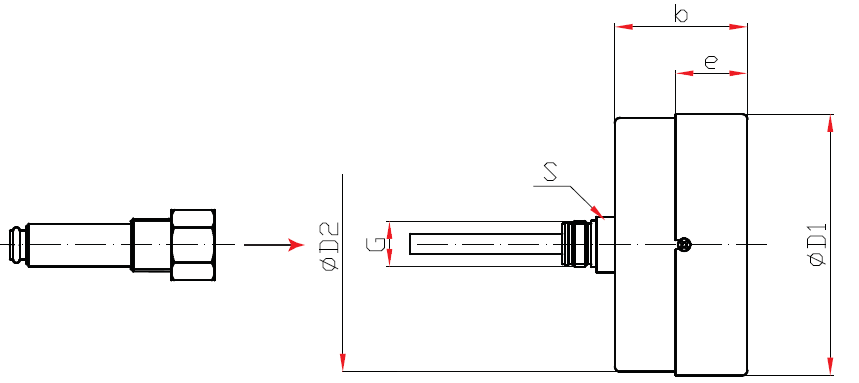

Запорный клапан	Осевое

Габаритные размеры (мм):

⌀	S	L	L1	G	G1	G2	b	t	f	D1	D2	Вес, кг
100	24	46; 64	17	G½	G½	G½	37	18	12	102	100	0,442
80	24	46; 64	17	G½	G½	G½	41	21	12	82	80	0,359

Версия: 2014-03-26-БАВ

Артикул	Диаметр	Длина, мм	Шкала	t°С max	Штуцер	Срок поставки	Стоимость
80 100	46 64 100	0…0,25 Мпа 0…0,4 Мпа 0…0,6 Мпа 0…1,0 Мпа 0…1,6 Мпа 0…2,5 Мпа	120 150	Осевой G1/2 Радиальный G1/2

Артикул	Модель	Диаметр	Длина, мм	Шкала	t°С max	Штуцер	Срок поставки	Стоимость

Артикул	Свойства						Срок поставки	Стоимость

Артикул	Свойства						Срок поставки	Стоимость

Артикул	Модель	Диаметр	Длина, мм	Шкала	t°С max	Штуцер	Срок поставки	Стоимость
Q22669	ТМТБ-3	80	46	0…0,6 Мпа	120	Радиальный G1/2	Со склада	1990 руб. – +
Q22676	ТМТБ-4	100	46	0…1,0 Мпа	120	Радиальный G1/2	Со склада	2145 руб. – +

Артикул	Модель	Диаметр	Длина, мм	Шкала	t°С max	Штуцер	Срок поставки	Стоимость
Q22585	ТМТБ-3	80	46	0…0,25 Мпа	120	Осевой G1/2	1...2 недели	1610 руб. – +
Q22657	ТМТБ-3	80	46	0…0,25 Мпа	120	Радиальный G1/2	1...2 недели	1990 руб. – +
Q22621	ТМТБ-3	80	46	0…0,25 Мпа	150	Осевой G1/2	1...2 недели	1610 руб. – +
Q22693	ТМТБ-3	80	46	0…0,25 Мпа	150	Радиальный G1/2	1...2 недели	1990 руб. – +
Q22591	ТМТБ-3	80	46	0…0,4 Мпа	120	Осевой G1/2	1...2 недели	1610 руб. – +
Q22663	ТМТБ-3	80	46	0…0,4 Мпа	120	Радиальный G1/2	1...2 недели	1990 руб. – +
Q22627	ТМТБ-3	80	46	0…0,4 Мпа	150	Осевой G1/2	1...2 недели	1610 руб. – +
Q22699	ТМТБ-3	80	46	0…0,4 Мпа	150	Радиальный G1/2	1...2 недели	1990 руб. – +
Q22597	ТМТБ-3	80	46	0…0,6 Мпа	120	Осевой G1/2	1...2 недели	1610 руб. – +
Q22669	ТМТБ-3	80	46	0…0,6 Мпа	120	Радиальный G1/2	Со склада	1990 руб. – +
Q22633	ТМТБ-3	80	46	0…0,6 Мпа	150	Осевой G1/2	1...2 недели	1610 руб. – +
Q22705	ТМТБ-3	80	46	0…0,6 Мпа	150	Радиальный G1/2	1...2 недели	1990 руб. – +
Q22603	ТМТБ-3	80	46	0…1,0 Мпа	120	Осевой G1/2	1...2 недели	1610 руб. – +
Q22675	ТМТБ-3	80	46	0…1,0 Мпа	120	Радиальный G1/2	1...2 недели	1990 руб. – +
Q22639	ТМТБ-3	80	46	0…1,0 Мпа	150	Осевой G1/2	1...2 недели	1610 руб. – +
Q22711	ТМТБ-3	80	46	0…1,0 Мпа	150	Радиальный G1/2	1...2 недели	1990 руб. – +
Q22609	ТМТБ-3	80	46	0…1,6 Мпа	120	Осевой G1/2	1...2 недели	1610 руб. – +
Q22681	ТМТБ-3	80	46	0…1,6 Мпа	120	Радиальный G1/2	1...2 недели	1990 руб. – +
Q22645	ТМТБ-3	80	46	0…1,6 Мпа	150	Осевой G1/2	1...2 недели	1610 руб. – +
Q22717	ТМТБ-3	80	46	0…1,6 Мпа	150	Радиальный G1/2	1...2 недели	1990 руб. – +
Q22615	ТМТБ-3	80	46	0…2,5 Мпа	120	Осевой G1/2	1...2 недели	1610 руб. – +
Q22687	ТМТБ-3	80	46	0…2,5 Мпа	120	Радиальный G1/2	1...2 недели	1990 руб. – +
Q22651	ТМТБ-3	80	46	0…2,5 Мпа	150	Осевой G1/2	1...2 недели	1610 руб. – +
Q22723	ТМТБ-3	80	46	0…2,5 Мпа	150	Радиальный G1/2	1...2 недели	1990 руб. – +
Q22587	ТМТБ-3	80	64	0…0,25 Мпа	120	Осевой G1/2	1...2 недели	1670 руб. – +
Q22659	ТМТБ-3	80	64	0…0,25 Мпа	120	Радиальный G1/2	1...2 недели	2050 руб. – +
Q22623	ТМТБ-3	80	64	0…0,25 Мпа	150	Осевой G1/2	1...2 недели	1670 руб. – +
Q22695	ТМТБ-3	80	64	0…0,25 Мпа	150	Радиальный G1/2	1...2 недели	2050 руб. – +
Q22593	ТМТБ-3	80	64	0…0,4 Мпа	120	Осевой G1/2	1...2 недели	1670 руб. – +
Q22665	ТМТБ-3	80	64	0…0,4 Мпа	120	Радиальный G1/2	1...2 недели	2050 руб. – +
Q22629	ТМТБ-3	80	64	0…0,4 Мпа	150	Осевой G1/2	1...2 недели	1670 руб. – +
Q22701	ТМТБ-3	80	64	0…0,4 Мпа	150	Радиальный G1/2	1...2 недели	2050 руб. – +
Q22599	ТМТБ-3	80	64	0…0,6 Мпа	120	Осевой G1/2	1...2 недели	1670 руб. – +
Q22671	ТМТБ-3	80	64	0…0,6 Мпа	120	Радиальный G1/2	1...2 недели	2050 руб. – +
Q22635	ТМТБ-3	80	64	0…0,6 Мпа	150	Осевой G1/2	1...2 недели	1670 руб. – +
Q22707	ТМТБ-3	80	64	0…0,6 Мпа	150	Радиальный G1/2	1...2 недели	2050 руб. – +
Q22605	ТМТБ-3	80	64	0…1,0 Мпа	120	Осевой G1/2	1...2 недели	1670 руб. – +
Q22677	ТМТБ-3	80	64	0…1,0 Мпа	120	Радиальный G1/2	1...2 недели	2050 руб. – +
Q22641	ТМТБ-3	80	64	0…1,0 Мпа	150	Осевой G1/2	1...2 недели	1670 руб. – +
Q22713	ТМТБ-3	80	64	0…1,0 Мпа	150	Радиальный G1/2	1...2 недели	2050 руб. – +
Q22611	ТМТБ-3	80	64	0…1,6 Мпа	120	Осевой G1/2	1...2 недели	1670 руб. – +
Q22683	ТМТБ-3	80	64	0…1,6 Мпа	120	Радиальный G1/2	1...2 недели	2050 руб. – +
Q22647	ТМТБ-3	80	64	0…1,6 Мпа	150	Осевой G1/2	1...2 недели	1670 руб. – +
Q22719	ТМТБ-3	80	64	0…1,6 Мпа	150	Радиальный G1/2	1...2 недели	2050 руб. – +
Q22617	ТМТБ-3	80	64	0…2,5 Мпа	120	Осевой G1/2	1...2 недели	1670 руб. – +
Q22689	ТМТБ-3	80	64	0…2,5 Мпа	120	Радиальный G1/2	1...2 недели	2050 руб. – +
Q22653	ТМТБ-3	80	64	0…2,5 Мпа	150	Осевой G1/2	1...2 недели	1670 руб. – +
Q22725	ТМТБ-3	80	64	0…2,5 Мпа	150	Радиальный G1/2	1...2 недели	2050 руб. – +
Q22589	ТМТБ-3	80	100	0…0,25 Мпа	120	Осевой G1/2	1...2 недели	1720 руб. – +
Q22661	ТМТБ-3	80	100	0…0,25 Мпа	120	Радиальный G1/2	1...2 недели	2105 руб. – +
Q22625	ТМТБ-3	80	100	0…0,25 Мпа	150	Осевой G1/2	1...2 недели	1720 руб. – +
Q22697	ТМТБ-3	80	100	0…0,25 Мпа	150	Радиальный G1/2	1...2 недели	2105 руб. – +
Q22595	ТМТБ-3	80	100	0…0,4 Мпа	120	Осевой G1/2	1...2 недели	1720 руб. – +
Q22667	ТМТБ-3	80	100	0…0,4 Мпа	120	Радиальный G1/2	1...2 недели	2105 руб. – +
Q22631	ТМТБ-3	80	100	0…0,4 Мпа	150	Осевой G1/2	1...2 недели	1720 руб. – +
Q22703	ТМТБ-3	80	100	0…0,4 Мпа	150	Радиальный G1/2	1...2 недели	2105 руб. – +
Q22601	ТМТБ-3	80	100	0…0,6 Мпа	120	Осевой G1/2	1...2 недели	1720 руб. – +
Q22673	ТМТБ-3	80	100	0…0,6 Мпа	120	Радиальный G1/2	1...2 недели	2105 руб. – +
Q22637	ТМТБ-3	80	100	0…0,6 Мпа	150	Осевой G1/2	1...2 недели	1720 руб. – +
Q22709	ТМТБ-3	80	100	0…0,6 Мпа	150	Радиальный G1/2	1...2 недели	2105 руб. – +
Q22607	ТМТБ-3	80	100	0…1,0 Мпа	120	Осевой G1/2	1...2 недели	1720 руб. – +
Q22679	ТМТБ-3	80	100	0…1,0 Мпа	120	Радиальный G1/2	1...2 недели	2105 руб. – +
Q22643	ТМТБ-3	80	100	0…1,0 Мпа	150	Осевой G1/2	1...2 недели	1720 руб. – +
Q22715	ТМТБ-3	80	100	0…1,0 Мпа	150	Радиальный G1/2	1...2 недели	2105 руб. – +
Q22613	ТМТБ-3	80	100	0…1,6 Мпа	120	Осевой G1/2	1...2 недели	1720 руб. – +
Q22685	ТМТБ-3	80	100	0…1,6 Мпа	120	Радиальный G1/2	1...2 недели	2105 руб. – +
Q22649	ТМТБ-3	80	100	0…1,6 Мпа	150	Осевой G1/2	1...2 недели	1720 руб. – +
Q22721	ТМТБ-3	80	100	0…1,6 Мпа	150	Радиальный G1/2	1...2 недели	2105 руб. – +
Q22619	ТМТБ-3	80	100	0…2,5 Мпа	120	Осевой G1/2	1...2 недели	1720 руб. – +
Q22691	ТМТБ-3	80	100	0…2,5 Мпа	120	Радиальный G1/2	1...2 недели	2105 руб. – +
Q22655	ТМТБ-3	80	100	0…2,5 Мпа	150	Осевой G1/2	1...2 недели	1720 руб. – +
Q22727	ТМТБ-3	80	100	0…2,5 Мпа	150	Радиальный G1/2	1...2 недели	2105 руб. – +
Q22586	ТМТБ-4	100	46	0…0,25 Мпа	120	Осевой G1/2	1...2 недели	1720 руб. – +
Q22658	ТМТБ-4	100	46	0…0,25 Мпа	120	Радиальный G1/2	1...2 недели	2145 руб. – +
Q22622	ТМТБ-4	100	46	0…0,25 Мпа	150	Осевой G1/2	1...2 недели	1720 руб. – +
Q22694	ТМТБ-4	100	46	0…0,25 Мпа	150	Радиальный G1/2	1...2 недели	2145 руб. – +
Q22592	ТМТБ-4	100	46	0…0,4 Мпа	120	Осевой G1/2	1...2 недели	1720 руб. – +
Q22664	ТМТБ-4	100	46	0…0,4 Мпа	120	Радиальный G1/2	1...2 недели	2145 руб. – +
Q22628	ТМТБ-4	100	46	0…0,4 Мпа	150	Осевой G1/2	1...2 недели	1720 руб. – +
Q22700	ТМТБ-4	100	46	0…0,4 Мпа	150	Радиальный G1/2	1...2 недели	2145 руб. – +
Q22598	ТМТБ-4	100	46	0…0,6 Мпа	120	Осевой G1/2	1...2 недели	1720 руб. – +
Q22670	ТМТБ-4	100	46	0…0,6 Мпа	120	Радиальный G1/2	1...2 недели	2145 руб. – +
Q22634	ТМТБ-4	100	46	0…0,6 Мпа	150	Осевой G1/2	1...2 недели	1720 руб. – +
Q22706	ТМТБ-4	100	46	0…0,6 Мпа	150	Радиальный G1/2	1...2 недели	2145 руб. – +
Q22604	ТМТБ-4	100	46	0…1,0 Мпа	120	Осевой G1/2	1...2 недели	1720 руб. – +
Q22676	ТМТБ-4	100	46	0…1,0 Мпа	120	Радиальный G1/2	Со склада	2145 руб. – +
Q22640	ТМТБ-4	100	46	0…1,0 Мпа	150	Осевой G1/2	1...2 недели	1720 руб. – +
Q22712	ТМТБ-4	100	46	0…1,0 Мпа	150	Радиальный G1/2	1...2 недели	2145 руб. – +
Q22610	ТМТБ-4	100	46	0…1,6 Мпа	120	Осевой G1/2	1...2 недели	1720 руб. – +
Q22682	ТМТБ-4	100	46	0…1,6 Мпа	120	Радиальный G1/2	1...2 недели	2145 руб. – +
Q22646	ТМТБ-4	100	46	0…1,6 Мпа	150	Осевой G1/2	1...2 недели	1720 руб. – +
Q22718	ТМТБ-4	100	46	0…1,6 Мпа	150	Радиальный G1/2	1...2 недели	2145 руб. – +
Q22616	ТМТБ-4	100	46	0…2,5 Мпа	120	Осевой G1/2	1...2 недели	1720 руб. – +
Q22688	ТМТБ-4	100	46	0…2,5 Мпа	120	Радиальный G1/2	1...2 недели	2145 руб. – +
Q22652	ТМТБ-4	100	46	0…2,5 Мпа	150	Осевой G1/2	1...2 недели	1720 руб. – +
Q22724	ТМТБ-4	100	46	0…2,5 Мпа	150	Радиальный G1/2	1...2 недели	2145 руб. – +
Q22588	ТМТБ-4	100	64	0…0,25 Мпа	120	Осевой G1/2	1...2 недели	1775 руб. – +
Q22660	ТМТБ-4	100	64	0…0,25 Мпа	120	Радиальный G1/2	1...2 недели	2205 руб. – +
Q22624	ТМТБ-4	100	64	0…0,25 Мпа	150	Осевой G1/2	1...2 недели	1775 руб. – +
Q22696	ТМТБ-4	100	64	0…0,25 Мпа	150	Радиальный G1/2	1...2 недели	2205 руб. – +
Q22594	ТМТБ-4	100	64	0…0,4 Мпа	120	Осевой G1/2	1...2 недели	1775 руб. – +
Q22666	ТМТБ-4	100	64	0…0,4 Мпа	120	Радиальный G1/2	1...2 недели	2205 руб. – +
Q22630	ТМТБ-4	100	64	0…0,4 Мпа	150	Осевой G1/2	1...2 недели	1775 руб. – +
Q22702	ТМТБ-4	100	64	0…0,4 Мпа	150	Радиальный G1/2	1...2 недели	2205 руб. – +
Q22600	ТМТБ-4	100	64	0…0,6 Мпа	120	Осевой G1/2	1...2 недели	1775 руб. – +
Q22672	ТМТБ-4	100	64	0…0,6 Мпа	120	Радиальный G1/2	1...2 недели	2205 руб. – +
Q22636	ТМТБ-4	100	64	0…0,6 Мпа	150	Осевой G1/2	1...2 недели	1775 руб. – +
Q22708	ТМТБ-4	100	64	0…0,6 Мпа	150	Радиальный G1/2	1...2 недели	2205 руб. – +
Q22606	ТМТБ-4	100	64	0…1,0 Мпа	120	Осевой G1/2	1...2 недели	1775 руб. – +
Q22678	ТМТБ-4	100	64	0…1,0 Мпа	120	Радиальный G1/2	1...2 недели	2205 руб. – +
Q22642	ТМТБ-4	100	64	0…1,0 Мпа	150	Осевой G1/2	1...2 недели	1775 руб. – +
Q22714	ТМТБ-4	100	64	0…1,0 Мпа	150	Радиальный G1/2	1...2 недели	2205 руб. – +
Q22612	ТМТБ-4	100	64	0…1,6 Мпа	120	Осевой G1/2	1...2 недели	1775 руб. – +
Q22684	ТМТБ-4	100	64	0…1,6 Мпа	120	Радиальный G1/2	1...2 недели	2205 руб. – +
Q22648	ТМТБ-4	100	64	0…1,6 Мпа	150	Осевой G1/2	1...2 недели	1775 руб. – +
Q22720	ТМТБ-4	100	64	0…1,6 Мпа	150	Радиальный G1/2	1...2 недели	2205 руб. – +
Q22618	ТМТБ-4	100	64	0…2,5 Мпа	120	Осевой G1/2	1...2 недели	1775 руб. – +
Q22690	ТМТБ-4	100	64	0…2,5 Мпа	120	Радиальный G1/2	1...2 недели	2205 руб. – +
Q22654	ТМТБ-4	100	64	0…2,5 Мпа	150	Осевой G1/2	1...2 недели	1775 руб. – +
Q22726	ТМТБ-4	100	64	0…2,5 Мпа	150	Радиальный G1/2	1...2 недели	2205 руб. – +
Q22590	ТМТБ-4	100	100	0…0,25 Мпа	120	Осевой G1/2	1...2 недели	1830 руб. – +
Q22662	ТМТБ-4	100	100	0…0,25 Мпа	120	Радиальный G1/2	1...2 недели	2250 руб. – +
Q22626	ТМТБ-4	100	100	0…0,25 Мпа	150	Осевой G1/2	1...2 недели	1830 руб. – +
Q22698	ТМТБ-4	100	100	0…0,25 Мпа	150	Радиальный G1/2	1...2 недели	2250 руб. – +
Q22596	ТМТБ-4	100	100	0…0,4 Мпа	120	Осевой G1/2	1...2 недели	1830 руб. – +
Q22668	ТМТБ-4	100	100	0…0,4 Мпа	120	Радиальный G1/2	1...2 недели	2250 руб. – +
Q22632	ТМТБ-4	100	100	0…0,4 Мпа	150	Осевой G1/2	1...2 недели	1830 руб. – +
Q22704	ТМТБ-4	100	100	0…0,4 Мпа	150	Радиальный G1/2	1...2 недели	2250 руб. – +
Q22602	ТМТБ-4	100	100	0…0,6 Мпа	120	Осевой G1/2	1...2 недели	1830 руб. – +
Q22674	ТМТБ-4	100	100	0…0,6 Мпа	120	Радиальный G1/2	1...2 недели	2250 руб. – +
Q22638	ТМТБ-4	100	100	0…0,6 Мпа	150	Осевой G1/2	1...2 недели	1830 руб. – +
Q22710	ТМТБ-4	100	100	0…0,6 Мпа	150	Радиальный G1/2	1...2 недели	2250 руб. – +
Q22608	ТМТБ-4	100	100	0…1,0 Мпа	120	Осевой G1/2	1...2 недели	1830 руб. – +
Q22680	ТМТБ-4	100	100	0…1,0 Мпа	120	Радиальный G1/2	1...2 недели	2250 руб. – +
Q22644	ТМТБ-4	100	100	0…1,0 Мпа	150	Осевой G1/2	1...2 недели	1830 руб. – +
Q22716	ТМТБ-4	100	100	0…1,0 Мпа	150	Радиальный G1/2	1...2 недели	2250 руб. – +
Q22614	ТМТБ-4	100	100	0…1,6 Мпа	120	Осевой G1/2	1...2 недели	1830 руб. – +
Q22686	ТМТБ-4	100	100	0…1,6 Мпа	120	Радиальный G1/2	1...2 недели	2250 руб. – +
Q22650	ТМТБ-4	100	100	0…1,6 Мпа	150	Осевой G1/2	1...2 недели	1830 руб. – +
Q22722	ТМТБ-4	100	100	0…1,6 Мпа	150	Радиальный G1/2	1...2 недели	2250 руб. – +
Q22620	ТМТБ-4	100	100	0…2,5 Мпа	120	Осевой G1/2	1...2 недели	1830 руб. – +
Q22692	ТМТБ-4	100	100	0…2,5 Мпа	120	Радиальный G1/2	1...2 недели	2250 руб. – +
Q22656	ТМТБ-4	100	100	0…2,5 Мпа	150	Осевой G1/2	1...2 недели	1830 руб. – +
Q22728	ТМТБ-4	100	100	0…2,5 Мпа	150	Радиальный G1/2	1...2 недели	2250 руб. – +

Отзывы на этот товар пока отсутствуют.

Сопутствующие товары

Кран: Кран трехходовой с фторопластовой прокладкой и натяжной гайкой

Звоните Подробнее от 790 руб. Наличие: Со склада В корзину

Трехходовой кран Watts

Звоните Подробнее от 1 410 руб. Наличие: 1...2 недели В корзину

Просмотренные товары

Пружины для пневмоприводов ПРЖ

Звоните Подробнее от 80 руб. Наличие: Со склада В корзину

Пневмопривод одностороннего действия ППР1

Звоните Подробнее от 4 402 руб. Наличие: Со склада В корзину
