Термопара ТП-А-4011-1

Термопара предназначена для измерения температуры жидких и газообразных сред, неагрессивных к материалу корпуса датчика, а также твердых тел — нагревательных поверхностей и плит, нагревательных элементов и т.д.

Номинальная статическая характеристика: ХА (К), ЖК (J) – стандарт; НН (N), ХКн (E), МКн (Т) – по заказу
Диапазон измеряемых температур: −40...+400°С
Класс допуска: 1
Длина монтажной части: 150 мм, 250 мм, 500 мм – стандарт; 60...30 000 мм – по заказу
Диаметр монтажной части: 1 мм
Длина кабельного вывода: 2000 мм – стандарт, до 50 000 мм – по заказу
Тип спая: неизолированный, изолированный
Материал корпуса датчика: нержавеющая сталь

Обратите внимание! Цены и сроки изготовления всех модификаций, не представленных к заказу через сайт, но присутствующих в описании прибора, вы можете узнать у наших менеджеров по телефону +7-911-927-32-74 или электронной почте 327@kipspb.ru

В закладки

от 1 950 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (4)
Все модификации ()
Отзывы (0)

Принцип действия и конструкция: Термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. При помещении одного спая (рабочего) в измеряемую среду вследствие разницы температур спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур.
Термопара ТП-А-4011-1 изготавливается на основе гибкого кабеля в стальной оболочке с минеральной изоляцией.
Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур до +400°С.
Внимание! Максимальная температура места перехода «арматура-кабельный вывод» не более +300°С.

Особенности:

Возможность изгиба (вплоть до сворачивания в петлю) и монтажа в труднодоступных местах
Датчик может навиваться на цилиндр радиусом, равным пятикратному диаметру D, без изменения технических характеристик
Запрещается изгиб на расстоянии менее 60 мм от рабочего конца датчика
Низкий показатель тепловой инерции ≤ 0,1 с (неизолированный спай) и ≤ 0,3 с (изолированный спай) для измерения температуры быстропротекающих процессов
Слой изоляции каптон поверх экрана провода ПТНГЭк-А позволяет использовать датчик в пищевой, химической промышленности и т.д. Провод выдерживает температуру до +400°С

Кабельный вывод конструктивно усилен пружиной, защищающей провод от излома (модели с проводом ПТНГЭ-А)

Термопара является неполным аналогом дТП454, ТХК-0583

Монтаж:Для соединения термопар с измерительными приборами используются компенсационные провода, например:

– ПТН-А;
– ПТНн-А;
– ПТНт-А;
– ПТНГт-А;
– ПТНЭ-А;
– ПТНГЭ-А;

– ПТНЭк-А;
– ПТНГЭк-А.

При подключении проводов необходимо соблюдать полярность

Полярность	ХА(К)	ХК (L)	ЖК (J)	НН (N)	ХКн (E)	МКн (Т)
«+»	красная жила (хромель)	красная жила (хромель)	красная жила (железо)	красная жила (нихросил)	красная жила (хромель)	красная жила (медь)
«−»	зеленая жила (алюмель)	оранжевая жила (копель)	синяя жила (константан)	белая жила (нисил)	черная жила (константан)	коричневая жила (константан)

Показатели надежности и условия эксплуатации:– вероятность безотказной работы — не менее 0,95 за 40 000 ч;
– средний срок службы — не менее 10 лет;
– гарантийный срок эксплуатации — 5 лет.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 — группа V2.
Рабочие условия эксплуатации места перехода «арматура-кабельный вывод»:
– помещения с нерегулируемыми климатическими условиями и (или) навесы;
– относительная влажность не более 95% при +35°С и более низких температурах без конденсации влаги;
– атмосферное давление от 84 до 106,7 кПа.

Технические характеристики:

Параметр	Значение
Номинальная статическая характеристика	ХА (К), ЖК (J) – стандарт НН (N), ХКн (E), МКн (Т) – по заказу
Диапазон измеряемых температур	−40...+400°С
Условное давление	2,5 МПа
Класс допуска датчика	1
Допустимое отклонение	±2°С
Длина монтажной части (L)	150 мм, 250 мм, 500 мм – стандарт 60...30 000 мм – по заказу
Диаметр монтажной части (D)	1 мм
Длина кабельного вывода (l)	2000 мм – стандарт до 50 000 мм – по заказу погрешность длины кабельного вывода ±3%
Тип спая	Неизолированный (ХА) Изолированный (ХА и ЖК)
Тепловая инерция	≤ 0,1 с (для неизолированного спая) ≤ 0,3 с (для изолированного спая)
Материал корпуса датчика	нержавеющая сталь
Провод	ПТНГЭ-А, многожильный (ХА и ЖК) ПТНГЭк-А, многожильный (ЖК)
Сечение провода	2×0,2 мм²
Наружные размеры провода	ПТНГЭ-А: 2,5×3,5 мм ПТНГЭк-А: 1×2 мм
Степень защиты	IP54

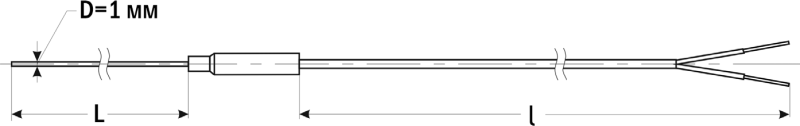

Габаритные размеры
c проводом ПТНГЭ-А
c проводом ПТНГЭк-А

Предельные допустимые отклонения согласно ГОСТ Р 8.585-2001 (справочная таблица):

Класс допуска	1		2
Тип	Диапазон измерения	Допустимые отклонения	Диапазон измерения	Допустимые отклонения
ХА (К)	−40...+375°С	±1,5°С	−40...+333°С	±2,5°С
ХА (К)	+375...+1000°С	±0,004Т	+333...+1300°С	±0,0075Т
ХК (L)	–	–	−40...+360°С	±2,5°С
ХК (L)	–	–	+360...+800°С	±(0,7°С+0,005T)
ЖК (J)	−40...+375°С	±1,5°С	−40...+333°С	±2,5°С
ЖК (J)	+375...+750°С	±0,004Т	+333...+900°С	±0,0075Т
НН (N)	−40...+375°С	±1,5°С	−40...+333°С	±2,5°С
НН (N)	+375...+1000°С	±0,004Т	+333...+1300°С	±0,0075Т
ХКн (E)	−40...+375°С	±1,5°С	−40...+333°С	±2,5°С
ХКн (E)	+375...+800°С	±0,004Т	+333...+990°С	±0,0075Т
МКн (Т)	−40...+125°С	±0,5°С	−40...+135°С	±1,0°С
МКн (Т)	+125...+350°С	±0,004Т	+135...+350°С	±0,0075Т
ПП (S)	0...+1100°С	±1,0°С	0...+600°С	±1,5°С
ПП (S)	+1100...+1600°С	±(1,0+0,003(Т−1100))	+600...+1600°С	±0,0025Т

Диапазон измеряемых температур зависит от конструктивного исполнения датчика и материала защитной арматуры.
Т — абсолютное значение температуры измеряемой среды, °С.

Версия: 2021-11-26-КВА

Артикул	Градуировка	Длина монтажной части, мм	Изоляция спая	Провод	Срок поставки	Стоимость
ЖК ХА	150 250 500	изолир. неизолир.	ПТНГЭк-А, многожильный ПТНГЭ-А, многожильный

Артикул	Модель	Градуировка	Длина монтажной части, мм	Изоляция спая	Провод	Срок поставки	Стоимость

Артикул	Свойства					Срок поставки	Стоимость

Артикул	Свойства					Срок поставки	Стоимость

Артикул	Модель	Градуировка	Длина монтажной части, мм	Изоляция спая	Провод	Срок поставки	Стоимость
K06659	ТП-А-4011-1-150-ЖК-2,0-ПТНГЭ	ЖК	150	изолир.	ПТНГЭ-А, многожильный	Со склада	1950 руб. – +
K06660	ТП-А-4011-1-150-ХА-2,0	ХА	150	изолир.	ПТНГЭ-А, многожильный	Со склада	1950 руб. – +
K06661	ТП-А-4011-1-250-ХА-2,0	ХА	250	изолир.	ПТНГЭ-А, многожильный	Со склада	1950 руб. – +
K06662	ТП-А-4011-1-500-ХА-2,0	ХА	500	изолир.	ПТНГЭ-А, многожильный	Со склада	2062 руб. – +
