Тахометр цифровой ВЕХА-Т

Для прибора имеется просмотр в 3D

Прибор для измерение скорости вращения и ее направления, измерение интервалов времени, времени наработки и числа совершенных оборотов

Диапазон измерения скорости вращения: 0,2...99 990 об/мин
Диапазон измерения времени между двумя импульсами: 0...290 с
Диапазон времени наработки: 0...99 990 ч
Диапазон счетчика импульсов: 0...99 990
Максимальная частота счета: 10 кГц
Вход: NPN, PNP, сухой контакт, TTL (опция)
Выход: реле, драйвер оптосимистора (опция на заказ), оптотранзистор (опция на заказ), выход для управления твердотельным реле (опция на заказ)
Интерфейс RS-485 (опция)
Дисплей: 4-разрядный светодиодный
Индикация направления вращения
Монтаж: в щит, настенный

В закладки

от 7 186 руб. Наличие: На складе Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (10)
Все модификации ()
Отзывы (0)

Универсальный тахометр-частотомер-счетчик времени наработки ВЕХА-Т предназначен для измерения скорости вращения и ее направления, измерения интервалов времени, времени наработки и числа совершенных оборотов

Особенности:

8 форматов отображения: с^-1, мин^-1, ч^-1, с, мин, ч, наработка в часах и оборотах
Индикация направления вращения (по 2 датчикам)
Двухканальный измерительный счетный вход (F_max до 10кГц), датчики: NPN, PNP, «сухой контакт, TTL (опция)
Встроенный источник =24 В для питания активных датчиков
Ограничение доступа к настройкам прибора с помощью пароля – три уровня доступа
2 логических управляющих выходных устройства (14 вариантов логики управления): реле, оптосисмистор, оптотранзистор, твердотельное реле
Аварийно-предупредительная сигнализация
Преобразование измеренных параметров в аналоговые сигналы (опция)

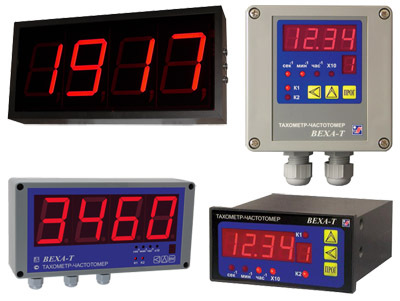

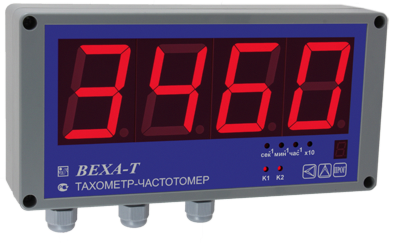

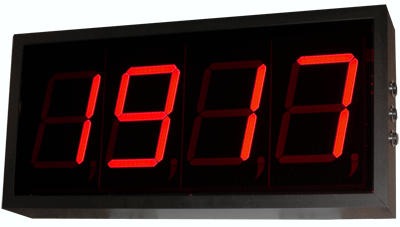

Два типа корпусов: щитовой (Щ), настеный (Н); возможно изготовление в виде табло (корпус НТ57, НТ127)

Функциональность прибора может быть модифицирована нашим предприятием под любую задачу заказчика

Опции:

Вход для датчиков TTL =5 В
Интерфейс RS-485, ModBus RTU. OPC-сервер, конфигуратор прибора (Windows, Linux)
Аналоговый выход 4...20 мА (И420)
Универсальный аналоговый выход 4...20 мА, 0...20 мА, 0...5 мА, 0...10 В, 0...1 В (ИУ)
Универсальный аналоговый биполярный выход −20...0...20 мА, −5...0...5 мА, −10...0...10 В, −1...0...1 В (ИУ2)

Технические характеристики:

Параметр			Значение
Формат индикатора	с^-1 (Гц)	Диапазон измерения скорости	0,0034…10 000
	мин^-1 (об/мин)		0,2…99 990
	ч^-1		12,4…99 990
	с	Диапазон измерения времени между двумя импульсами	0…290
	мин		0…4,83
	ч		0…0,08
Диапазон времени наработки			0…99 990 ч
Диапазон счетчика импульсов			0…99 990
Индикатор			СД, четырехразрядный
Высота символов			14 мм
Количество подключаемых датчиков			1 или 2
Типы подключаемых датчиков			NPN PNP «Сухой контакт» TTL
Максимальная частота счета			10 кГц
Количество логических управляющих выходов			2
Типы выходных устройств			Р – Реле ~10 А, 220 В K – управление оптотранзистором =50 В, 200 мА С – управление симистором ~220 В, 50 мА или твердотельным реле со входом управления ~220 В (AR-SSR-...AA и AR-3SSR-...AA) Т – управление твердотельным реле =30 мА, 12 В (AR-SSR-...DA и AR-3SSR-...DA) Внимание! Все доступные для покупки на сайте модификации оборудованы двумя выходными реле. Для заказа прибора с другими выходными сигналами свяжитесь с нашими менеджерами. Замена одного выходного реле на другой тип выходного сигнала стоит 439 рублей.
Интерфейс			RS-485, ModBus RTU
Потребляемая мощность			< 8 ВА
Питание			~85…245 В, 50…60 Гц, =95…300 В, =12…40 В
Условия эксплуатации	Температура		+5…+50°С
	Влажность		45…80%RH
	Давление		84…107 кПа
Габаритные размеры, степень защиты - модификация Щ – щитовой - модификация Н – настенный - модификация НТ57 – настенное табло - модификация НТ127 – настенное табло			96×48×99 мм, IP20 100×100×56 мм, IP64 240×120×60 мм, IP65 488×238×56 мм, IP20

Габаритные размеры

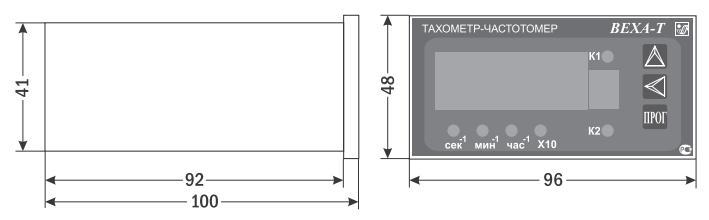

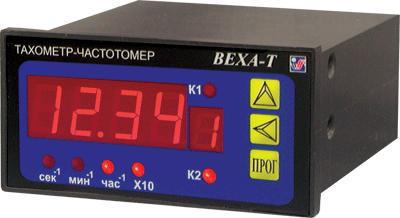

Щ

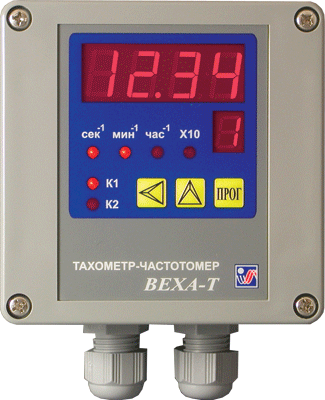

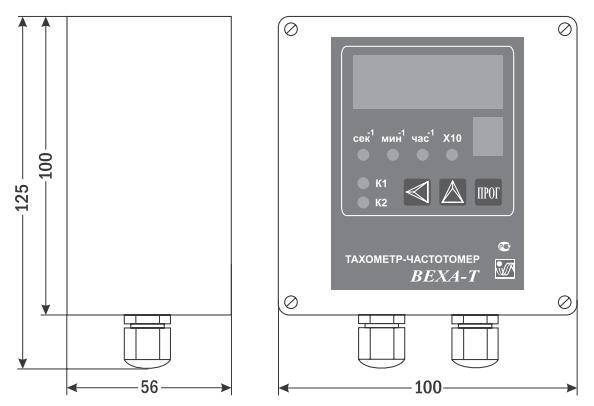

Н

Версия: 2015-04-20 НТА

Документация и схемы

Схема	Размер	Файл

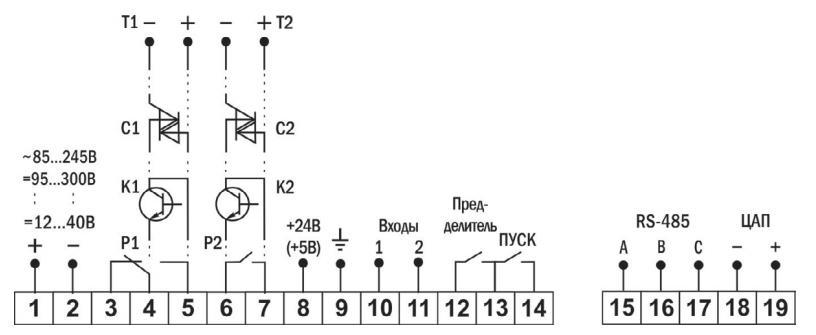

Схема подключения	0.03 Мб

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	15.01.2015	0.98 Мб
Руководство по эксплуатации начиная с 01.09.12	01.12.2016	0.98 Мб
Технические характеристики прибора ВЕХА-Т	30.04.2013	0.38 Мб
Руководство по обновлению микропрограммы прибора	06.05.2013	0.29 Мб
Свидетельство о типовом одобрении российского морского регистра судоходства	13.10.2011	1.19 Мб
Сеть приборов, протокол MODBUS	21.01.2015	0.3 Мб
Сертификат соответствия	29.03.2019	0.59 Мб
«ARC.Configurator» ПО для конфигурирования прибора по интерфейсу RS-485	01.08.2012	1.05 Мб
«ARC.OPCServer» ПО для внедрения прибора в SCADA системы	11.10.2022	2.88 Мб
