Датчик расхода с импульсным выходом ДРУ-ПП-71-15

Арт: M10170

Прибор для учета суммарного или текущего расхода воды

Рабочая среда: вода и другие неагрессивные жидкости
Максимальное давление рабочей среды: 1,75 МПа
Температура рабочей среды: 0...+80°C
Расход: 1...30 л/мин
Импульсный выход: 360...592 ± 10% имп./л
Присоединение: наруж. G½"
Питание: =4...24 В
Материал: латунь
Монтажное положение: универсальное

В закладки

3 738 руб. Наличие: Ожидается 2023.07.11

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Датчик расхода с импульсным выходом ДРУ-ПП-71-15 предназначен для учета суммарного или текущего расхода воды. Принцип работы датчиков основан на вращении внутри прибора крыльчатки с частотой, прямо пропорциональной интенсивности потока. Датчики расхода генерируют импульсные сигналы, частота которых пропорциональна частоте вращения крыльчатки. Эти датчики рекомендуется применять в комплекте с тахометрами (ВЕХА-Т) или счетчиками импульсов (ВЕХА-С).
Особенности:

Импульсный выход, тип NPN
Для корректной работы датчика расхода направление потока жидкости должно совпадать с направлением стрелки на корпусе
Универсальное монтажное положение: горизонтальное и вертикальное
Степень пылевлагозащиты: IP55

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода и другие неагрессивные жидкости
Максимальное давление рабочей среды	1,75 МПа
Питание, ток	=4...24 В, 10 мА
Температура рабочей среды	0...+80°C
Расход	1...30 л/мин
Тип выхода	NPN
Импульсный выход	360...592 ± 10% имп./л
Формула расчета частоты импульсов*	F = (10Q - 4) ± 10%
Степень пылевлагозащиты	IP55
Длина провода	350 мм
Материал	Латунь
Монтажное положение	Универсальное
Присоединение	G½"
Габаритные размеры	44×27×24 мм
Вес	76 г

*F = частота, Гц; Q = расход, л/мин

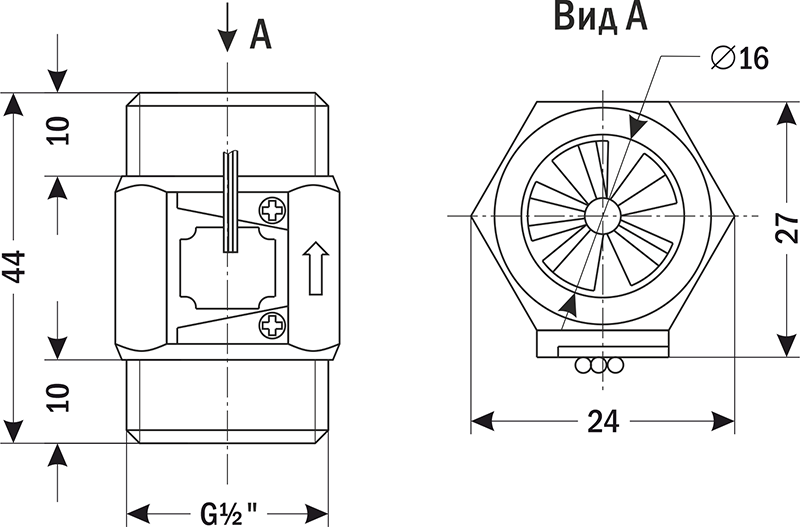

Габаритные размеры

Версия: 2023-04-25-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	25.04.2023	0.45 Мб
