Датчики давления для ЖКХ и теплосетей ОВЕН ПД100 модели 3х1

Прибор для непрерывного преобразования избыточного давления и уровня измеряемой среды в унифицированный сигнал «токовая петля» 4…20 мА

Измеряемые давления: избыточное (ДИ)
Верхний диапазон измерения (ВПИ): 0,1…10,0 МПа
Предельное давление перегрузки: ≥ 250% ВПИ
Погрешность: 1%
Присоединение: M20×1,5, G½"
Защита: IP65

В закладки

от 3 960 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (6)
Все модификации ()
Отзывы (0)

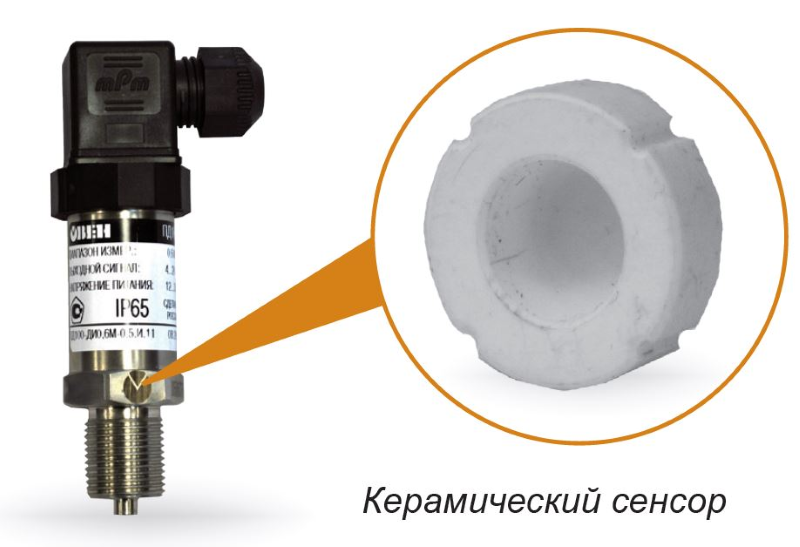

Датчики ОВЕН ПД100 модели 311, 371 представляют собой преобразователи избыточного давления с керамической измерительной мембраной, сенсором на основе технологии ТНК и кабельным вводом стандарта EN175301-803 (DIN43650 А).

Данная модель характеризуется наиболее бюджетной ценой и устойчивостью к агрессивным средам.

Преобразователи данной модели предназначены для систем регулирования и управления на объектах жилищно-коммунального хозяйства: прямых и обратных трубопроводах сетевой воды систем ГВС/ХВС, теплосчетчиках, станциях подкачки воды и т.п., где не требуется высокая точность измерений.

Особенности:

Преобразование давления в унифицированный сигнал постоянного тока 4...20 мА

Технические характеристики:

Параметр	Значение
Выходной сигнал постоянного тока	4...20 мА, 2-проводная схема
Основная приведенная погрешность	1% ВПИ
Диапазон рабочих температур измеряемой среды	–40…+100 °С
Напряжение питания	12…36 В постоянного тока
Сопротивление нагрузки	0…1,0 кОм (в зависимости от напряжения питания)
Потребляемая мощность	не более 0,8 Вт
Устойчивость к механическим воздействиям	группа исполнения V3 по ГОСТ Р 52931
Степень защиты корпуса	IP65
Устойчивость к климатическим воздействиям	УХЛ3.1
Диапазон рабочих температур окружающего воздуха	–40…+80 °С
Атмосферное давление рабочее	66...106,7 кПа
Среднее время наработки на отказ	не менее 500 000 ч
Средний срок службы	12 лет
Межповерочный интервал	ПД100 – 2 года, ПД100И – 4 / 5 лет
Методика поверки	КУВФ.406230.100 МП
Вес без упаковки / в упаковке	0,2 кг / 0,3 кг
Штуцер для подключения	M20×1,5, G½"
Тип электрического соединителя	EN175301-803 форма А
Габаритный размер (по высоте)	не более 155 мм
Перегрузочная способность	не менее 200% от ВПИ
Предельное давление перегрузки	не менее 250% от ВПИ

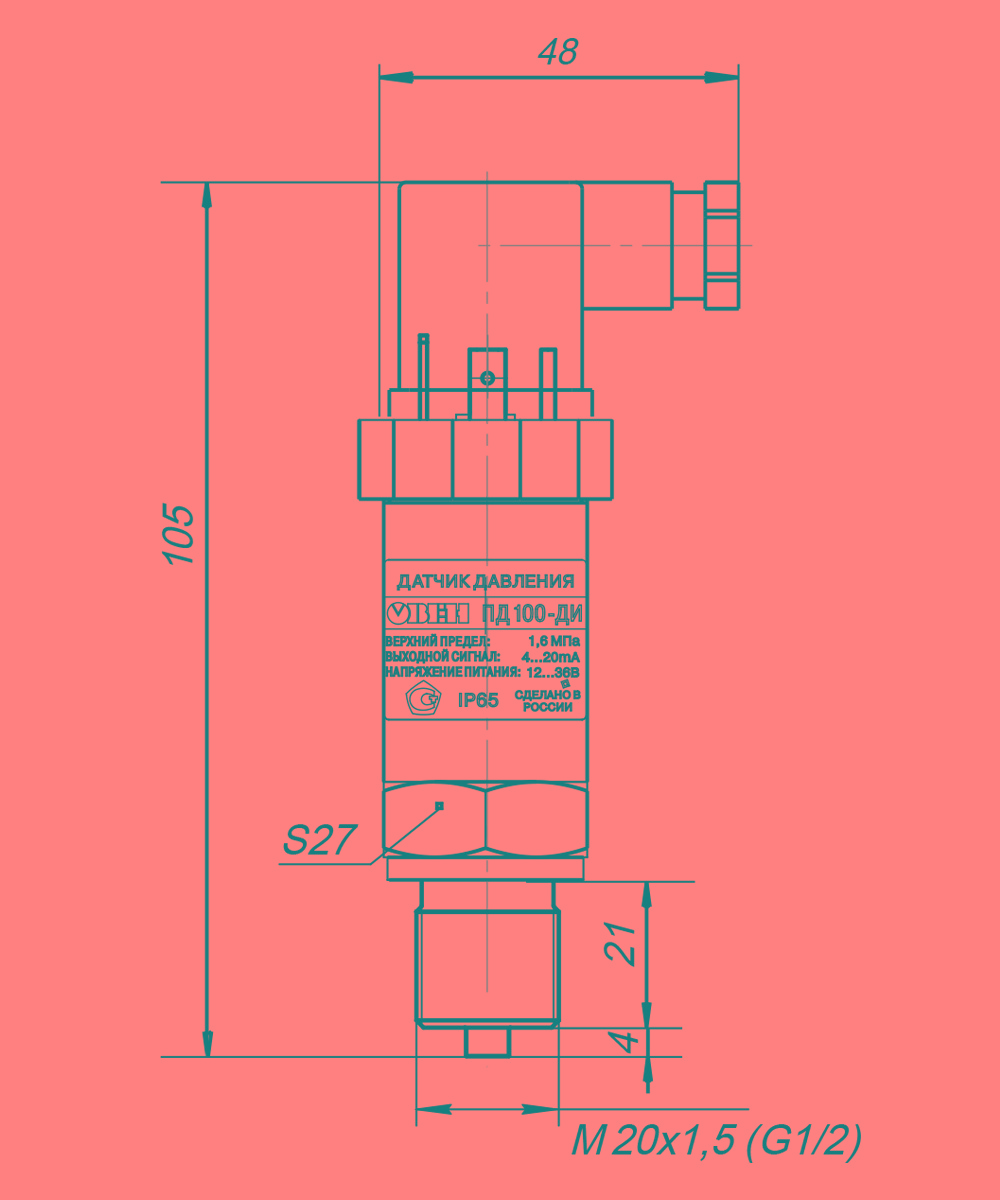

Габаритные размеры

Версия: 2019-04-26-КВА

Артикул	Верхний предел измерений, Мпа	Исполнение	Класс точности	Срок поставки	Стоимость
0,1 0,16 0,25 0,4 0,6 1 1,6 2,5 4 6 10	311 371 381	0,5 1

Артикул	Верхний предел измерений, Мпа	Исполнение	Класс точности	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Верхний предел измерений, Мпа	Исполнение	Класс точности	Срок поставки	Стоимость
M36272	0,16	311	1	Со склада	3960 руб. – +
M36275	0,6	311	1	Со склада	3960 руб. – +
M36286	0,6	371	1	Со склада	3960 руб. – +
M36276	1	311	1	Со склада	3960 руб. – +
M36287	1	371	1	Со склада	3960 руб. – +
M36288	1,6	371	1	Со склада	3960 руб. – +

Артикул	Верхний предел измерений, Мпа	Исполнение	Класс точности	Срок поставки	Стоимость
M36238	0,1	311	0,5	2...4 недели	4800 руб. – +
M36271	0,1	311	1	2...4 недели	3960 руб. – +
M36249	0,1	371	0,5	2...4 недели	4800 руб. – +
M36282	0,1	371	1	2...4 недели	3960 руб. – +
M36260	0,1	381	0,5	2...4 недели	4800 руб. – +
M36293	0,1	381	1	2...4 недели	3960 руб. – +
M36239	0,16	311	0,5	2...4 недели	4800 руб. – +
M36272	0,16	311	1	Со склада	3960 руб. – +
M36250	0,16	371	0,5	2...4 недели	4800 руб. – +
M36283	0,16	371	1	2...4 недели	3960 руб. – +
M36261	0,16	381	0,5	2...4 недели	4800 руб. – +
M36294	0,16	381	1	2...4 недели	3960 руб. – +
M36240	0,25	311	0,5	2...4 недели	4800 руб. – +
M36273	0,25	311	1	2...4 недели	3960 руб. – +
M36251	0,25	371	0,5	2...4 недели	4800 руб. – +
M36284	0,25	371	1	2...4 недели	3960 руб. – +
M36262	0,25	381	0,5	2...4 недели	4800 руб. – +
M36295	0,25	381	1	2...4 недели	3960 руб. – +
M36241	0,4	311	0,5	2...4 недели	4800 руб. – +
M36274	0,4	311	1	2...4 недели	3960 руб. – +
M36252	0,4	371	0,5	2...4 недели	4800 руб. – +
M36285	0,4	371	1	2...4 недели	3960 руб. – +
M36263	0,4	381	0,5	2...4 недели	4800 руб. – +
M36296	0,4	381	1	2...4 недели	3960 руб. – +
M36242	0,6	311	0,5	2...4 недели	4800 руб. – +
M36275	0,6	311	1	Со склада	3960 руб. – +
M36253	0,6	371	0,5	2...4 недели	4800 руб. – +
M36286	0,6	371	1	Со склада	3960 руб. – +
M36264	0,6	381	0,5	2...4 недели	4800 руб. – +
M36297	0,6	381	1	2...4 недели	3960 руб. – +
M36243	1	311	0,5	2...4 недели	4800 руб. – +
M36276	1	311	1	Со склада	3960 руб. – +
M36254	1	371	0,5	2...4 недели	4800 руб. – +
M36287	1	371	1	Со склада	3960 руб. – +
M36265	1	381	0,5	2...4 недели	4800 руб. – +
M36298	1	381	1	2...4 недели	3960 руб. – +
M36244	1,6	311	0,5	2...4 недели	4800 руб. – +
M36277	1,6	311	1	2...4 недели	3960 руб. – +
M36255	1,6	371	0,5	2...4 недели	4800 руб. – +
M36288	1,6	371	1	Со склада	3960 руб. – +
M36266	1,6	381	0,5	2...4 недели	4800 руб. – +
M36299	1,6	381	1	2...4 недели	3960 руб. – +
M36245	2,5	311	0,5	2...4 недели	4800 руб. – +
M36278	2,5	311	1	2...4 недели	3960 руб. – +
M36256	2,5	371	0,5	2...4 недели	4800 руб. – +
M36289	2,5	371	1	2...4 недели	3960 руб. – +
M36267	2,5	381	0,5	2...4 недели	4800 руб. – +
M36300	2,5	381	1	2...4 недели	3960 руб. – +
M36246	4	311	0,5	2...4 недели	4800 руб. – +
M36279	4	311	1	2...4 недели	3960 руб. – +
M36257	4	371	0,5	2...4 недели	4800 руб. – +
M36290	4	371	1	2...4 недели	3960 руб. – +
M36268	4	381	0,5	2...4 недели	4800 руб. – +
M36301	4	381	1	2...4 недели	3960 руб. – +
M36247	6	311	0,5	2...4 недели	4800 руб. – +
M36280	6	311	1	2...4 недели	3960 руб. – +
M36258	6	371	0,5	2...4 недели	4800 руб. – +
M36291	6	371	1	2...4 недели	3960 руб. – +
M36269	6	381	0,5	2...4 недели	4800 руб. – +
M36302	6	381	1	2...4 недели	3960 руб. – +
M36248	10	311	0,5	2...4 недели	4800 руб. – +
M36281	10	311	1	2...4 недели	3960 руб. – +
M36259	10	371	0,5	2...4 недели	4800 руб. – +
M36292	10	371	1	2...4 недели	3960 руб. – +
M36270	10	381	0,5	2...4 недели	4800 руб. – +
M36303	10	381	1	2...4 недели	3960 руб. – +
