Датчики давления для вспомогательных процессов ОВЕН ПД100-ДИ модели 1х1

Прибор для непрерывного преобразования избыточного давления и уровня измеряемой среды в унифицированный сигнал «токовая петля» 4…20 мА

Измеряемые давления: избыточное (ДИ)
Верхний диапазон измерения (ВПИ): 0,016…25,0 МПа
Предельное давление перегрузки: ≥ 400% ВПИ
Погрешность: 0,5%, 1%
Присоединение: M20×1,5, G¼", G½"
Защита: IP65

В закладки

от 5 400 руб. Наличие: Со склада Выбрать конфигурацию Есть уценённый товар. Цена от 4176 руб. Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (9)
Все модификации (109)
Уценка (1)
Отзывы (0)

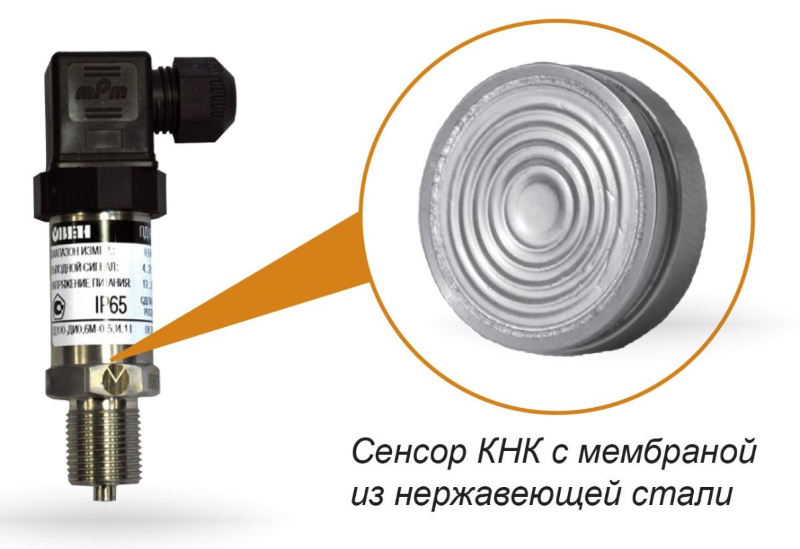

Датчики ОВЕН ПД100-ДИ моделей 111, 171, 181 представляют собой преобразователи давления с измерительной мембраной из нержавеющей стали AISI 316L, сенсором на основе технологии КНК и кабельным вводом стандарта EN175301-803 (DIN43650 А).

Данные модели характеризуются повышенной точностью измерения (от ±0,5% ВПИ), устойчивостью к гидроударам и относительно низким выходным шумом (не более ±16 мкА). Преобразователи данных моделей предназначены для систем автоматического регулирования и управления на основных и вторичных производствах в промышленности: гидро- и пневмосистемах, системах водоподготовки и теплоснабжения, котельной автоматике, автоматике водоканалов, тепловых пунктах, объектах газового хозяйства и т.п., где требуется повышенная точность и стабильность выходного сигнала.

Особенности:

Преобразование давления в унифицированный сигнал постоянного тока 4...20 мА
измерение избыточного давления нейтральных к нержавеющей стали AISI 316L (AISI 304S) сред (газы, пар, вода, слабоагрессивные жидкости)

Технические характеристики:

Параметр	Значение
Выходной сигнал постоянного тока	4...20 мА, 2-проводная схема
Основная приведенная погрешность	0,5%, 1% ВПИ
Диапазон рабочих температур измеряемой среды	–40…+100 °С
Напряжение питания	=12…36 В
Сопротивление нагрузки	0…1,0 кОм (в зависимости от напряжения питания)
Потребляемая мощность	не более 0,8 Вт
Устойчивость к механическим воздействиям	группа исполнения V3 по ГОСТ Р 52931
Степень защиты корпуса	IP65
Устойчивость к климатическим воздействиям	УХЛ3.1
Диапазон рабочих температур окружающего воздуха	–40…+80 °С
Атмосферное давление рабочее	66...106,7 кПа
Среднее время наработки на отказ	≥ 500 000 ч
Средний срок службы	12 лет
Межповерочный интервал	ПД100 – 2 года, ПД100И – 4 / 5 лет
Методика поверки	КУВФ.406230.100 МП
Вес без упаковки / в упаковке	0,2 кг / 0,3 кг
Штуцер для подключения	M20×1,5, G¼", G½"
Тип электрического соединителя	EN175301-803 форма А
Габаритный размер (по высоте)	≤ 155 мм
Перегрузочная способность	≥ 200% от ВПИ
Предельное давление перегрузки	≥ 400% от ВПИ

Габаритные размеры

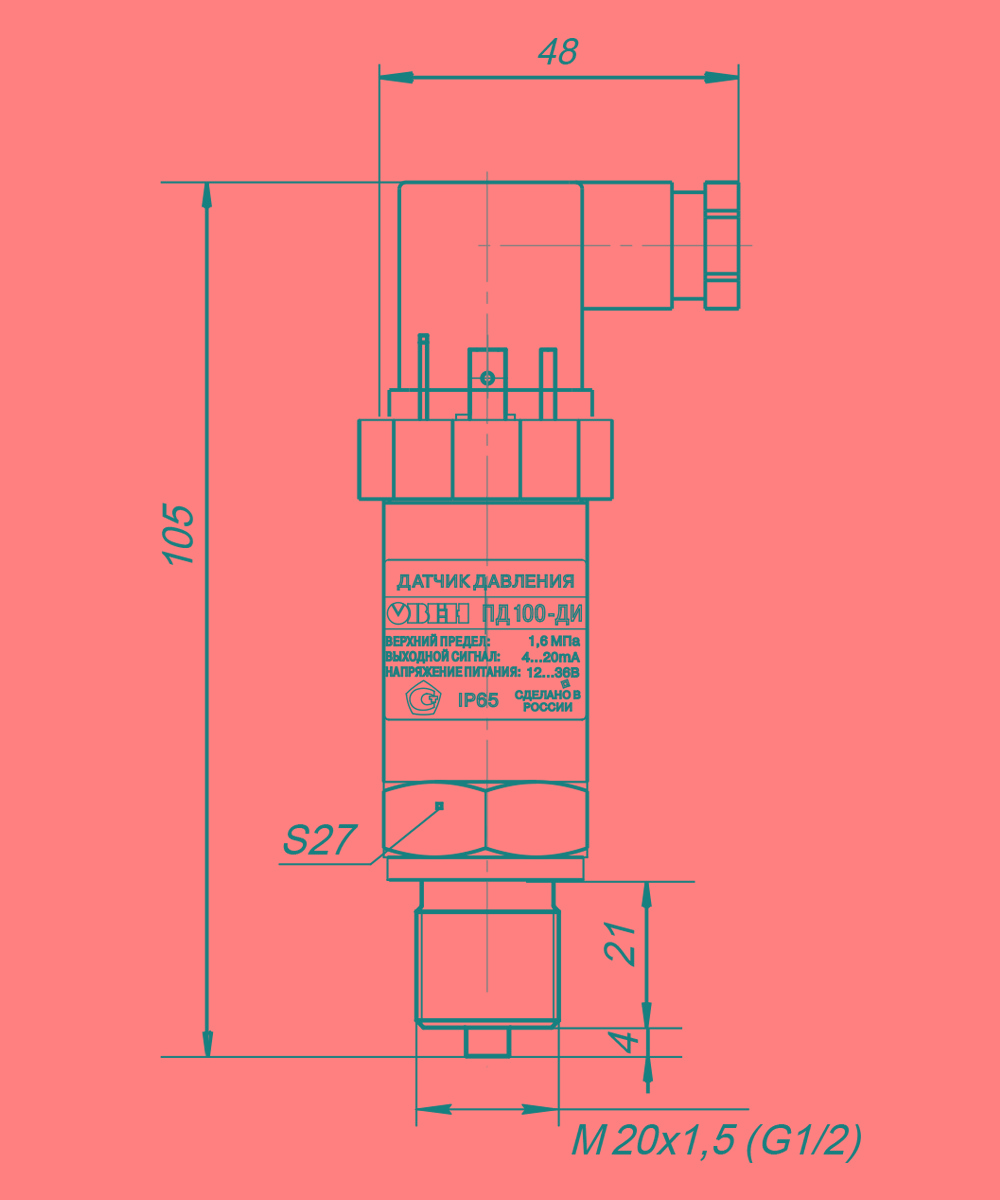

ПД100-ДИ-111/171

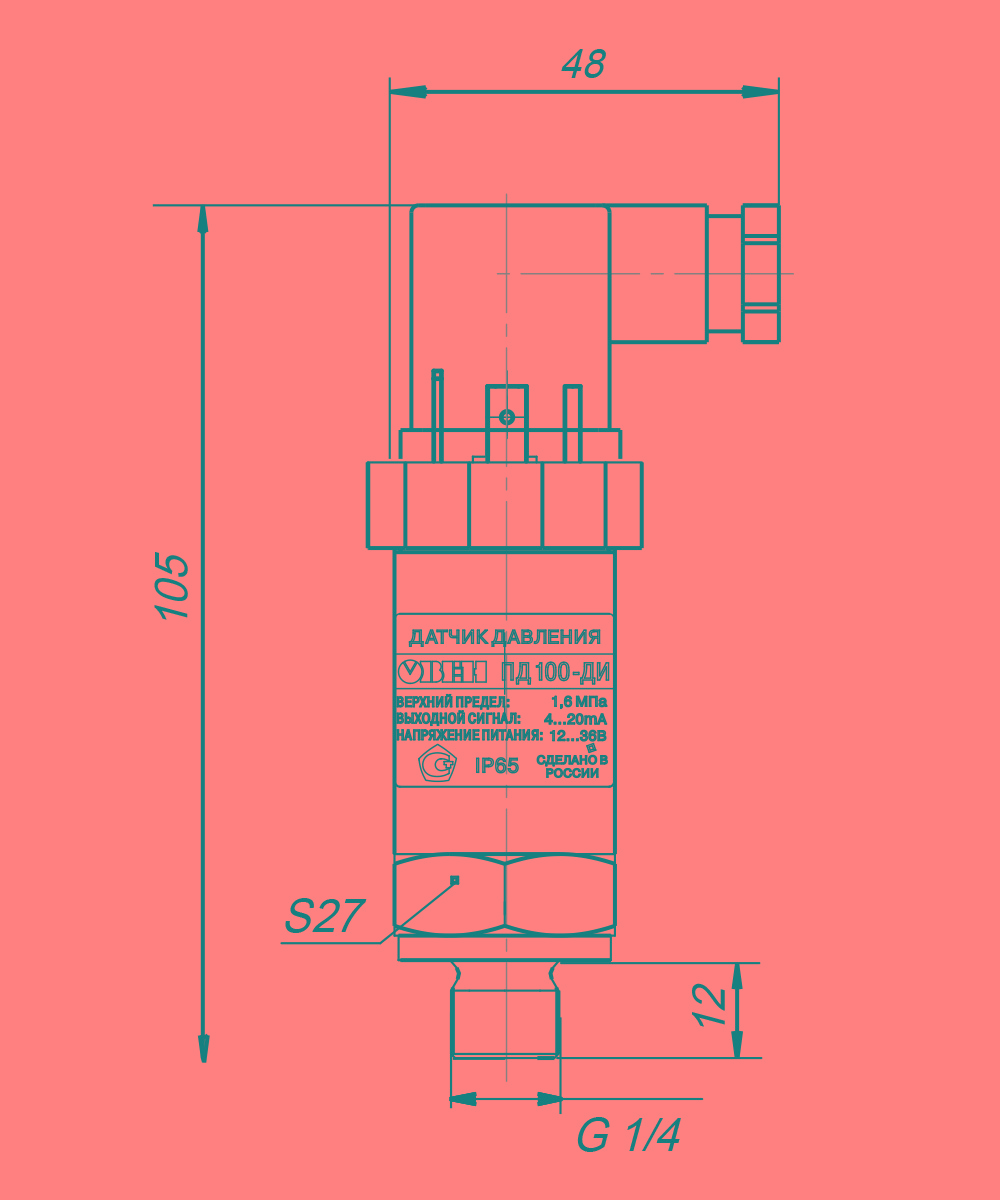

ПД100-ДИ-181

Версия: 2019-04-26-КВА

Артикул	Верхний предел измерений, Мпа	Присоединение	Класс точности	Срок поставки	Стоимость
0,016 0,025 0,04 0,06 0,1 0,16 0,25 0,4 0,6 1 1,6 2,5 4 6 10 16 25 40	M20x1,5 G1/4 G1/2	0,5 1

Артикул	Верхний предел измерений, Мпа	Присоединение	Класс точности	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Верхний предел измерений, Мпа	Присоединение	Класс точности	Срок поставки	Стоимость
Q65768	0,1	M20x1,5	0,5	Со склада	6840 руб. – +
Q65772	0,6	M20x1,5	0,5	Со склада	6240 руб. – +
Q65826	0,6	M20x1,5	1	Со склада	5400 руб. – +
Q65808	0,6	G1/2	0,5	Со склада	6840 руб. – +
Q65862	0,6	G1/2	1	Со склада	6240 руб. – +
Q65773	1	M20x1,5	0,5	Со склада	6240 руб. – +
Q65827	1	M20x1,5	1	Со склада	5400 руб. – +
Q65863	1	G1/2	1	Со склада	6240 руб. – +
Q65774	1,6	M20x1,5	0,5	Со склада	6240 руб. – +

Артикул	Верхний предел измерений, Мпа	Присоединение	Класс точности	Срок поставки	Стоимость
Q65764	0,016	M20x1,5	0,5	2...4 недели	6840 руб. – +
Q65818	0,016	M20x1,5	1	2...4 недели	6240 руб. – +
Q65782	0,016	G1/4	0,5	2...4 недели	6840 руб. – +
Q65836	0,016	G1/4	1	2...4 недели	6240 руб. – +
Q65800	0,016	G1/2	0,5	2...4 недели	6840 руб. – +
Q65854	0,016	G1/2	1	2...4 недели	6240 руб. – +
Q65765	0,025	M20x1,5	0,5	Снято с производства	6840 руб. – +
Q65819	0,025	M20x1,5	1	Снято с производства	6240 руб. – +
Q65783	0,025	G1/4	0,5	2...4 недели	6840 руб. – +
Q65837	0,025	G1/4	1	2...4 недели	6240 руб. – +
Q65801	0,025	G1/2	0,5	2...4 недели	6840 руб. – +
Q65855	0,025	G1/2	1	2...4 недели	6240 руб. – +
Q65766	0,04	M20x1,5	0,5	2...4 недели	6840 руб. – +
Q65820	0,04	M20x1,5	1	2...4 недели	6240 руб. – +
Q65784	0,04	G1/4	0,5	2...4 недели	6840 руб. – +
Q65838	0,04	G1/4	1	2...4 недели	6240 руб. – +
Q65802	0,04	G1/2	0,5	Снято с производства	6840 руб. – +
Q65856	0,04	G1/2	1	2...4 недели	6240 руб. – +
Q65767	0,06	M20x1,5	0,5	2...4 недели	6840 руб. – +
Q65821	0,06	M20x1,5	1	2...4 недели	6240 руб. – +
Q65785	0,06	G1/4	0,5	2...4 недели	6840 руб. – +
Q65839	0,06	G1/4	1	2...4 недели	6240 руб. – +
Q65803	0,06	G1/2	0,5	2...4 недели	6840 руб. – +
Q65857	0,06	G1/2	1	2...4 недели	6240 руб. – +
Q65768	0,1	M20x1,5	0,5	Со склада	6840 руб. – +
Q65822	0,1	M20x1,5	1	2...4 недели	6240 руб. – +
Q65786	0,1	G1/4	0,5	2...4 недели	6840 руб. – +
Q65840	0,1	G1/4	1	2...4 недели	6240 руб. – +
Q65804	0,1	G1/2	0,5	2...4 недели	6840 руб. – +
Q65858	0,1	G1/2	1	2...4 недели	6240 руб. – +
Q65769	0,16	M20x1,5	0,5	2...4 недели	6840 руб. – +
Q65823	0,16	M20x1,5	1	2...4 недели	6240 руб. – +
Q65787	0,16	G1/4	0,5	2...4 недели	6840 руб. – +
Q65841	0,16	G1/4	1	2...4 недели	6240 руб. – +
Q65805	0,16	G1/2	0,5	2...4 недели	6840 руб. – +
Q65859	0,16	G1/2	1	2...4 недели	6240 руб. – +
Q65770	0,25	M20x1,5	0,5	2...4 недели	6840 руб. – +
Q65824	0,25	M20x1,5	1	2...4 недели	6240 руб. – +
Q65788	0,25	G1/4	0,5	2...4 недели	6840 руб. – +
Q65842	0,25	G1/4	1	2...4 недели	6240 руб. – +
Q65806	0,25	G1/2	0,5	2...4 недели	6840 руб. – +
Q65860	0,25	G1/2	1	2...4 недели	6240 руб. – +
Q65771	0,4	M20x1,5	0,5	2...4 недели	6840 руб. – +
Q65825	0,4	M20x1,5	1	2...4 недели	6240 руб. – +
Q65789	0,4	G1/4	0,5	Снято с производства	6840 руб. – +
Q65843	0,4	G1/4	1	2...4 недели	6240 руб. – +
Q65807	0,4	G1/2	0,5	2...4 недели	6840 руб. – +
Q65861	0,4	G1/2	1	2...4 недели	6240 руб. – +
Q65772	0,6	M20x1,5	0,5	Со склада	6240 руб. – +
Q65826	0,6	M20x1,5	1	Со склада	5400 руб. – +
Q65790	0,6	G1/4	0,5	2...4 недели	6840 руб. – +
Q65844	0,6	G1/4	1	Снято с производства	6240 руб. – +
Q65808	0,6	G1/2	0,5	Со склада	6840 руб. – +
Q65862	0,6	G1/2	1	Со склада	6240 руб. – +
Q65773	1	M20x1,5	0,5	Со склада	6240 руб. – +
Q65827	1	M20x1,5	1	Со склада	5400 руб. – +
Q65791	1	G1/4	0,5	2...4 недели	6840 руб. – +
Q65845	1	G1/4	1	2...4 недели	6240 руб. – +
Q65809	1	G1/2	0,5	2...4 недели	6840 руб. – +
Q65863	1	G1/2	1	Со склада	6240 руб. – +
Q65774	1,6	M20x1,5	0,5	Со склада	6240 руб. – +
Q65828	1,6	M20x1,5	1	2...4 недели	5400 руб. – +
Q65792	1,6	G1/4	0,5	2...4 недели	6840 руб. – +
Q65846	1,6	G1/4	1	2...4 недели	6240 руб. – +
Q65810	1,6	G1/2	0,5	2...4 недели	6840 руб. – +
Q65864	1,6	G1/2	1	2...4 недели	6240 руб. – +
Q65775	2,5	M20x1,5	0,5	2...4 недели	6840 руб. – +
Q65829	2,5	M20x1,5	1	2...4 недели	6240 руб. – +
Q65793	2,5	G1/4	0,5	2...4 недели	6840 руб. – +
Q65847	2,5	G1/4	1	2...4 недели	6240 руб. – +
Q65811	2,5	G1/2	0,5	2...4 недели	6840 руб. – +
Q65865	2,5	G1/2	1	2...4 недели	6240 руб. – +
Q65776	4	M20x1,5	0,5	2...4 недели	6840 руб. – +
Q65830	4	M20x1,5	1	2...4 недели	6240 руб. – +
Q65794	4	G1/4	0,5	2...4 недели	6840 руб. – +
Q65848	4	G1/4	1	2...4 недели	6240 руб. – +
Q65812	4	G1/2	0,5	2...4 недели	6840 руб. – +
Q65866	4	G1/2	1	2...4 недели	6240 руб. – +
Q65777	6	M20x1,5	0,5	2...4 недели	6840 руб. – +
Q65831	6	M20x1,5	1	2...4 недели	6240 руб. – +
Q65795	6	G1/4	0,5	2...4 недели	6840 руб. – +
Q65849	6	G1/4	1	2...4 недели	6240 руб. – +
Q65813	6	G1/2	0,5	2...4 недели	6840 руб. – +
Q65867	6	G1/2	1	2...4 недели	6240 руб. – +
Q65778	10	M20x1,5	0,5	2...4 недели	8160 руб. – +
Q65832	10	M20x1,5	1	2...4 недели	7800 руб. – +
Q65796	10	G1/4	0,5	2...4 недели	8160 руб. – +
Q65850	10	G1/4	1	2...4 недели	7800 руб. – +
Q65814	10	G1/2	0,5	2...4 недели	8160 руб. – +
Q65868	10	G1/2	1	2...4 недели	7800 руб. – +
Q65779	16	M20x1,5	0,5	2...4 недели	8160 руб. – +
Q65833	16	M20x1,5	1	2...4 недели	7800 руб. – +
Q65797	16	G1/4	0,5	2...4 недели	8160 руб. – +
Q65851	16	G1/4	1	2...4 недели	7800 руб. – +
Q65815	16	G1/2	0,5	2...4 недели	8160 руб. – +
Q65869	16	G1/2	1	2...4 недели	7800 руб. – +
Q65780	25	M20x1,5	0,5	2...4 недели	8160 руб. – +
Q65834	25	M20x1,5	1	2...4 недели	7800 руб. – +
Q65798	25	G1/4	0,5	2...4 недели	8160 руб. – +
Q65852	25	G1/4	1	2...4 недели	7800 руб. – +
Q65816	25	G1/2	0,5	2...4 недели	8160 руб. – +
Q65870	25	G1/2	1	2...4 недели	7800 руб. – +
Q65781	40	M20x1,5	0,5	2...4 недели	8160 руб. – +
Q65835	40	M20x1,5	1	2...4 недели	7800 руб. – +
Q65799	40	G1/4	0,5	2...4 недели	8160 руб. – +
Q65853	40	G1/4	1	2...4 недели	7800 руб. – +
Q65817	40	G1/2	0,5	2...4 недели	8160 руб. – +
Q65871	40	G1/2	1	2...4 недели	7800 руб. – +

Артикул	Описание	Срок поставки	Стоимость
G11436	Верхний предел измерений, Мпа: 1; Класс точности: 0,5; Присоединение: M20x1,5. Причина уценки: 2018 год. Работоспособность 100%.	Со склада	4176 руб. – +
