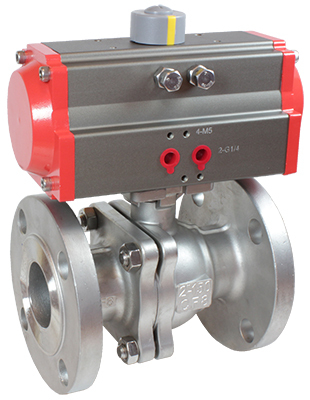

Кран шаровой КПР-2Ф с пневмоприводом
Кран шаровой фланцевый с пневмоприводом для управления потоком рабочей среды в трубопроводе
- Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
- Температура рабочей среды: −20...+150°С
- Рабочее давление: 0,0...1,6 МПа
- Диаметр условного прохода: 15...100 мм
- Материал корпуса: нержавеющая сталь
- Материал уплотнения: PTFE
- Присоединение: фланцевое F½"...F4"

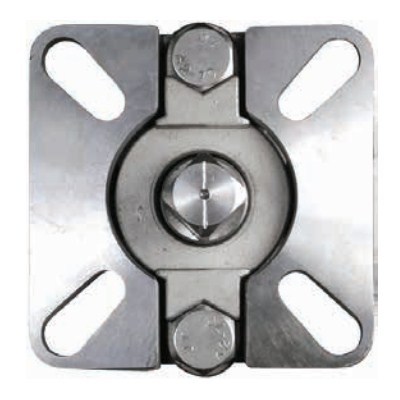

- Стандарт присоединения крана к приводу – ISO5211
- Модель пневмопривода: ППР1, ППР2
x
Способы оплаты
Кран шаровой фланцевый с пневмоприводом КПР-2Ф предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Модификации:
Расшифровка обозначения на примере крана КПР-2Ф-015 XYZ:
КПР-2Ф – модель крана.
015 – Ду, мм (диаметр условного отверстия).
X – присоединение: F – фланцевое.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
Таблица выбора привода для крана КПР-2Ф:
Версия: 2023-10-10-ЛВС
Особенности:
- Два исполнения привода
- Тонкость очистки воздуха: 30 мкм (5 мкм – при использовании позиционного электропневматического регулятора)
- Угол полного поворота: 90°
- Возможность установки на привод позиционного электропневматического регулятора ПЭР-1000Р
- Возможность установки на привод блока индикации положения БИП
- Бесшумная работа
- Долгий срок службы
| Параметр
| Значение
|
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус (крана)
|
| Материал | Корпуса: нержавеющая сталь
Уплотнения: PTFE |
| Температура рабочей среды | −20...+150°С
|
| Рабочее давление | 0,0...1,6 МПа |
| Диаметр условного прохода | 15...100 мм |
| Присоединение крана
| Фланцевое F½"...F4" |
| Модель пневмопривода
| ППР1, ППР2 |
Модификации:
| Модель
| Ду, мм
| Kv, м³/ч
| Присоединение
| Посадочный размер, мм
| Вес, г
|
| КПР-2Ф-015 FSP
| 15
| 20
| F½"
| 9×9
| 2300
|
| КПР-2Ф-020 FSP | 20
| 38
| F¾"
| 9×9
| 3000
|
| КПР-2Ф-025 FSP | 25
| 69
| F1"
| 11×11
| 3600
|
| КПР-2Ф-032 FSP | 32
| 93
| F1¼"
| 11×11
| 4400
|
| КПР-2Ф-040 FSP | 40
| 144
| F1½"
| 14×14
| 6200
|
| КПР-2Ф-050 FSP | 50
| 229
| F2"
| 14×14
| 8000
|
| КПР-2Ф-065 FSP | 65
| 404
| F2½"
| 17×17
| 11 100
|
| КПР-2Ф-080 FSP | 80
| 573
| F3"
| 17×17
| 13 700
|
| КПР-2Ф-100 FSP | 100
| 936
| F4"
| 17×17 | 17 100
|
КПР-2Ф – модель крана.
015 – Ду, мм (диаметр условного отверстия).
X – присоединение: F – фланцевое.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
Таблица выбора привода для крана КПР-2Ф:
| Модель крана
| Посадочный размер, мм
| Крутящий момент, Н·м
| Модель привода
| |||||
| Ручка ПРК2
| Пневмоприводы
| Электроприводы
| ||||||
| ППР1
| ППР2
| ЭПР1
| ЭПР7
| ЭПР7У
| ||||
| КПР-2Ф-015
| 9×9
| 5
| -020-09/129
| -040*
| -040* | -003*
| – | -0051 |
| КПР-2Ф-020
| 9×9
| 6
| -020-09/129
| -040* | -040* | -003* | – | -0051 |
| КПР-2Ф-025
| 11×11
| 10
| -032-11/147
| -040 | -040 | -003 | -005², -010³ | -005², -010³ |
| КПР-2Ф-032
| 11×11
| 12
| -032-11/147
| -040 | -040 | -003 | -005², -010³ | -005², -010³ |
| КПР-2Ф-040
| 14×14
| 15 | -050-14/183
| -063
| -063 | -008
| -005, -0104 | -005, -0104 |
| КПР-2Ф-050
| 14×14
| 22
| -050-14/183
| -063 | -063 | -008 | -005, -0104 | -005, -0104 |
| КПР-2Ф-065
| 17×17
| 30
| -080-17/241
| -083 | -083 | -015
| -010
| -010 |
| КПР-2Ф-080
| 17×17
| 45
| -080-17/241 | -083 | -083 | -015 | -010 | -010 |
| КПР-2Ф-100
| 17×17 | 75
| -100-17/293
| -105
| -105 | -060
| –
| – |
| КПР-2Ф-125
| 24×24
| 220
| – | – | – | – | – | – |
| КПР-2Ф-150
| 24×24
| 247
| – | – | – | – | – | – |
* Для установки потребуется монтажный комплект (приобретается отдельно):
- переходник ПП44-11/9 или ПП44-11/9-Н;
- переходник ПМКУ48-11/11-47;
- крепеж КМКУ-50.
1 – Для сборки привода с краном используется переходник типа «звезда-квадрат» ПП84-14/9 или типа «квадрат-квадрат» ПП44-14/9
2 – Для сборки привода с краном используется переходник типа «звезда-квадрат» ПП84-14/11 или типа «квадрат-квадрат» ПП44-14/11
3 – Для сборки привода с краном используется переходник типа «звезда-квадрат» ПП84-17/11 или типа «квадрат-квадрат» ПП44-17/11
4 – Для сборки привода с краном используется переходник типа «звезда-квадрат» ПП84-17/14 или типа «квадрат-квадрат» ПП44-17/14
3 – Для сборки привода с краном используется переходник типа «звезда-квадрат» ПП84-17/11 или типа «квадрат-квадрат» ПП44-17/11
4 – Для сборки привода с краном используется переходник типа «звезда-квадрат» ПП84-17/14 или типа «квадрат-квадрат» ПП44-17/14
Рекомендуется устанавливать на кран либо соответствующий ему тип привода ППР или ЭПР из таблицы, либо следующий за ним. Для ППР также возможна установка приводов на один или два типоразмера больше номинального с применением переходников ПП44 и ПП84.
Например, на кран КПР-2Ф-032 можно поставить ППР1-040, а при необходимости (высокое давление среды, срочная замена и т. д.) возможно установить и ППР1-063.
Если посадочный размер привода больше посадочного размера крана, то нужно использовать переходник типа «звезда-квадрат» ПП84, при необходимости в комбинации с переходником «квадрат-квадрат» ПП44.
Если посадочный размер привода больше посадочного размера крана, то нужно использовать переходник типа «звезда-квадрат» ПП84, при необходимости в комбинации с переходником «квадрат-квадрат» ПП44.

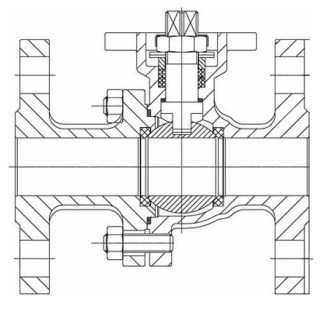

| Габаритные размеры
|
 |
| Модель
| Размеры, мм
| ||||||||||||||
| F
| DN
| b
| C
| D1
| D2
| D3
| E×E | f | H
| L
| M×M
| K
| N
| n-∅ d
| |
| КПР-2Ф-015
| F½"
| 15
| 16
| 11
| 44
| 65
| 93
| 44×44
| 2
| 97
| 115
| 9×9
| 36 (F03)
| 42 (F04) | 4-14
|
| КПР-2Ф-020
| F¾"
| 20
| 18
| 14
| 57
| 75
| 104
| 44×44
| 2
| 106
| 120
| 9×9
| 36 (F03)
| 42 (F04) | 4-14
|
| КПР-2Ф-025
| F1"
| 25
| 18
| 11
| 67,5
| 85
| 114
| 50×50
| 2
| 117
| 124
| 11×11
| 42 (F04)
| 50 (F05) | 4-14
|
| КПР-2Ф-032
| F1¼"
| 32
| 16
| 12
| 78
| 102
| 141
| 49×49
| 2
| 143
| 131
| 11×11
| 42 (F04)
| 50 (F05) | 4-18
|
| КПР-2Ф-040
| F1½" | 40
| 17,5
| 18
| 88
| 110
| 150
| 68×68
| 2
| 154
| 138
| 14×14
| 50 (F05)
| 70 (F07)
| 4-18
|
| КПР-2Ф-050
| F2"
| 50
| 20
| 14
| 101
| 125
| 163
| 69×69
| 3
| 166
| 150
| 14×14
| 50 (F05)
| 70 (F07)
| 4-18
|
| КПР-2Ф-065 | F2½"
| 65
| 18,5
| 18
| 122
| 145
| 185
| 95×95
| 3
| 193
| 170
| 17×17
| 70 (F07)
| 102 (F10)
| 4-18
|
| КПР-2Ф-080 | F3"
| 80
| 21
| 21
| 137
| 160
| 198
| 96×96
| 3,5
| 213
| 182
| 17×17
| 70 (F07)
| 102 (F10)
| 8-18
|
| КПР-2Ф-100 | F4"
| 100
| 20,5
| 24
| 156
| 180
| 217
| 95×95
| 3
| 246
| 191
| 17×17
| 70 (F07)
| 102 (F10)
| 8-18
|
Версия: 2023-10-10-ЛВС
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 10.10.2023 | 0.85 Мб |  |
