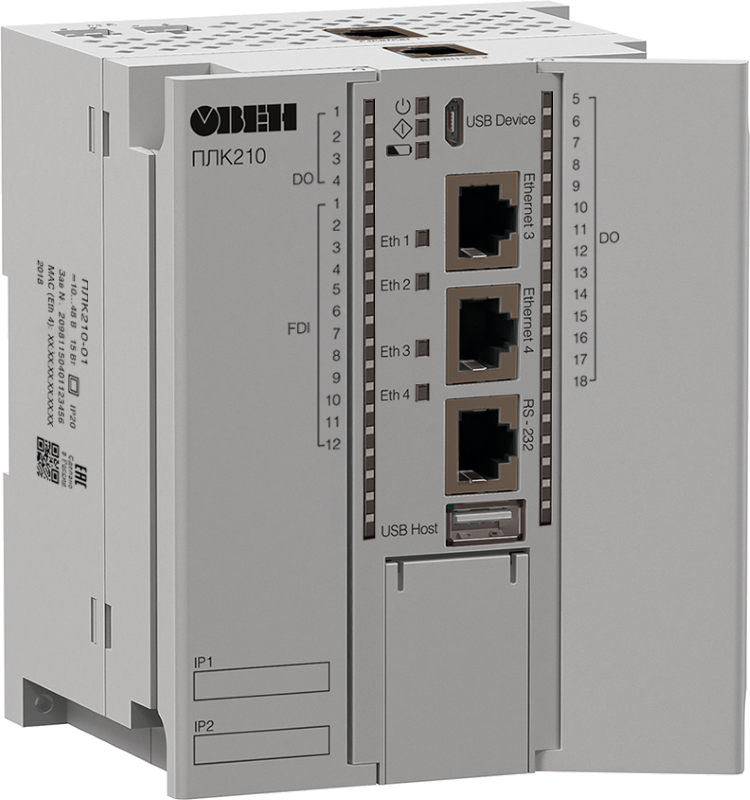

Контроллер для средних и распределенных систем автоматизации ОВЕН ПЛК210
Контроллер для средних и распределенных систем автоматизации с расширенными коммуникационными возможностями и дополнительными функциями надежности
- Входы: 12 или 24 дискретных; 4 или 8 аналоговых
- Выходы: 8, 12, 16 или 18 дискретных; 4 аналоговых
- Интерфейсы: USB, RS-232, RS-485, Ethernet
- Расширенный диапазон питающего напряжения: =10…48 В
- Расширенный диапазон температуры окружающей среды: −40…+55 °С
- Монтаж: настенный, на DIN-рейку (стандарт 6S)
ОВЕН ПЛК210 – новая линейка моноблочных контроллеров с расширенными коммуникационными возможностями и дополнительными функциями надежности.
Контроллер программируется в среде CODESYS V3.5 SP14 Patch 3. В рамках единого ПО пользователь разрабатывает управляющую логику, человеко-машинный интерфейс и настраивает обмен с другими устройствами. В качестве модулей расширения входных и выходных сигналов рекомендуется к использованию линейка модулей Мх210 с интерфейсом Ethernet.
Основным коммуникационным интерфейсом ПЛК210 является Ethernet. Контроллер имеет 4 порта Ethernet, 3 из которых объединены в управляемый коммутатор. Это позволяет использовать различные сетевые топологии, а также применять контроллер в качестве шлюза между промышленной сетью и сетью предприятия.
Контроллер программируется в среде CODESYS V3.5 SP14 Patch 3. В рамках единого ПО пользователь разрабатывает управляющую логику, человеко-машинный интерфейс и настраивает обмен с другими устройствами. В качестве модулей расширения входных и выходных сигналов рекомендуется к использованию линейка модулей Мх210 с интерфейсом Ethernet.
Основным коммуникационным интерфейсом ПЛК210 является Ethernet. Контроллер имеет 4 порта Ethernet, 3 из которых объединены в управляемый коммутатор. Это позволяет использовать различные сетевые топологии, а также применять контроллер в качестве шлюза между промышленной сетью и сетью предприятия.
Особенности и преимущества:
Высокая производительность:
- Процессор ARM® Cortex-A8 с частотой 800 МГц
- Большой объем памяти: ROM 512 Мбайт (NAND), RAM 256 Мбайт (DDR3), RETAIN 64 Кбайт (MRAM)
- Операционная система Linux с RT-патчем
- Поддержка быстрых входов/выходов до 95 кГц на выделенном PRU
Расширенные коммуникационные возможности:
- Ethernet дает ряд преимуществ: высокая скорость опроса; мультимастерность; вариативная топология сети
- Поддержка промышленных протоколов Modbus RTU/ASCII/TCP, OPC UA (Server), MQTT
- Поддержка прикладных протоколов NTP, FTP, HTTP, HTTPS, SSH
- Поддержка Web-визуализации CODESYS
- Web-интерфейс для настройки и диагностики контроллера
- Простое подключение к OwenCloud
Увеличенная надежность:
- Процессор ARM® Cortex-A8 с частотой 800 МГц
- Большой объем памяти: ROM 512 Мбайт (NAND), RAM 256 Мбайт (DDR3), RETAIN 64 Кбайт (MRAM)
- Операционная система Linux с RT-патчем
- Поддержка быстрых входов/выходов до 95 кГц на выделенном PRU
Увеличенная надежность:
- Процессор ARM® Cortex-A8 с частотой 800 МГц
- Большой объем памяти: ROM 512 Мбайт (NAND), RAM 256 Мбайт (DDR3), RETAIN 64 Кбайт (MRAM)
- Операционная система Linux с RT-патчем
- Поддержка быстрых входов/выходов до 95 кГц на выделенном PRU
Эргономичный корпус:
- Крепление на DIN-рейку или на стену
- Съемные клеммники с невыпадающими винтами
- Удобная система укладки кабеля
- Легко заменяемая батарея CR2032, тумблер Старт/Стоп и разъем для MicroSD-карты под крышкой
Эксплуатация в тяжелых условиях:
- Расширенный диапазон питающего напряжения: =10…48 В
- Расширенный диапазон температуры окружающей среды: −40…+55 °С
Технические характеристики:
| Параметр | Значение (свойства) |
| Питание | |
| Количество портов питания | 2 (основной и резервный) |
| Напряжение питания | 10…48 В (номинальное 24 В) |
| Напряжение перехода от основного источника питания к резервному | 6…9 В |
| Потребляемая мощность, не более | |
| Модификация 01 | 16 Вт |
| Защита от переполюсовки | Есть |
| Вычислительные ресурсы | |
| Центральный процессор | RISC-процессор Texas Instruments Sitara AM3358, 800 МГц |
| Объем флеш-памяти (тип памяти) | 512 Мбайт (NAND) |
| Объем оперативной памяти (тип памяти) | 256 Мбайт (DDR3) |
| Объем Retain-памяти (тип памяти) | 64 Кбайт (MRAM) |
| Время выполнения пустого цикла (стабилизированное) | 3 мс |
| Интерфейсы связи | |
| Ethernet 100 Base-T | |
| Количество портов |
4 × Ethernet 10/100 Мбит/c (RJ45)
|
| Поддерживаемые промышленные протоколы* |
|
| Поддерживаемые прикладные протоколы |
|
| RS-485 | |
| Количество портов | 2 |
| Поддерживаемые протоколы* | Modbus RTU (Master / Slave) Modbus ASCII (Master / Slave) ОВЕН (Master) |
| Скорость передачи | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с |
| Подтягивающие резисторы | Есть |
| RS-232 | |
| Количество портов | 1 (сигналы Rx, Tx, GND) |
| Поддерживаемые протоколы* | Modbus RTU (Master / Slave) Modbus ASCII (Master / Slave) ОВЕН (Master) |
| Скорость передачи | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с |
| USB Device | |
| Количество портов | 1 × micro USB (RNDIS) |
| Поддерживаемые протоколы | CODESYS Gateway FTP HTTP HTTPS SSH |
| Подключаемые накопители | |
| USB Host | |
| Количество разъёмов | 1 × USB type A |
| Поддерживаемые устройства | MSD / FTDI, USB 2.0 / 1.1 |
| SD card | |
| Количество разъёмов | 1 |
| Поддерживаемые устройства | microSD |
| Максимальная ёмкость | 4 ГБ (microSD) 32 ГБ (microSDHC) 512 ГБ (microSDXC) |
| Часы реального времени | |
| Погрешность хода, не более: | |
| – при температуре +25 °С | 3 секунды в сутки |
| – при температуре -40 и +55 °С | 18 секунд в сутки |
| Тип источника питания | Батарея CR2032 |
| Срок работы на одной батарее | 5 лет |
| Общие сведения | |
| Монтаж | Настенный, на DIN-рейку (стандарт 6S) |
| Габаритные размеры | (124×105×84) ± 1 мм |
| Вес
| ≤ 1200 г
|
| Степень защиты корпуса по ГОСТ 14254–96 | IP20 |
| Индикация на передней панели | Светодиодная |
| Встроенное оборудование | Источник звукового сигнала Двухпозиционный тумблер СТАРТ / СТОП Кнопка СБРОС Сервисная кнопка |
| Средняя наработка на отказ** | 60 000 ч |
| Средний срок службы | 8 лет |
|
* Поддерживается реализация нестандартных протоколов с помощью системных библиотек.
| |
| Дискретные входы (DI и FDI) | |||
| Параметр | Значение (свойства) | ||
| Дискретные входы (DI) | Быстрые дискретные входы (FDI) | ||
| Режимы работы |
| ||
| Тип входов по ГОСТ Р 61131 | 1 | ||
| Максимальный ток «логической единицы» | 5,5 мА | ||
| Максимальный ток «логического нуля» | 1,2 мА | ||
| Напряжение «логической единицы» | 9…30 В | ||
| Напряжение «логического нуля» | 0…5,5 В | ||
| Гистерезис выключения «логической единицы», не менее | 0,5 В | ||
| Подключаемые входные устройства | контактные датчики, трехпроводные датчики, имеющие на выходе транзистор n-p-n или p-n-p-типа с открытым коллектором | контактные датчики, трехпроводные датчики, имеющие на выходе транзистор n-p-n или p-n-p-типа с открытым коллектором, AB и ABZ энкодеры | |
| Минимальная длительность импульса, воспринимаемая входом | 3 мс* | 5 мкс | |
| Максимальная частота входного сигнала | 300 Гц* | 95 кГц | |
|
* Определяется длительностью цикла контроллера. | |||
| Дискретные выходы (DO) типа электромагнитное реле | ||
| Параметр | Значение (свойства) | |
| Тип контакта | Нормально-разомкнутый контакт | |
| Режимы работы |
| |
| Максимальный ток коммутации |
| |
| Максимальное напряжение на контакты реле |
| |
| Минимальный ток коммутации | 10 мА | |
| Категория применения по ГОСТ IEC 60947-5-1:2014 | АС-15, С300* | |
| Механический ресурс реле, не менее | 5 000 000 переключений | |
| Электрический ресурс реле | 35 000 переключений при 3 А, 30 В постоянного напряжения 50 000 переключений при 5 А, 250 В (СКЗ) переменного напряжения 50 000 переключений при категории применения С300* | |
| Время переключения контактов реле из состояния «лог. 0» в «лог. 1» или обратно, не более | 10 мс | |
| Параметры ШИМ | ||
| Максимальная частота | 1 Гц (при скважности 0,5) | |
| Минимальная длительность импульса ШИМ | 50 мс | |
|
* Управление электромагнитами переменным напряжением до 300 В (СКЗ) и полной мощностью до 180 ВА | ||
|
Дискретные входы (DI) |
Дискретные выходы (DO) |
Аналоговые входы (AI) |
Аналоговые выходы (AO) | |
|

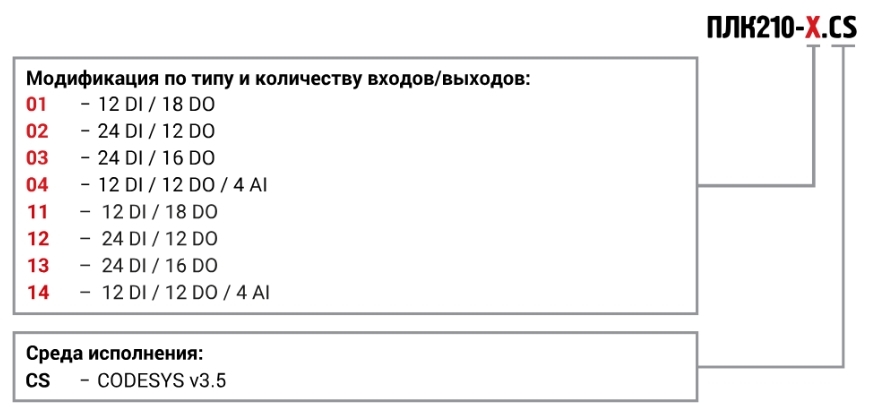

ПЛК210-01-CS |
12 DI 12 – быстрые до 95 кГц |
18 DO 18 – э/м реле |
– |
– |
|
ПЛК210-11-CS |
12 DI 8 – быстрые до 100 кГц 4 – до 300 Гц |
18 DO 18 – э/м реле |
– |
– |
|
ПЛК210-02-CS |
24 DI 12 – быстрые до 95 кГц 12 – до 300 Гц |
12 DO 12 – э/м реле |
– |
– |
|
ПЛК210-12-CS |
24 DI 8 – быстрые до 100 кГц 16 – до 300 Гц |
12 DO 12 – э/м реле |
– |
– |
|
ПЛК210-03-CS |
24 DI 12 – быстрые до 95 кГц 12 – до 300 Гц |
16 DO 8 – быстрые ключи до 100 кГц 8 – ключи |
– |
– |
|
ПЛК210-13-CS |
24 DI 8 – быстрые до 100 кГц 16 – ключи до 20 Гц |
16 DO 8 – быстрые ключи до 100 кГц 8 – ключи до 300 Гц | – | – |
|
ПЛК210-04-CS |
12 DI 12 – быстрые до 95 кГц |
12 DO 12 – э/м реле |
4 AI 4 – универсальные |
– |
|
ПЛК210-14-CS |
12 DI 8 – быстрые до 100 кГц 4 – до 300 Гц |
12 DO 12 – э/м реле |
4 AI 4 – универсальные |
– |

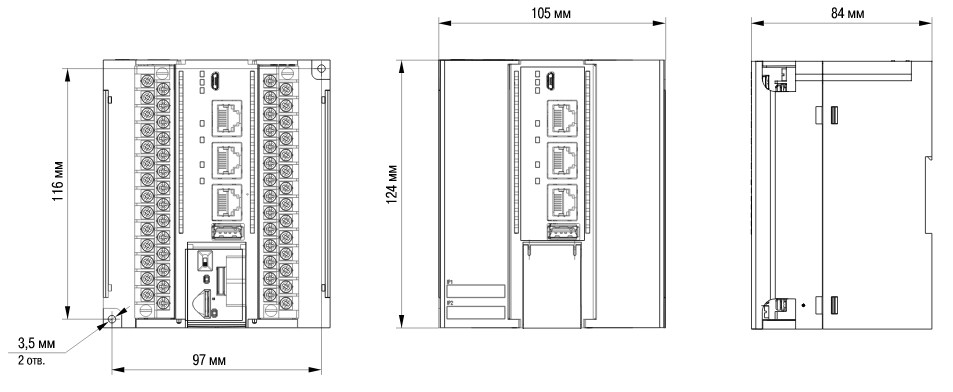

| Габаритные размеры |
 |
| Габаритные размеры |
 |
