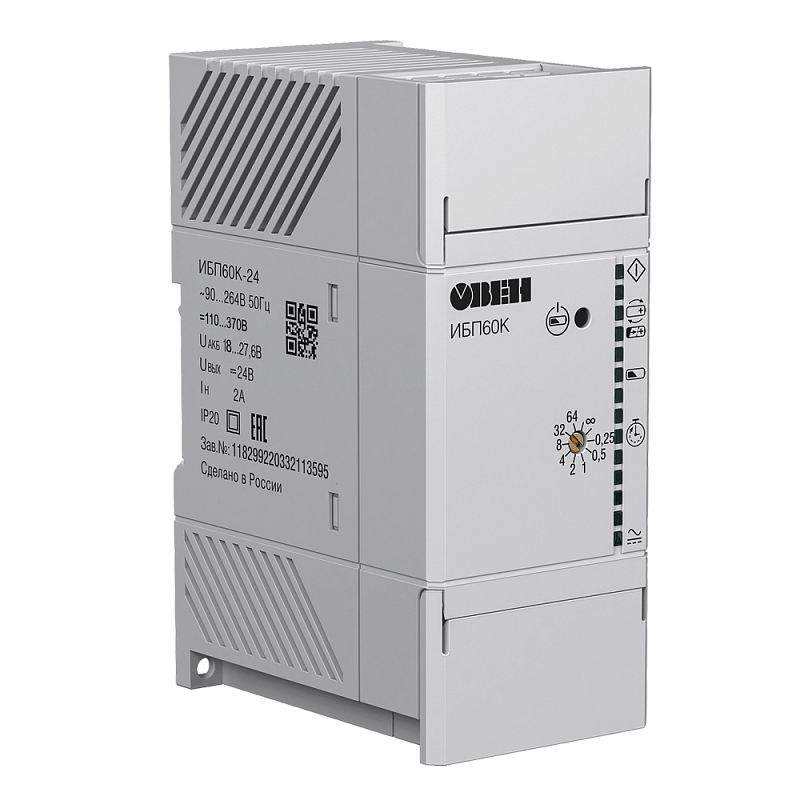

Источник питания с резервированием ОВЕН ИБП60К

Арт: K71742

Прибор для использования в качестве резервированного источника вторичного питания при работе от сети и комплекта аккумуляторных батарей (АКБ)

Входное напряжение: ~90…264 В или =110…370 В
Выходное напряжение: =24 B
Выходная мощность: 48 Вт или 60 Вт
Количество каналов: 1
Световая индикация режимов работы прибора
Информирование контролирующих устройств о режиме работы прибора
Монтаж: на DIN-рейку, стандарт 3S

В закладки

9 900 руб. Наличие: 2...4 недели

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

ОВЕН ИБП60К предназначен для использования в качестве резервированного источника вторичного питания при работе от сети и комплекта аккумуляторных батарей (АКБ). ИБП60К-24 является частью «Экосистемы- 210» компании ОВЕН и рекомендуется для совместного применения с программируемыми логическими контроллерами ПЛК210 и модулями ввода/вывода Мх210 в промышленности и других отраслях народного хозяйства

Особенности:

Питание нагрузки стабилизированным напряжением 24 В (при наличии напряжения питающей сети) или с использованием свинцово-кислотных либо литий-ионных (Li-ion) АКБ
Автоматический переход на резервное питание нагрузки постоянным напряжением от АКБ при отключении напряжения питающей сети или понижении его уровня ниже допустимого
Контроль наличия внешней АКБ
Оптимальный заряд АКБ с ограничением тока заряда при наличии напряжения питающей сети
Защита прибора и нагрузки от короткого замыкания (КЗ) в нагрузке (путем ограничения выходного тока) и от неправильного подключения (переполюсовки) клемм АКБ.Защита АКБ от глубокого разряда в случае отсутствия напряжения питающей сети (нагрузка отключается от АКБ при снижении напряжения на клеммах батареи до критического уровня)
Восстановление работоспособности прибора в случае отсутствия напряжения питающей сети

Примеры применения:

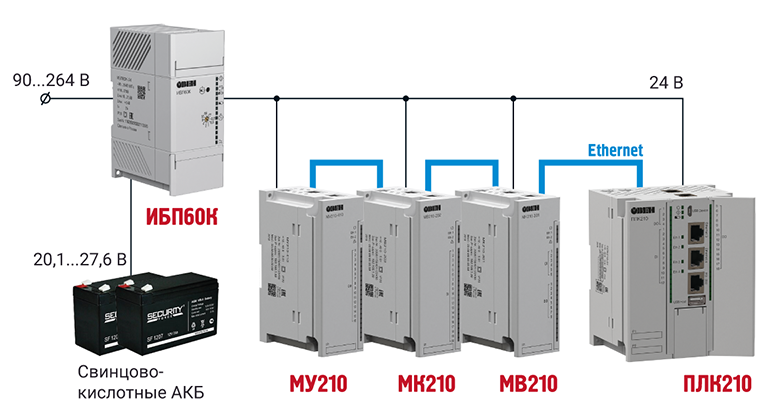

Питание нагрузки стабилизированным напряжением (при наличии напряжения питающей сети) или с использованием свинцово-кислотных АКБ

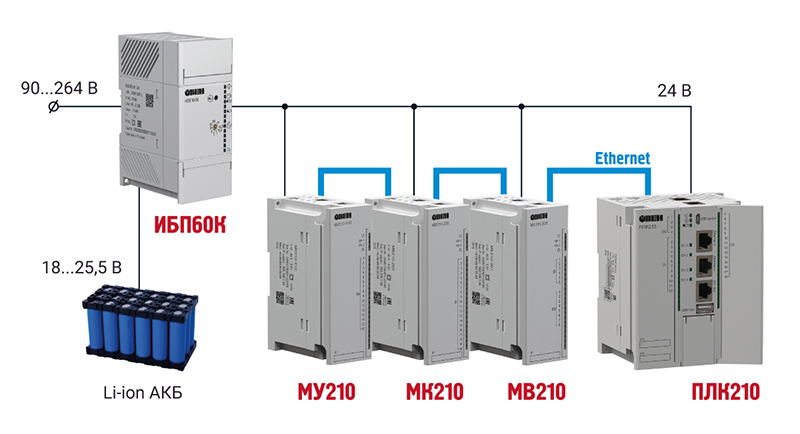

Питание нагрузки стабилизированным напряжением (при наличии напряжения питающей сети) или с использованием литий-ионных АКБ

Технические характеристики:

Параметр	Значение
Параметр	Питание от сети	Питание от АКБ*
Выходные параметры
Номинальное напряжение	24 ± 0,48 В
Номинальный ток	2 А
Номинальная мощность	60 Вт (включая 12 Вт на заряд АКБ)	48 Вт
Размах напряжения шума ипульсаций (межпиковое) при номинальном токе нагрузки и заряда	≤ 120 мВ
Время пуска	≤ 1 с	≤ 2 с
Входные параметры
Номинальное напряжение питания	~120/230 В	~24 В
Рабочее напряжение питания	~90...264 В =110...370 В	=20,1…27,6 В (свинцово-кислотные АКБ) =18…25,5 В (Li-ion АКБ)
Частота переменного тока	45...65 Гц	–
Максимальный ток потребления	1,1 А	3,9 А
Пусковой ток	≤ 36 А	–
КПД**	≥ 80%
Максимальная потребляемая мощность	75 Вт	–
Дискретный вход
Количество	1
Тип входа согласно ГОСТР 51841	1
Минимальная длительность импульса	1,6 мс
Напряжение / максимальный ток: - «логического нуля» - «логической единицы»	−5…+5 В/2 мА −30…−15 В/15…30 В/9 мА (при 30 В)
Дискретный выход
Количество	4
Тип выходов	Оптопара транзисторная n-p-n типа
Максимальный коммутируемый ток	0,4 А
Максимальное коммутируемое напряжение	≅30 В
Защиты
Защита от повышенного/пониженного входного напряжения	Переход на питание от АКБ при Uвх < ~85 В возврат на питание от сети при Uвх = ~90… 264 В	Отключение нагрузки при UАКБmin < 20,5 В (свинцово-кислотные АКБ) и < 18 В (Li-ion АКБ)
Ограничение выходного тока: порог ограничения выходного тока	2,1…2,4 А
Безопасность и ЭМС
Устойчивость к механическим воздействиям по ГОСТР 52931	N2
Устойчивость к электромагнитным воздействиям по ГОСТ 51317.4	Критерий качества А
Уровень электромагнитной эмиссии по порту питания по ГОСТ 32132.3	Класс Б	–
Степень защиты по ГОСТ 14254	IP20
Класс защиты от поражения электрическим током по ГОСТ IEC6 1140	II
Изоляция по ГОСТ 12.2.091	Усиленная
Категория перенапряжения по ГОСТР 50571.19	II	–
Степень загрязнения по ГОСТР 50030.1	2
Сопротивление изоляции (вход–выход 24 В – выход АКБ – DI/DO – корпус) при 500 В	≥ 20 МОм
Условия эксплуатации
Рабочий диапазон температур окружающей среды	−20…+50°С
Температура хранения и транспортирования	−40…+80°С
Влажность воздуха при +25°С и более низких температурах без конденсации влаги	≤ 80%
Атмосферное давление	84…106,7 кПа
Взаимодействие с АКБ
Емкость АКБ	–	2…10 А·ч
Напряжение отключения заряда АКБ: - свинцово-кислотные - Li-ion	–	26,2…28,9 В Согласно ограничениям встроенного контроллера АКБ
Ток ограничения зарядного устройства	–	0,45…0,55 А
Время переключения с/на АКБ	≤ 8 мс
Напряжение защитного отключения нагрузки от АКБ	–	20,4…21,0 В
Прочее
Габаритные размеры	124×52,5×84 мм
Вес	≤ 500 г

* АКБ в комплект поставки не входят
** Значения приводятся при нормальной температуре и номинальных напряжениях питания

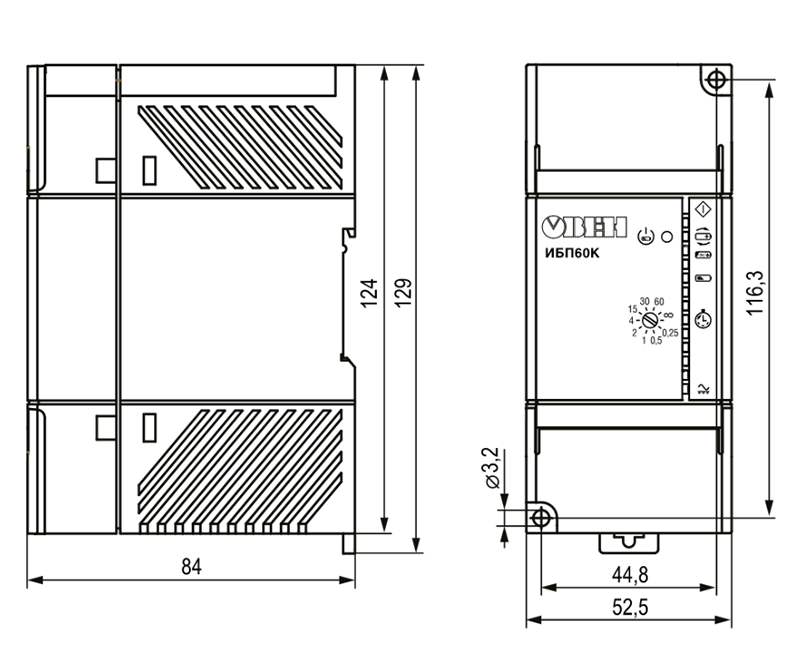

Габаритные размеры

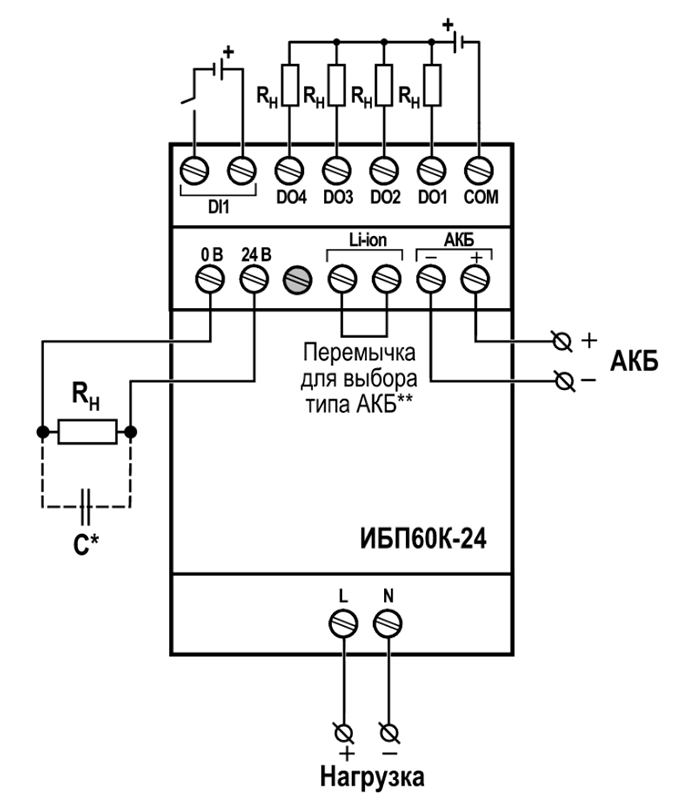

Схема подключения

Версия: 2023-01-12-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации ИБП60К	14.11.2022	0.87 Мб
Декларация о соответствии на ИБП60К-24	14.11.2022	0.86 Мб
