Клапан трехходовой 3/2 AR-YCWS6PU

Клапан соленоидный трехходовой 3/2-переключающий прямого действия с поршнем для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, воздух, инертные газы, масла
Температура рабочей среды: −10...+80°С
Рабочее давление: 0…0,05 MПa
Диаметр условного прохода: 5 мм
Материал корпуса: полиацеталь
Материал уплотнения: силикон
Присоединение: 3 штуцера ∅ 7,5 мм

В закладки

1 065 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (2)
Все модификации ()
Отзывы (0)

Клапан соленоидный трехходовой 3/2-переключающий прямого действия с поршнем AR-YCWS6PU предназначен для управления потоком рабочей среды в трубопроводе

Прежнее название клапана: AR-YCWS6 Особенности:

Переключающий клапан
Клапан может использоваться в пищевых устройствах: кулерах, бойлерах, кофемашинах
Может работать как трехходовой НО
Срабатывание при нулевом давлении
Пониженное энергопотребление
Компактный размер

Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана

Принцип действия и область применения:

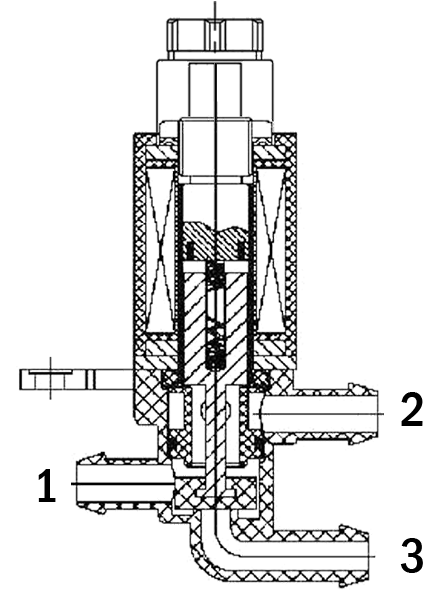

Трехходовые соленоидные клапаны устанавливаются на соединении входов нескольких трубопроводов (входы 1, 2 и 3) и позволяют пропускать поток рабочей среды в разных направлениях. К примеру, при отсутствии управляющего напряжения клапан пропускает поток рабочей среды в трубопроводе в направлении 1 → 2, при подаче на катушку клапана управляющего напряжения клапан переключает поток рабочей среды в трубопроводе в направлении 1 → 3. При отключении управляющего напряжения (или обрыве провода управляющего напряжения) клапан автоматически переключается обратно и снова пропускает поток рабочей среды в трубопроводе в направлении 1 → 2.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления.

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, воздух, инертные газы, масла
Материалы	Корпуса: полиацеталь Уплотнения: силикон
Температура рабочей среды	−10...+80°С
Рабочее давление	0...0,05 MПa
Диаметр условного прохода	5 мм
Присоединение	Входы 1, 2 и 3 – штуцеры ∅7,5 мм
Катушка	SA11B, DIN 43650B, коннектор SB204, SB205 (IP65), SB213 (IP68) AS12B, выводные провода 27 см, IP65
Питание	=24 В, =12 В
Мощность	SA11B: 6 Вт (DC) AS12B: 6,5 Вт (DC)

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin , МПа	Pmax , МПа	Вес, г
AR-YCWS6PU-5-d7,5-CLQ	5	0,27	Входы 1, 2 и 3 – штуцеры ∅7,5 мм	0,0	0,05	120

Расшифровка обозначения клапана AR-YCWS6PU-5-d7,5-XYZ:
AR-YCWS6PU – модель клапана.
5 – диаметр условного прохода в мм.
d7,5 – внешний диаметр штуцера в мм.
X – присоединение: С – штуцеры.
Y – материал корпуса: L – полиацеталь.
Z – материал уплотнения: Q – силикон.

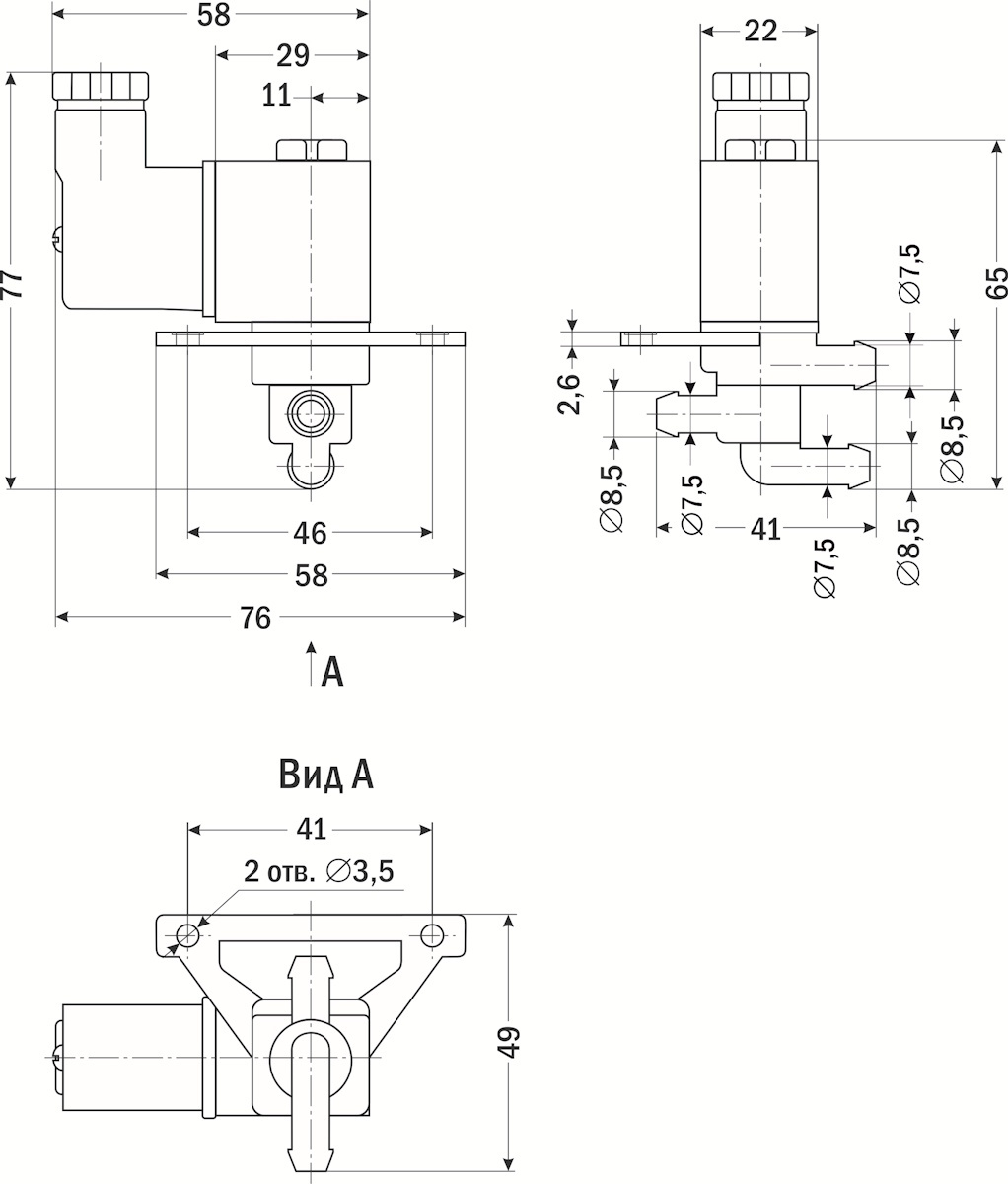

Габаритные размеры

Версия: 2026-08-21-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	21.08.2026	0.69 Мб

Артикул	Питание, В	Срок поставки	Стоимость
=24 =12

Артикул	Питание, В	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Питание, В	Срок поставки	Стоимость
K12685	=24	Со склада	1065 руб. – +
K12686	=12	Со склада	1065 руб. – +

Артикул	Питание, В	Срок поставки	Стоимость
K12685	=24	Со склада	1065 руб. – +
K12686	=12	Со склада	1065 руб. – +
