Клапан соленоидный трехходовой 3/2-переключающий прямого действия с поршнем AR-5515-04 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Переключающий клапан
- Может работать как трехходовой НЗ при давлении до 0,9 МПа или НО при давлении до 2 МПа
- Срабатывание при нулевом давлении
- Работа при высоком давлении до 2 МПа
- Пониженное энергопотребление
- Компактный размер
Для защиты клапана от попадания инородных частиц необходима установка
фильтра механической очистки перед входным отверстием соленоидного клапана

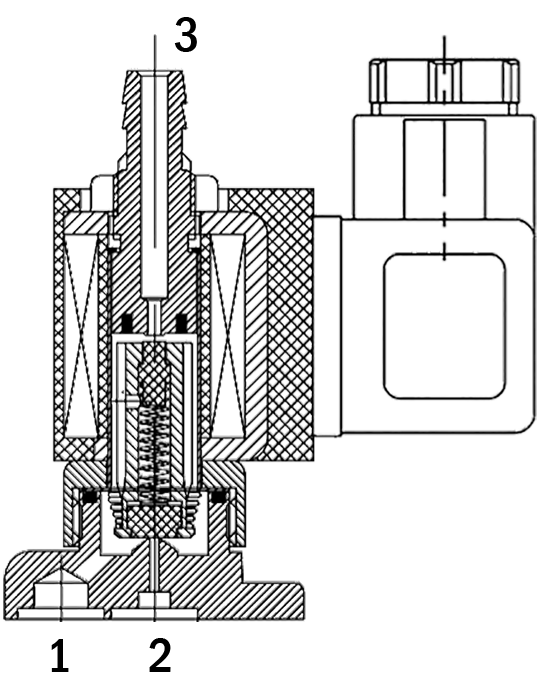

Принцип действия и область применения:Трехходовые соленоидные клапаны устанавливаются на соединении входов нескольких трубопроводов (входы 1, 2 и 3) и позволяют пропускать поток рабочей среды в разных направлениях. К примеру, при отсутствии управляющего напряжения клапан пропускает поток рабочей среды в трубопроводе в направлении 1 → 3, при подаче на катушку клапана управляющего напряжения клапан переключает поток рабочей среды в трубопроводе в направлении 1 → 2. При отключении управляющего напряжения (или обрыве провода управляющего напряжения) клапан автоматически переключается обратно и снова пропускает поток рабочей среды в трубопроводе в направлении 1 → 3.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления.
Технические характеристики:
Параметр
| Значение
|
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла |
| Материалы | Корпуса: латунь
Уплотнения: VITON
|
| Температура рабочей среды | −10...+120°С |
| Рабочее давление | 0...2 MПa |
| Диаметр условного прохода | 1,5 мм |
| Присоединение | Входы 1 и 2 – монтаж на плиту,
Вход 3 – штуцер ∅ 7,0 мм |
| Катушка | SA11B, DIN 43650B,
коннектор SB204, SB205 (IP65), SB213 (IP68)
AS12B, выводные провода 27 см (IP65) |
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В |
Мощность
| SA11B: 6,4 ВА (АС), 6 Вт (DC)
AS12B: 6,5 Вт (DC) |
Модификации:
Обозначение
| Ду, мм
| Kv, м³/ч
| Присоединение
| Pmin, МПа
| Pmax, МПа
| Вес, г
|
AR-5515-04-1,5-d9,5-FpBV
|
1,5
| 0,25
| Входы 1 и 2 –
монтаж на плиту,
Вход 3 – штуцер
∅ 7,0 мм | 0,0
| 2,0
| 130
|
Расшифровка обозначения клапана AR-5515-04-1,5-d9,5-XYZ:
AR-5515-04 – модель клапана.
1,5 – диаметр условного прохода в мм.
d9,5 – размер входного отверстия в мм.
X – присоединение: Fp – монтаж на плиту.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: V – VITON
| Габаритные размеры |
 |
Версия: 2026-08-21-СДГ
