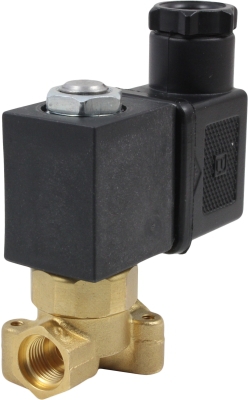

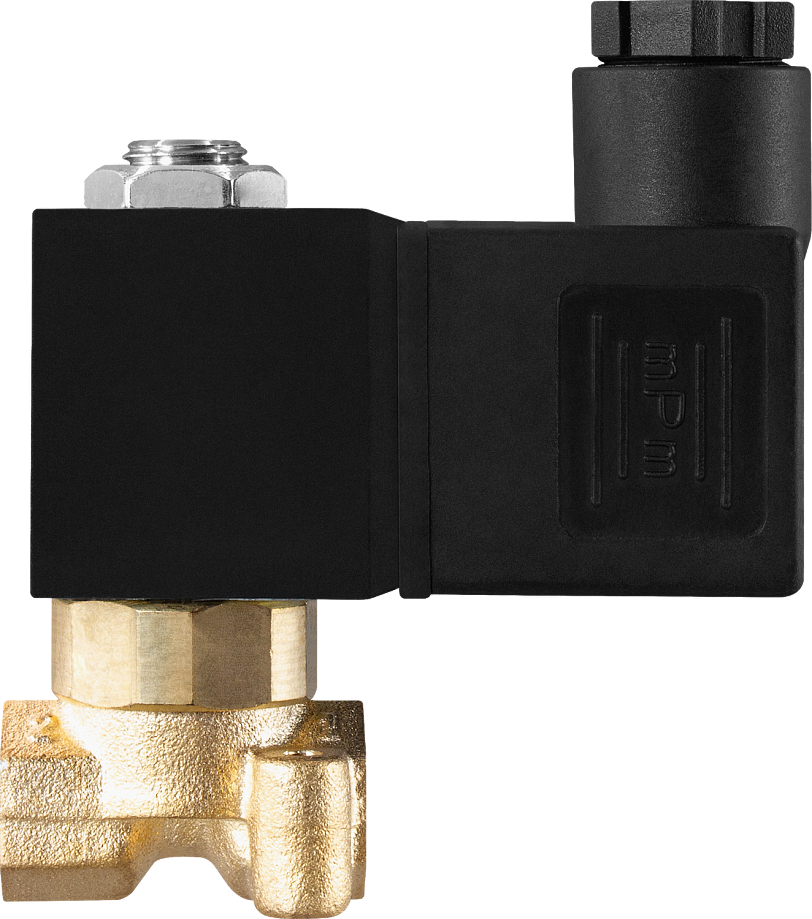

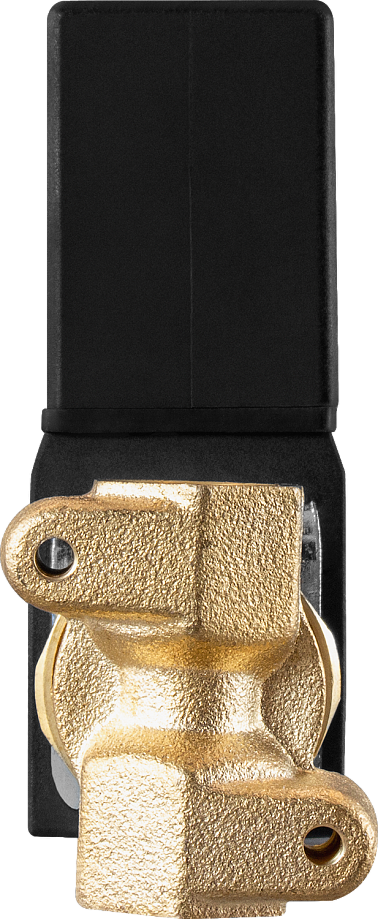

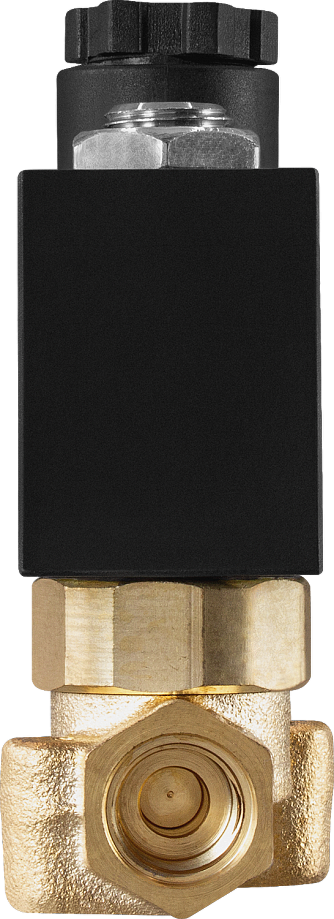

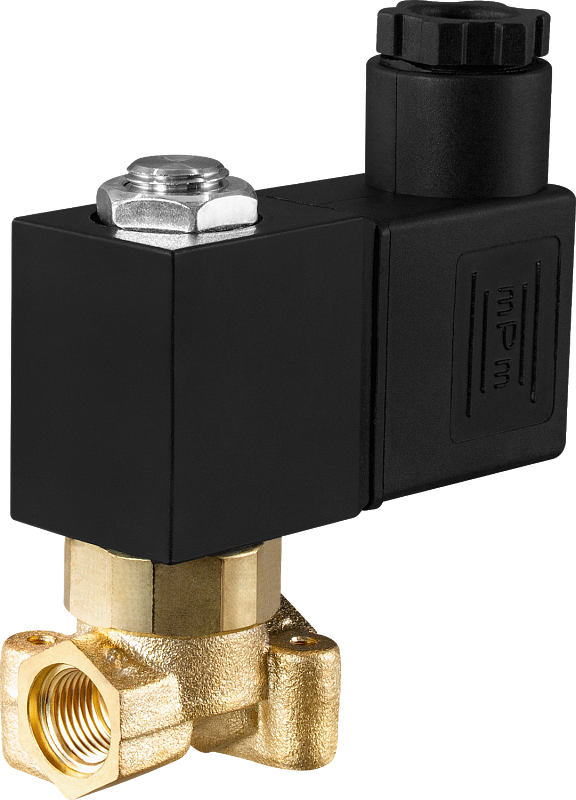

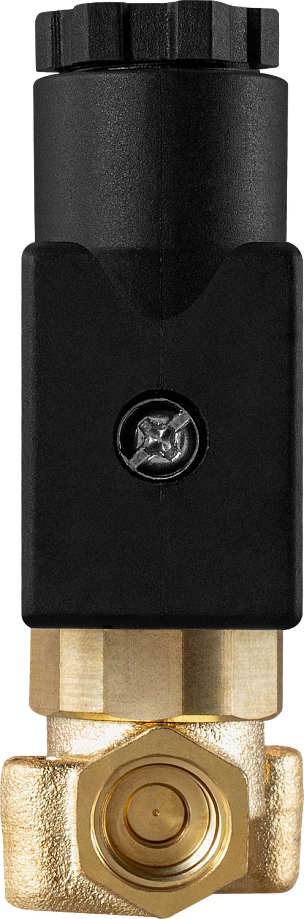

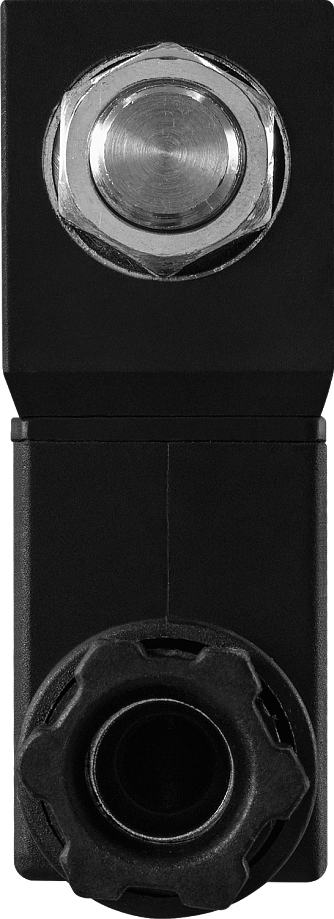

Клапан нормально закрытый AR-5515-08

Клапан соленоидный нормально закрытый прямого действия с поршнем для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, воздух, инертные газы, масла, светлые нефтепродукты
Температура рабочей среды: −10...+120°С
Рабочее давление: 0...2 МПа
Диаметр условного прохода: 2,6 мм
Материал корпуса: латунь
Материал уплотнения: VITON
Присоединение: резьбовое G⅛"

Является аналогом:

Производитель	ASCO	TORK	Ceme	Danfoss
Модель/серия	Серия 262	T-GP	Серия 55	EV210B

В закладки

от 2 206 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (5)
Все модификации ()
Отзывы (0)

Клапан AR-5515-08 соленоидный нормально закрытый прямого действия с поршнем для управления потоком рабочей среды в трубопроводе
Особенности:

Срабатывание при нулевом давлении
Работа при высоком давлении до 2 МПа
Пониженное энергопотребление
Компактный размер

Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков

Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана

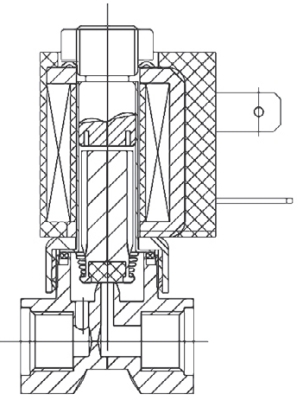

Принцип действия и область применения:Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, воздух, инертные газы, масла, светлые нефтепродукты
Материал	Корпуса: латунь Уплотнения: VITON
Температура рабочей среды	−10...+120°С
Рабочее давление	0...2 МПа
Диаметр условного прохода	2,6 мм
Присоединение	Резьбовое G⅛"
Катушка	SA11B; IP65
Питание	~220 В, ~110 В, ~24 В =24 В, =12 В
Мощность	6,4 ВА (АС), 6 Вт (DC)

Модификации:

Модель	Ду, мм	Kv, м3/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-5515-08-2,6-1/8-GBV	2,6	0,17	⅛"	0,0	2,0	130

Расшифровка обозначения на примере клапана AR-5515-08-2,6-1/8-XYZ:
AR-5515-08 – модель клапана.
2,6 – диаметр условного прохода в мм.
1/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: V – VITON.

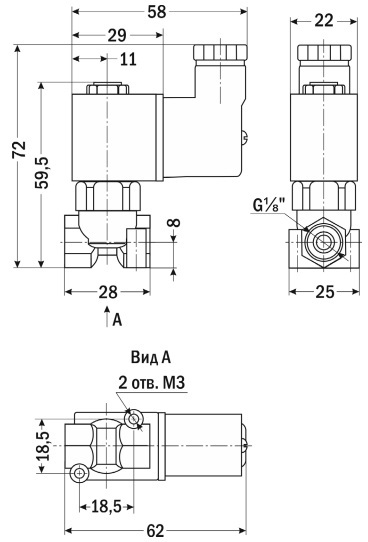

Габаритные размеры

Версия: 2025-10-29-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	22.05.2025	0.49 Мб
