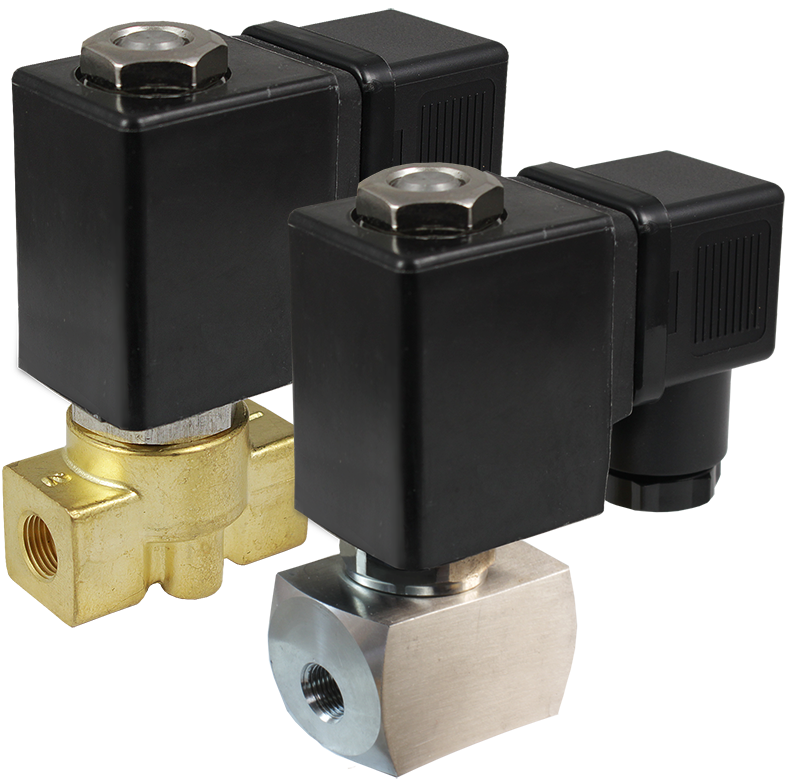

Клапан нормально закрытый AR-1H21 GYV

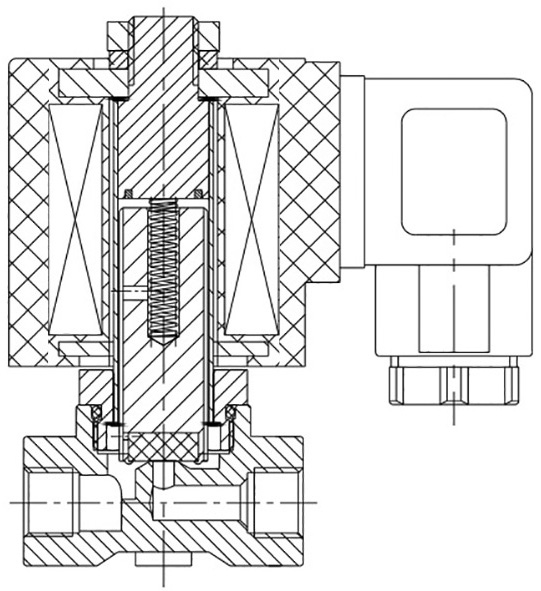

Клапан соленоидный нормально закрытый прямого действия с поршнем для управления потоком рабочей среды в трубопроводе

Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, масла
Температура рабочей среды: −20…+120°С
Рабочее давление: 0...1,6 МПа
Диаметр условного прохода: 1,6 мм, 2,5 мм
Материал корпуса: латунь или нержавеющая сталь
Материал уплотнения: VITON
Присоединение: резьбовое G¼", G⅛"

В закладки

от 4 793 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (8)
Все модификации ()
Отзывы (0)

Особенности:

Срабатывание при нулевом давлении

Принцип действия и область применения:Нормально закрытый соленоидный клапан — это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.

В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа изделия, когда клапан должен быть закрыт большую часть времени, либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана.

Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.

Технические характеристики:

Параметр		Значение
Рабочая среда		Пар, вода, горячая вода, воздух, инертные газы, масла
Материал	Корпуса	Латунь или нержавеющая сталь
Материал	Уплотнения	VITON
Температура рабочей среды		−20…+120°С
Рабочее давление		0...1,6 МПа
Диаметр условного прохода		1,6 мм, 2,5 мм
Присоединение		Резьбовое G¼", G⅛"
Катушка		AS11H, IP65 Энергосберегающая ASE11H, IP65
Питание		~220 В, ~110 В, ~24 В =110 В*, =24 В, =12 В
Мощность		AS11H: 22 ВА (AC), 13 Вт (DC) ASE11H: 4,5 ВА (AC), 8 Вт (DC)

*Кроме ASE11H

Модификации:

Обозначение	Ду, мм	Kv, м3/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-1H21-1,6-1/4-GBV	1,6	0,077	G¼"	0	1,6	334
AR-1H21-2,5-1/8-GSV	2,5	0,153	G⅛"	0	1,6	356

Расшифровка обозначения на примере клапана AR-1H21-1,6-1/4-XYZ:
AR-1H21 – модель клапана.
1,6 – диаметр условного прохода в мм.
1/4 – диаметр присоединения в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь, S – нержавеющая сталь.
Z – материал уплотнения: V – VITON.

Габаритные размеры
AR-1H21-1,6-1/4-GBV
AR-1H21-2,5-1/8-GSV

Версия: 2022-08-27-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	03.02.2023	0.62 Мб

Артикул	Диаметр условного прохода,мм	Присоединение	Материал корпуса	Катушка	Питание, В	Срок поставки	Стоимость
1,6 2,5	1/8" 1/4"	Латунь Нержав.сталь	AS11H ASE11H	~220 ~110 ~24 =110 =24 =12

Артикул	Диаметр условного прохода,мм	Присоединение	Материал корпуса	Катушка	Питание, В	Срок поставки	Стоимость

Артикул	Свойства					Срок поставки	Стоимость

Артикул	Свойства					Срок поставки	Стоимость

Артикул	Диаметр условного прохода,мм	Присоединение	Материал корпуса	Катушка	Питание, В	Срок поставки	Стоимость
K29337	1,6	1/4"	Латунь	AS11H	~220	Со склада	4793 руб. – +
K29341	1,6	1/4"	Латунь	AS11H	~110	Со склада (комплектация 1..72 часа)	4893 руб. – +
K29343	1,6	1/4"	Латунь	AS11H	~24	Со склада (комплектация 1..72 часа)	4893 руб. – +
K29345	1,6	1/4"	Латунь	AS11H	=110	Со склада (комплектация 1..72 часа)	4893 руб. – +
K29347	1,6	1/4"	Латунь	AS11H	=24	Со склада (комплектация 1..72 часа)	4893 руб. – +
K29351	1,6	1/4"	Латунь	AS11H	=12	Со склада (комплектация 1..72 часа)	4893 руб. – +
K29339	1,6	1/4"	Латунь	ASE11H	~220	Со склада (комплектация 1..72 часа)	6881 руб. – +
K29349	1,6	1/4"	Латунь	ASE11H	=24	Со склада (комплектация 1..72 часа)	6981 руб. – +

Артикул	Диаметр условного прохода,мм	Присоединение	Материал корпуса	Катушка	Питание, В	Срок поставки	Стоимость
K29337	1,6	1/4"	Латунь	AS11H	~220	Со склада	4793 руб. – +
K29341	1,6	1/4"	Латунь	AS11H	~110	Со склада (комплектация 1..72 часа)	4893 руб. – +
K29343	1,6	1/4"	Латунь	AS11H	~24	Со склада (комплектация 1..72 часа)	4893 руб. – +
K29345	1,6	1/4"	Латунь	AS11H	=110	Со склада (комплектация 1..72 часа)	4893 руб. – +
K29347	1,6	1/4"	Латунь	AS11H	=24	Со склада (комплектация 1..72 часа)	4893 руб. – +
K29351	1,6	1/4"	Латунь	AS11H	=12	Со склада (комплектация 1..72 часа)	4893 руб. – +
K29339	1,6	1/4"	Латунь	ASE11H	~220	Со склада (комплектация 1..72 часа)	6881 руб. – +
K29349	1,6	1/4"	Латунь	ASE11H	=24	Со склада (комплектация 1..72 часа)	6981 руб. – +
K29353	1,6	1/4"	Латунь	ASE11H	=12	120 дней	6981 руб. – +
K29338	2,5	1/8"	Нержав.сталь	AS11H	~220	Снято с производства	6466 руб. – +
K29342	2,5	1/8"	Нержав.сталь	AS11H	~110	120 дней	6566 руб. – +
K29344	2,5	1/8"	Нержав.сталь	AS11H	~24	120 дней	6566 руб. – +
K29346	2,5	1/8"	Нержав.сталь	AS11H	=110	120 дней	6566 руб. – +
K29348	2,5	1/8"	Нержав.сталь	AS11H	=24	Под заказ к 2026.03.30	6566 руб. – +
K29352	2,5	1/8"	Нержав.сталь	AS11H	=12	120 дней	6566 руб. – +
K29340	2,5	1/8"	Нержав.сталь	ASE11H	~220	120 дней	8554 руб. – +
K29350	2,5	1/8"	Нержав.сталь	ASE11H	=24	120 дней	8654 руб. – +
K29354	2,5	1/8"	Нержав.сталь	ASE11H	=12	120 дней	8654 руб. – +
