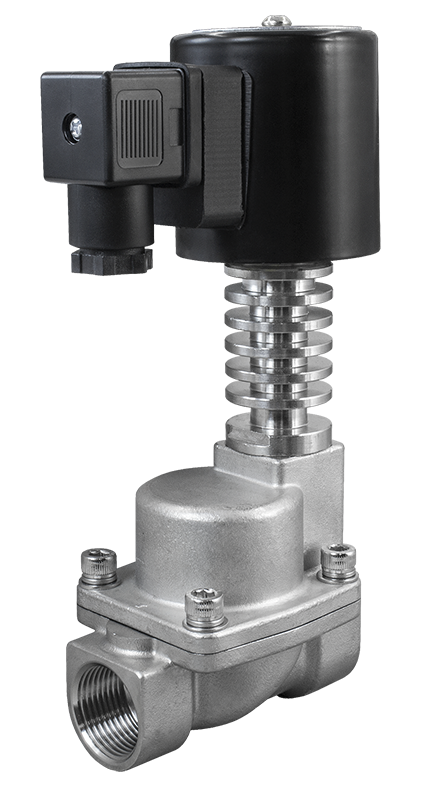

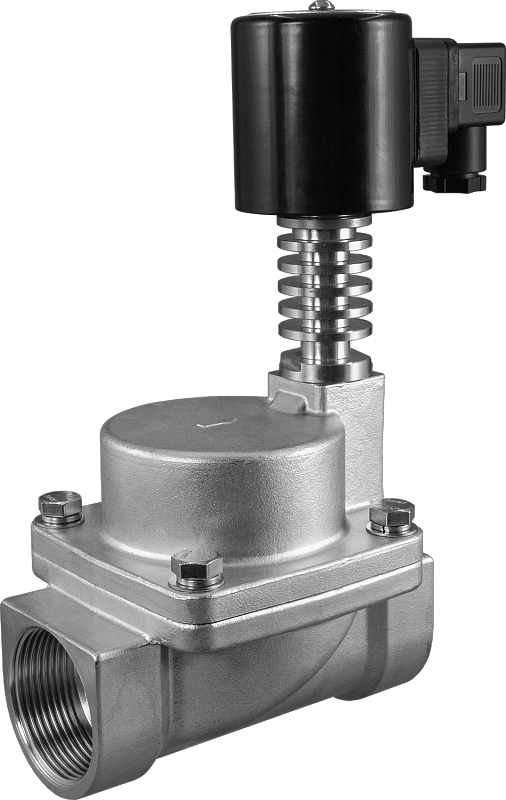

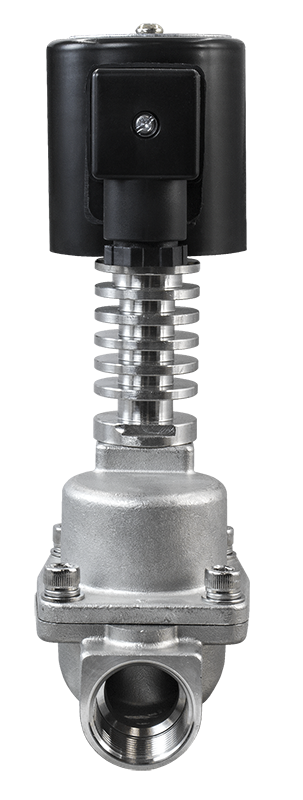

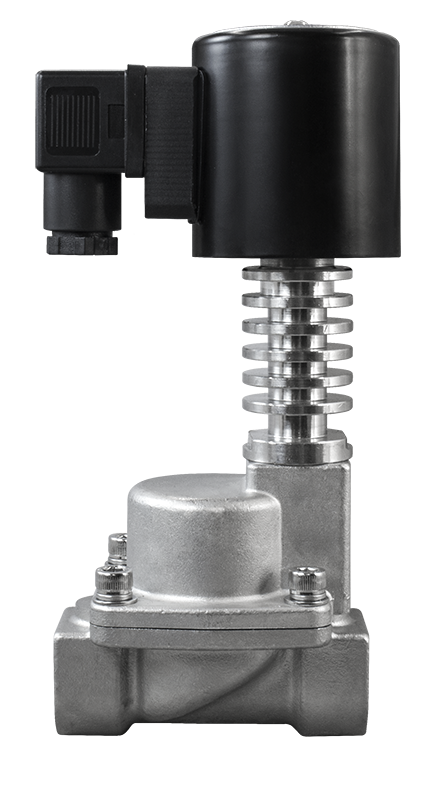

Соленоидный клапан (электромагнитный) AR-YCPG11

Клапан соленоидный нормально закрытый непрямого действия с поршнем для управления потоком рабочей среды в трубопроводе

Рабочая среда: пар, вода, горячая вода, масла
Температура рабочей среды: −5…+300°С
Рабочее давление: 0,05...1,6 МПа
Диаметр условного прохода: 12...50 мм
Материал корпуса: нержавеющая сталь
Материал уплотнения: PTFE
Присоединение: резьбовое G⅜"...G2"

В закладки

от 23 174 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (36)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый непрямого действия с поршнем AR-YCPG11 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

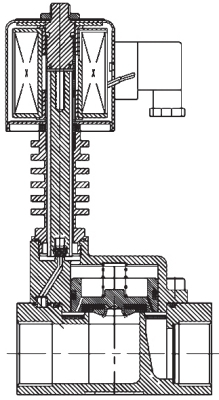

Специальная конструкция с охлаждающим радиатором позволяет использовать клапан при температуре рабочей среды до +300°С
Специальная модификация PTFE, устойчивая к высоким температурам в течение продолжительного времени
Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр		Значение
Рабочая среда		Пар, вода, горячая вода, масла
Материал	Корпуса	Нержавеющая сталь
	Уплотнения	PTFE
Температура рабочей среды		−5…+300°С
Температура окружающей среды		−30…+50°С
Рабочее давление		0,05...1,6 МПа
Диаметр условного прохода		12...50 мм
Присоединение		Резьбовое G⅜"...G2"
Катушка		Y21H, IP54
Питание		~220 В, ~110 В, ~24 В =24 В, =12 В, =6 В
Мощность		21 ВА (АС), 20 Вт (DC)

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-YCPG11-12-3/8-GSP	12	3,8	⅜"	0,05	1,6	1540
AR-YCPG11-15-1/2-GSP	15	3,8	½"			1540
AR-YCPG11-20-3/4-GSP	20	8	¾"			1520
AR-YCPG11-25-1-GSP	25	10	1"			1970
AR-YCPG11-32-1.1/4-GSP	32	20	1¼"			2800
AR-YCPG11-40-1.1/2-GSP	40	25	1½"			3000
AR-YCPG11-50-2-GSP	50	41	2"			4140

Расшифровка обозначения на примере клапана AR-YCPG11-12-3/8-XYZ:
AR-YCPG11 – модель клапана.
12 – диаметр условного прохода в мм.
3/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE

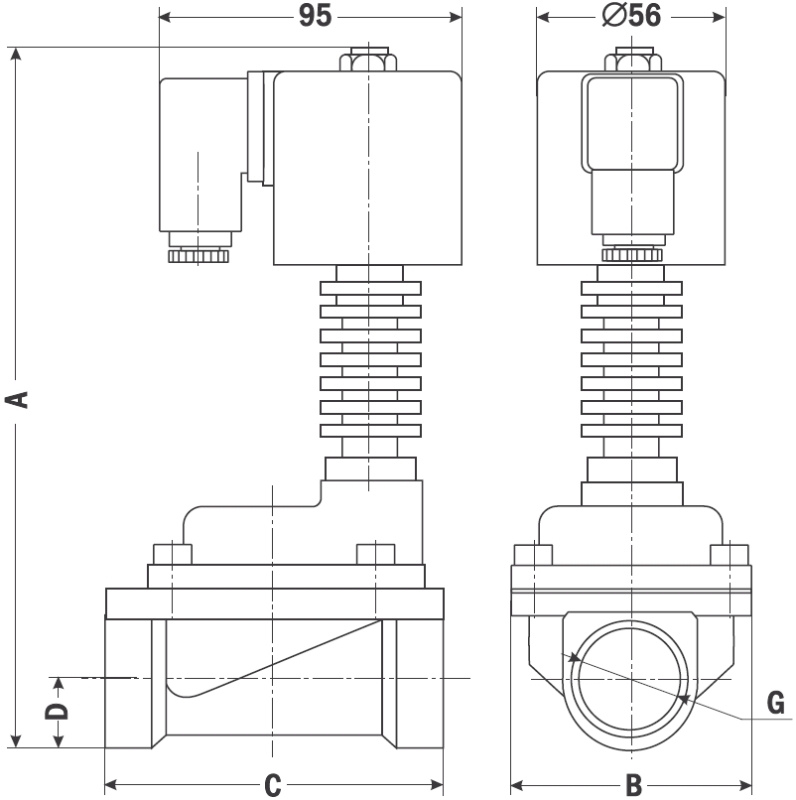

Габаритные размеры

Размер, мм	AR-YCPG11, Ду, мм
Размер, мм	-12	-15	-20	-25	-32	-40	-50
A	182		191	196	225	230	244
B	48		60	72	96	96	122
C	74		84	102	130	130	155
D	12		14	18	28	28	34
G	⅜"	½"	¾"	1"	1¼"	1½"	2"

Версия: 2023-04-26-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	26.04.2023	0.44 Мб

Артикул	Диаметр условного прохода, мм	Питание, В	Срок поставки	Стоимость
12 15 20 25 32 40 50	~220 ~110 ~24 =24 =12 =6

Артикул	Диаметр условного прохода, мм	Питание, В	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Диаметр условного прохода, мм	Питание, В	Срок поставки	Стоимость
E82910	15	~220	Со склада	23174 руб. – +
E82917	15	~110	Со склада (комплектация 1..72 часа)	23274 руб. – +
E82924	15	~24	Со склада (комплектация 1..72 часа)	23274 руб. – +
E82931	15	=24	Со склада (комплектация 1..72 часа)	23274 руб. – +
E82938	15	=12	Со склада (комплектация 1..72 часа)	23274 руб. – +
E82945	15	=6	Со склада (комплектация 1..72 часа)	23274 руб. – +
E82911	20	~220	Со склада	24578 руб. – +
E82918	20	~110	Со склада (комплектация 1..72 часа)	24678 руб. – +
E82925	20	~24	Со склада (комплектация 1..72 часа)	24678 руб. – +
E82932	20	=24	Со склада (комплектация 1..72 часа)	24678 руб. – +
E82939	20	=12	Со склада (комплектация 1..72 часа)	24678 руб. – +
E82946	20	=6	Со склада (комплектация 1..72 часа)	24678 руб. – +
E82912	25	~220	Со склада	28792 руб. – +
E82919	25	~110	Со склада (комплектация 1..72 часа)	28892 руб. – +
E82926	25	~24	Со склада (комплектация 1..72 часа)	28892 руб. – +
E82933	25	=24	Со склада (комплектация 1..72 часа)	28892 руб. – +
E82940	25	=12	Со склада (комплектация 1..72 часа)	28892 руб. – +
E82947	25	=6	Со склада (комплектация 1..72 часа)	28892 руб. – +
E82913	32	~220	Со склада	43188 руб. – +
E82920	32	~110	Со склада (комплектация 1..72 часа)	43288 руб. – +
E82927	32	~24	Со склада (комплектация 1..72 часа)	43288 руб. – +
E82934	32	=24	Со склада (комплектация 1..72 часа)	43288 руб. – +
E82941	32	=12	Со склада (комплектация 1..72 часа)	43288 руб. – +
E82948	32	=6	Со склада (комплектация 1..72 часа)	43288 руб. – +
E82914	40	~220	Со склада	44592 руб. – +
E82921	40	~110	Со склада (комплектация 1..72 часа)	44692 руб. – +
E82928	40	~24	Со склада (комплектация 1..72 часа)	44692 руб. – +
E82935	40	=24	Со склада (комплектация 1..72 часа)	44692 руб. – +
E82942	40	=12	Со склада (комплектация 1..72 часа)	44692 руб. – +
E82949	40	=6	Со склада (комплектация 1..72 часа)	44692 руб. – +
E82915	50	~220	Со склада	52668 руб. – +
E82922	50	~110	Со склада (комплектация 1..72 часа)	52768 руб. – +
E82929	50	~24	Со склада (комплектация 1..72 часа)	52768 руб. – +
E82936	50	=24	Со склада (комплектация 1..72 часа)	52768 руб. – +
E82943	50	=12	Со склада (комплектация 1..72 часа)	52768 руб. – +
E82950	50	=6	Со склада (комплектация 1..72 часа)	52768 руб. – +
