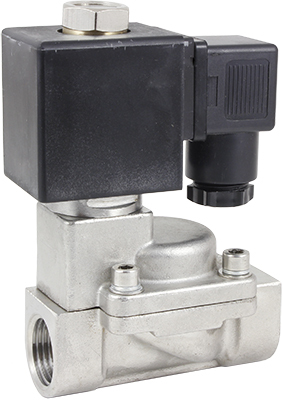

Клапан нормально открытый AR-YCP32-50 (VITON)

Клапан соленоидный нормально открытый непрямого действия с поршнем для управления потоком рабочей среды в трубопроводе

НО (нормально открытый)
Рабочая среда: пар, вода, горячая вода, масла, спирт
Температура рабочей среды: −20...+150°С
Рабочее давление: 0,05…1,6 MПa
Диаметр условного прохода: 50 мм
Материал корпуса: нержавеющая сталь
Материал уплотнения: VITON
Присоединение: резьбовое G2"

Является аналогом:

Производитель	TORK	Ceme	Danfoss
Модель/серия	T-SYDN	Серия 87	EV220B

В закладки

от 30 186 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (5)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально открытый непрямого действия с поршнем AR-YCP32-50 (VITON) предназначен для управления потоком рабочей среды в трубопроводе Особенности:

Долгий срок службы уплотнителя в среде пара
Конструкция предусматривает долгосрочную эксплуатацию в системе паротрубопроводов
Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
Работа при высоком давлении до 1,6 МПа

Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков

Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана

Принцип действия и область применения:

Нормально открытый соленоидный клапан – это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подаче напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения клапан будет открыт.

В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть открыт большую часть времени либо когда он обязательно должен быть открыт при отключении электропитания системы.

Технические характеристики:

Параметр	Значение
Рабочая среда	Пар, вода, горячая вода, масла, спирт
Материал	Корпуса: нержавеющая сталь Уплотнения: VITON
Температура рабочей среды	−20...+150°С
Температура окружающей среды	−30…+50°С
Рабочее давление	0,05…1,6 MПa
Диаметр условного прохода	50 мм
Присоединение	Резьбовое G2"
Катушка	AS21HT, IP65
Питание	~220 В, ~110 В, ~24 В =24 В, =12 В
Мощность	22 ВА (АС), 15 Вт (DC)

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-YCP32-50-2-GSV	50	41	G2"	0,05	1,6	3590
AR-YCP32-50-2-GSV	50	41	G2"			3590

Расшифровка обозначения на примере клапана AR-YCP32-50-2-XYZ:
AR-YCP32 – модель клапана.
50 – Ду, мм (диаметр условного отверстия).

2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: V – Viton.

Габаритные размеры

Размер, мм	AR-YCP32-50
A	176
B	120
C	155
D	34
G	2"

Версия: 2025-10-29-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	06.03.2025	0.4 Мб

Артикул	Питание, В	Срок поставки	Стоимость
~220 ~110 ~24 =24 =12

Артикул	Питание, В	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Питание, В	Срок поставки	Стоимость
E56487	~220	Со склада	30186 руб. – +
E56488	~110	Со склада (комплектация 1..72 часа)	30286 руб. – +
E56489	~24	Со склада (комплектация 1..72 часа)	30286 руб. – +
E56490	=24	Со склада (комплектация 1..72 часа)	30286 руб. – +
E56491	=12	Со склада (комплектация 1..72 часа)	30286 руб. – +

Артикул	Питание, В	Срок поставки	Стоимость
E56487	~220	Со склада	30186 руб. – +
E56488	~110	Со склада (комплектация 1..72 часа)	30286 руб. – +
E56489	~24	Со склада (комплектация 1..72 часа)	30286 руб. – +
E56490	=24	Со склада (комплектация 1..72 часа)	30286 руб. – +
E56491	=12	Со склада (комплектация 1..72 часа)	30286 руб. – +
